2VV Daphne

Modbus RTU

Submitted by

Last updated: 03. 2026

2VV Daphne je rekuperačná jednotka (HRU) riadená systémom AirGENIO. Táto šablóna TapHome sa pripája k jednotke cez Modbus RTU po RS-485 a poskytuje riadenie prietoku vzduchu, tri teplotné snímače, monitorovanie filtra, výber teplotného snímača a prepínač manuálneho/automatického riadenia teploty.

Príručka AirGENIO Modbus pokrýva všetky produkty 2VV (vzduchové clony s riadením COMFORT, SUPERIOR alebo IC, regulátory SC a jednotky HRU/AHU). Daphne používa podmnožinu registrov HRU (zelené riadky v tabuľke Modbus XLS).

Hardvérové pripojenie

Zapojenie RS-485

Riadiaca doska AirGENIO má svorky RS-485 označené A a B. Presná poloha pinov závisí od typu riadiacej dosky nainštalovanej v jednotke.

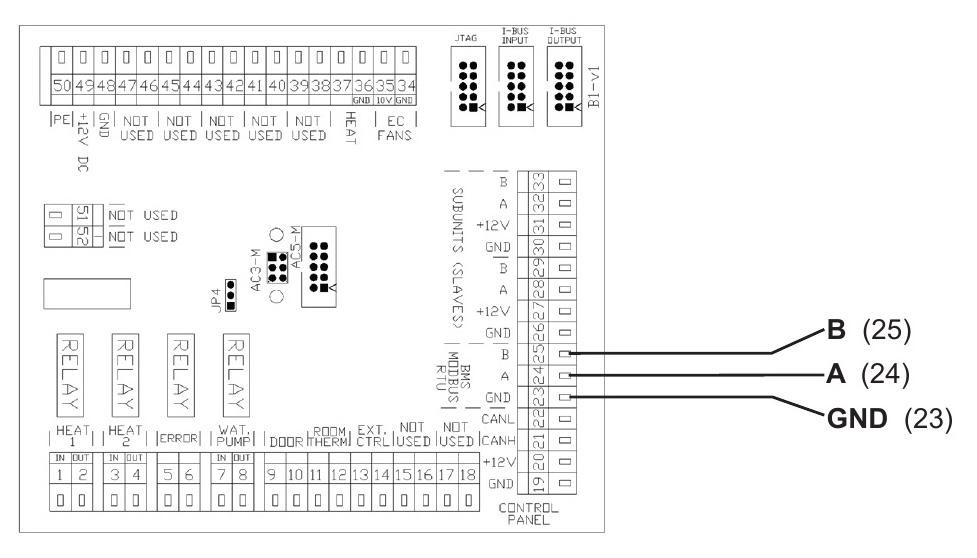

Riadenie COMFORT (modul-B) — svorky RS-485: B (pin 25), A (pin 24), GND (pin 23)

Riadiaca doska COMFORT (modul-B) — svorky RS-485 B (pin 25), A (pin 24), GND (pin 23)

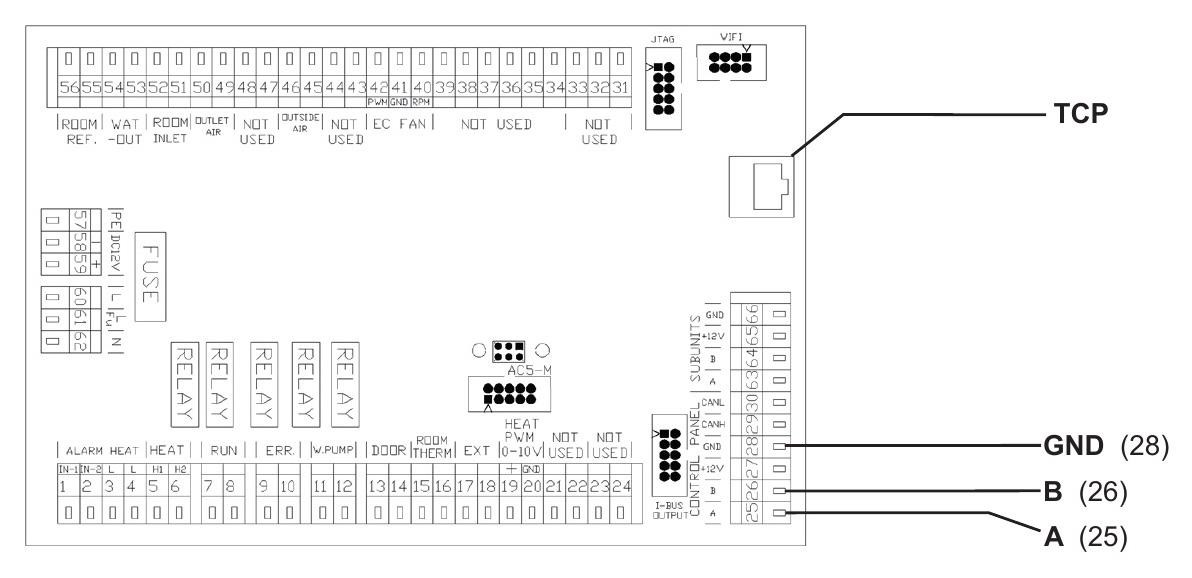

Riadenie SUPERIOR, IC, SC (modul-A) — svorky RS-485: A (pin 25), B (pin 26), GND (pin 28). Táto doska má tiež port Ethernet pre Modbus TCP.

Riadiaca doska SUPERIOR, IC, SC (modul-A) — svorky RS-485 A (pin 25), B (pin 26), GND (pin 28) a port TCP Ethernet

Pripojenie k TapHome RS-485:

A na AirGENIO → A+/D+ na TapHome
B na AirGENIO → B-/D- na TapHome
GND na AirGENIO → GND na TapHome

Dôležité — Polarita
Prehodenie pripojení A a B môže zabrániť komunikácii a môže tiež zastaviť celý systém kvôli nesprávnemu polarizačnému napätiu na svorkách. Používajte konzistentné farby káblov (napr. biely pre A, modrý pre B) na všetkých zariadeniach.

Špecifikácia káblov

Typ: tienený krútený pár (telefónny typ), napr. Belden 3105A
Max. dĺžka kábla: 150 m (až 700 m s Belden 3105A)
Max. zariadení na zbernici: 32 (vrátane opakovačov)
Tienenie musí byť uzemnené v jednom bode (na jednom konci hlavného kábla)
Používajte krútený pár pre A/B a samostatný vodič pre GND

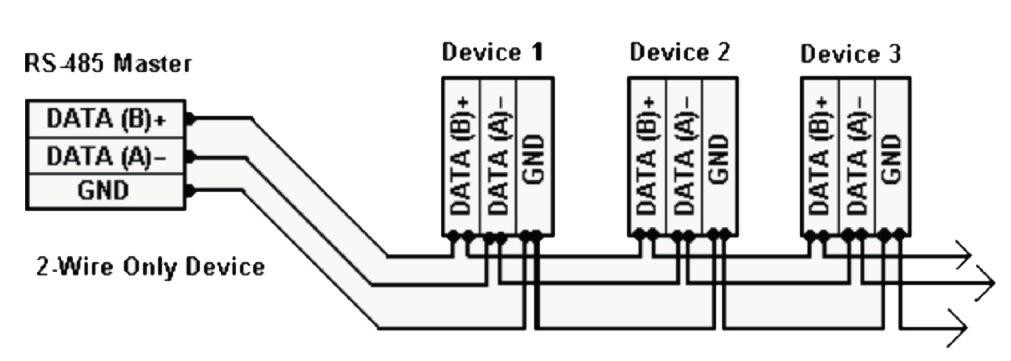

Topológia zbernice

Zariadenia sú pripojené v konfigurácii daisy-chain. Hlavné dosky (modul-B, modul-A) už obsahujú vstavaný ukončovací odpor.

Konfigurácia

Nastavenia Modbus RTU

Na konfiguráciu komunikačných parametrov vstúpte do servisného menu na ovládacom paneli AirGENIO pomocou kódu 1616, potom prejdite na 20 - Modbus RTU. Obrazovka nastavení Modbus RTU umožňuje nakonfigurovať adresu slave (1–247, predvolená 1), prenosovú rýchlosť (predvolená 9600) a paritu.

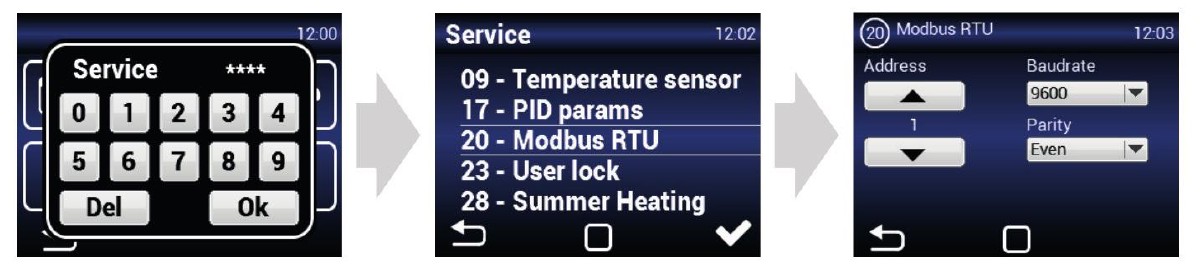

Servisné menu AirGENIO: Servis (kód 1616) → 20 - Modbus RTU → nastavenia Address, Baudrate, Parity

Nesúlad parity — overte pred pripojením
XML šablóna TapHome špecifikuje paritu Even, ale PDF manuál uvádza predvolenú paritu ODD. Pred pripojením skontrolujte nastavenie parity na jednotke (servisné menu 20, kód 1616). Ak komunikácia zlyhá, skúste prepnúť medzi paritou Even a ODD v nastaveniach modulu TapHome.
Paritu je možné zmeniť aj cez register Modbus H:25023 (0=None, 1=ODD, 2=Even).

Sieťové nastavenia (Modbus TCP)

Len pre riadenie SUPERIOR, IC a SC — prejdite na 21 - Network a nakonfigurujte IP adresu, masku podsiete, bránu a nastavenia DHCP pre komunikáciu Modbus TCP.

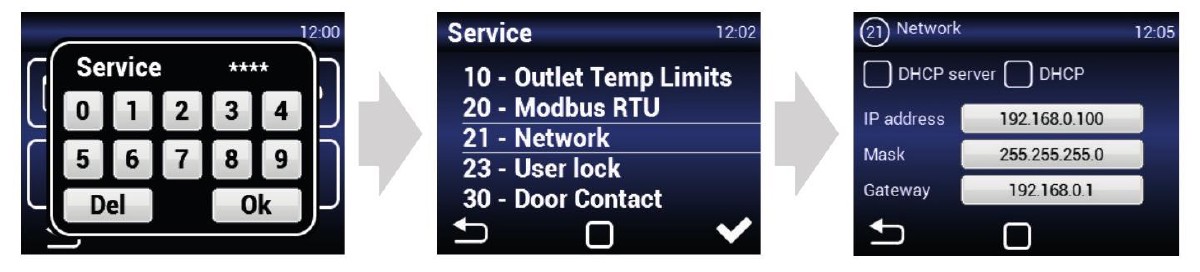

Servisné menu AirGENIO: Servis (kód 1616) → 21 - Network → nastavenia DHCP, IP adresa, Mask, Gateway

Softvérový reset po zmenách

Po akýchkoľvek zmenách v menu 20 - Modbus RTU alebo 21 - Network je potrebný softvérový reset. Prejdite na 48 - Software reset a potvrďte pomocou SW RESET.

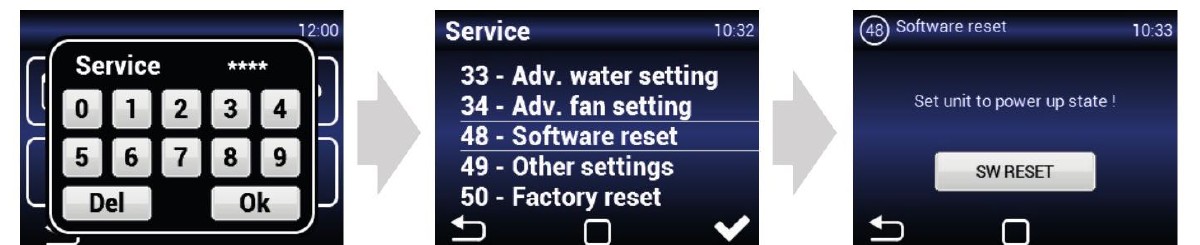

Servisné menu AirGENIO: Servis (kód 1616) → 48 - Software reset → potvrdenie SW RESET

Softvérový reset je povinný po zmene nastavení Modbus RTU alebo Network. Jednotka sa reštartuje a použije nové komunikačné parametre.

Technické špecifikácie

Parameter	Hodnota
Protokol	Modbus RTU Slave, RS-485
Prenosová rýchlosť	9600 (predvolená)
Parita	ODD (predvolená) / Even (šablóna)
Stop bity	1
Dátové bity	8
Slave ID	1–247 (predvolená 1)
Max. dĺžka kábla	150 m (700 m s Belden 3105A)
Max. zariadení na zbernici	32

Schopnosti zariadenia

Riadenie prietoku vzduchu

Air Flow Manual ovláda rýchlosť ventilátora jednotky ako spojitú hodnotu stmievača (0–100 %). Šablóna číta stav ZAP/VYP z H:21000 a úroveň prietoku z H:21001 (hodnota v promile, 0–1000). Zápis úrovne väčšej ako 0 nastaví prietok a zapne jednotku; zápis 0 jednotku vypne.

Dva servisné atribúty zobrazujú kalibrované limity prietoku vzduchu:

Max Flow Manual (H:10110) — maximálny prietok vzduchu po kalibrácii
Min Flow Manual (H:10111) — minimálny prietok vzduchu po kalibrácii

Monitorovanie teploty

Šablóna poskytuje tri teplotné snímače, ktoré čítajú zo vstupných registrov s automatickým delením 10:

Outdoor Temperature (A:18006) — vonkajší teplotný snímač (typ zariadenia 3003 s bezpečnostnou funkciou)
Outlet Air Temperature (A:18007) — teplota vonkajšieho/odvádzaného vzduchu (TempEXT1 v manuáli)
Inlet Air Temperature (A:18008) — teplota privádzaného vzduchu po rekuperácii (TempEXT3 v manuáli)

Názvy v šablóne „Inlet air" a „Outlet air" sa vzťahujú na perspektívu budovy: inlet = čerstvý vzduch vstupujúci do budovy (po výmene tepla), outlet = odpadový vzduch opúšťajúci budovu. Manuál používa názvy snímačov TempEXT3 a TempEXT1.

Monitorovanie filtra

Filter Status (A:18015) zobrazuje stav filtra ako percentuálnu hodnotu. Dva servisné atribúty poskytujú podrobné sledovanie:

Filter Working Hours (H:25018) — aktuálne prevádzkové hodiny filtra (0–3000)
Filter Max Hours (H:25019) — maximálne hodiny pred výmenou (200–3000, predvolené 1440)

Keď sa prevádzkové hodiny blížia k maximu, naplánujte výmenu filtra na udržanie kvality vzduchu a účinnosti jednotky.

Konfigurácia regulácie teploty

Temperature Sensor Selection (H:25008) vyberá, ktorý snímač sa používa na reguláciu teploty:

Hodnota	Snímač	Teplotný rozsah
0	Prívodný kanál	15–45 °C
1	Odťahový kanál	15–30 °C
2	Miestnosť	15–30 °C
3	Termostat	—
4	Miestnosť BMS	—

Temperature Control Mode (H:25032) prepína medzi:

Manuálny (VYP) — priame ovládanie výkonu ohrievača
Automatický (ZAP) — automatická regulácia teploty na základe zvoleného snímača

Oba registre sú v skupine SERVICE_HARD, čo znamená, že nie sú ovplyvnené obnovením továrenských nastavení.

Ďalšie schopnosti

Systém AirGENIO tiež podporuje riadenie teplotnej požiadavky (H:21003), snímač teploty privádzaného vzduchu (A:18009), teplotu spiatočky vody (A:18010), teplotu miestnosti (A:18011), výkon ohrievača (A:18013), percento filtra (A:18016), stavové slovo jednotky (A:18000), bitovú masku chýb (A:18001), stav snímačov (A:18003) a prepínanie denného/nočného režimu (H:21009). Tieto je možné pridať v budúcej aktualizácii šablóny.

Register teplotnej požiadavky (H:21003) nie je zahrnutý v aktuálnej šablóne. Na riadenie požiadavky ho možno pridať ako vlastné zariadenie Modbus v TapHome pomocou registra H21003 s hodnotou v °C.

Riešenie problémov

Žiadna komunikácia Modbus

Overte nastavenie parity — najčastejší problém. Šablóna používa paritu Even, ale predvolená hodnota jednotky je ODD. Skontrolujte servisné menu 20 alebo vyskúšajte obe nastavenia v TapHome
Skontrolujte káble RS-485:
- A na AirGENIO správne pripojené k A+/D+ na TapHome
- B na AirGENIO správne pripojené k B-/D- na TapHome
- GND prepojené medzi AirGENIO a TapHome
Overte, že adresa Modbus Slave sa zhoduje medzi jednotkou a TapHome (predvolená: 1)
Potvrďte, že TapHome je nastavený na: 9600 baud, 1 stop bit, 8 dátových bitov
Po akýchkoľvek zmenách nastavení Modbus na jednotke vykonajte softvérový reset (Servis → 48 → SW RESET)

Komunikácia funguje, ale hodnoty sú nesprávne

Skontrolujte škálovanie teploty — všetky teplotné registre používajú delenie 10 (nie 100 ako pri niektorých iných zariadeniach)
Overte, že adresy registrov používajú PLC adresovanie (BASE+1) — manuál používa PLC adresy, zatiaľ čo šablóna používa surové adresy Modbus (o jedna menej)
Pre prietok vzduchu sú hodnoty v promile (0–1000), nie v percentách

Alarm filtra

Skontrolujte Filter Working Hours (H:25018) vs Filter Max Hours (H:25019) v servisných atribútoch
Vyčistite alebo vymeňte filter
Po výmene resetujte počítadlo filtra cez ovládací panel jednotky

Dostupné zariadenia

2VV Daphne Modul

Manuálny prietok vzduchu Stmievač

Manuálne riadenie prietoku vzduchu — nastavuje otáčky ventilátora v percentách (0–100 %), číta stav ZAP/VYP a úroveň prietoku v promile

Servisné atribúty

Max. manuálny prietok	Maximálny limit prietoku vzduchu po kalibrácii ventilátora
Min. manuálny prietok	Minimálny limit prietoku vzduchu po kalibrácii ventilátora

Manuálny prietok vzduchu

Čítanie úrovne

var st := MODBUSR(H, 21000, Bool);
var va := MODBUSR(H, 21001, Uint16) / 1000;

if st = 1
	return(va);
else
	return(st);
end

Zápis úrovne

if Le > 0
	MODBUSW(H, 21001, Uint16, Le * 1000);
	MODBUSW(H, 21000, Uint16, 1);
else
	MODBUSW(H, 21000, Uint16, 0);
end

Servisné atribúty

Max Flow Manual

modbusr(H, 10110, Uint16) / 10

Min Flow Manual

modbusr(H, 10111, Uint16) / 10

Stav filtra Analógový vstup Len na čítanie

Indikátor stavu filtra so sledovaním prevádzkových hodín a nastaviteľným intervalom výmeny

Servisné atribúty

Prevádzkové hodiny filtra	Aktuálne prevádzkové hodiny filtra (0–3000)
Max. hodiny filtra	Maximálne hodiny filtra pred výmenou (200–3000, predvolené 1440)

Teplota privádzaného vzduchu Teplotný senzor Len na čítanie

Teplota privádzaného vzduchu po rekuperácii — čerstvý vzduch vstupujúci do budovy

Teplota odvádzaného vzduchu Teplotný senzor Len na čítanie

Teplota odvádzaného vzduchu opúšťajúceho budovu (vonkajší snímač TempEXT1)

Výber teplotného snímača Viacstavový prepínač

Vyberá, ktorý teplotný snímač sa používa na automatickú reguláciu teploty

Hodnoty / Stavy: Supply duct · Extract duct · Room · Thermostat · Room BMS

Režim regulácie teploty Prepínač

Prepína medzi manuálnym ovládaním ohrievača a automatickou reguláciou teploty na základe zvoleného snímača

Hodnoty / Stavy: Automatic · Manual

Vonkajšia teplota Teplotný senzor Len na čítanie

Vonkajší teplotný snímač s funkciou bezpečnostného monitorovania

Pripojenie: Modbus RTU • 9600 baud• 8E1 • Slave ID: $[SlaveId]

Možné vylepšenia (12)

H:21003 Temperature Setpoint — Temperature setpoint in °C — used in all usage examples for automatic temperature control
A:18009 Inlet Air Temperature (TempINT1) — Inlet air temperature sensor (INT1), scale /10 °C. Range -40 to 100°C
A:18010 Water Return Temperature (TempWOut) — Water return temperature for water heater models, scale /10 °C
A:18011 Room Temperature (TempRoom) — Room temperature from CT-ROOM sensor, scale /10 °C
A:18013 Heater Power — Heater output power in %, range 0–100
A:18016 Filter Percentage — Filter wear percentage (0–100%). More direct than the current A:18015 reading
A:18000 Unit Global Status — 16-bit status word — ON/OFF, auto heat, auto flow, night reduction, door contact, antifreeze, summer/winter etc.
A:18001 Software Error — Error bitmask — fan error, filter error/warning, heater error, DX error, global error, config file error
A:18003 Sensor Status — Sensor OK/ERROR bitmask for all temperature sensors (outside, outlet, inlet, water return, room, BMS)
H:21009 Day/Night Mode — Day/Night switching: 0=Day, 1=Night. Used with SC controls
H:23002 BMS Outside Temperature — Write outside temperature from BMS (must write every 30s). Requires H:20044=1 to enable
H:25033 Temperature Control Mode (direct register) — Same function as H:25032 in template but using the documented register address. 0=manual, 1=automatic
