Zigbee2Tasmota Gateway

Packet Parser → MQTT

Dodane przez

Ostatnia aktualizacja: 03. 2026

Dokumentacja Tasmota Zigbee

Zigbee2Tasmota (Z2T) to lekki bridge Zigbee-to-MQTT działający na mikrokontrolerach ESP8266/ESP32 ze zintegrowanym modułem radiowym Zigbee. Umożliwia TapHome komunikację z urządzeniami Zigbee przez lokalny broker MQTT — bez połączenia z chmurą.

Ten szablon bramy jest warunkiem wstępnym dla wszystkich szablonów urządzeń Zigbee2Tasmota. Musi być zaimportowany jako pierwszy, przed dodaniem jakichkolwiek szablonów urządzeń Zigbee. Brama obsługuje parowanie urządzeń i udostępnia w TapHome przełącznik Permit Join oraz licznik Devices Found.

Obsługiwany sprzęt bramy

Następujące koordynatory Zigbee są kompatybilne z Zigbee2Tasmota:

Brama	Procesor	Radio Zigbee	Łączność	Uwagi
eWeLink ZB-GW03 (zalecany)	ESP32	EFR32 (EZSP)	Ethernet + Zigbee	Dostępny z preinstalowanym firmware Tasmota

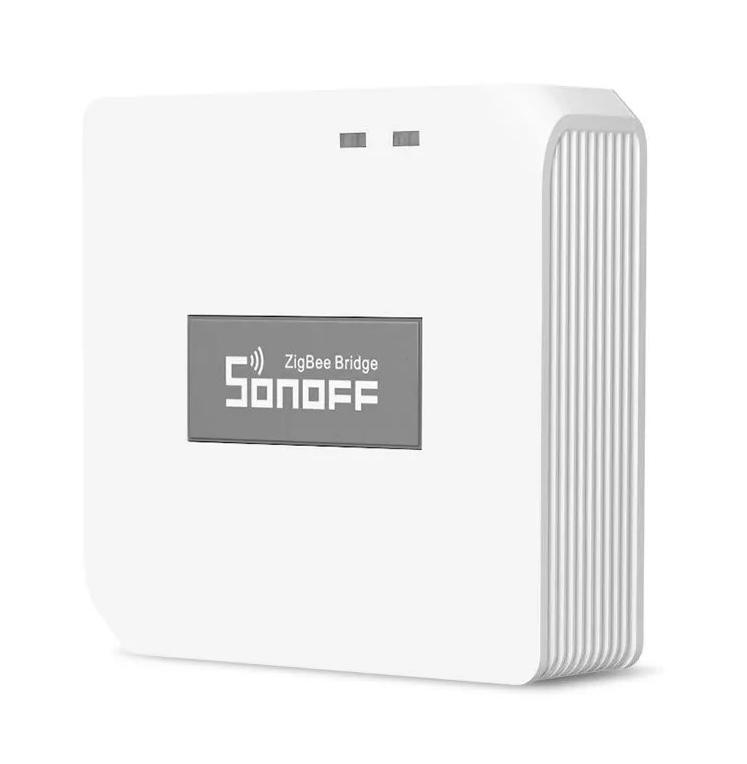

Sonoff ZBBridge	ESP8266	EFR32 (EZSP)	WiFi + Zigbee	Wymaga ręcznego flashowania firmware Tasmota
Sonoff ZBBridge Pro	ESP32	CC2652P (ZNP)	WiFi + Zigbee	Do 128 urządzeń, wymaga flashowania

Inny kompatybilny sprzęt to Tube’s Ethernet Zigbee Gateway (na bazie EFR32) oraz własne zestawy DIY z ESP32 i modułami CC2530/CC2652.

eWeLink ZB-GW03 jest zalecany dzięki połączeniu Ethernet (bardziej niezawodne niż WiFi) i dostępności z preinstalowanym firmware Tasmota — bez konieczności flashowania.

Konfiguracja

Konfiguracja bramy Tasmota

Zainstaluj firmware Tasmota na koordynatorze Zigbee (pomiń, jeśli preinstalowany)
Podłącz bramę do sieci przez interfejs webowy Tasmota
Przejdź do Configuration → Configure MQTT i ustaw:
- Host: adres IP brokera MQTT (np. 192.168.1.10)
- Port: 1883
Zapisz nazwę Topic (np. tasmota_XXXXX) — to parametr Gateway name potrzebny podczas importu szablonu

TapHome ma wbudowany broker MQTT — aktywuj go w Settings → Hardware → MQTT Broker. Nie jest potrzebne dodatkowe oprogramowanie brokera.

Parametry importu szablonu

Szablon bramy wymaga 3 parametrów:

Parametr	Opis	Przykład
MQTT Broker IP Address	Adres IP brokera MQTT	`192.168.1.10`
MQTT Broker Port	Port brokera (domyślny 1883)	`1883`
Gateway name	Topic MQTT Tasmota z Configuration → MQTT → Topic	`tasmota_XXXXX`

Po zaimportowaniu moduł subskrybuje tele/{GWname}/# i pojawiają się dwa urządzenia: Permit Join i Devices Found.

Funkcje urządzenia

Parowanie urządzeń Zigbee

Przełącznik Permit Join steruje trybem parowania bramy:

Włącz Permit Join w TapHome — powoduje to wysłanie polecenia ZbPermitJoin, które otwiera 60-sekundowe okno parowania
Uruchom procedurę parowania na urządzeniu Zigbee (zwykle przytrzymaj przycisk reset przez 5 sekund, aż LED zacznie migać)
Obserwuj licznik Devices Found — zwiększa się, gdy nowe urządzenie pomyślnie dołączy do sieci
Sprawdź atrybut serwisowy New devices na bramie, aby zobaczyć ID sparowanego urządzenia (np. 0x1234), producenta i model
Tryb parowania deaktywuje się automatycznie po upłynięciu limitu czasu

Device ID (krótki adres, np. 0x1234) wyświetlany w atrybutach serwisowych jest potrzebny podczas importu szablonów specyficznych dla urządzenia.

Monitorowanie urządzeń

Moduł bramy co godzinę odpytuje ZbInfo w celu odświeżenia informacji o wszystkich sparowanych urządzeniach Zigbee. Atrybut serwisowy New devices pokazuje szczegóły ostatnio wykrytych urządzeń, w tym ich krótki adres Zigbee, producenta i identyfikator modelu.

Dodatkowe funkcje

Brama Tasmota Zigbee obsługuje również wyświetlanie listy wszystkich sparowanych urządzeń (ZbStatus), przeglądanie konfiguracji sieci (ZbConfig — PanID, kanał, klucze szyfrowania), nazywanie urządzeń, zarządzanie grupami oraz bezpośrednie wiązanie urządzeń między sobą. Te funkcje diagnostyczne i zarządzania mogą być dodane w przyszłej aktualizacji szablonu.

Obsługiwane szablony urządzeń Zigbee

Po sparowaniu urządzenia zaimportuj odpowiedni szablon specyficzny dla danego urządzenia. Każdy szablon urządzenia wymaga 4 parametrów: MQTT Broker IP, Port, Gateway name (taki sam jak bramy) oraz Device ID z parowania.

Dostępne szablony urządzeń Zigbee2Tasmota:

Rozwiązywanie problemów

Brama nie łączy się z brokerem MQTT

Sprawdź, czy brama Tasmota jest podłączona do sieci (sprawdź interfejs webowy Tasmota)
Potwierdź, że adres IP i port brokera MQTT są zgodne między konfiguracją MQTT w Tasmota a parametrami importu szablonu w TapHome
Sprawdź, czy broker MQTT działa i jest dostępny na podanym porcie

Permit Join nie znajduje urządzeń

Upewnij się, że urządzenie Zigbee jest w trybie parowania — większość urządzeń wymaga przytrzymania przycisku przez 5+ sekund
Sprawdź, czy przełącznik Permit Join jest włączony w TapHome przed rozpoczęciem procedury parowania urządzenia
Podczas pierwszego parowania umieść urządzenie Zigbee bliżej bramy (w odległości 2–3 metrów)
Niektóre urządzenia wymagają przywrócenia ustawień fabrycznych przed sparowaniem z nowym koordynatorem

Device ID się nie wyświetla

Po udanym sparowaniu sprawdź atrybut serwisowy New devices na module bramy, aby zobaczyć Device ID, producenta i model
Jeśli atrybut serwisowy jest pusty, spróbuj przełączyć Permit Join na OFF i ponownie na ON, a następnie sparuj urządzenie ponownie
Device ID można również znaleźć w konsoli Tasmota (polecenie ZbStatus) przez interfejs webowy bramy

Kanał radiowy Zigbee nie powinien nakładać się na kanał Wi-Fi. Dla najlepszych rezultatów użyj kanałów Zigbee 15, 20 lub 25, które mają minimalne zakłócenia Wi-Fi. Aktualny kanał sprawdzisz poleceniem ZbConfig w konsoli Tasmota.

Dostępne urządzenia

Zigbee2Tasmota Gateway Moduł

Atrybuty serwisowe

Nowe urządzenia

Niedawno wykryte urządzenia Zigbee — wyświetla ID urządzenia, producenta i model po sparowaniu

Zmienne niestandardowe

GWname (string) Nazwa topicu MQTT Tasmota bramy Zigbee (znajduje się w Configuration → MQTT → Topic)

Tasmota - Zigbee GW

Odczyt (moduł)

MQTTPUBLISH("cmnd/" + GWname+ "/ZbInfo", "");

Zapis (moduł)

if (St = 0, count := NaN, if (isnan(count), count := 0) )

Nasłuchiwanie

if INDEXOF(RECEIVEDMSG.Topic, "SENSOR") > 0
    var ModelId := PARSEJSON(RECEIVEDMSG.Payload, "ZbReceived." + ID + ".ModelId", true);
    var Manufacturer := PARSEJSON(RECEIVEDMSG.Payload, "ZbReceived." + ID + ".Manufacturer", true);
    if !ISNULL(Manufacturer) and !ISNULL(ModelId)
    	new := new + ID + " - " + Manufacturer + " (" + ModelId + ")";
    	ID := "";
    	count := count +1;
    end
end

if INDEXOF(RECEIVEDMSG.Topic, "RESULT") > 0
	if PARSEJSON(RECEIVEDMSG.Payload, "$.ZbState.JoinStatus", true) = 1
		ID := PARSEJSON(RECEIVEDMSG.Payload, "$.ZbState.ShortAddr");
	end
end

Atrybuty serwisowe

New devices

new

Znalezione urządzenia Zmienna Tylko do odczytu

Licznik pomyślnie sparowanych urządzeń Zigbee — zwiększa się podczas Permit Join, gdy nowe urządzenie dołączy

numeric

Atrybuty serwisowe

Nowe urządzenia

Szczegóły sparowanego urządzenia — ID, producent i model wykrytych urządzeń Zigbee

Permit Join Przełącznik

Przełącznik trybu parowania Zigbee — włącza 60-sekundowe okno na dołączenie nowych urządzeń do sieci

boolean

Wartości / Stany: ON · OFF

Permit Join

Zapis stanu przełącznika

if St = 1
	MQTTPUBLISH("cmnd/" + GWname+ "/ZbInfo", "");
	new := "";
	ID := "";
end

MQTTPUBLISH("cmnd/" + GWname+ "/ZbPermitJoin", tostring(St));

Nasłuchiwanie

if INDEXOF(RECEIVEDMSG.Topic, "RESULT") > 0
    var Status := PARSEJSON(RECEIVEDMSG.Payload, "ZbState.Status", true);
    if Status = 20
        St := 0;
    elseif Status = 21
        St := 1;
    end
end

if (St = 0, count := NaN, if (isnan(count), count := 0) )

Połączenie: Packet Parser → MQTT

Możliwe ulepszenia (2)

Zigbee Device List — Lists all paired devices with short/IEEE addresses. Could provide a device inventory view.
Zigbee Network Configuration — PanID, ExtPanID, channel, encryption keys. Could expose as service attributes.

Pobierz szablon

Źródła

Tasmota Zigbee Documentation
tasmota.github.io 2026-03-29
Zigbee Compatible Devices Database
zigbee.blakadder.com 2026-03-29
Supported Zigbee Gateway Hardware
templates.blakadder.com 2026-03-29
