Wattsonic WTS 3-fazowy falownik hybrydowy

Modbus RTU

Dodane przez

Ostatnia aktualizacja: 03. 2026

Oficjalna strona Wattsonic

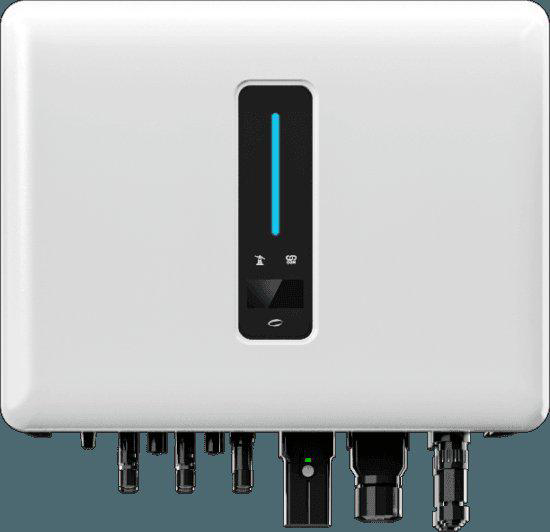

Wattsonic WTS 3-fazowy falownik hybrydowy

Wattsonic WTS 3-Phase to seria 3-fazowych hybrydowych falowników solarnych dostępna w sześciu modelach od 6 kW do 20 kW (WTS-4P-3P, WTS-5KW-3P, WTS-6KW-3P, WTS-8KW-3P, WTS-10KW-3P, WTS-12KW-3P). Obsługuje dwuwejściowe MPPT PV, magazynowanie energii w bateriach litowych, pracę w trybie on-grid i off-grid oraz trójfazowe wyjście zapasowe. TapHome komunikuje się z falownikiem przez Modbus RTU po RS-485 przez port EMS na złączu Multi-COM.

Szablon TapHome zapewnia kompleksowe monitorowanie produkcji PV, stanu baterii, przepływu mocy z sieci i pomiarów per-fazowych, a także sterowanie trybami pracy, oknami czasowymi ładowania/rozładowania, ochroną SOC, limitami eksportu do sieci i ustawieniami off-grid.

Połączenie sprzętowe

Przegląd okablowania

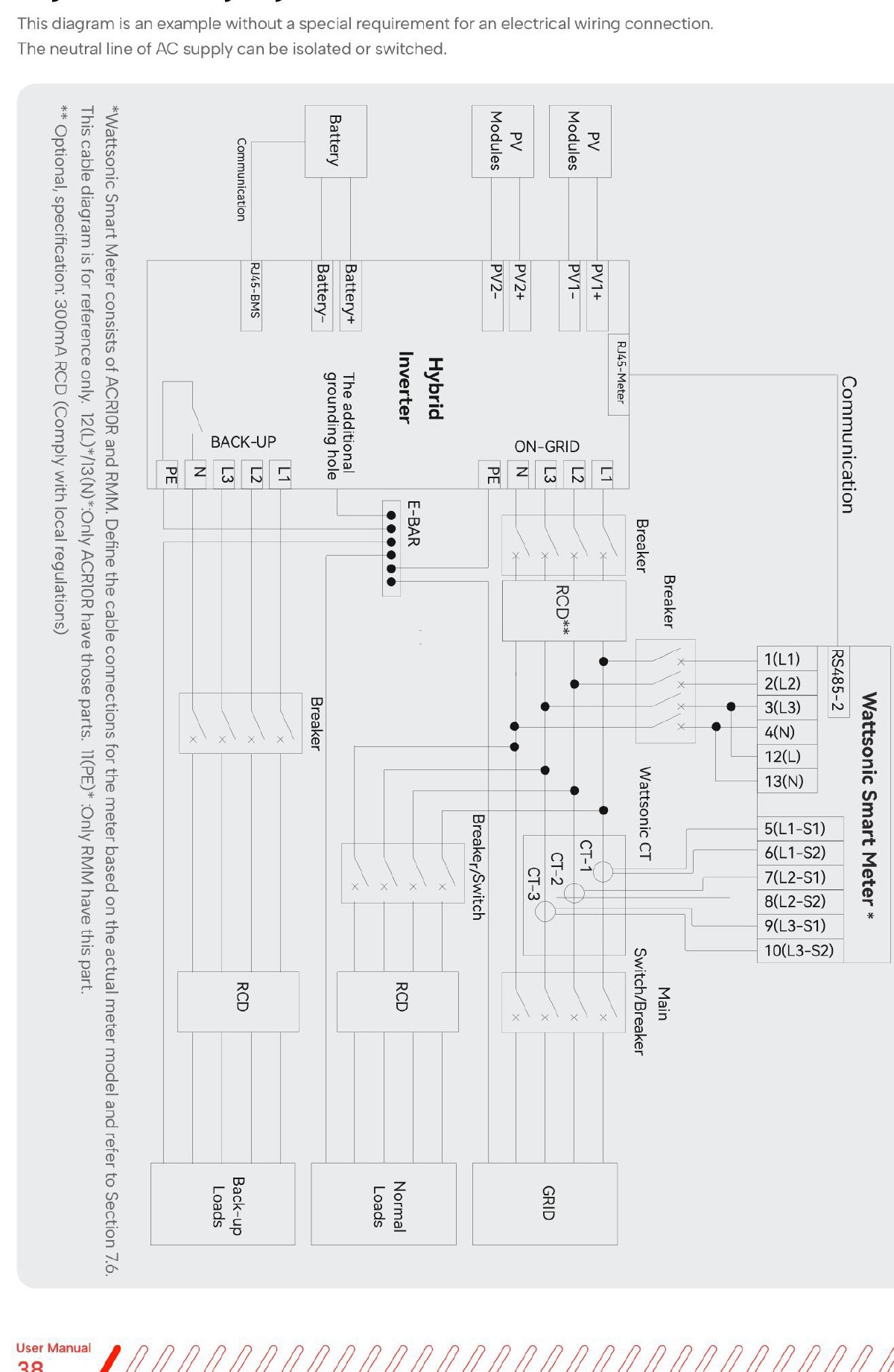

Schemat okablowania pojedynczego falownika Wattsonic WTS 3-Phase pokazujący połączenia PV, baterii, sieci, zasilania zapasowego, inteligentnego licznika i komunikacji

Falownik ma wszystkie porty komunikacyjne w złączu Multi-COM (COM2) na dole urządzenia. Dostępne są dwa porty RJ45 (Meter i BMS) oraz 20-pinowy blok zaciskowy dla połączeń EMS, DRED, przekaźnikowych, awaryjnego zatrzymania i CAN równoległych.

Połączenie RS-485 EMS

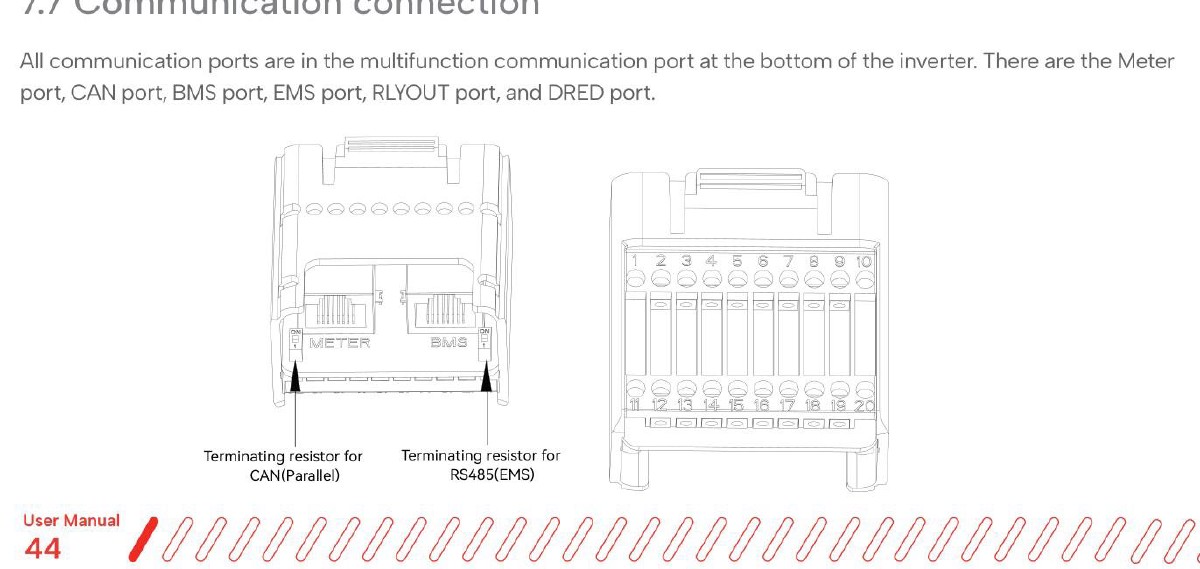

Złącze Multi-COM Wattsonic pokazujące porty Meter, BMS i EMS z lokalizacjami rezystorów terminujących

Podłącz TapHome do pinów RS-485 EMS na bloku zaciskowym Multi-COM:

Pin Multi-COM	Definicja	Połączenie TapHome
13	485 B1	B-/D- na TapHome RS-485
14	485 A1	A+/D+ na TapHome RS-485

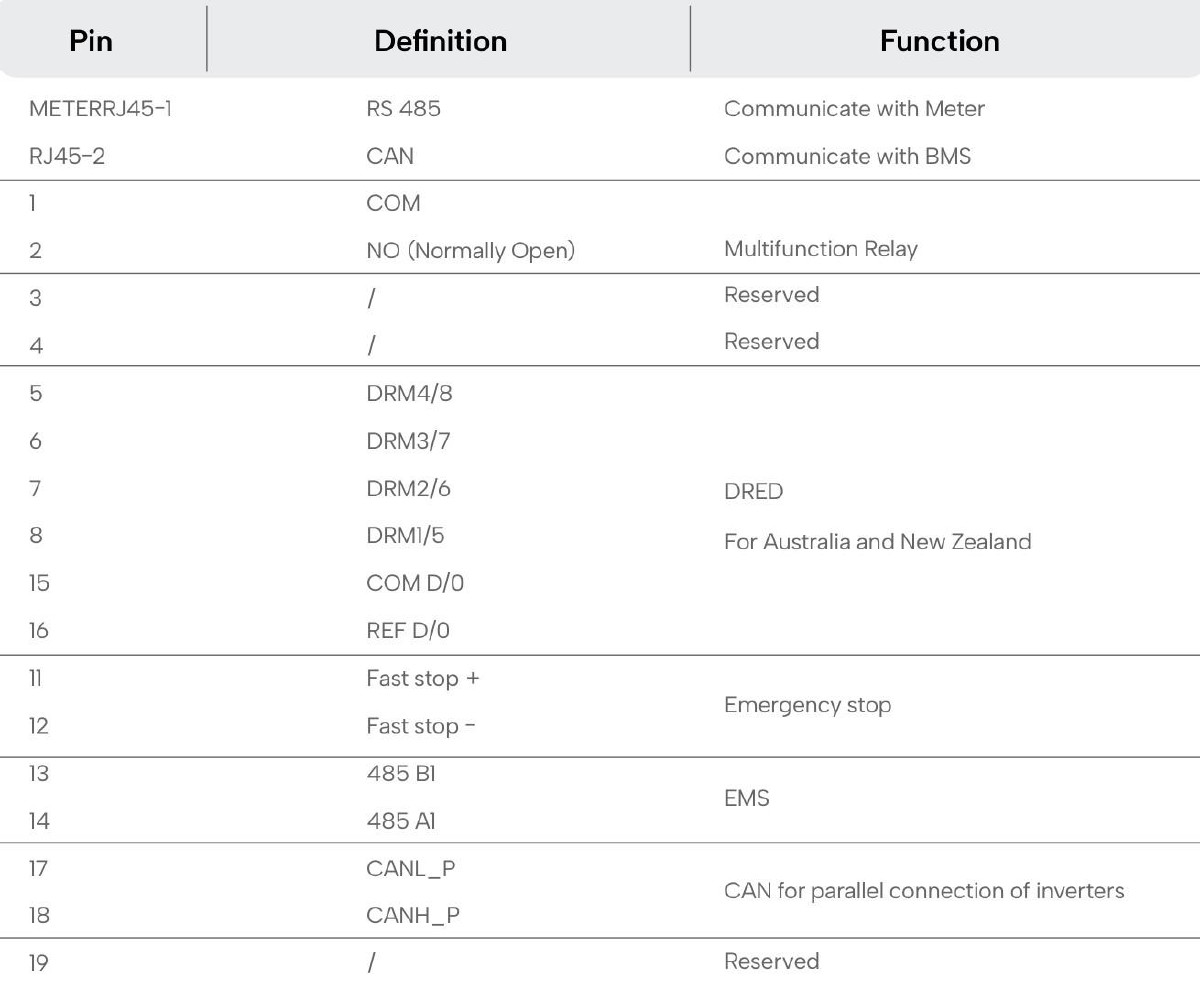

Tabela definicji pinów złącza Multi-COM Wattsonic — Pin 13 (485 B1) i Pin 14 (485 A1) do komunikacji EMS

Złącze Multi-COM używa wodoszczelnego dławika kablowego. Średnica przewodu musi wynosić 4–6,5 mm, przekrój 0,5–1,5 mm². Oczyść zewnętrzną izolację na 55 mm, a wewnętrzną izolację przewodu na 8 mm. Dokręć śruby zaciskowe momentem 1,2 +/- 0,1 Nm.

Rezystor terminujący

Wbudowany rezystor terminujący RS-485 dla magistrali EMS jest dostępny na bloku portów komunikacyjnych (widoczny na powyższym schemacie złącza). Włącz go tylko na ostatnim urządzeniu na magistrali. TapHome Core ma własny wbudowany rezystor terminujący 120 Ohm na terminalach BUS.

Konfiguracja

Parametry komunikacji

Połączenie Modbus RTU używa następujących stałych parametrów:

Parametr	Wartość
Prędkość transmisji	9600
Bity danych	8
Parzystość	Brak
Bity stopu	1
Adres Slave	1–247 (domyślnie 1)
Kolejność bajtów	Big-endian

Włączanie komunikacji Modbus

Port EMS RS-485 jest domyślnie włączony w falownikach Wattsonic WTS 3-Phase. Nie jest wymagana żadna dodatkowa konfiguracja w menu falownika ani aplikacji w celu aktywacji komunikacji Modbus RTU. Wystarczy podłączyć przewody RS-485 do pinów 13 i 14 na złączu Multi-COM i skonfigurować właściwy Slave ID w TapHome.

Domyślny Slave ID to 1. Jeśli wiele falowników jest na tej samej magistrali RS-485, każdy musi mieć unikalny Slave ID. Slave ID można skonfigurować przez aplikację monitorującą Wattsonic lub panel wyświetlacza falownika.

Możliwości urządzenia

Tryb pracy i sterowanie systemem

Szablon zapewnia pełną kontrolę nad trybem pracy falownika przez akcję serwisową Running Mode Setting z czterema trybami:

General Mode — moc PV zasila najpierw odbiorniki, następnie ładuje baterię, a potem eksportuje do sieci
Economic Mode — optymalizacja według taryf czasowych konfigurowana przez okna czasowe ładowania/rozładowania
UPS Mode — priorytet zasilania zapasowego z baterii dla kluczowych odbiorników
Off-Grid Mode — praca autonomiczna bez połączenia z siecią

Bieżący Running Mode jest wyświetlany jako atrybut serwisowy na poziomie modułu. Atrybut serwisowy Inverter Running Status pokazuje stan w czasie rzeczywistym: Wait (oczekiwanie na sieć), Check/Self-test, On Grid, Fault, Flash/Firmware update lub Off Grid.

Dodatkowe przełączniki sterowania systemem:

Off-Grid Running Switch — włącza lub wyłącza pracę off-grid (zapasową)
Asymmetric Output Switch — włącza asymetryczne wyjście mocy między fazami dla trybu zero-injection
Peak Load Shift Switch — włącza ładowanie baterii w godzinach poza szczytem i rozładowanie w godzinach szczytu

Zarządzanie baterią

Battery SOC wyświetla stan naładowania jako procent (0–100%) z ośmioma atrybutami serwisowymi zapewniającymi szczegółowe monitorowanie baterii:

Battery Health (SOH) — stan zdrowia baterii jako procent
Battery Voltage i Battery Current — pomiary DC w czasie rzeczywistym
Battery Power — chwilowa moc ładowania/rozładowania w kW
Battery Charge/Discharge Energy Today — dzienne liczniki energii w kWh
Total Energy Charged/Discharged — skumulowane całkowite liczniki energii przez cały okres eksploatacji w kWh

Battery State wskazuje bieżący kierunek ładowania/rozładowania (Charging lub Discharging).

Ochrona baterii jest konfigurowalna przez:

On-Grid SOC Protection — włącza odcięcie rozładowania oparte na SOC podczas pracy z siecią
Off-Grid SOC Protection — włącza odcięcie rozładowania oparte na SOC w trybie off-grid
Off-Grid Battery DOD Setting — konfigurowalny limit głębokości rozładowania (0–100%) dla trybu off-grid

Harmonogram ładowania i rozładowania

Moduł udostępnia Charge Start Time, Charge Stop Time, Discharge Start Time i Discharge Stop Time zarówno jako odczytywalne atrybuty serwisowe, jak i zapisywalne akcje serwisowe. Każda wartość czasu używa kodowania godzina/minuta. Akcja serwisowa Charge Start Time przyjmuje parametry Hours (0–23) i Minutes (0–59).

Te okna czasowe współpracują z Economic Mode w celu optymalizacji wykorzystania baterii zgodnie z harmonogramami taryf energetycznych.

Monitorowanie mocy per-fazowej

Trzy urządzenia licznika energii (Phase A Power, Phase B Power, Phase C Power) dostarczają aktywną moc per-fazową z zewnętrznego licznika w kW. Każda faza zawiera dziewięć atrybutów serwisowych:

Backup Voltage, Backup Current, Backup Frequency, Backup Power — pomiary na porcie wyjścia zapasowego
Inverter Power — aktywna moc na porcie sieciowym falownika
Grid Phase Voltage i Grid Phase Current — pomiary po stronie sieci
Grid Line-to-Line Voltages — dwa odczyty napięcia między fazami na fazę (np. A/B i C/A dla fazy A)

Monitorowanie produkcji PV

Dwa urządzenia licznika energii monitorują dwuwejściowe MPPT:

PV1 & Total PV Generation — chwilowa moc ciągu PV1 (kW) i skumulowana całkowita produkcja PV od instalacji (kWh), z atrybutami serwisowymi dla prądu PV1, napięcia PV1, całkowitego czasu produkcji PV i całkowitej energii portu zapasowego
PV2 & Total PV Generation — identyczna struktura dla ciągu PV2

Dodatkowe czujniki PV:

PV Generation Energy Today — dzienna produkcja energii PV w kWh
Total PV Generated Energy — skumulowana całkowita produkcja PV przez cały okres eksploatacji w kWh

Monitorowanie sieci i kontrola eksportu

Grid Frequency wyświetla częstotliwość sieci w Hz z czterema atrybutami serwisowymi dla skumulowanych sum energii sieciowej:

Total Energy Purchased from Grid (Inverter Side) i (Meter Side) — dwa punkty pomiarowe dla energii importowanej z sieci
Total Energy Injected to Grid — skumulowana energia eksportowana do sieci
Total Loading Consumed Energy — skumulowane zużycie odbiorników mierzone po stronie sieci

Dzienne liczniki energii:

Grid Injection Energy Today — dzienna energia eksportowana do sieci w kWh
Grid Purchasing Energy Today — dzienna energia importowana z sieci w kWh
Loading Energy Today — dzienne zużycie odbiorników w kWh
Backup Output Energy Today — dzienna energia portu zapasowego w kWh

Grid Export Power Limit Switch i Grid Export Power Limit (0–100%) umożliwiają ograniczenie mocy eksportowanej do sieci, przydatne dla wymagań zero-injection lub ograniczenia eksportu.

Monitorowanie temperatury

Cztery czujniki temperatury (Temperature Sensor 1 do 4) odczytują wewnętrzne temperatury falownika w stopniach Celsjusza.

Całkowita moc AC

Total Inverter AC Power dostarcza sumę mocy AC ze wszystkich trzech faz falownika w kW.

Diagnostyka systemu

Moduł ReadScript monitoruje dwa rejestry flag błędów (H:10112, H:10113) i zgłasza indywidualne stany błędów, w tym: Mains Lost, Grid Voltage/Frequency Fault, DCI Fault, ISO Over Limitation, GFCI Fault, PV Over Voltage, Bus Voltage Fault, Inverter Over Temperature, SPI/E2 Fault, AC Transducer Fault, Relay Check Fail oraz Internal/External Fan Fault.

Akcja serwisowa Clear Over-load Protection Flag resetuje blokadę ochrony przeciążeniowej po usunięciu zdarzenia przeciążenia.

Atrybut serwisowy Model Info identyfikuje, który z sześciu modeli WTS jest podłączony, a Date and Time odczytuje wewnętrzny zegar RTC falownika.

Dodatkowe możliwości

Falowniki Wattsonic WTS 3-Phase udostępniają również rejestry dla całkowitej mocy 3-fazowego licznika, całkowitej 3-fazowej mocy zapasowej, łącznej mocy wejściowej PV, diagnostyki BMS (temperatura pakietu, minimalne/maksymalne napięcie i temperatura na poziomie ogniwa, limity prądu ładowania/rozładowania, kody statusu i błędów), ustawień napięcia i częstotliwości wyjścia off-grid, ustawień mocy falownika per-fazowej i łącznej, progu DOD baterii on-grid, limitów mocy ładowania/rozładowania oraz informacji o wersji firmware/hardware. Mogą zostać dodane w przyszłej aktualizacji szablonu.

Rozwiązywanie problemów

Brak komunikacji Modbus

Sprawdź okablowanie: Pin 13 (485 B1) do B-/D- i Pin 14 (485 A1) do A+/D+ na TapHome. Zamienione przewody A/B to najczęstszy problem z połączeniem.
Potwierdź parametry komunikacji w TapHome: 9600 baud, 8 bitów danych, bez parzystości, 1 bit stopu.
Sprawdź, czy Slave ID jest zgodny między falownikiem a konfiguracją TapHome (domyślnie 1).
Jeśli używasz długiego kabla RS-485, włącz rezystor terminujący na ostatnim urządzeniu.
Sprawdź diodę LED Communication na przednim panelu falownika — zielone miganie wskazuje aktywną komunikację RS485/CAN.

Falownik pokazuje status “Wait”

Falownik wchodzi w status Wait, gdy sieć nie jest wykryta lub parametry sieci są poza skonfigurowanymi limitami regulacyjnymi. Jest to normalne podczas przerw w dostawie prądu. Atrybut serwisowy Inverter Running Status pokaże “Wait, wait for on grid” (wartość 0).

Konflikty między aplikacją chmurową a sterowaniem Modbus

Zmiany wprowadzone przez aplikację chmurową Wattsonic i lokalne zapisy Modbus mogą nie być synchronizowane dwukierunkowo. Gdy używasz TapHome do sterowania falownikiem, unikaj jednoczesnego wprowadzania sprzecznych zmian przez aplikację chmurową.

Dostępne urządzenia

Wattsonic WTS 3-Phase Moduł

Atrybuty serwisowe

Informacje o modelu
Data i godzina
Stan pracy falownika solarnego	Aktualny stan pracy falownika solarnego — Oczekiwanie, Kontrola/Autotest, Podłączony do sieci, Usterka, Flash/Firmware, Tryb wyspowy
Godzina rozpoczęcia ładowania
Godzina zakończenia ładowania
Godzina rozpoczęcia rozładowania
Godzina zakończenia rozładowania
Tryb pracy	Aktualny tryb pracy falownika solarnego — Ogólny, Ekonomiczny, UPS lub Wyspowy

Akcje serwisowe

Godzina rozpoczęcia ładowania

Ustawienie trybu pracy

Wyczyść flagę ochrony przed przeciążeniem

Wattsonic Hybrid Inverter WTS 3P

Odczyt (moduł)

VAR DeviceError := MODBUSR(H, 10112, Uint16);
VAR DeviceError1 := MODBUSR(H, 10113, Uint16);

IF(GETBIT(DeviceError, 0)=1, ADDERROR(1, "Mains Lost"));
IF(GETBIT(DeviceError, 1)=1, ADDERROR(2, "Grid Voltage Fault"));
IF(GETBIT(DeviceError, 2)=1, ADDERROR(3, "Grid Frequency Fault"));
IF(GETBIT(DeviceError, 3)=1, ADDERROR(4, "DCI Fault"));
IF(GETBIT(DeviceError, 4)=1, ADDERROR(5, "ISO Over Limitation"));
IF(GETBIT(DeviceError, 5)=1, ADDERROR(6, "GFCI Fault"));
IF(GETBIT(DeviceError, 6)=1, ADDERROR(7, "PV Over Voltage"));
IF(GETBIT(DeviceError, 7)=1, ADDERROR(8, "Bus Voltage Fault"));
IF(GETBIT(DeviceError, 8)=1, ADDERROR(9, "Inverter Over Temperature"));
IF(GETBIT(DeviceError, 1)=1, ADDERROR(34, "SPI Fault"));
IF(GETBIT(DeviceError, 2)=1, ADDERROR(35, "E2 Fault"));
IF(GETBIT(DeviceError, 3)=1, ADDERROR(36, "GFCI Device Fault"));
IF(GETBIT(DeviceError, 4)=1, ADDERROR(37, "AC Transducer Fault"));
IF(GETBIT(DeviceError, 5)=1, ADDERROR(38, "Relay Check Fail"));
IF(GETBIT(DeviceError, 6)=1, ADDERROR(39, "Internal Fan Fault"));
IF(GETBIT(DeviceError, 7)=1, ADDERROR(40, "External Fan Fault"));

Atrybuty serwisowe

Model info

SWITCH(GETBITS(MODBUSR(H, 10008, Uint16), 1, 8),
  0, "WTS-4P-3P",
  1, "WTS-5KW-3P",
  2, "WTS-6KW-3P",
  3, "WTS-8KW-3P",
  4, "WTS-10KW-3P",
  5, "WTS-12KW-3P",
"Unknown")

Date and time

"20" +
TOSTRING(GETBITS(MODBUSR(H, 20000, Uint16),8,8), "") + "/" + TOSTRING(GETBITS(MODBUSR(H, 20000, Uint16),0,8), "") + "/" +
TOSTRING(GETBITS(MODBUSR(H, 20001, Uint16),8,8), "") + " " + TOSTRING(GETBITS(MODBUSR(H, 20001, Uint16),0,8), "") + ":" +
TOSTRING(GETBITS(MODBUSR(H, 20002, Uint16),8,8), "") + ":" + TOSTRING(GETBITS(MODBUSR(H, 20002, Uint16),0,8), "");

Inverter Running Status

SWITCH (MODBUSR(H, 10105, Uint16),
0, "Wait, wait for on grid",
1, "check/self-test",
2, "On Grid",
3, "Fault" ,
4, "flash, firmware",
5, "Off Grid",
"Cannot read status")

Charge Start Time

var out := ModbusR(H, 53000, Uint16);
GETBYTE(out, 1) + ":" + GETBYTE(out, 0)

Charge Stop Time

var out := ModbusR(H, 53001, Uint16);
GETBYTE(out, 1) + ":" + GETBYTE(out, 0)

Discharge Start Time

var out := ModbusR(H, 53003, Uint16);
GETBYTE(out, 1) + ":" + GETBYTE(out, 0)

Discharge Stop Time

var out := ModbusR(H, 53004, Uint16);
GETBYTE(out, 1) + ":" + GETBYTE(out, 0)

Running Mode

var out := ModbusR(H, 50000, Uint16);
IF(GETBYTE(out, 1) = 1,
SWITCH(GETBYTE(out, 0),1, "General Mode", 2 , "Economic Mode", 3, "UPS Mode", "Unknown"), "Off Grid Mode")

Akcje serwisowe

Charge Start Time

Parametry: Hours (0–23 Ho), Minutes (0–59 min)

ModbusW(H, 53000, Uint16, (Ho<<8 )+ min)

Running Mode Setting

Parametry: Mode

ModbusW(H, 50000, Uint16, mod)

Clear over-load protection flag

ModbusW(H, 50201, Uint16, 1)

Przełącznik wyjścia asymetrycznego Przełącznik

Umożliwia asymetryczne wyjście mocy między fazami dla trybu zerowej injekcji

Rejestr: H:50006 UInt16

Wartości / Stany: ON · OFF

Energia wyjścia awaryjnego dziś Zmienna Tylko do odczytu

Rejestr: H:41002 UInt16 Jednostka: kWh numeric

Battery SOC Ściemniacz Tylko do odczytu

Stan naładowania baterii w procentach ze szczegółowym monitorowaniem — stan zdrowia, napięcie, prąd, moc i liczniki energii dobowe/całkowite

Rejestr: H:43000 UInt16 Jednostka: % numeric

Atrybuty serwisowe

Stan zdrowia baterii

Napięcie baterii

Prąd baterii

Moc baterii

Energia ładowania baterii dziś

Energia rozładowania baterii dziś

Całkowita energia naładowana do baterii

Całkowita energia rozładowana z baterii

Battery SOC

Odczyt poziomu

MODBUSR(H, 43000, Uint16) / 10000

Atrybuty serwisowe

Battery Health

Modbusr(H, 43001, Uint16)/100 + "%"

Battery Voltage [V]

MODBUSR(H, 40254, UInt16)/10

Battery Current [A]

MODBUSR(H, 40255, Int16)/10

Battery Power [kW]

MODBUSR(H, 40258, Int32)/1000

Battery Charge Energy on that day [kWh]

MODBUSR(H, 41003, UInt16)/10

Battery Discharge Energy on that day [kWh]

MODBUSR(H, 41004, UInt16)/10

Total Energy Charged to Battery [kWh]

MODBUSR(H, 41108, UInt32)/10

Total Energy Discharged from Battery [kWh]

MODBUSR(H, 41110, UInt32)/10

Stan baterii Kontakt reed Tylko do odczytu

Kierunek ładowania/rozładowania baterii — Ładowanie lub Rozładowanie

Rejestr: H:40256 UInt16

Częstotliwość sieci Zmienna Tylko do odczytu

Częstotliwość sieci w Hz z kumulatywnymi licznikami energii dla poboru z sieci, eksportu i zużycia obciążenia

Rejestr: H:11015 UInt16 Jednostka: Hz numeric

Atrybuty serwisowe

Całkowita energia zakupiona z sieci po stronie falownika

Całkowita energia wprowadzona do sieci

Całkowita energia zużyta przez obciążenie po stronie sieci

Całkowita energia zakupiona z sieci według licznika

Częstotliwość sieci

Odczyt

MODBUSR(H, 11015, UInt16)/100

Atrybuty serwisowe

Total Energy Purchased from Grid at inverter side [kWh]

MODBUSR(H, 41118, UInt32)/10

Total Energy injected to grid [kWh]

MODBUSR(H, 41102, UInt32)/10

Total Loading consumed Energy on grid side [kWh]

MODBUSR(H, 41114, UInt32)/10

Total Energy Purchased from Grid from Meter [kWh]

MODBUSR(H, 41104, UInt32)/10

Energia wprowadzona do sieci dziś Zmienna Tylko do odczytu

Rejestr: H:41000 UInt16 Jednostka: kWh numeric

Limit mocy eksportu do sieci Ściemniacz

Konfigurowalny limit mocy eksportu do sieci w procentach (0–100%)

Rejestr: H:25103 UInt16 Jednostka: % numeric

Przełącznik limitu eksportu do sieci Przełącznik

Rejestr: H:25100 UInt16

Wartości / Stany: ON · OFF

Energia zakupiona z sieci dziś Zmienna Tylko do odczytu

Rejestr: H:41001 UInt16 Jednostka: kWh numeric

Energia obciążenia dziś Zmienna Tylko do odczytu

Rejestr: H:41006 UInt16 Jednostka: kWh numeric

Głębokość rozładowania baterii w trybie wyspowym Ściemniacz

Limit głębokości rozładowania dla trybu wyspowego — bateria przestaje się rozładowywać, gdy SOC spada poniżej tego progu

Rejestr: H:52505 Int16 Jednostka: % numeric

Przełącznik trybu wyspowego Przełącznik

Rejestr: H:50001 UInt16

Wartości / Stany: ON · OFF

Ochrona SOC w trybie wyspowym Przełącznik

Włącza odcięcie rozładowania na podstawie SOC w trybie wyspowym, aby zapobiec głębokiemu rozładowaniu baterii

Rejestr: H:52504 UInt16

Wartości / Stany: ON · OFF

Ochrona SOC przy połączeniu z siecią Przełącznik

Włącza odcięcie rozładowania na podstawie SOC przy połączeniu z siecią, aby zapobiec głębokiemu rozładowaniu baterii

Rejestr: H:52502 UInt16

Wartości / Stany: ON · OFF

Przełącznik przesunięcia szczytu obciążenia Przełącznik

Umożliwia ładowanie baterii w godzinach poza szczytem i rozładowywanie w godzinach szczytu

Rejestr: H:50007 UInt16

Wartości / Stany: ON · OFF

Moc fazy A Licznik energii Tylko do odczytu

Moc czynna fazy A z zewnętrznego licznika (kW) z pomiarami napięcia/prądu awaryjnego, falownika i sieci

Rejestr: H:10994 Int32 Jednostka: kW numeric

Atrybuty serwisowe

Napięcie awaryjne

Prąd awaryjny

Częstotliwość awaryjna

Moc awaryjna fazy A

Moc falownika fazy A

Prąd sieci fazy A

Napięcie sieci fazy A

Napięcie linii sieci A/B

Napięcie linii sieci C/A

Moc fazy A

Odczyt zapotrzebowania

MODBUSR(H, 10994, Int32) / 1000

Atrybuty serwisowe

Backup Voltage [V]

ModbusR(H, 40200, Uint16)/10

Backup Current [A]

modbusR(H, 40201, Uint16)/10

Backup Frequency [Hz]

ModbusR(H,40202, Uint16)/100

Backup A Power [kW]

MODBUSR(H, 40204, Int32) / 1000

Inverter A Power [kW]

modbusr(H, 40236, Int32)/1000

Grid Phase A Current[A]

MODBUSR(H, 11010, UInt16)

Grid Phase A Voltage [V]

MODBUSR(H, 11009, UInt16)/10

Grid Lines A/B Voltage[V]

MODBUSR(H, 11006, Uint16)/10

Grid Lines C/A Voltage[V]

MODBUSR(H, 11008, Uint16)/10

Moc fazy B Licznik energii Tylko do odczytu

Moc czynna fazy B z zewnętrznego licznika (kW) z pomiarami napięcia/prądu awaryjnego, falownika i sieci

Rejestr: H:10996 Int32 Jednostka: kW numeric

Atrybuty serwisowe

Napięcie awaryjne

Prąd awaryjny

Częstotliwość awaryjna

Moc awaryjna

Moc falownika

Prąd sieci fazy B

Napięcie sieci fazy B

Napięcie linii sieci A/B

Napięcie linii sieci B/C

Moc fazy B

Odczyt zapotrzebowania

MODBUSR(H, 10996, Int32) / 1000

Atrybuty serwisowe

Backup Voltage [V]

Modbusr(H, 40210, Uint16)/10

Backup Current [A]

ModbusR(H, 40211, Uint16)/10

Backup Frequency [Hz]

ModbusR(H, 40212, Uint16) / 100

Backup Power [kW]

Modbusr(H, 40214, Int32) / 1000

Inverter Power [kW]

ModbusR(H, 40242, Int32)/1000

Grid Phase B Current [A]

MODBUSR(H, 11012, UInt16)/10

Grid Phase B Voltage [V]

MODBUSR(H, 11011, UInt16)/10

Grid Lines A/B Voltage[V]

MODBUSR(H, 11006, Uint16)/10

Grid Lines B/C Voltage[V]

MODBUSR(H, 11007, Uint16)/10

Moc fazy C Licznik energii Tylko do odczytu

Moc czynna fazy C z zewnętrznego licznika (kW) z pomiarami napięcia/prądu awaryjnego, falownika i sieci

Rejestr: H:10998 Int32 Jednostka: kW numeric

Atrybuty serwisowe

Napięcie awaryjne

Prąd awaryjny

Częstotliwość awaryjna

Moc awaryjna fazy C

Moc falownika fazy C

Prąd sieci fazy C

Napięcie sieci fazy C

Napięcie linii sieci C/A

Napięcie linii sieci B/C

Moc fazy C

Odczyt zapotrzebowania

MODBUSR(H, 10998, Int32) / 1000

Atrybuty serwisowe

Backup Voltage [V]

MODBUSR(H, 40220, UInt16) / 10

Backup Current [A]

MODBUSR(H, 40221, UInt16) / 10

Backup Frequency [A]

MODBUSR(H, 40222, UInt16) / 100

Backup C Power

MODBUSR(H, 40224, Int32) / 1000

Inverter C Power

MODBUSR(H, 40248, Int32) / 1000

Grid Phase C Current [A]

MODBUSR(H, 11014, UInt16)/10

Grid Phase C Voltage [V]

MODBUSR(H, 11013, UInt16)/10

Grid Lines C/A Voltage[V]

MODBUSR(H, 11008, Uint16)/10

Grid Lines B/C Voltage[V]

MODBUSR(H, 11007, Uint16)/10

Energia produkcji PV dziś Zmienna Tylko do odczytu

Rejestr: H:41005 UInt16 Jednostka: kWh numeric

PV1 i całkowita produkcja PV Licznik energii Tylko do odczytu

Chwilowa moc stringa PV1 (kW) i skumulowana całkowita produkcja PV (kWh) ze szczegółami napięcia/prądu PV1

Rejestr: H:11062 (demand), H:11020 (total) UInt32 Jednostka: kW / kWh numeric

Atrybuty serwisowe

Prąd PV1

Napięcie PV1

Całkowity czas produkcji PV

Całkowita energia wyjściowa na porcie awaryjnym

PV1 i całkowita produkcja PV

Odczyt całkowitego zużycia

MODBUSR(H, 11020, UInt32)/10

Odczyt zapotrzebowania

MODBUSR(H, 11062, UInt32)/1000

Atrybuty serwisowe

PV1 Current [A]

MODBUSR(H, 11039, UInt16)/10

PV1 Voltage [V]

MODBUSR(H, 11038, UInt16)/10

Total PV generation time from installation [Hours]

MODBUSR(H, 11022, UInt32)

Total Output Energy on backup port [kWh]

MODBUSR(H, 41106, UInt32)/10

PV2 i całkowita produkcja PV Licznik energii Tylko do odczytu

Chwilowa moc stringa PV2 (kW) i skumulowana całkowita produkcja PV (kWh) ze szczegółami napięcia/prądu PV2

Rejestr: H:11064 (demand), H:11020 (total) UInt32 Jednostka: kW / kWh numeric

Atrybuty serwisowe

Prąd PV2

Napięcie PV2

Całkowity czas produkcji PV

Całkowita energia wyjściowa na porcie awaryjnym

PV2 i całkowita produkcja PV

Odczyt całkowitego zużycia

MODBUSR(H, 11020, UInt32)/10

Odczyt zapotrzebowania

MODBUSR(H, 11064, UInt32)/1000

Atrybuty serwisowe

PV2 Current [A]

MODBUSR(H, 11041, UInt16)/10

PV2 Voltage [V]

MODBUSR(H, 11040, UInt16)/10

Total PV generation time from installation [Hours]

MODBUSR(H, 11022, UInt32)

Total Output Energy on backup port [kWh]

MODBUSR(H, 41106, UInt32)/10

Czujnik temperatury 1 Czujnik temperatury Tylko do odczytu

Rejestr: H:11032 Int16 Jednostka: °C numeric

Czujnik temperatury 2 Czujnik temperatury Tylko do odczytu

Rejestr: H:11033 Int16 Jednostka: °C numeric

Czujnik temperatury 3 Czujnik temperatury Tylko do odczytu

Rejestr: H:11034 Int16 Jednostka: °C numeric

Czujnik temperatury 4 Czujnik temperatury Tylko do odczytu

Rejestr: H:11035 Int16 Jednostka: °C numeric

Całkowita moc AC falownika Zmienna Tylko do odczytu

Suma mocy AC wszystkich trzech faz falownika (kW)

Rejestr: H:11016 Int32 Jednostka: kW numeric

Całkowita energia wyprodukowana przez PV Zmienna Tylko do odczytu

Rejestr: H:41112 UInt32 Jednostka: kWh numeric

Połączenie: Modbus RTU • 9600 baud• 8N1 • Slave ID: $[SlaveId]

Możliwe ulepszenia (32)

H:10000 Inverter Serial Number — STR (8 registers) — device identification
H:10011 Firmware Version — U32 — firmware identification
H:10104 Grid Regulation — U16 — grid regulation code
H:10114 Fault FLAG2 — U32 — second set of fault codes (partially read by readscript as DeviceError1 at H:10113, but protocol specifies H:10114 as U32)
H:10120 Fault FLAG3 — U32 — third set of fault codes, not read by readscript at all
H:11000 Total Power on Meter — I32 /1000 kW — total 3-phase meter power. Per-phase power IS implemented but total is not
H:11002 Total Grid-Injection Power on Meter — U32 /100 kWh — cumulative total grid injection (meter)
H:11004 Total Purchasing Power from Grid on Meter — U32 /100 kWh — cumulative total grid purchasing (meter)
H:11018 Total PV Generation on that day — U32 /10 kWh — same as daily PV generation but as U32 (template uses H:41005 UInt16 instead)
H:11028 PV Input Total Power — U32 /1000 kW — combined PV1+PV2 input power
H:18000 ARM Fault FLAG1 — U32 — ARM processor faults (SCI, FLASH, Meter Comm)
H:40230 Total Backup Power — I32 /1000 kW — total 3-phase backup power
H:41008 Energy Purchased from Grid Today — U16 /10 kWh — daily energy purchased from grid (inverter side)
H:42003 BMS Software Version — U16 — BMS firmware identification
H:42004 BMS Hardware Version — U16 — BMS hardware identification
H:42005 BMS Charge Imax — U16 /10 A — maximum charge current allowed by BMS
H:42006 BMS Discharge Imax — U16 /10 A — maximum discharge current allowed by BMS
H:43002 BMS Status — U16 — BMS operating status
H:43003 BMS Pack Temperature — U16 /10 °C — battery pack temperature
H:43008–43015 BMS Cell Temperature/Voltage Min/Max — 8 registers — cell-level min/max temperature and voltage with cell IDs
H:43016 BMS Error Code — U32 — BMS error code bitmap
H:43018 BMS Warning Code — U32 — BMS warning code bitmap
H:50004 Off-Grid Output Voltage — U16 /10 V — configurable off-grid output voltage
H:50005 Off-Grid Output Frequency — U16 /100 Hz — configurable off-grid output frequency (45.00–65.00 Hz)
H:50009 Maximum Grid Power Limit — U16 /10 kVA — maximum grid power limit
H:50010 Inverter Power Setting Mode — U16 — 0=Off, 1=Total Power (50011), 2=Per Phase (50012–50014)
H:50011 Total Power Setting — I16 /100 kW — total power setting (when mode=1)
H:50012–50014 Phase A/B/C Power Setting — I16 /100 kW each — per-phase power settings (when mode=2)
H:50200 Enable Off-Grid Running Function — U16 WO — 0=Disable, 1=Enable. Write-only trigger
H:52503 On-Grid Battery DOD Setting — U16 /1000 (0.0–100.0%) — on-grid depth of discharge limit. On-grid SOC Protection switch IS implemented but the DOD value is not
H:53002 Charge Power Limit — U16 /1000 (0.0–100.0%) — charge power limit as percentage
H:53005 Discharge Power Limit — U16 /1000 (0.0–100.0%) — discharge power limit as percentage

Pobierz szablon

Źródła

Wattsonic Hybrid Inverter Protocol — Three Phase V1.0
2026-03-27
PDF
Wattsonic Li-HV Residential Three Phase Hybrid Series — User Manual (Sep 2024)
oss.wattsonic.com 2026-03-27
PDF
