Szablon Husdata H66 – IVT Rego 2000 łączy TapHome z pompą ciepła IVT lub Bosch z regulatorem Rego 2000 przez bramkę Husdata H66. H66 jest podłączona do magistrali EMS pompy ciepła kablem interfejsu Husdata 10, a z siecią domową łączy się przez Wi-Fi lub Ethernet. TapHome komunikuje się z H66 przez jej lokalne HTTP REST API (port 80, JSON); połączenie z chmurą nie jest potrzebne, a między pompą ciepła a TapHome nie ma okablowania.
Szablon odczytuje temperaturę zewnętrzną, zasilania, nośnika ciepła, pomieszczenia i ciepłej wody, stan sprężarki i alarmu oraz liczniki energii. Ustawia tryb grzania i chłodzenia oraz nastawę temperatury pomieszczenia i chłodzenia obiegu grzewczego 1, program ciepłej wody, dodatkową ciepłą wodę i cztery wejścia zewnętrzne pompy ciepła.
Szablon społeczności — jeszcze nie przetestowany z TapHome. Szablon powstał w portalu TapHome na podstawie listy zmiennych Husdata C10 i dwóch odpowiedzi wsparcia Husdata; nie został jeszcze sprawdzony w rzeczywistej instalacji, a doświadczenia z praktyki są mile widziane. Pobierz XML z tej strony lub z portalu TapHome: Husdata H66 – IVT Rego 2000 — szablon społeczności, i zaimportuj go jako nowy moduł.
Kompatybilne pompy ciepła i regulatory
Kabel 10 to interfejs Husdata dla regulatorów IVT / Bosch Rego 2000 i Rego 3000 / 3100; instrukcja instalacji Husdata dla niego wymienia IVT Geo, Air X, Vent 202, Airbox oraz Bosch Compress 7000 LWM i AW. Ten szablon jest napisany dla Rego 2000 — regulatora z czarno-białym wyświetlaczem i przyciskami, który lista zmiennych Husdata nazywa HMC:
- IVT AirX, Geo i AirSplit z Rego 2000
- Pompy ciepła Bosch z Rego 2000 (Pro Control 600)
Rego 3000 / 3100 z kolorowym ekranem dotykowym (HMI) używa innych wartości programu ciepłej wody i nie jest objęty szablonem. Szablon obejmuje obieg grzewczy 1 i ciepłą wodę; obieg grzewczy 2 (moduł zaworu mieszającego MM100) i basen (moduł MP100) nie wchodzą w jego zakres.
To, jakie wartości zgłasza pompa ciepła, zależy od jej typu i akcesoriów; strona HOME bramki H66 wyświetla wartości podłączonej pompy z ich numerami IDX. Temperatura wewnętrzna istnieje tylko z przewodowym czujnikiem pokojowym, nastawa chłodzenia tylko z zainstalowanym i włączonym obiegiem chłodzenia, pobór mocy tylko w nowszych pompach, a wejścia zewnętrzne nie występują w pompach na powietrze wywiewane (Vent).
Połączenie sprzętowe
Bramka H66 i kabel 10

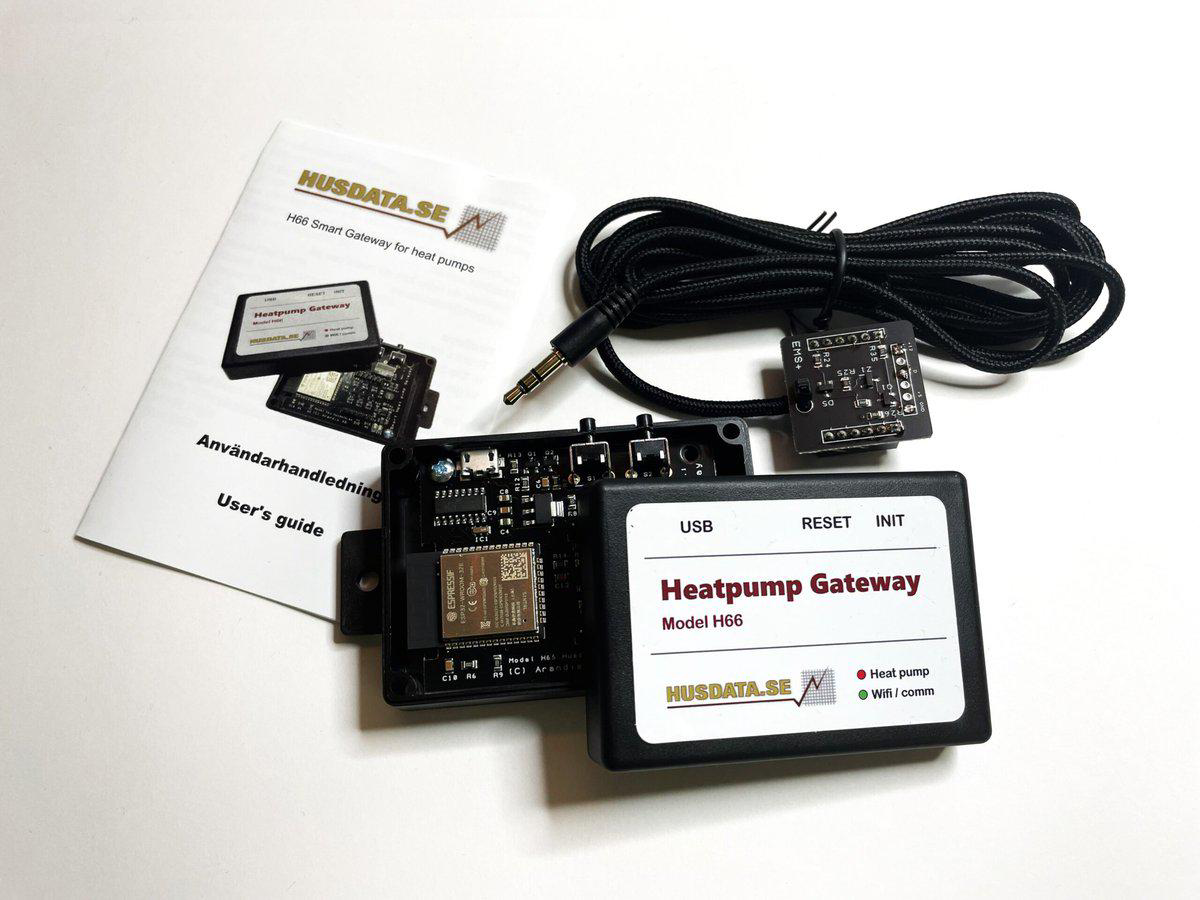

H66 jest sprzedawana jako jednostka główna razem z kablem do pompy ciepła — zamów ją z kablem 10.
| Wariant | Kod | Sieć |
|---|---|---|
| H66 WiFi Gateway | H66 | Wi-Fi 802.11 b/g/n, 2,4 GHz |
| H66 Ethernet + WiFi Gateway | H66-Eth | Ethernet 100 Mb/s i Wi-Fi 2,4 GHz |
Oba warianty otrzymują adres IP przez DHCP lub używają stałego IP. Przed pierwszym uruchomieniem otwórz obudowę H66 i podłącz kabel 10 do jednostki głównej; kierunek wyznacza wycięcie na kabel w obudowie. Kabel 10 starszej bramki Husdata H60 bez przeróbki nie działa z H66.
Podłączenie kabla 10 do Rego 2000
Starsza wersja kabla 10 ma wtyk jack 3,5 mm; obecna łączy się trzema przewodami bezpośrednio z listwą zaciskową EMS. Husdata zmieniła konstrukcję, ponieważ niektóre gniazda 3,5 mm były fabrycznie podłączone błędnie, co niszczyło bramki H66.
- Wyłącz zasilanie pompy ciepła i otwórz przednią pokrywę.
- Znajdź szarą jednostkę główną i jej listwę zaciskową oznaczoną EMS.
- Podłącz trzy przewody równolegle do przewodów, które już są na listwie:
| Przewód | Funkcja | Zacisk | Zacisk alternatywny |
|---|---|---|---|
| Biały | Dane EMS | 23 | 20 |
| Niebieski | Masa | 24 | 19 |
| Fioletowy | +12 V | 25 | 30 |
- Wsuń moduł interfejsu do H66, zamknij przednią pokrywę i włącz pompę ciepła.
Na zdjęciu listwy w instrukcji instalacji Husdata przewody są na zaciskach oznaczonych 23 BBT, 24 BBT gnd i 25 BBT 12VDC; alternatywne są oznaczone 20 EMS, 19 EMS gnd i 30 OUT 12VDC. Przewody, które już są na zaciskach 23–25, prowadzą tylko do złącza serwisowego i można je usunąć.
Kabel 10 zasila H66 z pompy ciepła (+12 V na fioletowym przewodzie), więc zewnętrzny zasilacz nie jest potrzebny. H66 pobiera 60 mA przy 12 V (0,8 W).
Gdy H66 jest podłączona do zasilania pompy ciepła, nie podłączaj do jej portu USB-C zasilacza ani komputera — może to uszkodzić komputer, H66 i pompę ciepła. Jeśli potrzebujesz portu USB, najpierw odłącz fioletowy przewód (+12 V) od modułu interfejsu.
Jednostka sterująca TapHome Core dociera do H66 przez sieć lokalną po jej adresie IP. Wi-Fi wymaga dobrego sygnału przy pompie ciepła; Husdata zaleca dla H66 osobną sieć Wi-Fi 2,4 GHz (w urządzeniach UniFi ustaw „802.11 DTIM Period” z Auto na 3). Tam, gdzie sygnał jest słaby, wariant z Ethernetem łączy się kablem sieciowym.
Konfiguracja
Pierwsze uruchomienie H66
- Włącz pompę ciepła. Zielona dioda LED H66 miga szybko — H66 jest w trybie punktu dostępowego. Jeśli nie miga, przytrzymaj przycisk INIT przez 2 sekundy.
- Połącz telefon lub komputer z siecią Wi-Fi „Husdata H66” (bez hasła) i otwórz w przeglądarce
husdata.net. - Wpisz SSID i hasło domowej sieci Wi-Fi (w obu rozróżniana jest wielkość liter) oraz adres e-mail — H66 będzie na niego wysyłać swój adres IP przy każdym uruchomieniu. Kliknij SAVE AND RESTART.
Ustawienia H66 dla TapHome
Otwórz interfejs WWW H66 pod jej adresem IP i ustaw:
| Ustawienie | Wartość | Dlaczego |
|---|---|---|
API_ENABLED | 2 (odczyt i zapis) | Domyślne 0 wyłącza API. 1 to tylko odczyt — wartości się pojawiają, ale każdy zapis z TapHome kończy się błędem. |
DHCP_ENAB z FIXED_IP, FIXED_SUB, FIXED_GW, FIXED_DNS | 0 i stały adres albo pozostaw DHCP i zarezerwuj adres w routerze | Szablon adresuje H66 po adresie IP; Husdata nie dokumentuje dla niej nazwy mDNS. |
WEB_PORT | 80 (domyślnie) | Szablon używa portu 80. Jeśli WEB_PORT został zmieniony, po imporcie zmień port modułu w TapHome. |
Po zmianie API_ENABLED uruchom H66 ponownie (przycisk Reset z boku) — zmiana działa dopiero po ponownym uruchomieniu. Adres IP H66 jest w routerze i w e-mailu wysyłanym przy uruchomieniu; krótkie naciśnięcie INIT sprawia, że obie diody LED wymrugują jego ostatnią cyfrę.
Typ regulatora HMC. Lista zmiennych Husdata C10 wymaga ustawienia typu regulatora (HMI / HMC) w ustawieniach H66, a szablon oczekuje HMC, typu Rego 2000. Żadne źródło Husdata nie podaje nazwy tego ustawienia ani miejsca, gdzie się znajduje — objaśnienie ustawień w instrukcji H66 go nie wymienia. Jeśli twoja H66 oferuje wybór HMI / HMC, wybierz HMC.
Hasło WWW. WEB_PASS chroni strony WWW H66. Szablon nie wysyła żadnych danych logowania, a Husdata nie dokumentuje, czy hasło WWW obowiązuje także dla API — nie zostało to sprawdzone. Dokumentacja API Husdata pokazuje, że /api/status zwraca konfigurację H66 razem z hasłem WWW, dlatego udostępniaj H66 tylko w sieci lokalnej i nie przekierowuj jej portu do internetu.
| Parametr importu | Opis |
|---|---|
IpAddress | Adres IP bramki Husdata H66 (domyślnie 192.168.1.100) |
Ustawienia pompy ciepła dla chłodzenia
Chłodzenie to wartość Chłodzenie urządzenia Tryb pracy (IDX 2202 = 3). Tej wartości nie ma na liście Husdata C10 — pochodzi z odpowiedzi wsparcia Husdata i nie została jeszcze przetestowana z TapHome. Pompę ciepła trzeba do tego przygotować:
- W menu serwisowym pompy ciepła musi być włączone „Cooling Heating” (wsparcie Husdata). To ustawienie instalatora w pompie ciepła, a nie w H66.
- W instrukcji instalatora IVT dla AirModule E 9/15 (jednostka wewnętrzna IVT AirX) chłodzenie jest funkcją obiegu — „Cooling” lub „Heating and cooling” (menu serwisowe › Set heating/cooling › Circuit 1) — a instrukcja podaje: „If cooling mode is used, a room controller is a must.” Regulator pokojowy (CR10 lub CR10H) wybiera się jako jednostkę obsługi obiegu grzewczego 1.
- Instrukcja zaleca czujniki kondensacji i izolację wszystkich rur przed kondensacją, ponieważ chłodzenie poniżej punktu rosy powoduje kondensację na podłodze i rurach; CR10H z czujnikiem wilgotności pozwala regulatorowi dopasować temperaturę zasilania do punktu rosy. Instrukcja to wydanie brytyjskie z 2014 roku (model brytyjski ma wyłączone chłodzenie), więc nazwy w menu mogą się różnić.
W trybie Auto pompa ciepła przełącza się między grzaniem a chłodzeniem według temperatury zewnętrznej; wartości domyślne IVT to grzanie poniżej 17 °C i chłodzenie powyżej 28 °C.
Ustawienia pompy ciepła dla wejść zewnętrznych
H66 symuluje sygnał na czterech wejściach zewnętrznych pompy ciepła (IDX 2233–2236). To, co wejście blokuje, ustawia się w pompie ciepła:
- Przytrzymaj przycisk Menu, aby wejść do menu serwisowego.
- Wybierz Heat pump › External inputs (w instrukcji instalatora IVT External connections).
- Wybierz wejście i to, co ma blokować — na przykład grzałkę wspomagającą na wejściu 1 i ciepłą wodę na wejściu 2.
Instrukcja instalatora IVT oferuje blokadę sprężarki, ciepłej wody, grzania, chłodzenia lub grzałki wspomagającej. Jej menu serwisowe konfiguruje tylko wejścia zewnętrzne 1–3, więc w niektórych instalacjach wejście 4 może nie działać. Pompy na powietrze wywiewane (Vent) nie mają wejść zewnętrznych.
Możliwości urządzeń
Obieg grzewczy 1
- Tryb pracy — Wyłączony, Auto, Stałe grzanie lub Chłodzenie. W trybie Auto pompa ciepła przełącza się według temperatury zewnętrznej między grzaniem a, jeśli jest włączone, chłodzeniem. Chłodzenie wymaga opisanych wyżej ustawień pompy ciepła i nie jest przetestowane z TapHome.
- Termostat pokojowy — temperatura przewodowego czujnika wewnętrznego i nastawa temperatury pomieszczenia, której regulator używa z czujnikiem wewnętrznym i/lub z wyświetlaczem w trybie Manual lub Optimized. Bez przewodowego czujnika urządzenie pokazuje ostrzeżenie i tylko nastawę, która działa dalej.
- Temperatura chłodzenia — nastawa chłodzenia, odczyt i zapis; ma ją tylko pompa ciepła z zainstalowanym i włączonym obiegiem chłodzenia.
Szablon zapisuje obie nastawy bez ograniczenia zakresu, a żadne źródło nie podaje zakresów, które przyjmuje Rego 2000 — utrzymuj wartości w granicach, na które pozwala wyświetlacz pompy ciepła. Tryb pracy 1 (Optimized / Auto według programu czasowego), krzywa grzewcza i ograniczenia mocy w menu serwisowym pozostają w pompie ciepła. Szablon nie używa emulacji regulatora pokojowego w H66, która może przekazywać do pompy ciepła temperaturę pomieszczenia z systemu automatyki domowej.
Temperatury
- Temperatura zewnętrzna
- Temperatura zasilania — woda kierowana do grzejników lub ogrzewania podłogowego
- Zasilanie nośnika ciepła i Powrót nośnika ciepła — wewnętrzny obieg nośnika ciepła pompy ciepła
- Temperatura ciepłej wody — górny czujnik zasobnika ciepłej wody; jego atrybut serwisowy Nastawa ciepłej wody pokazuje temperaturę docelową zgłaszaną przez regulator
H66 wysyła temperatury w dziesiątych częściach stopnia, a wartości ujemne jako 16-bitowe liczby bez znaku; szablon przelicza je na °C z rozdzielczością 0,1 °C.
Ciepła woda
- Program ciepłej wody — Wyłączony, ECO lub Comfort. ECO pozwala zasobnikowi bardziej się schłodzić, zanim zacznie się grzanie, i kończy przy niższej temperaturze; Comfort daje więcej i cieplejszej wody. Temperatury startu i zatrzymania każdego programu ustawia się w menu serwisowym pompy ciepła. Wartości 0 = Wyłączony, 1 = ECO i 2 = Comfort to wartości Rego 2000 (HMC); interfejs WWW H66 może oznaczać wartość 1 jako „Normal”. Każda inna wartość przełącza urządzenie w stan błędu.
- Dodatkowa ciepła woda — uruchamia funkcję dodatkowej ciepłej wody regulatora, na przykład żeby zgromadzić ciepłą wodę, gdy prąd jest tani. Jak długo działa i przy jakiej temperaturze się kończy, ustawia się w pompie ciepła.
Stan pompy ciepła
- Sprężarka — Pracuje / Zatrzymana. Atrybuty serwisowe: Prędkość sprężarki w procentach (Husdata: % to samo co Hz) i Moc sprężarki — moc wytwarzana przez sprężarkę, a nie pobór energii elektrycznej przez pompę ciepła.
- Alarm pompy ciepła — Alarm / OK. Gdy alarm jest aktywny, urządzenie pokazuje ostrzeżenie z ostatnim kodem błędu pompy ciepła jako surową liczbą, nieprzetłumaczoną na kody z wyświetlacza pompy ciepła.
Sterowanie zewnętrzne
- Sterowanie zewnętrzne 1–4 — Aktywne symuluje sygnał na wejściu zewnętrznym, a pompa ciepła blokuje to, co jest ustawione dla tego wejścia w jej menu serwisowym. Blokada działa natychmiast, przerywa pracę i trwa, dopóki wejście nie zostanie przełączone z powrotem na Nieaktywne.
Husdata ostrzega, że gdy pompą ciepła steruje automatyka, awaria w łańcuchu może zostawić pompę w niepożądanym stanie. Niech automatyka śledzi stan pracy i w razie potrzeby przywraca pompę, a ty przetestuj ją w kontrolowanych warunkach.
Energia
- Licznik energii elektrycznej — moc to pobór mocy elektrycznej pompy ciepła (zgłaszany w W, pokazywany w kW); zgłaszają go tylko nowsze pompy, pozostałe pokazują ostrzeżenie i pustą moc. Zużycie całkowite to zużycie sprężarki plus elektrycznej grzałki wspomagającej w kWh; bez licznika grzałki jest to tylko sprężarka, z ostrzeżeniem.
- Atrybuty serwisowe: Całkowite dostarczone ciepło — energia cieplna dostarczona przez pompę ciepła, a nie zużycie energii elektrycznej; Zużycie sprężarki i Zużycie grzałki wspomagającej — oba liczniki zużycia osobno.
Skalowanie niepotwierdzone. Żadne źródło nie podaje surowego skalowania prędkości sprężarki (IDX 3108, szablon dzieli przez 10), mocy sprężarki (IDX 9112, dzieli przez 10) ani liczników kWh (IDX 5C51, 5C54, 5C57, bez przeliczenia). Zanim użyjesz tych wartości w automatyce, porównaj je z wyświetlaczem pompy ciepła lub ze stroną HOME bramki H66.
Jak szablon komunikuje się z H66
Moduł co 30 s wysyła jedno GET /api/alldata. H66 odpowiada jednym obiektem JSON, który zawiera wszystkie wartości pompy ciepła pod ich czteroznakowym IDX z listy zmiennych Husdata C10 (na przykład "0007":65218 = −31,8 °C), a wszystkie urządzenia odczytują swoje wartości z tej jednej odpowiedzi. Zapisy to żądania GET /api/set?idx=XXXX&val=YYY; temperatury wysyła się ×10 (22,5 °C = 225). Urządzenie przejmuje stan z kolejnego odczytu, więc po zapisie jeszcze do 30 s może być widoczna stara wartość.
Każde zapisane ustawienie trafia do pamięci flash regulatora Rego. Według zasady Husdata należy pozostać poniżej około 7000 zapisów rocznie — około 19 dziennie dla całej pompy ciepła — więc zapisuj nastawy i tryby tylko wtedy, gdy się zmieniają.
Dlaczego HTTP API, a nie Modbus TCP. H66 jest też serwerem Modbus TCP, ale numer jej rejestru Modbus to pozycja wiersza wartości na stronie HOME bramki H66. Wsparcie Husdata potwierdza, że zależy on od modelu pompy ciepła rozpoznanego przez H66 i może się zmienić przy aktualizacji oprogramowania H66; H66 nie aktualizuje się sama, więc dzieje się to tylko po aktualizacji, którą ktoś uruchomi. HTTP API zamiast tego adresuje każdą wartość po jej IDX z listy C10.
Ręczna integracja przez Modbus TCP jest możliwa: ustaw
MODBUS_PORT(na przykład 502) i uruchom H66 ponownie, numery rejestrów weź z kolumny „Modbus” na stronie HOME bramki H66 (rejestry input dla wartości do odczytu, rejestry holding dla wartości do zapisu, wartości ×10), zapisuj tylko kodem funkcji 6 — zapis wielu rejestrów naraz nie jest obsługiwany — i po każdej aktualizacji H66 ponownie sprawdź numery rejestrów. Połączony może być tylko jeden klient Modbus.
Rozwiązywanie problemów
Błąd urządzenia „IDX … not found in H66 data”
Pompa ciepła nie zgłasza tej wartości; strona HOME bramki H66 pokazuje, jakie wartości ma podłączona pompa. Urządzenia odczytujące kilka wartości działają dalej, gdy brakuje wartości opcjonalnej, i zamiast błędu pokazują ostrzeżenie — Termostat pokojowy bez przewodowego czujnika wewnętrznego, Licznik energii elektrycznej bez poboru mocy lub licznika grzałki. Usuwaj urządzenie tylko wtedy, gdy brakuje wszystkich jego wartości; pozostałe urządzenia działają dalej.
Wszystkie urządzenia pokazują „No data from the H66 - see the module error”
Moduł nie mógł odczytać /api/alldata. „H66 /api/alldata failed: HTTP …” oznacza, że żądanie nie dostało odpowiedzi albo dostało błąd HTTP — sprawdź adres IP, WEB_PORT i API_ENABLED (po zmianie uruchom H66 ponownie). „H66 /api/alldata answer is not JSON” oznacza, że H66 odpowiedziała, ale nie danymi. W obu przypadkach otwórz w przeglądarce http://<H66-IP>/api/alldata: musi zwrócić obiekt JSON z wartościami IDX.
Zapis się nie udaje lub nie działa
- „Write IDX … failed” oznacza, że H66 nie odpowiedziała Ok. Sprawdź, czy
API_ENABLEDma wartość2i czy H66 została uruchomiona ponownie po zmianie. - H66 odpowiada Ok dla każdego IDX, także takiego, którego pompa ciepła nie ma, więc taki zapis nie jest zgłaszany jako błąd. Urządzenie dla brakującej wartości pokazuje już błąd odczytu „not found”.
- Tryb pracy ustawiony na Chłodzenie, ale pompa ciepła nie chłodzi — sprawdź opisane wyżej ustawienia pompy ciepła dla chłodzenia.
Błąd Programu ciepłej wody „not in the list - check controller type HMC”
Pompa ciepła zgłosiła wartość spoza 0–2. Albo regulator to Rego 3000 / 3100 (wartości HMI, nieobjęte), albo typ regulatora w H66 nie jest ustawiony na HMC.
H66 jest niedostępna
- Sprawdź zieloną diodę LED: jedno mignięcie = łączy się z Wi-Fi, dwa mignięcia = Wi-Fi OK i łączy się z pompą ciepła, krótkie–długie = błędne hasło Wi-Fi, krótkie–dwa długie = błędny SSID, wolne miganie = normalna praca, szybkie miganie = tryb punktu dostępowego.
- Jeśli adres IP się zmienił, znajdź nowy (router, e-mail przy uruchomieniu, krótkie naciśnięcie INIT) i ustaw stały IP lub rezerwację DHCP.
- Zgaszona lub stale świecąca czerwona dioda LED albo powtarzający się wzór szybkie mignięcie–ciemność oznacza problem z komunikacją z pompą ciepła (krótkie stałe świecenie podczas inicjalizacji H66 jest normalne) — sprawdź podłączenie kabla 10.
- Strona LOG w interfejsie WWW H66 pokazuje komunikaty o błędach. Przytrzymanie INIT przez 8 sekund przywraca H66 do ustawień fabrycznych.
