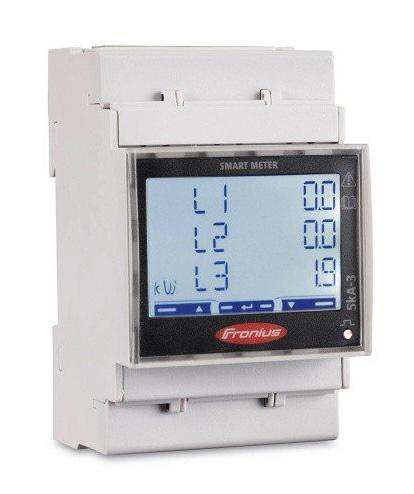

Fronius Smart Meter TS 65A-3 to 3-fazowy dwukierunkowy licznik energii montowany na szynie DIN, zaprojektowany do systemów fotowoltaicznych Fronius. Licznik komunikuje się przez Modbus RTU po RS-485 z falownikiem Fronius (lub Datamanagerem 2.0), który następnie udostępnia dane licznika przez Modbus TCP na porcie 502. TapHome łączy się z adresem IP Datamanagera falownika — nie bezpośrednio z licznikiem. Szablon TapHome zapewnia 2 urządzenia licznika energii do dwukierunkowego monitorowania energii: Import energii (z sieci) i Eksport energii (do sieci), wykorzystując rejestry SunSpec float model 211/212/213.
Licznik obsługuje bezpośredni pomiar prądu do 65 A (bez zewnętrznych przekładników prądowych) i pracuje w trzech konfiguracjach okablowania: 3-fazowy 4-przewodowy (3P4W), 3-fazowy 3-przewodowy (3P3W) i 2-fazowy 3-przewodowy (2P3W). Wszystkie wartości rejestrów to IEEE 754 Float32, odczytywane przez modele SunSpec float za pośrednictwem bramki Modbus TCP Fronius Datamanagera.
Podłączenie sprzętowe
Okablowanie RS-485 (licznik do falownika)
Fronius Smart Meter TS łączy się z falownikiem Fronius przez 3-przewodowy interfejs RS-485. Użyj kabla CAT5 lub wyższej kategorii:
- M+ (Smart Meter) do D+ na interfejsie Modbus falownika Fronius
- M- (Smart Meter) do D- na interfejsie Modbus falownika Fronius
- GND (Smart Meter) do - na interfejsie Modbus falownika Fronius
Smart Meter posiada wbudowany rezystor terminujący 120 omów. Aktywuj go, umieszczając zworkę między zaciskami M- i T na liczniku. Musi to być ustawione na ostatnim urządzeniu w łańcuchu RS-485. Maksymalna długość kabla to 300 m.
Połączenie sieciowe (falownik do TapHome)
Falownik Fronius (lub Datamanager 2.0) musi być podłączony do tej samej sieci co TapHome przez Ethernet. TapHome komunikuje się z adresem IP falownika przez Modbus TCP na porcie 502.
| |
Konfiguracja
Włączenie Modbus TCP na Fronius Datamanager
- Otwórz interfejs webowy Fronius Datamanagera w przeglądarce (użyj adresu IP falownika)
- Przejdź do Settings > Modbus
- Ustaw interfejs Modbus na tcp
- Upewnij się, że SunSpec Model Type jest ustawiony na float (modele 211/212/213 — wymagane przez szablon TapHome)
- Zapisz ustawienia
Konfiguracja licznika
Domyślne ustawienia licznika są kompatybilne z szablonem TapHome. Sprawdź następujące parametry na wyświetlaczu licznika:
| Parametr | Kod | Wymagana wartość | Domyślna |
|---|---|---|---|
| Typ systemu | P3 | 3Pn (3-fazowy 4-przewodowy) | 3Pn |
| Tryb pomiaru | P6 | B (dwukierunkowy) | B |
| Adres Modbus | P14 | 1 (licznik główny) | 1 |
| Prędkość transmisji | P15 | 9,6 kbit/s | 9,6 |
| Parzystość | P16 | Nie | Nie |
Adres Modbus na samym liczniku (P14, domyślny 1) to adres magistrali RS-485 między licznikiem a falownikiem. Modbus TCP slave ID używane przez TapHome (domyślne 240) jest konfigurowane w Fronius Datamanagerze i odnosi się do punktu końcowego danych licznika. To dwa różne adresy — nie należy ich mylić.
Aby zmienić parametry licznika, naciśnij i przytrzymaj Enter przez 2 sekundy, przejdź do P1, wprowadź hasło 2633, następnie przejdź do żądanego parametru.
Konfiguracja wielu liczników
System Fronius obsługuje do 4 liczników: jeden główny (adres 1) i do 3 dodatkowych (adresy 2-14). Każdy licznik musi mieć unikalny adres Modbus. Licznik główny jest zawsze pod adresem 1.
Parametry importu do TapHome
Po zaimportowaniu szablonu do TapHome sprawdź ustawienia połączenia modułu:
| Parametr | Wartość |
|---|---|
| Adres IP | IP Fronius Datamanagera (np. 192.168.1.x) |
| Port TCP | 502 |
| Slave ID | 240 |
Możliwości urządzenia
Szablon tworzy 2 urządzenia ModbusElectricityMeter do dwukierunkowego monitorowania energii. Oba urządzenia odczytują ten sam rejestr całkowitej mocy AC (H:40097, W), ale interpretują znak w różny sposób, aby rozdzielić import od eksportu. Moduł zawiera również 5 atrybutów serwisowych zapewniających identyfikację urządzenia z SunSpec Common Block.
Import energii (z sieci)
Śledzi energię pobraną z sieci:
- Całkowite zużycie — skumulowana importowana energia (H:40137, TotWhImp, Wh dzielone przez 1000 na kWh)
- Zapotrzebowanie na moc — moc importu w czasie rzeczywistym (H:40097, W dzielone przez 1000 na kW). Wartości dodatnie wskazują pobór z sieci.
Eksport energii (do sieci)
Śledzi energię oddaną do sieci z systemu fotowoltaicznego:
- Całkowite zużycie — skumulowana eksportowana energia (H:40129, TotWhExp, Wh dzielone przez 1000 na kWh)
- Zapotrzebowanie na moc — moc eksportu w czasie rzeczywistym (H:40097, W dzielone przez -1000 na kW). Dzielenie przez ujemne 1000 konwertuje ujemne wartości watów (oddawanie do sieci) na dodatnie wartości kW.
Rozdzielenie importu/eksportu wykorzystuje znak rejestru mocy AC (H:40097). Dodatnie watty wskazują pobór z sieci (import), ujemne watty wskazują oddawanie do sieci (eksport). Jest to standardowa konwencja znaku SunSpec dla liczników w punkcie przyłączenia do sieci. Upewnij się, że tryb pomiaru B (dwukierunkowy) jest włączony na liczniku (parametr P6) dla prawidłowych oddzielnych liczników energii importu/eksportu.
Atrybuty serwisowe modułu
Moduł udostępnia 5 atrybutów identyfikacyjnych z SunSpec Common Block:
- Producent — ciąg producenta licznika (H:40004, String32)
- Model urządzenia — nazwa modelu licznika (H:40020, String32)
- Opcje — ciąg opcji urządzenia (H:40036, String16)
- Wersja SW miernika — wersja firmware licznika (H:40044, String16)
- Numer seryjny miernika — numer seryjny licznika (H:40052, String32)
Dodatkowe możliwości
Model SunSpec float 213 udostępnia dodatkowe rejestry, które nie są obecnie używane przez szablon TapHome, w tym prądy fazowe, napięcia fazowe (faza-zero i faza-faza), częstotliwość AC, moc fazową (czynna, pozorna, bierna), współczynnik mocy fazowej, liczniki energii fazowej (import/eksport) oraz akumulatory energii pozornej. Mogą zostać dodane w przyszłej aktualizacji szablonu.
Rozwiązywanie problemów
Brak komunikacji
- Sprawdź, czy Modbus TCP jest włączony na Fronius Datamanagerze (Settings > Modbus > tcp)
- Potwierdź, że SunSpec Model Type jest ustawiony na float w Datamanagerze — szablon TapHome wymaga modeli float (211/212/213), nie modeli integer+scale factor (201/202/203)
- Sprawdź, czy TapHome używa prawidłowego adresu IP Fronius Datamanagera/falownika, nie samego licznika
- Sprawdź, czy Slave ID wynosi 240 w ustawieniach modułu TapHome
- Upewnij się, że kabel RS-485 między licznikiem a falownikiem jest prawidłowo podłączony (M+ do D+, M- do D-, GND do -)
- Sprawdź terminację RS-485 — aktywuj wbudowaną terminację na ostatnim urządzeniu, łącząc zworką M- i T
Nieprawidłowe odczyty
- Potwierdź, że tryb pomiaru jest ustawiony na B (dwukierunkowy) na liczniku (parametr P6) — tryb A nie rozdziela energii importu/eksportu
- Jeśli wartości mocy są zawsze zerowe, sprawdź, czy typ systemu licznika (P3) odpowiada faktycznemu okablowaniu — 3Pn dla 3-fazowego 4-przewodowego, 3P dla 3-fazowego 3-przewodowego
- Jeśli moc eksportu pokazuje wartości ujemne, szablon działa prawidłowo — dzielenie przez -1000 w urządzeniu eksportu konwertuje ujemne watty na dodatnie kW
Przekroczenia czasu komunikacji
Fronius zaleca minimum 10 sekund między zapytaniami Modbus. W przypadku przekroczeń czasu upewnij się, że żadni inni klienci Modbus TCP (jak Home Assistant lub narzędzia do monitorowania instalacji solarnych) nie odpytują jednocześnie Datamanagera. Obsługiwane są wyłącznie zapytania sekwencyjne — równoległe żądania mogą powodować awarie komunikacji.
