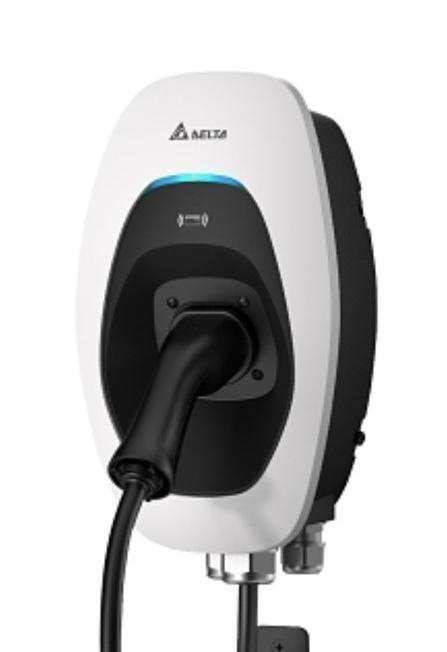

Delta AC MAX Smart to wallbox AC trybu 3 (Mode 3) do ładowania pojazdów elektrycznych, dostępny w wariantach 7 kW (jednofazowy), 11 kW i 22 kW (trójfazowy). Komunikuje się z TapHome przez Modbus TCP po Ethernecie na porcie 502 — nie jest wymagane okablowanie RS-485 (w przeciwieństwie do AC MAX Basic, który używa Modbus RTU).

Szablon zapewnia monitorowanie stanu ładowarki i EVSE, pomiar mocy w czasie rzeczywistym oraz zapisywalny rejestr do sterowania limitem mocy ładowania. AC MAX Smart obsługuje jedno złącze EVSE z adresowaniem opartym na offsecie (EVSE 1 = rejestr bazowy + 1000).

AC MAX Smart współdzieli ten sam dokument rejestrów Modbus co wariant Basic, ale społeczność evcc zgłasza, że kilka rejestrów na poziomie EVSE (A:1001, A:1003, A:1007, A:1017, A:1019, A:1047) nie działa na wariancie Smart. Rejestry te są zawarte w szablonie i mogą działać z nowszymi wersjami firmware.

Podłączenie sprzętowe

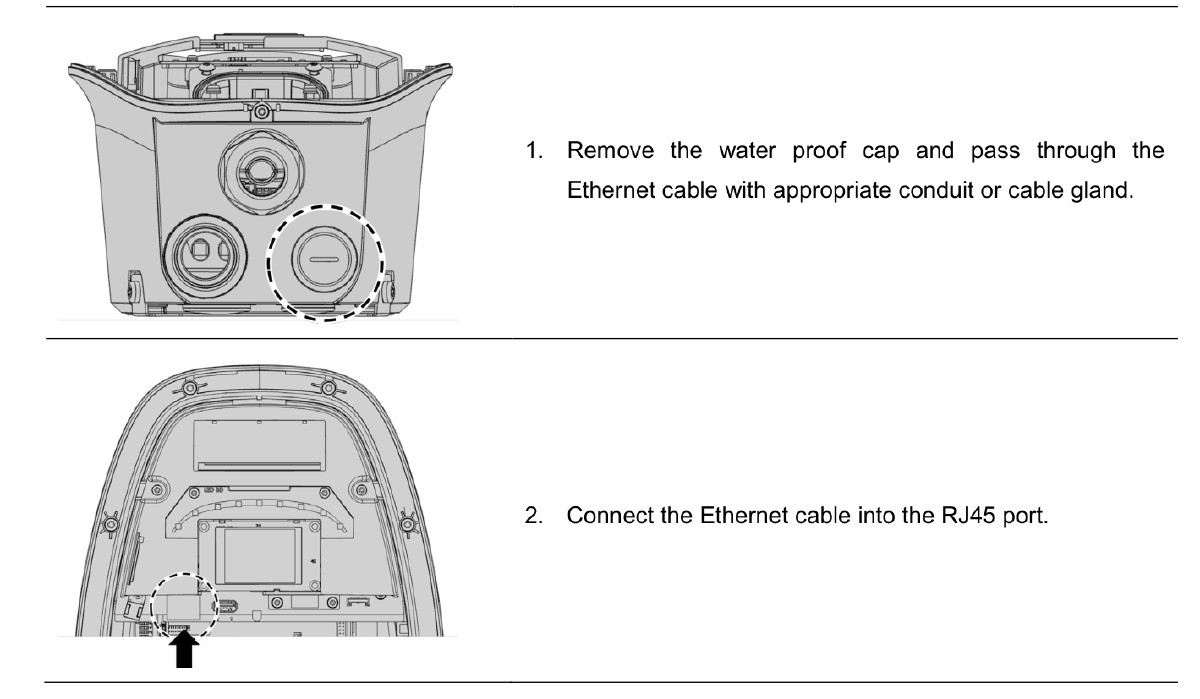

AC MAX Smart łączy się przez Ethernet (RJ45). Port Ethernet znajduje się za wodoszczelną zaślepką na spodzie urządzenia.

1. Zdejmij wodoszczelną zaślepkę
2. Przeprowadź kabel Ethernet przez odpowiedni kanał lub dławnicę kablową
3. Podłącz kabel RJ45 do portu Ethernet
4. Zabezpiecz dławnicę kablową

Użyj kabla Ethernet kategorii 5 (Cat 5) lub lepszego. Podłącz ładowarkę do tej samej sieci lokalnej co TapHome Core.

Podłączenie zasilania

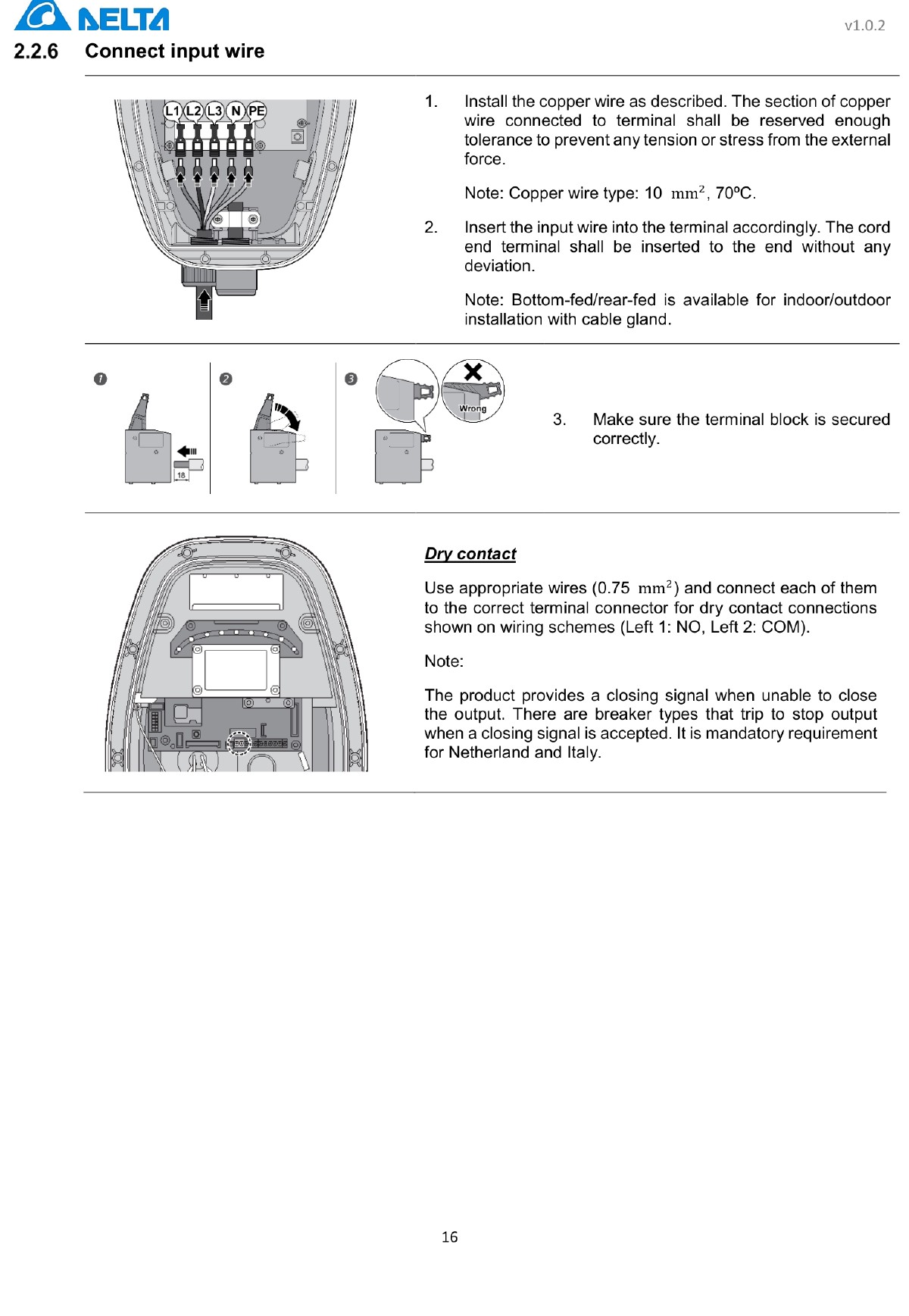

Listwa zaciskowa wewnątrz urządzenia przyjmuje przewody L1, L2, L3, N i PE. Użyj przewodu miedzianego 10 mm² z tulejkami kablowymi (DIN 46228-4).

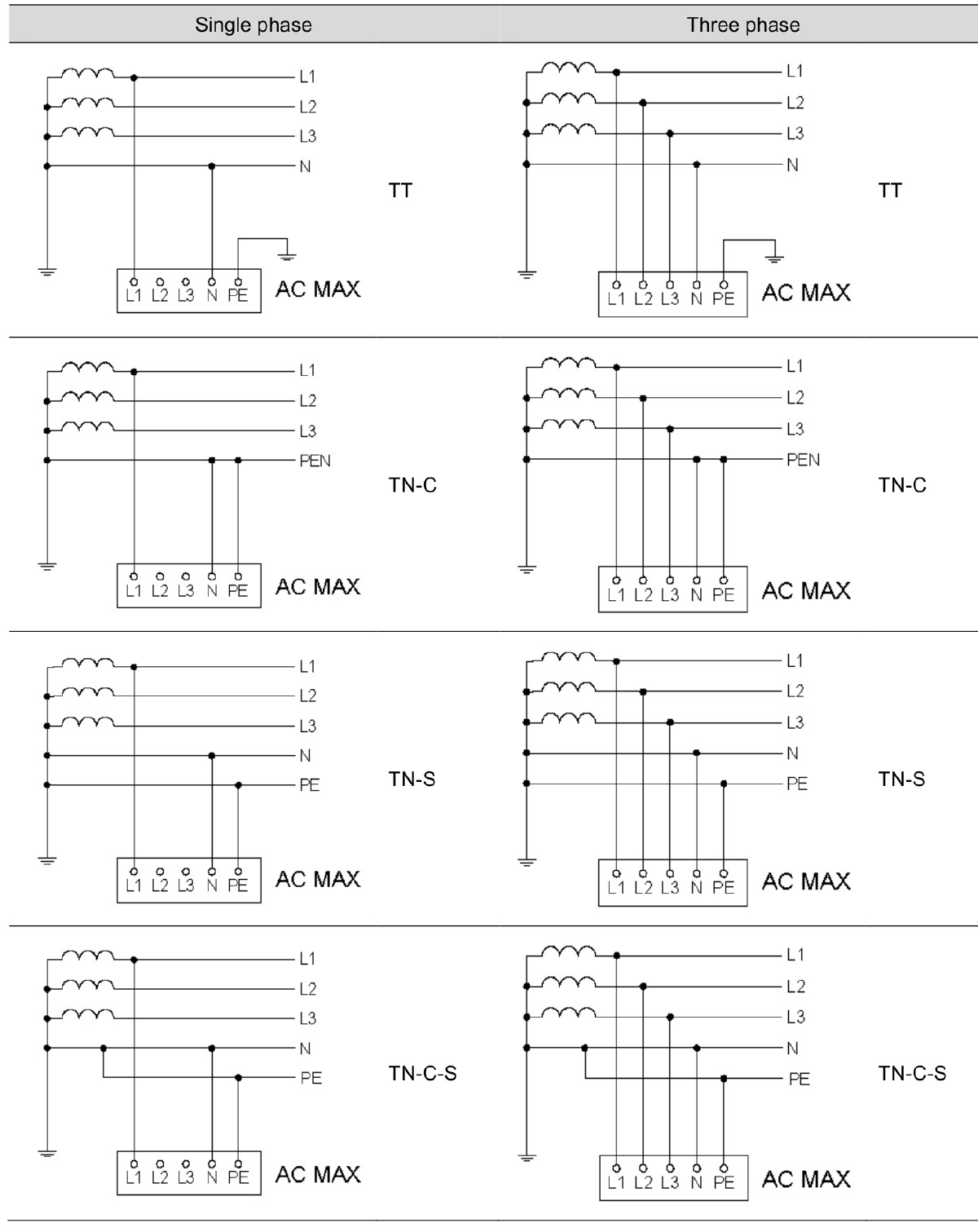

Schematy podłączeń według systemu uziemienia

Ładowarka obsługuje systemy uziemienia TT, TN-C, TN-S, TN-C-S i IT zarówno w konfiguracji jednofazowej, jak i trójfazowej.

• Jednofazowe: L1, N, PE
• Trójfazowe: L1, L2, L3, N, PE (lub L1, L2, L3, PE dla systemu IT)

W przypadku instalacji w Wielkiej Brytanii z systemami TN-C-S ładowarka wymaga osobnego uziemienia do systemu TT. Uziemienie PME nie może być stosowane dla zewnętrznych punktów ładowania.

Konfiguracja

Ustawienia przełączników DIP

Sześć przełączników DIP na płycie sterującej konfiguruje zachowanie ładowarki. Dostęp wymaga zdjęcia przedniej i środkowej pokrywy (Torx T20/T30).

Ustawienia maksymalnego prądu (Pin 4/5/6):

* Zależy od konfiguracji modelu. Dla modeli 16 A ustawienia powyżej 16 A wracają do 6 A.

Ustaw przełączniki DIP maksymalnego prądu przed uruchomieniem. Niektóre pojazdy nie rozpoczynają sesji ładowania przy 6 A (wartość domyślna).

Włączanie komunikacji Modbus

AC MAX Smart ma domyślnie włączony Modbus TCP na porcie 502. Do aktywacji komunikacji Modbus nie jest wymagana żadna specjalna konfiguracja.

Ładowarka musi być ustawiona w trybie „Local operation" (nie OCPP-managed), aby zewnętrzne sterowanie przez Modbus działało. Konfiguruje się to przez Web Configuration Tool.

Web Configuration Tool

Dostęp do interfejsu konfiguracyjnego ładowarki:

Przez Ethernet:

1. Skonfiguruj IP laptopa: 192.168.123.101, Subnet: 255.255.255.0
2. Otwórz przeglądarkę, przejdź do 192.168.123.123

Przez WiFi:

1. Połącz się z SSID: Delta-{serial_number}
2. Hasło: zobacz Quick Installation Guide
3. Otwórz przeglądarkę, przejdź do 192.168.5.1

Logowanie: Użytkownik: admin, Hasło: zobacz Quick Installation Guide. Po 5 nieudanych próbach konto zostaje zablokowane na 5 minut.

Podczas importu szablonu w TapHome podaj:

• IP Address — adres IP ładowarki w sieci lokalnej
• Slave ID — adres Modbus slave (domyślny: 1)

Przypisz ładowarce statyczny adres IP lub rezerwację DHCP w ustawieniach routera, aby adres nie zmienił się po przerwie w zasilaniu. Ładowarka nie obsługuje odkrywania mDNS.

Możliwości urządzenia

Stan ładowarki i EVSE

Szablon udostępnia trzy wskaźniki stanu:

• Stan ładowarki — ogólny stan ładowarki z rejestru A:100: Niegotowa (0), Sprawna (1) lub Uszkodzona (2)
• Stan EVSE — stan EVSE oparty na OCPP z rejestru A:1000 z 10 stanami: Niedostępny, Dostępny, Zajęty, Przygotowanie, Ładowanie, Kończenie, Wstrzymane EV, Wstrzymane EVSE, Niegotowy, Uszkodzony. Jest to główny rejestr stanu potwierdzony jako działający na wariancie Smart.
• Stan ładowania — stan procesu ładowania z rejestru A:1001 ze stanami od „nie rozpoczęto" przez „ładowanie" do „zakończone" lub „błąd". Społeczność zgłasza, że ten rejestr może na wariancie Smart zwracać „illegal data address" — zamiast niego użyj Stan EVSE.

Pomiar mocy i energii

Pomiary elektryczne w czasie rzeczywistym z EVSE:

• Moc ładowania — chwilowa moc ładowania w watach (A:1005). Potwierdzona jako działająca na wariancie Smart, choć niektóre wersje firmware mogą wykazywać rozbieżności w formacie UINT32.
• Napięcie wyjściowe — napięcie ładowania w woltach (A:1003, skalowane /10)
• Prąd wyjściowy — prąd ładowania w amperach (A:1007, skalowany /100)
• Naładowana energia — energia przekazana do EV podczas bieżącej sesji w Wh (A:1019)
• Całkowity pobór mocy — całkowity pobór mocy na przyłączu sieciowym w watach (A:1047)
• Czas ładowania — czas trwania bieżącej sesji ładowania w minutach (A:1017, konwertowany z sekund /60)

Testy społeczności wskazują, że rejestry A:1003, A:1007, A:1017, A:1019 i A:1047 mogą na niektórych wersjach firmware Smart zwracać wartości zerowe. Rejestry te są zawarte w szablonie i mogą działać z nowszym firmware. Rejestr Moc ładowania (A:1005) i Stan EVSE (A:1000) są potwierdzone jako działające.

Sterowanie ładowaniem

• Limit mocy ładowania (H:1600) — ustawia maksymalną moc ładowania w watach. Zapisanie wartości 0xFFFFFFFF usuwa limit (wyświetlane jako pusta wartość). Odczyt jest potwierdzony jako działający na wariancie Smart. Zapis może nie mieć efektu na wszystkich wersjach firmware.

Dodatkowe możliwości

AC MAX Smart udostępnia również rejestry poboru mocy sieciowej na fazę (L1, L2, L3), prądu EVSE na fazę, maksymalnej/minimalnej mocy ładowania określonej przez EVSE, stanu wtyczki IEC 62196 i ID uwierzytelniania RFID. Rejestry timeout komunikacji (H:201-203) umożliwiają konfigurację awaryjnego poziomu mocy, jeśli w określonym interwale nie zostanie odebrany żaden polecenie Limit mocy ładowania. Rejestr Wstrzymanie ładowania (H:1602) obecny w szablonie wariantu Basic nie jest zawarty w szablonie Smart, ale może być dostępny. Mogą zostać dodane w przyszłej aktualizacji szablonu.

Funkcja timeout komunikacji (rejestry H:201-203) jest przydatna dla bezpieczeństwa: jeśli TapHome utraci komunikację z ładowarką, automatycznie zostanie zastosowany wstępnie skonfigurowany awaryjny poziom mocy. Można to skonfigurować bezpośrednio poprzez zapisy Modbus do H:201 (włączenie), H:202 (timeout w sekundach, 0-600) i H:203 (awaryjna moc w watach).

Rozwiązywanie problemów

Brak komunikacji Modbus

1. Sprawdź, czy kabel Ethernet jest podłączony do portu RJ45 (nie do portu USB)
2. Potwierdź, że ładowarka jest ustawiona w trybie „Local operation" (nie OCPP-managed)
3. Upewnij się, że TapHome Core i ładowarka są w tej samej sieci/podsieci
4. Sprawdź, czy port Modbus TCP 502 nie jest blokowany przez zaporę sieciową
5. Spróbuj uzyskać dostęp do Web Configuration Tool (192.168.123.123 przez Ethernet), aby zweryfikować dostępność ładowarki

Błędy odczytu rejestrów (illegal data address)

Niektóre rejestry EVSE (szczególnie A:1001 Stan ładowania) zwracają na wariancie Smart „illegal data address". Jest to znane ograniczenie. Do monitorowania stanu użyj zamiast tego rejestru Stan EVSE (A:1000).

Moc ładowania pokazuje nieprawidłowe wartości

Rejestr Moc ładowania (A:1005) może na niektórych wersjach firmware wykazywać rozbieżności w formacie UINT32. Jeśli wartość wydaje się nieprawidłowa, sprawdź wersję firmware przez Web Configuration Tool i zaktualizuj, jeśli dostępna jest nowsza wersja.

Limit mocy ładowania nie działa

Na niektórych wersjach firmware zgłoszono nieskuteczność zapisu do H:1600. Upewnij się, że firmware ładowarki jest aktualny. Aktualizacje firmware można przesłać przez Web Configuration Tool.
