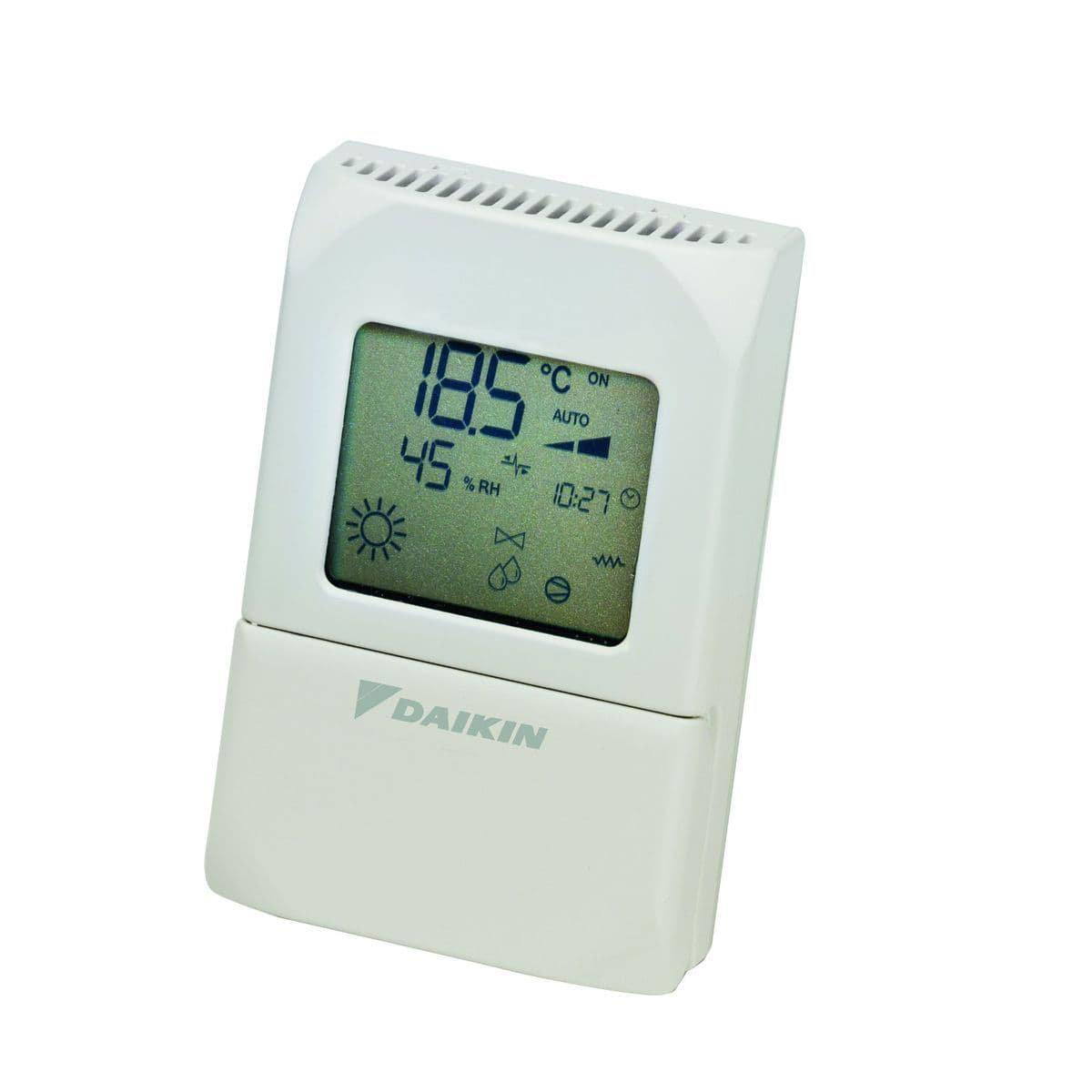

Daikin FWEC3 (model FWEC3A) to elektroniczny sterownik Advanced Plus LCD do wewnętrznych jednostek fan coil. Komunikuje się przez Modbus RTU po RS-485 i umożliwia sterowanie trybem pracy, nastawami temperatury, prędkością wentylatora oraz stanem włączenia/wyłączenia jednostki przez TapHome.
Sterownik obsługuje systemy fan coil 2-rurowe i 4-rurowe z maksymalnie 38 konfiguracjami systemowymi (parametr P00), 3 lub 4 prędkości wentylatora lub modulowaną pracę wentylatora oraz opcjonalne monitorowanie temperatury wody. Sieć master-slave RS-485 obsługuje do 247 sterowników slave.
Podłączenie sprzętowe
Okablowanie RS-485
Płytka elektroniczna FWEC3 zapewnia zaciski RS-485 oznaczone A(-), B(+) i GND do komunikacji Modbus RTU.
Podłącz za pomocą 3-przewodowego połączenia RS-485:
- A(-) na FWEC3 → A-/D- na TapHome RS-485
- B(+) na FWEC3 → B+/D+ na TapHome RS-485
- GND na FWEC3 → GND na zasilaczu TapHome (obowiązkowe)
Specyfikacja kabla:
- Typ: AWG 24, ekranowany kabel 2-żyłowy (średnica 0,511 mm)
- Rezystor terminujący wymagany na obu końcach magistrali RS-485 (układ master-slave)
- Ekran uziemić tylko z jednej strony, aby uniknąć pętli masowych
Przewód GND musi być połączony między sterownikiem FWEC3 a TapHome. Bez prawidłowego uziemienia wystąpią błędy komunikacji. Zastosuj uziemienie jednopunktowe dla ekranu kabla.
Schemat okablowania

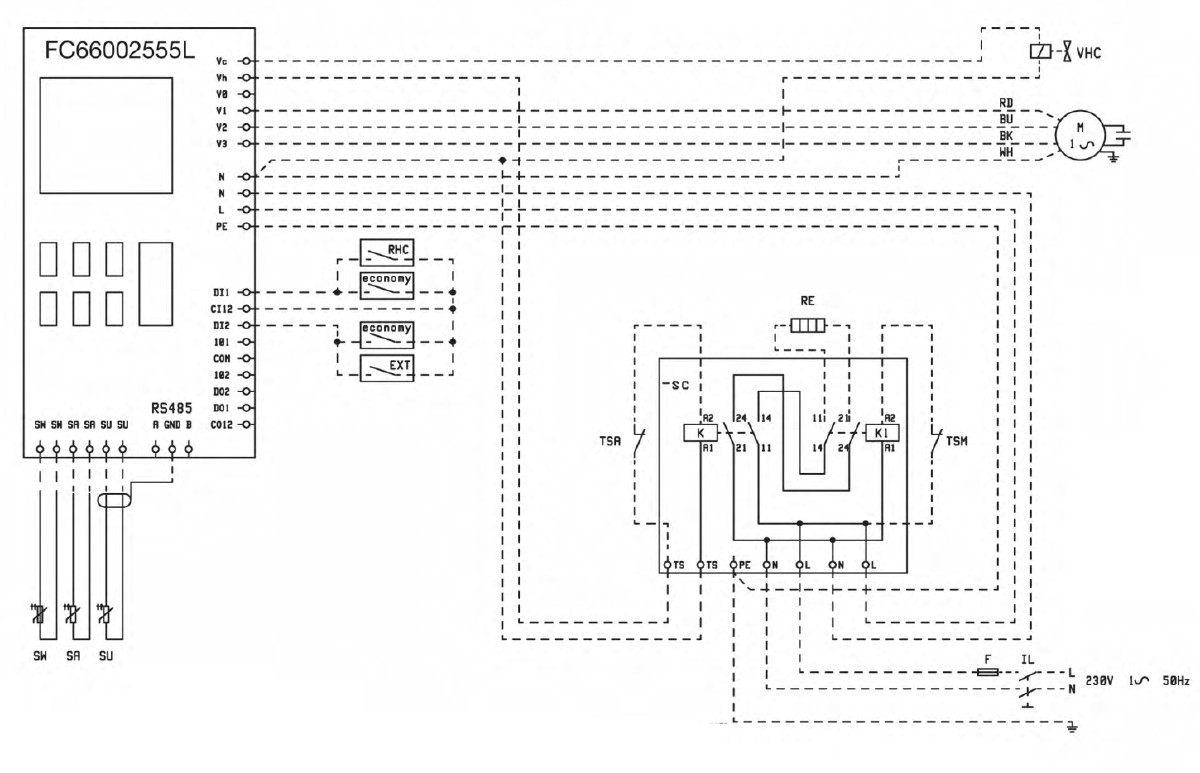

Górny diagram przedstawia typowe okablowanie fan coil 2-rurowego, 3-prędkościowego ze sterownikiem FWEC3. Zaciski magistrali RS-485 (A, B, GND) znajdują się w lewej dolnej części płytki elektronicznej, obok wejść czujników (SA, SW, SU) i wyjść cyfrowych/analogowych.

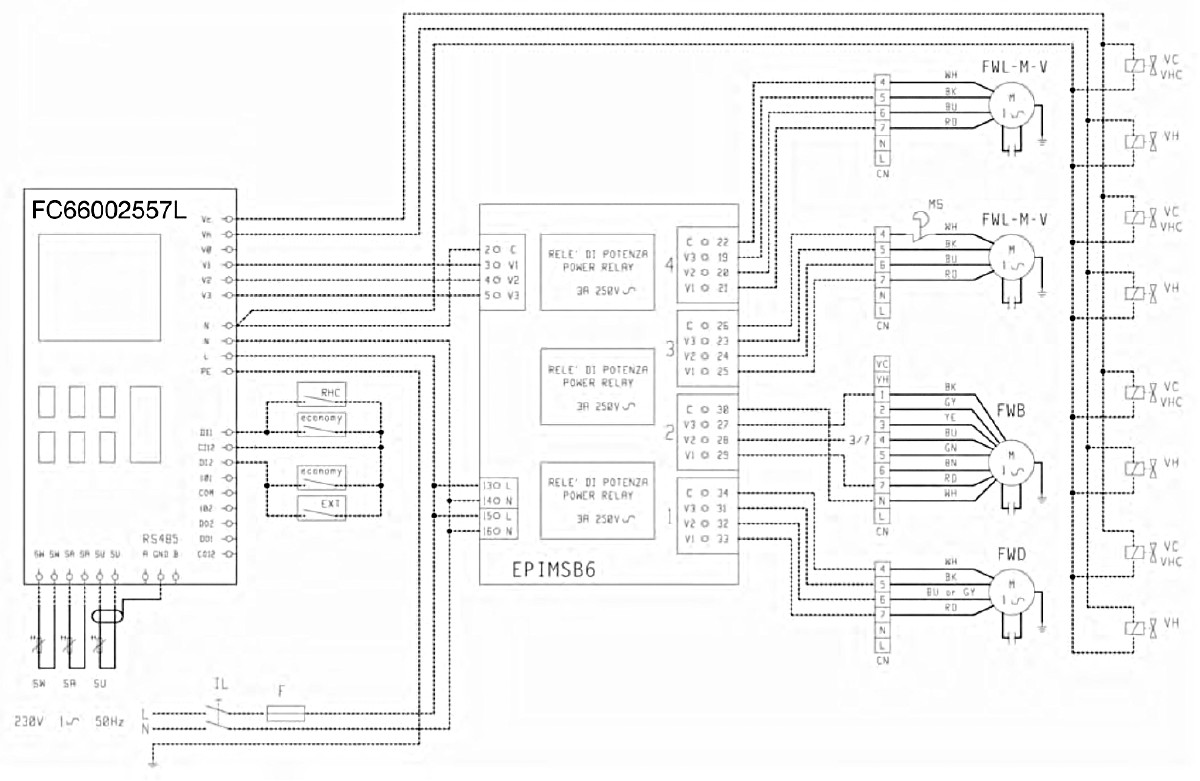

Dolny diagram przedstawia konfigurację 4-rurową z płytką rozszerzeń EPIMSB6 dla dodatkowych wyjść zaworowych i silnikowych. Połączenie RS-485 pozostaje na głównej płytce FWEC3.
Konfiguracja
Adres Modbus (P02)
Adres slave Modbus konfiguruje się za pomocą parametru P02 na sterowniku:
- Wyłącz termostat
- Naciśnij jednocześnie przyciski Góra i Dół, aby wejść na ekran hasła
- Wprowadź hasło 10 i potwierdź
- Przejdź do parametru P02
- Ustaw żądany adres Modbus (1–254 dla slave, 255 dla master)
- Potwierdź i wyjdź z trybu konfiguracji
Domyślny adres slave to 1. Po zmianie P02 wyłącz i włącz zasilanie sterownika, aby nowy adres zaczął obowiązywać.
Parametry komunikacji
FWEC3 używa stałych ustawień komunikacyjnych, które muszą odpowiadać konfiguracji TapHome Modbus RTU CCU:
| Parametr | Wartość |
|---|---|
| Prędkość transmisji | 9600 |
| Parzystość | Brak |
| Bity danych | 8 |
| Bity stopu | 2 |
Wzorzec włączania supervisora
FWEC3 używa wzorca włączania supervisora na rejestrze H:50. Każda funkcja sterowania (włączenie/wyłączenie, tryb, nastawa, prędkość wentylatora) ma dedykowany bit włączający w starszym bajcie H:50. Odpowiedni bit sterujący w młodszym bajcie nie ma żadnego efektu, dopóki jego bit włączający nie jest ustawiony.
Szablon TapHome zawiera cztery akcje serwisowe na poziomie modułu do włączenia sterowania supervisorem:
| Akcja serwisowa | Bit | Co włącza |
|---|---|---|
| Włącz supervisor On/Off | H:50 bit 8 | Sterowanie włączeniem/wyłączeniem jednostki przez urządzenie State |
| Włącz supervisor trybu | H:50 bit 9 | Przełączanie trybu Cool/Heat przez urządzenie Mode |
| Włącz supervisor nastawy | H:50 bit 13 | Zmiana nastawy temperatury przez Thermostat |
| Włącz supervisor prędkości wentylatora | H:50 bit 15 | Sterowanie prędkością wentylatora przez urządzenie Fan Speed |
Po zaimportowaniu szablonu uruchom wszystkie cztery akcje serwisowe przed próbą sterowania jednostką fan coil. Bez włączenia bitów supervisora polecenia zapisu z TapHome są przez sterownik cicho ignorowane.
Funkcje urządzenia
Sterowanie trybem pracy i stanem
- Mode — wybiera tryb pracy: Cool, Heat, Fan lub Dry. Odczytuje bit 1 rejestru statusu (A:0) i zapisuje przez bit supervisora 1 w H:50. Atrybut serwisowy pokazuje, czy nadzór trybu jest aktualnie włączony.
- State — włącza i wyłącza jednostkę fan coil. Odczytuje bit 0 rejestru statusu (A:0) i zapisuje przez bit supervisora 0 w H:50. Atrybut serwisowy pokazuje, czy nadzór włączenia/wyłączenia jest aktualnie włączony.
Monitorowanie i sterowanie temperaturą
- Thermostat — zapewnia regulację temperatury pokojowej. Odczytuje aktualną temperaturę pokojową z A:2, aktualną nastawę z A:8 i wilgotność z A:3. Skrypt zapisu automatycznie wybiera odpowiedni rejestr nastawy w zależności od aktualnego trybu pracy: H:52 dla chłodzenia lub H:53 dla ogrzewania. Atrybuty serwisowe pokazują status supervisora nastawy oraz minimalne/maksymalne limity nastawy dla chłodzenia (H:54–H:55) i ogrzewania (H:56–H:57).
- Water Temperature — odczytuje temperaturę wody w rurze z rejestru A:4 z automatycznym dzieleniem przez 100 w celu konwersji na stopnie Celsjusza. Ten czujnik jest dostępny tylko gdy zainstalowana jest sonda temperatury wody (parametr P04=1).
Sterowanie prędkością wentylatora
- Fan Speed — wybiera spośród pięciu poziomów prędkości: Off, Very low, Low, Medium i High (wartości 0–4). Odczytuje aktualną prędkość z A:1 i zapisuje do H:58. Dla jednostek z modulowanym sterowaniem wentylatorem H:58 przyjmuje wartość procentową. Atrybuty serwisowe pokazują tryb wentylatora modulowanego (Off, Manually forced, Automatic) z H:60 oraz czy supervisor prędkości wentylatora jest włączony.
Dodatkowe funkcje
Sterownik FWEC3 udostępnia również rejestry dla aktywnej nastawy temperatury (A:7), odczytu konfiguracji systemu (A:5), monitorowania wyjść analogowych (A:15–A:16), trybu ekonomicznego z korektą nastawy (H:50 bit 3 + H:59), programów godzinowych (H:51), blokady klawiatury (H:50 bit 5) i statusu osuszania (A:0 bit 12). Mogą one zostać dodane w przyszłej aktualizacji szablonu.
Modułowy ReadScript monitoruje bit 5 rejestru statusu (A:0) i zgłasza błąd „General alarm on unit" w TapHome, gdy na jednostce fan coil zostanie wykryty stan alarmowy.
Rozwiązywanie problemów
Sterownik nie reaguje na zmiany trybu/nastawy/wentylatora
Jest to najczęstszy problem. Bity włączające supervisora w H:50 muszą być ustawione, zanim sterowanie BMS będzie działać:
- Otwórz moduł Daikin FWEC3 w TapHome
- Uruchom wszystkie cztery akcje serwisowe: Włącz supervisor On/Off, Włącz supervisor trybu, Włącz supervisor nastawy, Włącz supervisor prędkości wentylatora
- Spróbuj ponownie wykonać polecenie sterowania
Brak komunikacji Modbus
- Sprawdź okablowanie RS-485: Zweryfikuj, czy A(-), B(+) i GND są prawidłowo podłączone i przewód GND jest obecny
- Zweryfikuj adres slave: Potwierdź, że parametr P02 odpowiada Slave ID skonfigurowanemu w TapHome (domyślny: 1)
- Sprawdź ustawienia komunikacji: TapHome musi być ustawiony na 9600 baud, brak parzystości, 8 bitów danych, 2 bity stopu (uwaga: 2 bity stopu, nie 1)
- Rezystor terminujący: Dla długich magistrali lub wielu jednostek upewnij się, że rezystory terminujące są obecne na obu końcach magistrali RS-485
Temperatura wody pokazuje zero
Czujnik temperatury wody (A:4) wymaga fizycznej sondy wodnej i parametru P04 ustawionego na 1 (dostępny). Jeśli P04=0, rejestr zwraca 0.
Termostat zapisuje do niewłaściwego rejestru nastawy
Szablon automatycznie wybiera H:52 (chłodzenie) lub H:53 (ogrzewanie) na podstawie aktualnego bitu trybu (A:0 bit 1). Jeśli tryb zmieni się między zapisami nastaw, nastawa może zostać zapisana do rejestru poprzedniego trybu. Upewnij się, że tryb jest stabilny przed zmianą nastawy.
