Brink Flair

Modbus RTU

Dodane przez

Ostatnia aktualizacja: 03. 2026

Brink Climate Systems

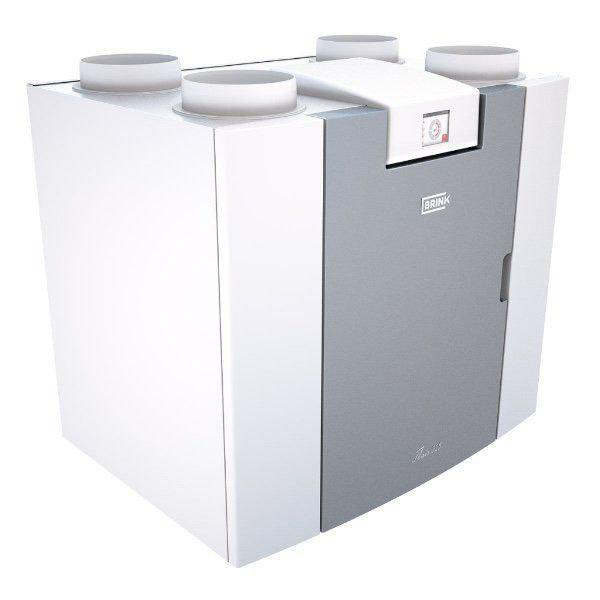

Brink Flair to rekuperator (HRV), który łączy się z TapHome przez Modbus RTU po RS-485. Szablon TapHome obsługuje modele Flair 325 i Flair 400 i działa w trybie sterowania przepływem, umożliwiając bezpośrednie ustawianie wartości zadanej przepływu powietrza w m3/h. Szablon zapewnia sterowanie przepływem z trybem czuwania, zarządzanie zaworem bypassu, monitorowanie prędkości wentylatorów ze szczegółową diagnostyką, odczyty temperatury i wilgotności powietrza nawiewanego i wywiewanego, stan filtra z możliwością resetowania oraz do czterech czujników CO2.

Brink Flair używa płytki drukowanej UWA2-B (wersja standardowa) lub UWA2-E (wersja Plus) do komunikacji Modbus. Nie jest wymagany żaden dodatkowy adapter ani moduł — interfejs RS-485 jest wbudowany bezpośrednio w urządzenie.

Połączenie sprzętowe

Złącze RS-485

Połączenie Modbus RS-485 używa czerwonego złącza 3-pinowego:

Wersja standardowa (tylko UWA2-B): Podłącz do złącza X15 na płytce UWA2-B
Wersja Plus (UWA2-B + UWA2-E): Podłącz do złącza X06 na płytce UWA2-E Plus

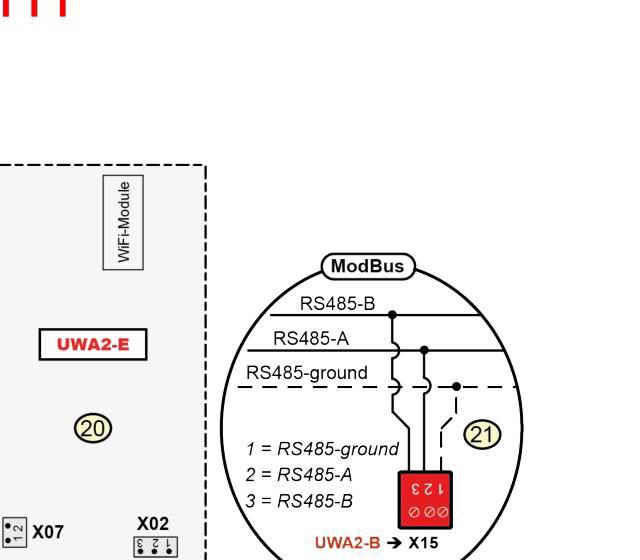

Brink Flair RS-485 Modbus connector pinout — Pin 1 GND, Pin 2 RS485-A, Pin 3 RS485-B

Pin	Sygnał
1	RS485-ground
2	RS485-A
3	RS485-B

Warianty połączenia

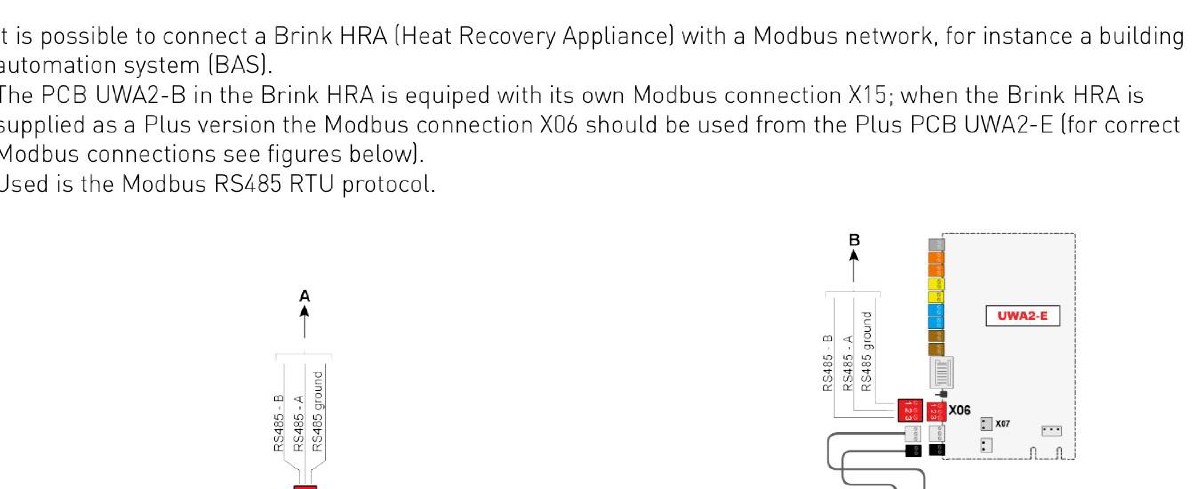

Brink Flair Modbus connection variants — (A) standard UWA2-B via X15, (B) Plus version UWA2-E via X06

(A) Standardowy Brink HRA tylko z płytką UWA2-B — podłącz Modbus do X15
(B) Brink HRA Plus z płytkami UWA2-B i UWA2-E Plus — podłącz Modbus do X06

Jeśli urządzenia Brink są kaskadowane (do 10 jednostek przez wewnętrzną magistralę), połączenie Modbus musi być podłączone do urządzenia Master z płytką Plus UWA2-E.

Rozmieszczenie płytki PCB i ustawienia zworek

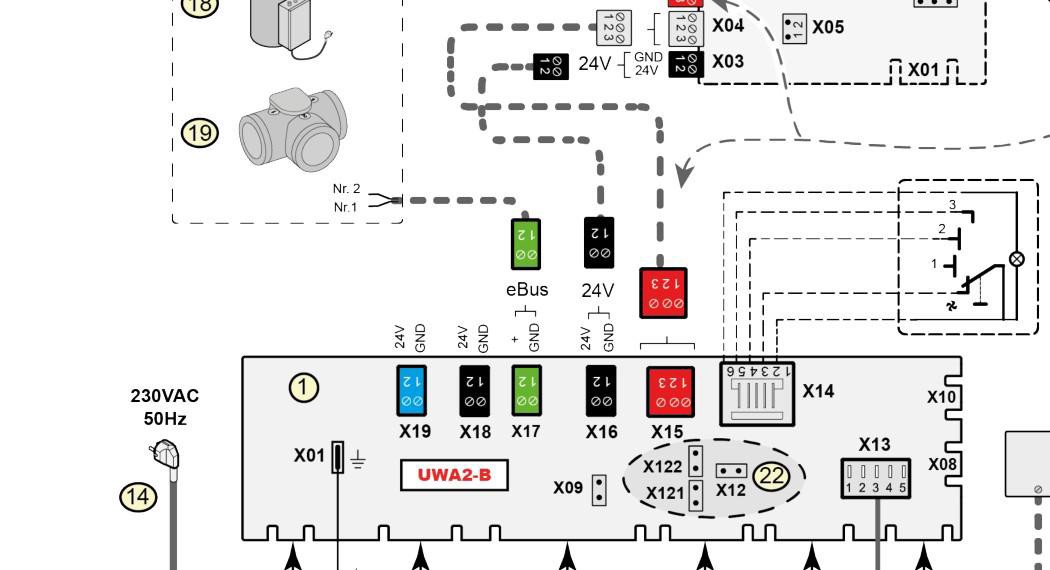

Brink Flair UWA2-B PCB layout showing X15 Modbus connector, X12 terminator jumper, and X121/X122 jumpers

Konfiguracja zworek dla Modbus:

Zworka	Działanie
X12	Rezystor terminujący 120 omów — usuń, jeśli TapHome Core już zapewnia terminację
X121, X122	Muszą być usunięte dla działania Modbus
X07 (tylko płytka Plus)	Musi być usunięta podczas używania Modbus na płytce UWA2-E Plus

Podczas używania Modbus usuń zworki X121 i X122 z płytki UWA2-B. Podczas używania wewnętrznej magistrali (kaskadowanie bez Modbus) przywróć zworki X12, X121 i X122 na miejsce.

Parametry komunikacji

Parametr	Wartość
Protokół	Modbus RTU (RS-485)
Prędkość transmisji	19200
Bity danych	8
Parzystość	Parzysta
Bity stopu	1
Domyślne Slave ID	20 (konfigurowalne 1–247)

Do połączenia RS-485 (piny 2 i 3) użyj skrętki dwużyłowej.

Konfiguracja

Włączanie komunikacji Modbus

Komunikacja Modbus musi być aktywowana na ekranie dotykowym Brink Flair:

Przejdź do Ustawienia > 14 Komunikacja
Ustaw 14.1 Typ połączenia magistrali na ModBus (domyślne ustawienie fabryczne)
Ustaw 14.2 Adres slave na żądany adres (domyślny: 20)
Ustaw 14.3 Baudrate na 19k2 (19200 baud)
Ustaw 14.4 Parzystość na Parzysta

Gdy Modbus jest aktywny, ustawień wentylacji nie można zmieniać przez wyświetlacz, przełącznik wielopozycyjny ani podłączone czujniki wilgotności. Całe sterowanie odbywa się wyłącznie przez Modbus.

Tryb sterowania Modbus

Szablon TapHome inicjalizuje urządzenie w trybie sterowania przepływem (rejestr SH:8000 = 2). Umożliwia to bezpośrednie ustawianie wartości zadanej przepływu w m3/h zamiast predefiniowanych pozycji przełącznika.

Po zaniku zasilania rejestry 8000–8011 są resetowane i muszą zostać ponownie zapisane. Szablon obsługuje to automatycznie przez skrypt inicjalizacyjny.

Parametr importu MaxAirFlow

Podczas importowania szablonu do TapHome parametr MaxAirFlow musi odpowiadać modelowi urządzenia:

Model	MaxAirFlow
Flair 325	325
Flair 400	400 (domyślny)

Ten parametr kontroluje skalowanie przepływu — ściemniacz mapuje 0–100% na zakres 50–MaxAirFlow m3/h.

Możliwości urządzenia

Sterowanie przepływem powietrza

Sterowanie przepływem powietrza — główne urządzenie sterujące, prezentowane jako ściemniacz mapujący 0–100% na 50–MaxAirFlow m3/h. Ustawienie na 0% aktywuje tryb czuwania (wentylatory wyłączone). Dowolna wartość niezerowa wznawia normalną pracę i ustawia żądany przepływ przez rejestr SH:8002
Przepływ powietrza nawiewanego — aktualnie mierzony objętościowy przepływ powietrza nawiewanego (wlotowego) w m3/h
Przepływ powietrza wywiewanego — aktualnie mierzony objętościowy przepływ powietrza wywiewanego (wylotowego) w m3/h

Sterowanie zaworem bypass

Bypass — steruje zaworem bypass wymiennika ciepła z trzema udokumentowanymi trybami: Automatyczny (0), Zamknięty (1) i Otwarty (2). Zawór bypass umożliwia świeżemu powietrzu zewnętrznemu ominięcie wymiennika ciepła latem, gdy potrzebne jest chłodzenie. Atrybut serwisowy raportuje fizyczny stan zaworu bypass (Inicjalizacja, Otwarty, Zamykanie, Zamknięty)

Monitorowanie wentylatorów

Wentylator nawiewny — odczytuje prędkość wentylatora nawiewnego jako procent maksymalnych obrotów. Zawiera sześć atrybutów serwisowych: stan wentylatora (Bezczynny, Pracuje, Nie znaleziono, Zablokowany, Błąd wentylatora), nastawiona i aktualna wartość przepływu powietrza nawiewanego (m3/h), masowy przepływ (kg/h), prędkość obrotowa wentylatora i prędkość anemometru wlotowego (RPM)

Temperatura i wilgotność

Temperatura i wilgotność powietrza nawiewanego — temperatura powietrza nawiewanego w °C (rejestr A:4036, przelicznik /10) i wilgotność względna (rejestr A:4037)
Temperatura i wilgotność powietrza wywiewanego — temperatura powietrza wywiewanego w °C (rejestr A:4046, przelicznik /10) i wilgotność względna (rejestr A:4047)

Niespójność skalowania wilgotności: Szablon dzieli rejestry wilgotności (A:4037, A:4047) przez /10, a następnie przez /100 (łącznie /1000). Oficjalna dokumentacja podaje “dziesiąte części procentu, podzielić przez 10”, co dawałoby wartości 0–100%. Wyświetlane wartości wilgotności mogą być znacznie niższe od oczekiwanych. Jest to znany problem szablonu.

Monitorowanie filtra

Filtr — raportuje stan filtra: czysty (0) lub brudny (1). Zawiera ostrzeżenie gdy aktywny jest sygnał wymiany filtra (H:6170). Dwa atrybuty serwisowe pokazują dni i objętość powietrza od ostatniej wymiany filtra. Akcja serwisowa resetuje licznik ostrzeżenia filtra

Sterowanie nierównowagą

Nierównowaga dozwolona — włącza lub wyłącza nierównowagę przepływu powietrza nawiewnego/wywiewnego. Po włączeniu przepływ powietrza nawiewanego może być zwiększony względem wywiewnego o procent skonfigurowany w ustawieniach nierównowagi. Używane do kompensacji otwartego kominka

Monitorowanie CO2

Moduł udostępnia cztery odczyty czujników CO2 (rejestry A:4201, A:4203, A:4205, A:4207) jako atrybuty serwisowe, raportując stężenie w ppm. Tryb czujnika CO2 (włącz/wyłącz) jest również odczytywalny przez atrybut serwisowy H:6150.

Diagnostyka na poziomie modułu

Moduł zapewnia rozbudowane atrybuty serwisowe do monitorowania:

Aktualny tryb — aktywny tryb pracy (Czuwanie, Ręczny, Urlop, Nocna wentylacja, Impreza, Bypass Boost, Normalny Boost, Auto CO2, Auto Modbus i inne)
Sterowanie Modbus — aktualny stan trybu sterowania (Wyłączony, Tryb przełącznikowy, Tryb przepływu)
Typ interfejsu Modbus — konfiguracja interfejsu (Brink, Brink Connect, Zewnętrzny klient)
Stan nagrzewnicy wstępnej — stan nagrzewnicy (Inicjalizacja, Nieaktywna, Aktywna, Tryb testowy) z procentem wyjściowym
Temperatura NTC1 — temperatura powietrza zewnętrznego z czujnika NTC1
Nastawy i pomiary przepływu powietrza — nastawione i zmierzone wartości dla powietrza nawiewnego i wywiewnego w m3/h
Ciśnienie powietrza wywiewanego — aktualne ciśnienie w kanale wywiewnym w Pa (przelicznik /10)
Adres slave Modbus — odczyt zwrotny aktualnego adresu slave

Akcje serwisowe na poziomie modułu obejmują: ustawienie typu interfejsu na Brink Connect, włączenie sterowania przepływem Modbus, reset urządzenia, ustawienie i zakończenie trybu czuwania, dostosowanie offsetów nierównowagi nawiewu i wywiewu (od −15% do +15%) oraz reset ostrzeżenia filtra.

Dodatkowe możliwości

Brink Flair udostępnia również rejestry dla typu sterowania wentylatorami, trybu wentylacji (Urlop/Niski/Normalny/Wysoki/Auto), ciśnienia nawiewu, stanu i prędkości wentylatora wywiewnego, masowego przepływu wywiewu, stanu ochrony przeciwzamrożeniowej z mocą grzałki i redukcją wentylatora, pozycji przełącznika przepływu, dodatkowych czujników NTC i RHT, pozycji kroków bypass, ustawień wstępnych przepływu, ustawień temperatury bypass, progów sterowania zamrażaniem, interwału ostrzeżenia filtra, konfiguracji zewnętrznej grzałki, ustawień czujnika wilgotności, progów czujnika CO2 i liczników czasu pracy. Mogą zostać dodane w przyszłej aktualizacji szablonu.

Rozwiązywanie problemów

Brak komunikacji Modbus

Sprawdź połączenia kabla RS-485: Pin 1 = GND, Pin 2 = A, Pin 3 = B
Sprawdź, czy zworki X121 i X122 są usunięte z płytki UWA2-B
Potwierdź, że krok 14.1 jest ustawiony na “ModBus” na ekranie dotykowym
Sprawdź, czy parametry komunikacji w TapHome odpowiadają ustawieniom urządzenia (19200 baud, parzysta parność, Slave ID 20)
W przypadku używania płytki Plus sprawdź, czy zworka X07 jest usunięta i Modbus jest podłączony do X06 (nie X15)

Urządzenie nie wchodzi w tryb Auto Modbus

Skrypt odczytu modułu sprawdza rejestr A:4020 i wyświetla ostrzeżenie, jeśli tryb nie jest “Auto Modbus” (12) lub “Czuwanie” (0). Jeśli ostrzeżenie się utrzymuje:

Sprawdź, czy rejestr SH:8000 jest ustawiony na 2 (tryb przepływu) — skrypt inicjalizacyjny szablonu obsługuje to automatycznie
Sprawdź, czy żaden inny interfejs sterujący (wyświetlacz, przełącznik wielopozycyjny) nie nadpisuje ustawienia Modbus
Uruchom ponownie urządzenie i poczekaj, aż szablon ponownie się zainicjalizuje

Ostrzeżenie filtra nie zostaje wyczyszczone

Akcja resetowania filtra na poziomie urządzenia zapisuje 1 do rejestru SH:8010, co jest poprawne zgodnie z oficjalną dokumentacją. Po uruchomieniu resetu odczytaj rejestr 8010 z powrotem — wartość 0xFF wskazuje, że reset się nie powiódł. Rejestr stanu filtra (A:4100) może potrzebować jednego cyklu odpytywania do aktualizacji.

W szablonie istnieje niespójność: akcja resetowania filtra na poziomie modułu zapisuje 0 do rejestru SH:8010, podczas gdy akcja na poziomie urządzenia i oficjalna dokumentacja określają zapisanie 1. Dla niezawodnej pracy użyj akcji “Resetuj ostrzeżenie o filtrze” na poziomie urządzenia w urządzeniu Filtr.

Wartości wilgotności wydają się zbyt niskie

Szablon stosuje skalowanie /10/100 do rejestrów wilgotności, co może generować wartości około 1000 razy niższe od oczekiwanych. Jeśli wilgotność pokazuje wartości bliskie zeru podczas normalnej pracy urządzenia, jest to znany problem skalowania szablonu. Skontaktuj się z pomocą techniczną TapHome w celu uzyskania zaktualizowanej wersji szablonu.

Dostępne urządzenia

Brink Flair Moduł

Atrybuty serwisowe

Język
Aktualny tryb	Aktywny tryb pracy — Czuwanie, Bootloader, Ręczny, Urlop, Nocna wentylacja, Impreza, Bypass Boost, Normalny Boost, Auto CO2, Auto Modbus i inne
Sterowanie Modbus	Tryb sterowania Modbus — Wyłączony (Błąd), Tryb przełącznikowy (Błąd), Tryb przepływu (Domyślny)
Typ interfejsu Modbus	Konfiguracja interfejsu Modbus — Brink, Brink Connect (Domyślny), Zewnętrzny klient
Stan nagrzewnicy wstępnej	Stan wewnętrznej nagrzewnicy wstępnej — Inicjalizacja, Nieaktywna, Aktywna, Tryb testowy
Moc nagrzewnicy wstępnej
Temperatura NTC1	Temperatura powietrza zewnętrznego z czujnika NTC1
Stan filtra	Stan czystości filtra — OK (czysty) lub Zanieczyszczony (brudny)
Wartość czujnika CO2 1
Wartość czujnika CO2 2
Wartość czujnika CO2 3
Wartość czujnika CO2 4
Nierównowaga dozwolona
Offset nierównowagi nawiewu
Tryb bypassu	Aktualne ustawienie zaworu bypass — Auto, Zamknięty, Otwarty
Tryb czujnika CO2
Adres slave Modbus
Aktualny przepływ powietrza wywiewanego
Aktualny przepływ powietrza nawiewanego
Nastawiony przepływ powietrza wywiewanego
Nastawiony przepływ powietrza nawiewanego
Aktualne ciśnienie powietrza wywiewanego
Temperatura wentylatora wywiewnego
Temperatura wentylatora nawiewnego

Akcje serwisowe

Ustaw typ interfejsu na Brink Connect
Włącz sterowanie przepływem Modbus	Aktywuje tryb sterowania przepływem — wymagany do bezpośredniego ustawiania wartości zadanej przepływu przez Modbus
Reset urządzenia
Ustaw offset nierównowagi nawiewu
Ustaw offset nierównowagi wywiewu
Resetuj ostrzeżenie o filtrze
Ustaw tryb czuwania	Przełącza urządzenie w tryb czuwania — wentylatory wyłączone
Zakończ tryb czuwania	Wznawia normalną pracę z trybu czuwania

Flair

Inicjalizacja

MODBUSWNE(SH, 8000, Int16, 2);

Odczyt (moduł)

MODBUSWNE(SH, 8000, Int16, 2);

var mode := modbusr(A, 4020, uint16);
# 0, "Standby",
# 12, "Auto Modbus",
if(! (mode = 12 or mode = 0), addwarning("Jednotka nie je v MODBUS rezime"));

Atrybuty serwisowe

Lanuguage

switch(MODBUSR(SH, 6900, UInt16), 1, "NL", "EN")

Aktualny rezim

switch(modbusr(A, 4020, uint16),
0, "Standby",
1, "Bootloader",
2, "Non Blocking Error",
3, "Blocking Error",
4, "Manual",
5, "Holiday",
6, "Night Ventilation",
7, "Party",
8, "Bypass Boost",
9, "Normal Boost",
10, "Auto CO2",
11, "Auto eBus",
12, "Auto Modbus",
13, "Auto LAN/WLAN Portal",
14, "Auto LAN/WLAN Local", "N/A")

Modbus Control

VAR Va:=MODBUSR(SH, 8000, Int16);

IF Va = 0
  RETURN ("Switched OFF [Error]");
ELSEIF Va = 1
  RETURN ("Switch [Error]");
ELSEIF Va = 2
  RETURN ("Flow rate [Default]");
ELSE
  RETURN ("Error");
END

Modbus Interface Type

VAR Va:=MODBUSR(SH, 7990, UInt16);
IF Va = 0
  RETURN ("Brink");
ELSEIF Va = 1
  RETURN ("Brink connect [Default]");
ELSEIF Va = 2
  RETURN ("External Customer");
ELSE
  RETURN ("Error!");
END

Stav predhrievača

switch(modbusr(A,4060,int16),
    0, "Inicializácia",
    1, "Neaktívny",
    2, "Aktívny",
    3, "Testovací režim",
    "Unknown");

Výkon predhrievača [%]

modbusr(A,4061,int16);

Teplota NTC1 [C]

modbusr(A,4081,int16)/10

Stav filtra

var state := modbusr(A,4100,int16);
return(switch(todouble(state), 0, "ok", "polluted"))

Hodnota snímača CO2 1 [ppm]

modbusr(A,4201,int16)

Hodnota snímača CO2 2 [ppm]

modbusr(A,4203,int16)

Hodnota snímača CO2 3 [ppm]

modbusr(A,4205,int16)

Hodnota snímača CO2 4 [ppm]

modbusr(A,4207,int16)

Nerovnováha povolená [0-on;1-off]

modbusr(H,6033,uint16)

Posun nerovnováhy pri prívode [%]

modbusr(H,6035, int16)

Režim obtoku [0 - auto; 1 - zatvoreny; 2 - otvoreny]

modbusr(H,6100,int16)

Režim snímača CO2 [0 - VYP, 1 - ZAP]

modbusr(H, 6150,uint16)

Adresa Slave Modbus

modbusr(H,7991,int16)

(namerana hodnota) aktuálna hodnota prietoku výfukového vyduchu [m3/h]

MODBUSR(A, 4042, UInt16)

(namerana hodnota) aktuálna hodnota privádzaného vzduchu [m3/h]

MODBUSR(A, 4032, UInt16)

(pozadovana hodnota) bod nastavenia prietoku výfukový vzduch [m3/h]

MODBUSR(A, 4041, UInt16)

(pozadovana hodnota) bod nastavenia privádzaného vzduchu [m3/h]

MODBUSR(A, 4031, UInt16)

aktuálny tlak odsávania [Pa]

MODBUSR(A, 4024, Int16)/10

snímač teploty ventilátora odsávania [C]

MODBUSR(A, 4046, Int16) / 10

snímač teploty ventilátora prívodu [C]

MODBUSR(A, 4036, uInt16) / 10

Akcje serwisowe

Set Interface Type to Brink Connect

MODBUSW(SH, 7990, UInt16, 1)

Aktivovať ovládanie výkonu cez Modbus

MODBUSW(SH, 8000, Int16, 2)

Appliance Reset

MODBUSW(SH, 8011, UInt16, 1)

Nastavenie posunu nerovnováhy pri prívode

Parametry: Posun nerovnováhy pri prívode [%] (-15–15 per)

if modbusr(sH,6036,int16) = per
else
 modbusw(sH,6036,int16,per);
end

Nastavenie posunu nerovnováhy pri odsávaní

Parametry: Posun nerovnováhy pri odsávaní [%] (-15–15 per)

if modbusr(sH,6036,int16,per) = per
else
modbusw(sH,6036,int16,per);
end

Vynulovanie hlásenia filtra

modbusw(sh, 8010, int16,0)

Set Standby Mode

MODBUSW(SH, 8003, UInt16, 1)

End Standby Mode

MODBUSW(SH, 8003, UInt16, 2)

Bypass Przełącznik wielowartościowy

Sterowanie zaworem bypass wymiennika ciepła — Automatyczny, Zamknięty, Otwarty

Rejestr: H:6100 Int16 numeric

Wartości / Stany: Automaticky · Zavřeno · Otevřeno

Bypass

Odczyt stanu przełącznika

MODBUSR(H, 6100, Int16)

Zapis stanu przełącznika

MODBUSW(H, 6100, Int16, Mu)

Atrybuty serwisowe

Status

switch(modbusr(A, 4050, uint16),
0, "Initialize",
1, "open",
2, "close",
3, "open",
4, "closed", "error"
)

Filtr Kontakt reed Tylko do odczytu

Monitorowanie czystości filtra z dniami i objętością powietrza od ostatniej wymiany oraz resetem ostrzeżenia filtra

Rejestr: A:4100 UInt16 numeric

Atrybuty serwisowe

Dni od ostatniej wymiany filtra

Objętość powietrza od ostatniej wymiany filtra

Akcje serwisowe

Resetuj ostrzeżenie o filtrze

Filtr

Odczyt

if (MODBUSR(H, 6170, UInt16) = 1, addwarning("Upozorneni na vymenu filtru"));
MODBUSR(A, 4100, UInt16)

Odczyt (moduł)

MODBUSR(A, 4100, UInt16)

Atrybuty serwisowe

Počet dnu od poslední vymeny

modbusr(A, 4115, Uint16)

Objem vzduchu od poslední vymeny [m3/h]

modbusr(A, 4116, Uint32)

Akcje serwisowe

Vynulovanie hlásenia filtra

modbusw(sh, 8010, int16,1)

Nierównowaga dozwolona Przełącznik

Włącza nierównowagę przepływu powietrza nawiewnego/wywiewnego do kompensacji otwartego kominka

Rejestr: H:6033 UInt16

Wartości / Stany: ON · OFF

Przepływ powietrza nawiewanego Zmienna Tylko do odczytu

Rejestr: A:4032 UInt16 Jednostka: m3/h numeric

Przepływ powietrza wywiewanego Zmienna Tylko do odczytu

Rejestr: A:4042 UInt16 Jednostka: m3/h numeric

Sterowanie przepływem powietrza Ściemniacz

Główne sterowanie wentylacją — mapuje 0–100% na 50–MaxAirFlow m3/h, 0% aktywuje czuwanie

Rejestr: SH:8002 Int16 Jednostka: m3/h numeric

Sterowanie przepływem powietrza

Odczyt poziomu

VAR Value := MODBUSR(SH, 8002, Int16);
VAR Standby := MODBUSR(SH, 8003, Int16); # 0 - Off / 1 - On

IF Value = 0 or Standby = 1
  RETURN (0);
ELSE
  RETURN (LINEAR(Value, 50, 1/(MaxAirFlow-50), MaxAirFlow, 1));
END

Zapis poziomu

IF Le=0
  MODBUSW(SH, 8003, Int16, 1);
ELSE
  if (MODBUSR(SH, 8003, Int16) = 1, MODBUSW(SH, 8003, Int16, 2));
  VAR Value := CEIL(LINEAR(Le,0,49,1,MaxAirFlow));
  MODBUSW(SH, 8002, Int16, Value);
END

Wentylator nawiewny Wejście analogowe Tylko do odczytu

Prędkość wentylatora nawiewnego jako procent maksymalnych obrotów, ze stanem, przepływem powietrza, masowym przepływem i diagnostyką anemometru

Rejestr: A:4034 UInt16 Jednostka: RPM numeric

Atrybuty serwisowe

Stan	Stan pracy wentylatora — Bezczynny, Pracuje, Nie znaleziono, Zablokowany, Błąd wentylatora
Nastawiony przepływ powietrza nawiewanego
Aktualny przepływ powietrza nawiewanego
Masowy przepływ — wlot
Prędkość wentylatora nawiewnego
Prędkość anemometru wlotowego

Wentylator nawiewny

Odczyt poziomu wejściowego

#switch(modbusr(A, 4030, uint16),
#0, addinfo("Idle"),
#1, addinfo("Running"),
#2, adderror("Not Found - No Communication"),
#3, adderror("Blocked"),
#4, adderror("Fan Error"), "N/A");

LINEAR(MODBUSR(A, 4034, UInt16), 0, 0, maxRPM, 1)

Atrybuty serwisowe

Status

switch(modbusr(A, 4030, uint16),
0, "Idle",
1, "Running",
2, "Not Found - No Communication",
3, "Blocked",
4, "Fan Error", "N/A")

Setpoint supply air [m3/h]

modbusr(A, 4031, Uint16)

Current value of supply air [m3/h]

modbusr(A, 4032, Uint16)

MassFlow inlet, actual value [kg/h]

modbusr(A, 4033, Uint16)

Speed supply fan [RPM]

modbusr(A, 4034, Uint16)

Speed inlet anemometer [RPM]

modbusr(A, 4035, Uint16)

Temperatura i wilgotność powietrza nawiewanego Czujnik temperatury Tylko do odczytu

Temperatura i wilgotność względna powietrza nawiewanego przy czujniku wentylatora

Rejestr: A:4036 Int16 Jednostka: °C / % numeric

Temperatura i wilgotność powietrza wywiewanego Czujnik temperatury Tylko do odczytu

Temperatura i wilgotność względna powietrza wywiewanego przy czujniku wentylatora

Rejestr: A:4046 Int16 Jednostka: °C / % numeric

Połączenie: Modbus RTU • 19200 baud• 8E1 • Slave ID: $[SlaveId]

Możliwe ulepszenia (24)

A:4021 Fan Control Type — 0=Initializing, 1=Constant flow, 2=Constant PWM, 3=Off, 4=Error, 5=MassBalance, 6=Standby
A:4022 Ventilation Mode — 0=Holiday, 1=Low, 2=Normal, 3=High, 4=Auto — current ventilation step
A:4023 Current Supply Pressure — Tenths of Pa; /10 to get Pa. Only exhaust pressure (A:4024) is in template as SA
A:4040 Fan Exhaust Status — Same enum as A:4030 (supply fan) — not exposed for exhaust fan
A:4043 MassFlow Exhaust — Exhaust air mass flow in kg/h — only inlet mass flow (A:4033) is in template as SA
A:4044 Speed Exhaust Fan — Exhaust fan RPM — only supply fan RPM (A:4034) is in template as device
A:4045 Speed Exhaust Anemometer — Exhaust anemometer RPM
A:4070 Frost Status — 16-state enum for frost protection state; important for cold climate operation
A:4071 Frost Heater Power — Frost heater output percentage (0–100%)
A:4072 Frost Fan Reduction — Fan speed reduction during frost protection (0–100%)
A:4080 Flow Switch Position — Physical 4-position switch: 0=Holiday, 1=Low, 2=Normal, 3=High
A:4082 NTC2 Temperature — Second NTC temperature sensor; tenths of °C, /10
A:4083 RHT Sensor Humidity — Separate RHT humidity sensor; tenths of percent
A:4051 Bypass Step Position — Bypass valve position relative to zero point
H:6000–6003 Flow Presets 0–3 — Flow rate presets for 4-position switch (Flair 400: 50–400 m3/h). Currently controlled via SH:8002 flow rate mode instead
H:6101–6105 Bypass Temperature Settings — Bypass activation temperatures (from dwelling, from outside), hysteresis, bypass boost mode and fan setting
H:6110–6111 Frost Control Settings — Frost protection temperature threshold and minimum inlet temperature
H:6120 Filter Warning Days — Number of days before filter warning (1–365, default 90)
H:6130–6131 External Heater Settings — External heater mode (off/pre/post) and postheater temperature setpoint
H:6140–6141 Humidity Sensor Settings — RHT humidity sensor on/off and sensitivity (-2 to +2)
H:6151–6158 CO2 Sensor Thresholds — Low and high CO2 levels for sensors 1–4 (400–2000 ppm)
SH:8001 Switch Position Control — 0=Holiday, 1=Low, 2=Normal, 3=High — requires SH:8000=1 (switch mode). Template uses SH:8000=2 (flow rate mode) instead
A:4113–4114 Operating Time — Total operating time in hours (32-bit value)
A:4118–4119 Total Airflow Volume — Cumulative air volume since commissioning (32-bit, m3/h)

Pobierz szablon

Źródła

Brink Modbus UWA2-B/UWA2-E Installation Regulations (614882-D)
www.brinkclimatesystems.nl 2026-03-28
PDF
Brink Flair 400 Installation Regulations (614895-L)
www.brinkclimatesystems.nl 2026-03-28
PDF
Brink Flair 325 Instalacny manual (SK)
2026-03-28
PDF
Home Assistant ESPHome Modbus Integration — Brink Flair 325/400
community.home-assistant.io 2026-03-28
