Alfen Eve Single Socket

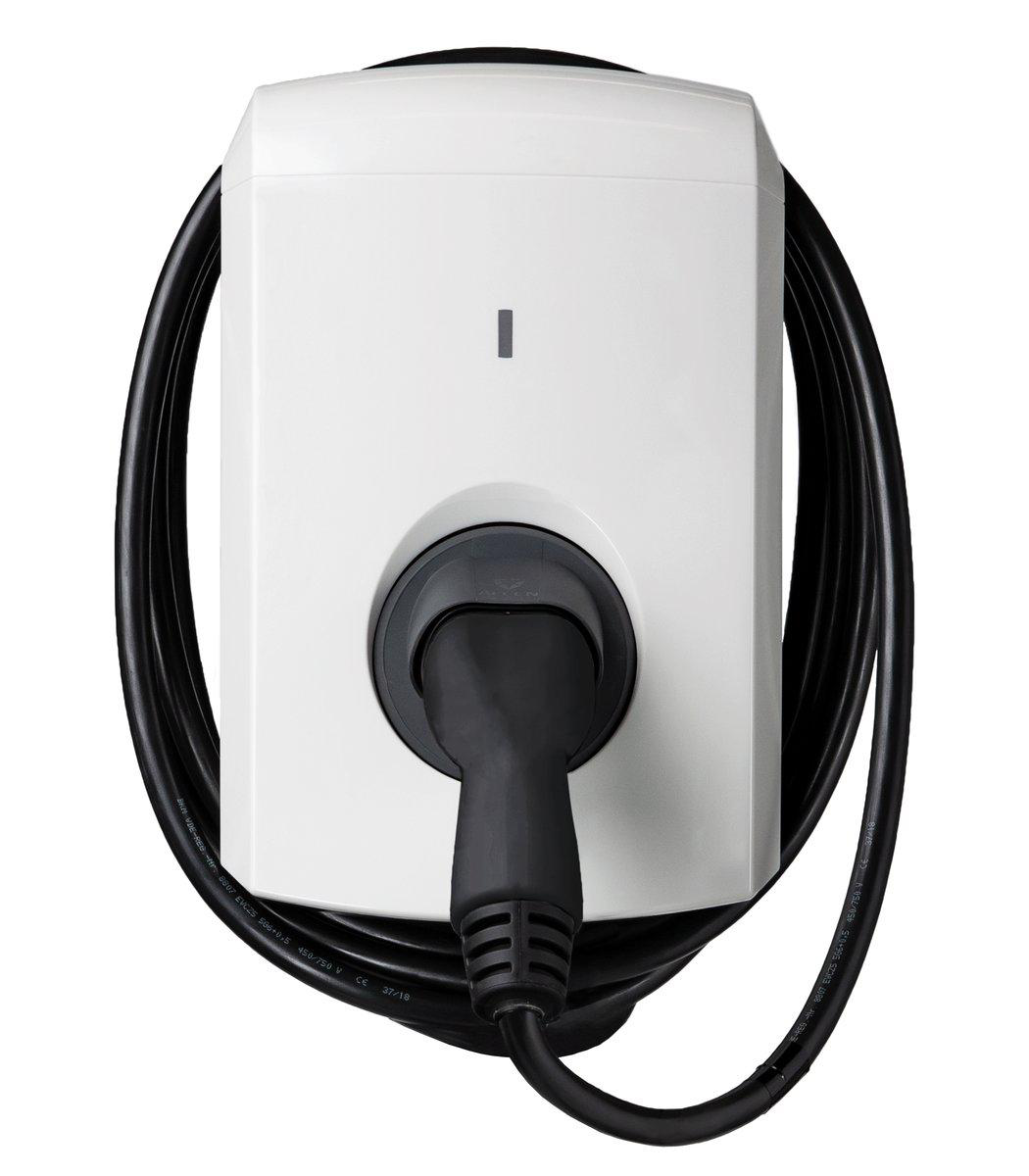

Alfen Eve Single S-line i Pro-line (wariant gniazdkowy) to stacje ładowania EV oparte na platformie NG9xx. TapHome łączy się bezpośrednio z wallboxem przez Modbus TCP po Ethernecie — nie jest wymagana żadna dodatkowa bramka.

Szablon zapewnia wykrywanie stanu ładowania, status połączenia pojazdu, pomiar napięcia i mocy na fazę, śledzenie zużycia energii oraz dynamiczne ograniczanie prądu za pośrednictwem rejestru sterującego Max Current.

Połączenie sieciowe

Eve Single ma port Ethernet na płycie głównej. Podłącz go do tej samej sieci lokalnej co TapHome Core standardowym kablem Ethernet.

  • Protokół: Modbus TCP
  • Port: 502
  • Kolejność bajtów: Big-endian (sieciowa kolejność bajtów)
  • Adresowanie slave: 1 dla gniazda 1, 2 dla gniazda 2 (stacje z dwoma gniazdami), 200 dla rejestrów na poziomie stacji

Szablon TapHome działa na poziomie gniazda (slave ID 1 lub 2). Każde gniazdo na stacji z dwoma gniazdami wymaga własnej instancji urządzenia w TapHome. Dla modeli z jednym gniazdem użyj slave ID 1.

Konfiguracja

Włączenie komunikacji Modbus

Funkcja Modbus slave wymaga zakupionej i aktywowanej licencji Active Load Balancing na ładowarce. Wymagane jest również konto Service Installer Application (SIA) — poproś o nie na https://support.alfen.com.

  1. Otwórz Service Installer Application i połącz się z ładowarką
  2. Przejdź do Active balancing w lewym menu
  3. Włącz pole wyboru Active Load Balancing
  4. Włącz “Allow 1- and 3-phased charging” jeśli potrzebne jest sterowanie przełączaniem faz
  5. Wybierz “Energy Management System” jako Data Source — konfiguruje to stację jako Modbus slave
  6. W lewym menu pojawia się “TCP/IP EMS” — Modbus TCP/IP jest domyślnie wybrany
  7. Wybierz tryb sterowania:
    • Socket mode — sterowanie każdym gniazdem indywidualnie (zalecane dla TapHome)
    • SCN mode — sterowanie stacją jako całością

Podczas importu szablonu w TapHome podaj:

  • Adres IP — IP wallboxa w sieci lokalnej
  • Slave ID — 1 dla gniazda 1, 2 dla gniazda 2
Opcje konfiguracji Modbus
UstawienieFunkcjaDomyślne
Allow readingZezwolenie na odczyt rejestrów Modbus przez TCP/IPWyłączone
Allow writing maximum currentsZezwolenie na zapis rejestrów maksymalnego prąduWyłączone
Enable socketsUwzględnianie zapisanych wartości maksymalnego prądu—
Validity timeSekundy przed przejściem na bezpieczny prąd60
IP Address allocationDHCP lub stały IPDHCP

Obie opcje “Allow reading” i “Allow writing maximum currents” muszą być włączone w Service Installer Application, aby szablon działał. Domyślnie są wyłączone.

Możliwości urządzenia

Stan ładowania i wykrywanie pojazdu

Dwa czujniki boolowskie wyprowadzone z rejestru stanu IEC 61851 Mode 3 (H:1201):

  • Vehicle Connection — zwraca true gdy pojazd jest fizycznie podłączony (stany B1, B2, C1, C2, D1, D2), false gdy odłączony (A, E, F).
  • Charge State — zwraca true gdy pojazd aktywnie się ładuje (stany C2 lub D2), false w przeciwnym razie.

Stan Mode 3 jest zgodny z normą IEC 61851:

StanPojazd podłączonyŁadowanieOpis
ANieNieBrak podłączonego pojazdu
B1 / B2TakNiePojazd podłączony, nie ładuje
C1 / C2TakTylko C2Pojazd żąda ładowania (C2 = PWM aktywne, ładuje)
D1 / D2TakTylko D2Pojazd z żądaniem wentylacji
ENieNieZwarcie (CP-PE)
FNieNieBłąd stacji ładowania

Urządzenie Charge State udostępnia również atrybut usługi “Number of charging phases” (H:1215) pokazujący, czy pojazd aktualnie ładuje na 1 czy 3 fazach, oraz akcję usługi “Charging phases” do przełączania między trybem ładowania jednofazowego i trójfazowego.

Monitorowanie napięcia

Trójfazowe czujniki napięcia faza-neutral:

  • Voltage Phase L1-N — odczytuje H:306 (BigEndianFloat)
  • Voltage Phase L2-N — odczytuje H:308 (BigEndianFloat)
  • Voltage Phase L3-N — odczytuje H:310 (BigEndianFloat)

Wszystkie trzy raportują napięcie w woltach z 15-sekundowym interwałem odpytywania.

Pomiar mocy
  • Real Power Sum — całkowita moc czynna wszystkich faz, przeliczona z W na kW. Zawiera atrybuty usługi z rozbiciem na fazy: Phase L1 (H:338), Phase L2 (H:340), Phase L3 (H:342), każdy w kW.
  • Frequency — częstotliwość sieci w Hz z rejestru H:336.
Pomiar energii
  • Real Energy Delivered — skumulowana energia dostarczona do pojazdu (H:374, Float64), przeliczona z Wh na kWh. Suma wszystkich faz.
  • Real Energy Consumed — skumulowana energia zużyta przez gniazdo (H:390, Float64), przeliczona z Wh na kWh. Suma wszystkich faz.
Atrybuty i akcje na poziomie modułu

Moduł udostępnia kilka atrybutów usługi widocznych w widoku szczegółowym urządzenia:

AtrybutOpis
Meter TypeTyp komunikacji licznika (RTU, TCP/IP, UDP, P1)
StateFlagi stanu licznika — Initialised, Updated, Warning, Error
Mode 3 StateSurowy ciąg stanu IEC 61851 Mode 3 (A, B1, B2, C1, C2, D1, D2, E, F)
Max CurrentAktualnie stosowany maksymalny prąd ładowania w amperach
Active Load Balancing Safe CurrentWartość prądu awaryjnego po wygaśnięciu ważności max. prądu

Moduł udostępnia również akcję usługi “Max Current” do zapisu maksymalnego limitu prądu ładowania (6–16 A) do rejestru H:1210. Zapisana wartość musi być odnawiana w ramach skonfigurowanego limitu czasu ważności (domyślnie 60 sekund), w przeciwnym razie stacja przechodzi na bezpieczną wartość prądu.

Wartość max. prądu nie jest zachowywana po restarcie. Po zaniku zasilania stacja przechodzi na bezpieczny prąd do momentu zapisania nowej wartości przez Modbus.

Dodatkowe możliwości

Alfen Eve udostępnia dodatkowe rejestry Modbus dla napięć międzyfazowych, prądów fazowych i prądu sumarycznego, współczynnika mocy, mocy pozornej, mocy biernej i rozbicia energii na fazy. Rejestry na poziomie stacji (slave 200) dostarczają temperaturę płyty, stan OCPP, zagregowane zużycie Smart Charging Network (SCN) i sterowanie max. prądem na fazę. Mogą one zostać dodane do szablonu TapHome w przyszłej aktualizacji.

Rozwiązywanie problemów

Brak komunikacji Modbus
  1. Sprawdź, czy kabel Ethernet jest podłączony i ładowarka jest w tej samej sieci co TapHome Core
  2. Potwierdź, że licencja Active Load Balancing jest aktywowana
  3. Sprawdź, czy “Allow reading” jest włączone w Service Installer Application
  4. Potwierdź prawidłowe slave ID — użyj 1 dla gniazda 1 (nie 200, to adres na poziomie stacji)
  5. Upewnij się, że zapora sieciowa nie blokuje portu 502
  6. Ładowarka obsługuje maksymalnie 2 jednoczesne połączenia Modbus TCP — sprawdź, czy żaden inny system nie wykorzystuje obu slotów
Max. prąd nie jest stosowany
  1. Sprawdź, czy “Allow writing maximum currents” jest włączone w Service Installer Application
  2. Sprawdź, czy bezpieczny prąd jest skonfigurowany (musi być ustawiony przed sterowaniem max. prądem przez Modbus)
  3. Upewnij się, że wartość prądu jest odnawiana przed upływem limitu czasu ważności (domyślnie 60 sekund)
  4. Sprawdź rejestr H:1214 (Setpoint accounted for) — wartość 1 potwierdza, że zapisany prąd został zastosowany
Przełączanie faz nie działa

Upewnij się, że “Allow 1- and 3-phased charging” jest włączone w ustawieniach Active Load Balancing w Service Installer Application. To ustawienie jest wymagane, aby akcja usługi przełączania faz działała.

Zalecenie dotyczące firmware

Zalecana jest wersja firmware 6.4.0-4210 lub nowsza. Wcześniejsze wersje mają błąd, w którym budżet mocy resetuje się do 0 A, gdy żaden samochód nie jest ładowany.

Dostępne urządzenia

Alfen Socket Moduł
Atrybuty serwisowe
Typ licznikaTyp komunikacji licznika — RTU, TCP/IP, UDP lub P1
StanFlagi stanu licznika — Initialised, Updated, Warning, Error
Stan Mode 3Stan ładowania IEC 61851 Mode 3 — A (odłączony), B1/B2 (podłączony), C1/C2 (ładowanie), D1/D2 (wentylacja), E/F (błąd)
Max. prądAktualnie stosowany maksymalny prąd ładowania w amperach
Active Load Balancing bezpieczny prądWartość prądu awaryjnego po wygaśnięciu ważności max. prądu
Akcje serwisowe
Max. prądUstawienie maksymalnego limitu prądu ładowania (6–16 A) — musi być odnawiane w ramach limitu czasu ważności

Alfen Socket

Odczyt (moduł)
#warning
IF(GETBIT(MODBUSR(H, 300, Uint16), 2)=1, ADDWARNING("Meter in warning state"));
#error
IF(GETBIT(MODBUSR(H, 300, Uint16), 3)=1, ADDError("Meter in error"));
IF(MODBUSR(H, 1201, String, 5)="F", ADDError("Charging error"));
Atrybuty serwisowe
Meter Type
SWITCH(MODBUSR(H, 305, Uint16),
 0, "RTU",
 1, "TCP/IP",
 2, "UDP",
 3, "P1",
 "Other");
State
var reg := MODBUSR(H, 300, Uint16);
var string :=
IF(GETBIT(reg, 0) = 1, "Initialised ", "") +
IF(GETBIT(reg, 1) = 1, "Updated ", "") +
IF(GETBIT(reg, 2) = 1, "Warning ", "") +
IF(GETBIT(reg, 3) = 1, "Error", "");
Mode 3 State
MODBUSR(H, 1201, String, 5);
Max Current
MODBUSR(H, 1210, Float, 2) + " A"
Active Load Balancing Safe Current
MODBUSR(H, 1212, Float, 2) + " A"
Akcje serwisowe
Max Current
Parametry: Max Current [A] (6–16 cur)
MODBUSW(H, 1210, Float, cur, 2)
Częstotliwość Zmienna Tylko do odczytu
Rejestr: H:336 Float Jednostka: Hz

Częstotliwość

Odczyt
MODBUSR(H, 336, Float, 2)
Stan ładowania Kontakt reed Tylko do odczytu

Wykrywanie aktywnego ładowania — true gdy pojazd pobiera energię (stany Mode 3 C2 lub D2)

Rejestr: H:1201 String switch-map
Atrybuty serwisowe
Liczba faz ładowaniaLiczba faz aktualnie używanych do ładowania (1 lub 3)
Akcje serwisowe
Fazy ładowaniaPrzełączanie między trybem ładowania jednofazowego i trójfazowego

Stan ładowania

Odczyt
SWITCH(MODBUSR(H, 1201, String, 5),
"A", false,
"B1", false,
"B2", false,
"C1", false,
"C2", true,
"D1", false,
"D2", true,
"E", false,
"F", false,
Nan)
Atrybuty serwisowe
Number of charging phases
MODBUSR(H, 1215, Uint16);
Akcje serwisowe
Charging phases
Parametry: Charging Phases
MODBUSW(H, 1215, Uint16, chrg);
Zużyta energia Zmienna Tylko do odczytu

Skumulowana energia zużyta przez gniazdo ze wszystkich faz (kWh)

Rejestr: H:390 Float Jednostka: kWh

Zużyta energia

Odczyt
MODBUSR(H, 390, Float, 4)/1000;
Dostarczona energia Zmienna Tylko do odczytu

Skumulowana energia dostarczona do pojazdu ze wszystkich faz (kWh)

Rejestr: H:374 Float Jednostka: kWh

Dostarczona energia

Odczyt
MODBUSR(H, 374, Float, 4)/1000
Całkowita moc czynna Zmienna Tylko do odczytu

Całkowita moc czynna wszystkich faz (kW) z rozbiciem na fazy w atrybutach usługi

Rejestr: H:344 Float Jednostka: kW
Atrybuty serwisowe
Faza L1
Faza L2
Faza L3

Całkowita moc czynna

Odczyt
MODBUSR(H, 344, Float, 2)/1000
Atrybuty serwisowe
Phase L1
MODBUSR(H, 338, Float, 2)/1000 + " kW";
Phase L2
MODBUSR(H, 340, Float, 2)/1000 + " kW";
Phase L3
MODBUSR(H, 342, Float, 2)/1000 + " kW";
Połączenie pojazdu Kontakt reed Tylko do odczytu

Wykrywanie wtyczki — true gdy kabel EV jest podłączony (stany Mode 3 B1/B2/C1/C2/D1/D2)

Rejestr: H:1201 String switch-map

Połączenie pojazdu

Odczyt
SWITCH(MODBUSR(H, 1201, String, 5),
"A", false,
"B1", true,
"B2", true,
"C1", true,
"C2", true,
"D1", true,
"D2", true,
"E", false,
"F", false,
Nan)
Napięcie faza L1-N Zmienna Tylko do odczytu
Rejestr: H:306 BigEndianFloat Jednostka: V

Napięcie faza L1-N

Odczyt
MODBUSR(H, 306, BigEndianFloat, 2)
Napięcie faza L2-N Zmienna Tylko do odczytu
Rejestr: H:308 BigEndianFloat Jednostka: V

Napięcie faza L2-N

Odczyt
MODBUSR(H, 308, BigEndianFloat, 2)
Napięcie faza L3-N Zmienna Tylko do odczytu
Rejestr: H:310 BigEndianFloat Jednostka: V

Napięcie faza L3-N

Odczyt
MODBUSR(H, 310, BigEndianFloat, 2)
Połączenie: Modbus TCP • Slave ID: $[SlaveId]
Możliwe ulepszenia (18)
  • H:312 Voltage L1-L2 — Float32 (2 words), V, line-to-line voltage
  • H:314 Voltage L2-L3 — Float32 (2 words), V, line-to-line voltage
  • H:316 Voltage L3-L1 — Float32 (2 words), V, line-to-line voltage
  • H:318 Current N — Float32 (2 words), A, neutral current
  • H:320 Current L1 — Float32 (2 words), A, phase L1 current
  • H:322 Current L2 — Float32 (2 words), A, phase L2 current
  • H:324 Current L3 — Float32 (2 words), A, phase L3 current
  • H:326 Current Sum — Float32 (2 words), A, total current
  • H:328 Power Factor L1/L2/L3/Sum — Float32 (2 words each), 4 registers at H:328-335
  • H:346 Apparent Power L1/L2/L3/Sum — Float32 (2 words each), VA, 4 registers at H:346-353
  • H:354 Reactive Power L1/L2/L3/Sum — Float32 (2 words each), VAr, 4 registers at H:354-361
  • H:362 Real Energy Delivered per-phase (L1/L2/L3) — Float64 (4 words each), Wh, per-phase breakdown (template only has sum)
  • H:378 Real Energy Consumed per-phase (L1/L2/L3) — Float64 (4 words each), Wh, per-phase breakdown (template only has sum)
  • H:394 Apparent Energy L1/L2/L3/Sum — Float64 (4 words each), VAh, 4 registers at H:394-409
  • H:410 Reactive Energy L1/L2/L3/Sum — Float64 (4 words each), VArh, 4 registers at H:410-425
  • H:1200 Availability — Uint16, 1=Operative
  • H:1206 Actual Applied Max Current — Float32 (2 words), A, currently applied current after ALB calculation
  • H:1208 Modbus Slave Max Current Valid Time — Uint32, seconds, remaining validity of written max current
