Systemair SAVE VTR 700

Modbus RTU

Submitted by

Last updated: 03. 2026

Sito ufficiale Systemair

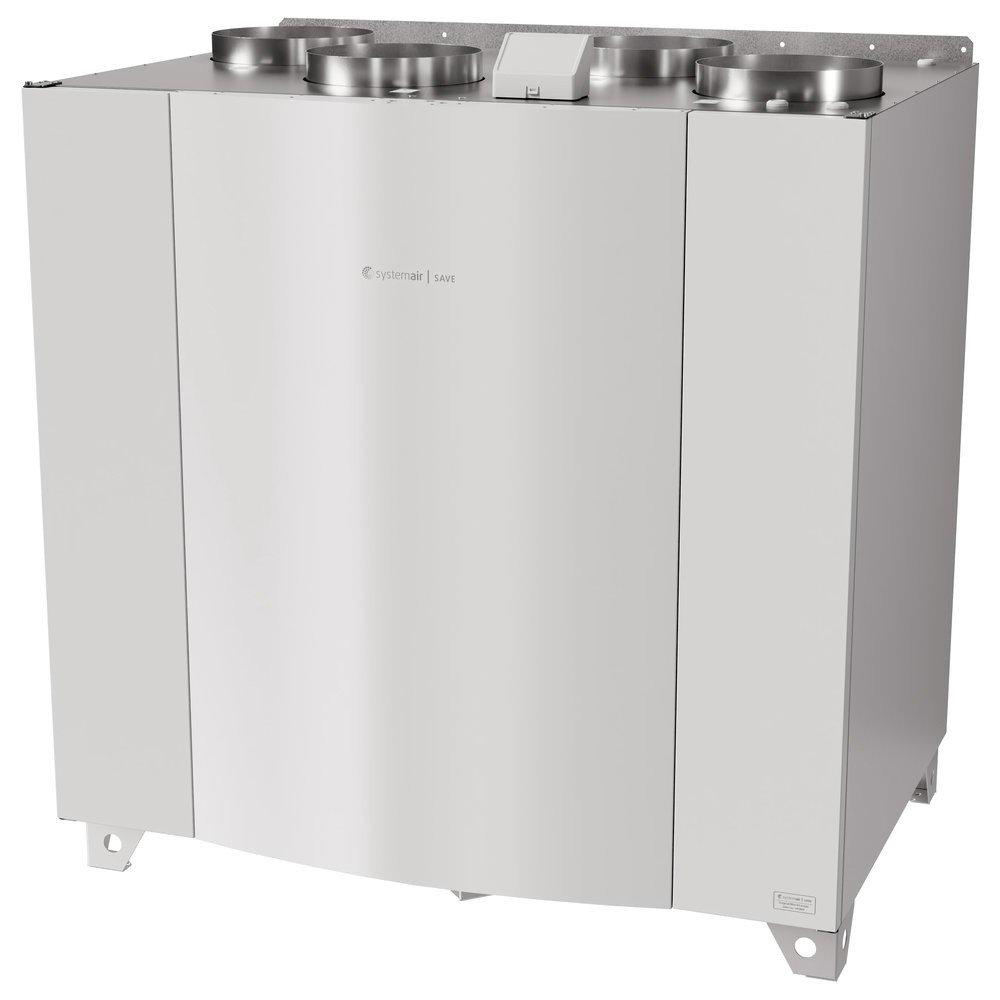

Il Systemair SAVE VTR 700 è un’unità residenziale di ventilazione con recupero di calore (HRV) che comunica con TapHome tramite Modbus RTU su connessione RS-485 a 3 fili (A, B, GND). Il template fornisce il controllo delle modalità utente, velocità ventilatore, modalità ECO, free cooling e monitora temperature, livelli di CO2, umidità e giri ventilatore. Un sistema completo di monitoraggio allarmi segnala oltre 30 condizioni di allarme direttamente in TapHome.

Il SAVE VTR 700 fa parte della famiglia Systemair SAVE. Altri modelli SAVE (VSR 300, VSR 500, VTC, VTR) che utilizzano la stessa piattaforma di controllo dovrebbero essere compatibili con questo template, poiché condividono la stessa mappa dei registri Modbus.

Collegamento hardware

Cablaggio RS-485

Collegare utilizzando una connessione RS-485 a 3 fili alla Connection Board (CB) all’interno dell’unità:

A → A+/D+ su TapHome RS-485
B → B-/D- su TapHome RS-485
GND → GND sull’alimentatore TapHome (obbligatorio)

Importante — Messa a terra
Il filo GND deve essere collegato tra l’unità Systemair e l’alimentatore TapHome. Senza una corretta messa a terra possono verificarsi errori di comunicazione.

Specifiche tecniche

Protocollo: Modbus RTU Slave, RS-485
Baud rate: da 9600 a 115200 (configurabile)
Baud rate predefinito: 115200
Parità: None, Even o Odd (configurabile)
Stop bit: 1
Indirizzo Slave: 1–247 (configurabile)
Tutti i registri: interi a 16 bit

Configurazione

Abilitazione comunicazione Modbus

Il Modbus RTU è disponibile di serie sulla Connection Board (CB). I parametri di comunicazione possono essere modificati tramite il pannello di controllo dell’unità:

Navigare su Service → Communication → Modbus
Impostare l’indirizzo Slave (predefinito: 1)
Impostare il baud rate (predefinito template: 115200)
Impostare la parità (predefinito template: None)
Confermare e riavviare se necessario

Per TapHome: Configurare TapHome in modo che corrisponda alle impostazioni dell’unità — 115200 baud, nessuna parità, 1 stop bit, Slave ID corrispondente.

Alternativa Modbus TCP — Systemair offre l’Internet Access Module (IAM, Art. N. 211243) come accessorio, che fornisce accesso Modbus TCP via Ethernet sulla porta 502. Può essere utilizzato come alternativa al cablaggio diretto RS-485.

Script di inizializzazione

Il template esegue uno script di inizializzazione che imposta il tipo di regolazione della velocità ventilatore su “Manual %” (H:1273=0) e abilita il rilevamento dell’arresto ventilatore (H:1352=1). Queste impostazioni vengono applicate automaticamente quando TapHome si connette all’unità.

Funzionalità del dispositivo

Controllo modalità utente

Active User Mode — un interruttore multi-valore che legge la modalità corrente da I:1160 e scrive le modifiche di modalità tramite H:1161. Sono disponibili dieci modalità operative:

Valore	Modalità	Descrizione
0	Auto	Ventilazione automatica basata sul controllo a domanda (sensori CO2/RH)
1	Manual	Velocità ventilatore fissa impostata dal dispositivo Fan Speed
2	Crowded	Ventilazione aumentata per spazi occupati (temporizzata)
3	Refresh	Impulso di ventilazione massimo (temporizzato)
4	Fireplace	Estrazione ridotta per creare pressione positiva per camini (temporizzata)
5	Away	Ventilazione ridotta durante l’assenza (temporizzata)
6	Holiday	Ventilazione minima per assenza prolungata (temporizzata)
7	Cooker Hood	Estrazione aumentata per ventilazione cucina (temporizzata)
8	Vacuum Cleaner	Flusso d’aria regolato per sistemi di aspirazione centralizzata (temporizzato)
9	Pressure Guard	Mantiene l’equilibrio di pressione quando dispositivi esterni influenzano il flusso d’aria

Ogni modalità ha velocità configurabili per i ventilatori di mandata e di estrazione, visibili come attributi di servizio (22 in totale), che mostrano la percentuale attuale di velocità del ventilatore sia per il ventilatore di mandata (SAF) che di estrazione (EAF) in ogni modalità.

Controllo velocità ventilatore

Fan Speed — un interruttore multi-valore a 4 livelli (H:1130) con conversione offset (lettura: −1, scrittura: +1):

Valore	Livello
0	Off
1	Low
2	Normal
3	High

La velocità del ventilatore si applica quando l’unità è in modalità Manual. Nelle altre modalità, la velocità del ventilatore è determinata dalla configurazione della modalità utente attiva.

Supply Fan Speed e Extract Fan Speed — dispositivi di ingresso analogico che monitorano il funzionamento attuale del ventilatore. Ognuno ha un attributo di servizio che mostra i giri effettivi del ventilatore dal sensore TACHO (I:12400 per mandata, I:12401 per estrazione).

Monitoraggio temperatura

Il template fornisce due sensori di temperatura con conversione automatica °C × 10:

Outdoor Air Temperature (H:12101) — temperatura esterna dal sensore antigelo. Attributo di servizio: Room Air Temperature (I:12103, sensore opzionale)
Supply Air Temperature (H:12102) — temperatura dell’aria di mandata dopo lo scambiatore di calore. Tre attributi di servizio: Extract Air Temperature (I:12104), Frost Protection Temperature (I:12100) e Overheat Temperature (I:12107)

Monitoraggio qualità dell’aria

Highest CO2 (H:1001) — valore più alto tra tutti i sensori CO2 collegati, in ppm. Cinque attributi di servizio mostrano i valori dei singoli sensori (I:12150–I:12154)
Highest Humidity (H:1000) — valore più alto tra tutti i sensori RH collegati, in % (conversione valore ÷ 100)

Modalità ECO

ECO Mode (H:2504) — un interruttore booleano che abilita la modalità di risparmio energetico. Quando attiva, la modalità ECO riduce l’energia di riscaldamento applicando un offset di temperatura configurabile al setpoint di riscaldamento.

Attributo di servizio: Heating Offset During ECO Mode (H:2503, ÷10, °C) — mostra l’offset corrente
Azione di servizio: Set Temperature Offset — configura l’offset di riscaldamento (1–10 °C)

Free cooling

Free Cooling Enable (H:4100) — un interruttore booleano che abilita il free cooling notturno. Quando la temperatura esterna è sufficientemente bassa, l’unità utilizza l’aria fresca esterna per pre-raffrescare l’edificio senza attivare il sistema di raffrescamento attivo.

Attributo di servizio: Free Cooling Active (I:4110) — indica se il free cooling è attualmente in corso

Monitoraggio allarmi

Il modulo monitora oltre 30 condizioni di allarme tramite ReadScript. Quando un allarme è attivo, viene segnalato come errore in TapHome. Gli allarmi monitorati includono:

Allarmi ventilatore: controllo SAF/EAF, giri SAF/EAF
Allarmi di protezione: protezione antigelo, sbrinamento, surriscaldamento, incendio
Allarmi sensori: FPT, OAT, SAT, RAT, EAT, ECT, EFT, OHT, EMT sensori di temperatura
Allarmi di sistema: RGS (guardia rotante), BYS (bypass), aria secondaria, filtro, arresto esterno
Allarmi qualità aria: RH, CO2, SAT bassa
Altri: override manuale uscite, sensori PDM, arresto manuale ventilatore

L’azione di servizio Clear All Alarms scrive in tutti i 30 registri di cancellazione allarmi, resettando tutti gli stati di allarme contemporaneamente.

Diagnostica di servizio

Il modulo espone cinque attributi di servizio per il monitoraggio dello stato del sistema:

System Time (H:6001–H:6006) — data e ora correnti nel formato HH:MM GG.MM.AAAA
Actual Season (H:1038) — Summer o Winter
Indoor IAQ Level (I:1122) — Economic, Good o Improving
Fan Speed Regulation Type (H:1273) — Manual %, Manual RPM, Constant Pressure, Constant Flow o External
Demand Control (I:1003) — CO2 o RH

Due azioni di servizio consentono di impostare l’orologio dell’unità:

Set Date — scrive anno (2020–2999), mese (1–12), giorno (1–31)
Set Time — scrive ora (0–23), minuto (0–59), secondo (0–59)

L’azione di servizio Set Fan Speed Regulation Type consente di passare tra le modalità di regolazione Manual %, Manual RPM, Pressure, Flow ed External.

Funzionalità aggiuntive

Il SAVE VTR 700 espone anche registri Modbus per il controllo del setpoint di temperatura (H:2001, intervallo 12–30 °C con selezione della modalità di controllo supply/room/extract), un registro separato di abilitazione ECO, stato della funzione ECO attiva, percentuali di uscita della velocità ventilatore attuali (SAF/EAF 0–100 %), tracciamento del periodo di sostituzione filtro con tempo rimanente, singoli sensori di temperatura dell’aria di estrazione e umidità relativa, e un programma settimanale completo di 7 giorni con due periodi al giorno e offset di temperatura. Questi potranno essere aggiunti in un futuro aggiornamento del template.

Il registro del setpoint di temperatura (H:2001) non è incluso nel template attuale. Per controllare il setpoint dell’aria di mandata, può essere aggiunto come dispositivo Modbus personalizzato in TapHome con holding register 2001 e intervallo di valori 120–300 (che rappresenta 12,0–30,0 °C con conversione ÷10).

Risoluzione dei problemi

Nessuna comunicazione Modbus

Controllare i cavi RS-485:
- A correttamente collegato a A+/D+ su TapHome
- B correttamente collegato a B-/D- su TapHome
- GND collegato alla massa dell’alimentatore TapHome — problema più comune
Verificare che l’indirizzo Modbus Slave corrisponda tra l’unità e TapHome
Confermare che TapHome è impostato su: 115200 baud, nessuna parità, 1 stop bit (o corrispondente ai parametri configurati dell’unità)
Controllare la Connection Board (CB) per le corrette connessioni dei terminali RS-485

La modalità utente non cambia

Verificare che l’unità non sia in una modalità temporizzata (Crowded, Refresh, Fireplace, Away, Holiday) — le modalità temporizzate devono scadere o essere annullate manualmente prima del cambio
Controllare che il registro di scrittura (H:1161) risponda — il registro di lettura (I:1160) e il registro di scrittura hanno indirizzi diversi
Il valore di modalità 12 (PressureGuard) viene automaticamente mappato al valore 9 nel template

Valori di temperatura errati

I valori di temperatura utilizzano la conversione ÷10 — un valore grezzo di 215 significa 21,5 °C
Verificare il sensore corretto: Outdoor Air utilizza H:12101 (sensore antigelo), Supply Air utilizza H:12102
I sensori opzionali (room air, extract air) richiedono l’installazione dell’hardware sensore opzionale

Dispositivi disponibili

Systemair SAVE VTR 700 Modulo

Attributi di servizio

Ora di sistema

Stagione attuale

Livello IAQ interno

Tipo di regolazione velocità ventilatore

Controllo a domanda

Azioni di servizio

Imposta data

Imposta ora

Imposta tipo di regolazione velocità ventilatore

Cancella tutti gli allarmi

SAVE VTR 700

Lettura (modulo)

#alarms
IF(MODBUSR(H, 15001, Uint16) = 1, ADDERROR("SAF_CTRL_ALARM"));
IF(MODBUSR(H, 15008, Uint16) = 1, ADDERROR("EAF_CTRL_ALARM"));
IF(MODBUSR(H, 15015, Uint16) = 1, ADDERROR("FROST_PROT_ALARM"));
IF(MODBUSR(H, 15022, Uint16) = 1, ADDERROR("DEFROSTING_ALARM"));
IF(MODBUSR(H, 15029, Uint16) = 1, ADDERROR("SAF_RPM_ALARM"));
IF(MODBUSR(H, 15036, Uint16) = 1, ADDERROR("EAF_RPM_ALARM"));
IF(MODBUSR(H, 15057, Uint16) = 1, ADDERROR("FTP_ALARM"));
IF(MODBUSR(H, 15064, Uint16) = 1, ADDERROR("OAT_ALARM"));
IF(MODBUSR(H, 15071, Uint16) = 1, ADDERROR("SAT_ALARM"));
IF(MODBUSR(H, 15078, Uint16) = 1, ADDERROR("RAT_ALARM"));
IF(MODBUSR(H, 15085, Uint16) = 1, ADDERROR("EAT_ALARM"));
IF(MODBUSR(H, 15092, Uint16) = 1, ADDERROR("ECT_ALARM"));
IF(MODBUSR(H, 15099, Uint16) = 1, ADDERROR("EFT_ALARM"));
IF(MODBUSR(H, 15106, Uint16) = 1, ADDERROR("OHT_ALARM"));
IF(MODBUSR(H, 15113, Uint16) = 1, ADDERROR("EMT_ALARM"));
IF(MODBUSR(H, 15120, Uint16) = 1, ADDERROR("RGS_ALARM"));
IF(MODBUSR(H, 15127, Uint16) = 1, ADDERROR("BYS_ALARM"));
IF(MODBUSR(H, 15134, Uint16) = 1, ADDERROR("SECONDARY_AIR_ALARM"));
IF(MODBUSR(H, 15141, Uint16) = 1, ADDERROR("FILTER_ALARM"));
IF(MODBUSR(H, 15148, Uint16) = 1, ADDERROR("EXTRA_CONTROLLER_ALARM"));
IF(MODBUSR(H, 15155, Uint16) = 1, ADDERROR("EXTERNAL_STOP_ALARM"));
IF(MODBUSR(H, 15162, Uint16) = 1, ADDERROR("RH_ALARM"));
IF(MODBUSR(H, 15169, Uint16) = 1, ADDERROR("CO2_ALARM"));
IF(MODBUSR(H, 15176, Uint16) = 1, ADDERROR("LOW_SAT_ALARM"));
IF(MODBUSR(H, 15501, Uint16) = 1, ADDERROR("MANUAL_OVERRIDE_OUTPUTS_ALARM"));
IF(MODBUSR(H, 15508, Uint16) = 1, ADDERROR("PDM_RHS_ALARM"));
IF(MODBUSR(H, 15515, Uint16) = 1, ADDERROR("PDM_EAT_ALARM"));
IF(MODBUSR(H, 15522, Uint16) = 1, ADDERROR("MANUAL_FAN_STOP_ALARM"));
IF(MODBUSR(H, 15529, Uint16) = 1, ADDERROR("OVERHEAT_TEMPERATURE_ALARM"));
IF(MODBUSR(H, 15536, Uint16) = 1, ADDERROR("FIRE_ALARM"));

Attributi di servizio

System Time

var year := MODBUSR(H, 6000, Uint16);
var month := MODBUSR(H, 6001, Uint16);
var day := MODBUSR(H, 6002, Uint16);
var hour := MODBUSR(H, 6003, Uint16);
var minute := MODBUSR(H, 6004, Uint16);
var second := MODBUSR(H, 6005, Uint16);
RETURN(hour + ":" + minute + "  "
+ day + ". " + month + ". " + year);

Actual season

SWITCH(MODBUSR(H, 1038, uint16), 0, "Summer", 1, "Winter", "Error")

Indoors IAQ level

SWITCH(MODBUSR(A, 1122, Uint16), 0, "Economic", 1, "Good", 2, "Improving", "Error");

Type of fan speed regulation

SWITCH(MODBUSR(H, 1273, Uint16),
 0, "Manual %",
 1, "Manual RPM",
 2, "Constant Pressure",
 3, "Constant Flow",
 4, "External",
 "Error");

Demand Control

SWITCH(MODBUSR(A, 1003, Uint16), 0, "CO₂", 1, "RH", "Error")

Azioni di servizio

Set Date

Parametri: Year (2020–2999 y), Month (1–12 mo), Day (1–31 da)

MODBUSW(H, 6000, Uint16, y);
MODBUSW(H, 6001, Uint16, mo);
MODBUSW(H, 6002, Uint16, da);

Set Time

Parametri: Hour (0–23 ho), Minute (0–59 mi), Second (0–59 se)

MODBUSW(H, 6003, Uint16, ho);
MODBUSW(H, 6004, Uint16, mi);
MODBUSW(H, 6005, Uint16, se);

Set Fan Speed Regulation Type

Parametri: Regulation_unit

MODBUSW(H, 1273, Uint16, ru);

Clear all alarms

MODBUSW(H, 15002, Uint16, 1);
MODBUSW(H, 15009, Uint16, 1);
MODBUSW(H, 15016, Uint16, 1);
MODBUSW(H, 15023, Uint16, 1);
MODBUSW(H, 15030, Uint16, 1);
MODBUSW(H, 15037, Uint16, 1);
MODBUSW(H, 15058, Uint16, 1);
MODBUSW(H, 15065, Uint16, 1);
MODBUSW(H, 15072, Uint16, 1);
MODBUSW(H, 15079, Uint16, 1);
MODBUSW(H, 15086, Uint16, 1);
MODBUSW(H, 15093, Uint16, 1);
MODBUSW(H, 15100, Uint16, 1);
MODBUSW(H, 15107, Uint16, 1);
MODBUSW(H, 15114, Uint16, 1);
MODBUSW(H, 15121, Uint16, 1);
MODBUSW(H, 15128, Uint16, 1);
MODBUSW(H, 15135, Uint16, 1);
MODBUSW(H, 15142, Uint16, 1);
MODBUSW(H, 15149, Uint16, 1);
MODBUSW(H, 15156, Uint16, 1);
MODBUSW(H, 15163, Uint16, 1);
MODBUSW(H, 15170, Uint16, 1);
MODBUSW(H, 15177, Uint16, 1);
MODBUSW(H, 15184, Uint16, 1);
MODBUSW(H, 15502, Uint16, 1);
MODBUSW(H, 15509, Uint16, 1);
MODBUSW(H, 15510, Uint16, 1);
MODBUSW(H, 15516, Uint16, 1);
MODBUSW(H, 15523, Uint16, 1);
MODBUSW(H, 15530, Uint16, 1);
MODBUSW(H, 15537, Uint16, 1);
MODBUSW(H, 15544, Uint16, 1);

Modalità utente attiva Interruttore multivalore

Modalità operativa ventilazione — Auto, Manual, Crowded, Refresh, Fireplace, Away, Holiday, Cooker Hood, Vacuum Cleaner, Pressure Guard

Registro: I:1160 → H:1161 UInt16 multi-value

Valori / Stati: Auto · Manual · Crowded · Refresh · Fireplace · Away · Holiday · Cooker Hood · Vacuum Cleaner · Pressure Guard

Modalità utente attiva

Lettura stato interruttore

var mod := MODBUSR(A, 1160, uInt16);
if(mod = 12, 9, mod);

Scrittura stato interruttore

MODBUSWNE(H, 1161 ,Uint16, Mu+1)

Attributi di servizio

Crowded Supply Speed

MODBUSR(A, 1204, Uint16) + " %";

Crowded Extract Speed

MODBUSR(A, 1205, Uint16) + " %";

Refresh Supply Speed

MODBUSR(A, 1206, Uint16) + " %";

Refresh Extract Speed

MODBUSR(A, 1207, Uint16) + " %";

Fireplace Supply Speed

MODBUSR(A, 1208, Uint16) + " %";

Fireplace Extract Speed

MODBUSR(A, 1209, Uint16) + " %";

Away Supply Speed

MODBUSR(A, 1210, Uint16) + " %";

Away Extract Speed

MODBUSR(A, 1211, Uint16) + " %";

Holiday Supply Speed

MODBUSR(A, 1212, Uint16) + " %";

Holiday Extract Speed

MODBUSR(A, 1213, Uint16) + " %";

Cooker Supply Speed

MODBUSR(A, 1215, Uint16) + " %";

Cooker Extract Speed

MODBUSR(A, 1216, Uint16) + " %";

Vacuum Supply Speed

MODBUSR(A, 1217, Uint16) + " %";

Vacuum Extract Speed

MODBUSR(A, 1218, Uint16) + " %";

Supply Active User Mode

MODBUSR(A, 1230, Uint16) + " %";

Extract Active User Mode

MODBUSR(A, 1231, Uint16) + " %";

Manual Supply Speed

MODBUSR(A, 1200, Uint16) + " %";

Manual Extract Speed

MODBUSR(A, 1201, Uint16) + " %";

Auto Supply Speed

MODBUSR(A, 1202, Uint16) + " %";

Auto Extract Speed

MODBUSR(A, 1203, Uint16) + " %";

Low Fan Supply Speed

MODBUSR(A, 1218, Uint16) + " %";

Low Fan Extract Speed

MODBUSR(A, 1219, Uint16) + " %";

Modalità ECO Interruttore

Modalità risparmio energetico — riduce il riscaldamento con un offset di temperatura configurabile

Registro: H:2504 Bool

Azioni di servizio

Imposta offset temperatura

Modalità ECO

Lettura stato interruttore

MODBUSR(H, 2504, Bool)

Scrittura stato interruttore

MODBUSW(H, 2504, Bool, St)

Attributi di servizio

Heating offset during ECO mode

MODBUSR(H, 2503, Uint16)/10 + " °C";

Azioni di servizio

Set temperature offset [°C]

Parametri: Offset (1–10 off)

MODBUSW(H, 2503, Uint16, off*10);

Velocità ventilatore di estrazione Ingresso analogico Solo lettura

Velocità ventilatore di estrazione con monitoraggio giri da sensore TACHO

UInt16 numeric

Attributi di servizio

Giri ventilatore di estrazione

Velocità ventilatore Interruttore multivalore

Livello velocità ventilatore manuale — Off, Low, Normal, High

Registro: H:1130 UInt16 multi-value

Valori / Stati: ${level_0Of3} · ${level_1Of3} · Normal · ${level_3Of3}

Abilitazione free cooling Interruttore

Free cooling notturno con aria esterna per pre-raffrescare l'edificio

Registro: H:4100 Bool

Abilitazione free cooling

Lettura stato interruttore

MODBUSR(H, 4100, Bool)

Scrittura stato interruttore

MODBUSW(H, 4100, Bool, St)

Attributi di servizio

Free Cooling Active

IF(MODBUSR(A, 4110, Uint16) = 1, "Yes", "No")

CO2 più alto Variabile Solo lettura

Valore CO2 più alto tra tutti i sensori collegati, con valori dei singoli sensori

Registro: H:1001 UInt16 Unità: ppm numeric

Attributi di servizio

Sensore 1

Sensore 2

Sensore 3

Sensore 4

Sensore 5

CO2 più alto

Lettura

MODBUSR(H, 1001, Uint16)

Attributi di servizio

Sensor 1

MODBUSR(A, 12150, Uint16) + " ppm";

Sensor 2

MODBUSR(A, 12151, Uint16) + " ppm";

Sensor 3

MODBUSR(A, 12152, Uint16) + " ppm";

Sensor 4

MODBUSR(A, 12153, Uint16) + " ppm";

Sensor 5

MODBUSR(A, 12154, Uint16) + " ppm";

Umidità più alta Variabile Solo lettura

Valore di umidità relativa più alto tra tutti i sensori RH collegati

Registro: H:1000 UInt16 Unità: % numeric

Temperatura aria esterna Sensore di temperatura Solo lettura

Registro: H:12101 Int16 Unità: °C numeric

Attributi di servizio

Sensore temperatura aria ambiente

Temperatura aria di mandata Sensore di temperatura Solo lettura

Registro: H:12102 Int16 Unità: °C numeric

Attributi di servizio

Sensore temperatura aria di estrazione

Sensore temperatura protezione antigelo

Sensore temperatura surriscaldamento

Temperatura aria di mandata

Lettura temperatura

MODBUSR(H, 12102, Int16) / 10

Attributi di servizio

Extract Air Temperature sensor

MODBUSR(A, 12104, Uint16)/10 + "°C";

Frost Protection Temperature Sensor

MODBUSR(A, 12100, Uint16)/10 + "°C";

Overheat Temperature sensor

MODBUSR(A, 12107, Uint16)/10 + "°C";

Velocità ventilatore di mandata Ingresso analogico Solo lettura

Velocità ventilatore di mandata con monitoraggio giri da sensore TACHO

UInt16 numeric

Attributi di servizio

Giri ventilatore di mandata

Connessione: Modbus RTU • 115200 baud• 8N1 • Slave ID: $[SlaveId]

Possibili miglioramenti (11)

H:2001 Temperature Setpoint — REG_TC_SP (H:2001, 12.0–30.0°C, /10 conversion) — primary temperature setpoint for supply air temperature control
H:2031 Temperature Control Mode — REG_TC_CONTROL_MODE (H:2031); 0=Supply, 1=Room, 2=Extract — selects which temperature sensor drives the control loop
H:1162 User Mode Change Request — REG_USERMODE_HMI_CHANGE_REQUEST (H:1162); direct mode switch 0–7 without multi-value switch — alternative to Active User Mode device
I:1111/1112 User Mode Remaining Time — 32-bit value (low + high word) showing remaining time for timed user modes (Holiday, Away, Fireplace, Refresh, Crowded)
H:2505 ECO Mode Enable — REG_ECO_MODE_ON_OFF (H:2505); separate from ECO offset — template uses H:2504 (offset) as the switch
I:2506 ECO Function Active — REG_ECO_FUNCTION_ACTIVE (I:2506); indicates if ECO mode conditions are currently met
I:14001/14002 SAF/EAF Fan Speed Output — REG_OUTPUT_SAF (I:14001) and REG_OUTPUT_EAF (I:14002); actual fan speed output 0–100%
H:7001 Filter Replacement Period — REG_FILTER_PERIOD (H:7001, 3–15 months) and remaining time (I:7005/7006) — filter maintenance tracking
I:12105 Extract Air Temperature — REG_SENSOR_EAT (H:12105, /10 °C); extract air temperature — available as accessory sensor
I:12109 Relative Humidity Sensor — REG_SENSOR_RHS (H:12109, 0–100%); relative humidity — accessory sensor, useful alongside Highest Humidity device
H:5001–5114 Week Schedule — Complete 7-day, 2-period schedule with temperature offsets and fan levels — complex multi-register configuration

Scarica template

Fonti

Systemair SAVE Modbus Variable List Rev.36
2026-03-20
Home Assistant Systemair Integration
github.com 2026-03-20
