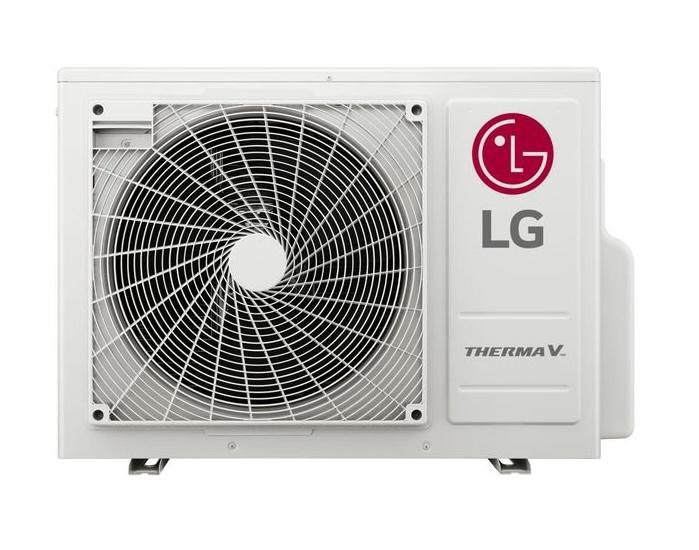

LG ThermaV (2021+)

Modbus RTU

Submitted by

Last updated: 03. 2026

L’LG ThermaV (modelli dal 2021 in poi) è una pompa di calore aria-acqua che comunica con TapHome tramite Modbus RTU su RS-485. Il template fornisce il controllo della modalità riscaldamento/raffrescamento, l’attivazione/disattivazione dell’acqua calda sanitaria (ACS), cinque sensori di temperatura (ingresso acqua, uscita acqua, temperatura ambiente, serbatoio ACS, collettore solare) e due impostazioni di temperatura target per il circuito di riscaldamento e l’ACS.

La pompa di calore si collega direttamente a TapHome Core tramite RS-485 senza necessità del gateway Modbus PMBUSB00A — l’unità esterna dispone di un’interfaccia Modbus RTU slave integrata.

Collegamento hardware

Cablaggio RS-485

Collegare le linee di segnale RS-485 A e B dalla scheda dell’unità esterna a TapHome Core:

A (RS-485+) → A+/D+ su TapHome RS-485
B (RS-485-) → B-/D- su TapHome RS-485

Utilizzare un cavo a coppia intrecciata schermata per le linee di segnale A/B.

Importante — Scambio dei tipi di registro nella documentazione LG
Il manuale di installazione ufficiale LG ha i codici funzione dei registri holding e input invertiti. Quello che il manuale indica come „Holding register (0x03)" è in realtà un registro input e viceversa. Le fonti della community hanno confermato e corretto questo errore. Il template TapHome utilizza gli indirizzi di registro corretti.

Specifiche tecniche

Protocollo: Modbus RTU Slave, RS-485
Baud rate: 9600, nessuna parità, 1 bit di stop, 8 bit dati
Slave ID predefinito: 1 (configurabile tramite display del termostato)

Configurazione

Abilitazione della comunicazione Modbus

La comunicazione Modbus deve essere abilitata tramite il DIP switch SW1 situato all’interno dell’unità esterna:

Spegnere l’unità esterna
Aprire il pannello elettrico dell’unità esterna
Individuare il DIP switch SW1 sulla scheda
Impostare le seguenti posizioni dei DIP switch:
- DIP 1: ON — abilita l’interfaccia Modbus
- DIP 2: ON — modalità slave
Su SW2, impostare DIP 1: ON — designazione slave
Accendere l’unità esterna

Configurazione Slave ID

Lo Slave ID predefinito è 1. Per modificarlo, accedere alle impostazioni sul display del termostato. Durante l’importazione del template in TapHome, inserire lo Slave ID corrispondente nei parametri di importazione.

Su alcune varianti di modello lo Slave ID può essere impostato anche su 2. Se la comunicazione con Slave ID 1 non funziona, provare con Slave ID 2.

Impostazioni Modbus in TapHome

Configurare il modulo Modbus RTU in TapHome con i seguenti parametri:

Baud rate: 9600
Parità: Nessuna
Bit di stop: 1
Bit dati: 8
Slave ID: 1 (o come configurato sulla pompa di calore)

Funzionalità del dispositivo

Modalità riscaldamento e raffrescamento

Heating & Cooling Mode (C:0 + H:0) — un interruttore combinato a valori multipli che controlla sia lo stato di alimentazione che la modalità operativa della pompa di calore. L’interruttore legge il registro coil C:0 per lo stato on/off e il registro holding H:0 per la modalità attiva.

Modalità disponibili:

Valore	Modalità	Descrizione
Off	Spento	Pompa di calore spenta (C:0 = 0)
Auto	Automatico	Selezione automatica riscaldamento/raffrescamento (H:0 = 3)
Heating	Riscaldamento	Modalità riscaldamento (H:0 = 4)
Cooling	Raffrescamento	Modalità raffrescamento (H:0 = 0)

La logica di scrittura gestisce la transizione dello stato di alimentazione: quando si passa da Off a qualsiasi modalità, il template attiva prima il coil di funzionamento (C:0 = 1) e poi imposta la modalità operativa.

Controllo acqua calda sanitaria

DHW On/Off (C:1) — attiva o disattiva la produzione di acqua calda sanitaria. È un semplice interruttore on/off tramite il registro coil 1. Quando attivato, la pompa di calore riscalda il serbatoio ACS alla temperatura target.

Monitoraggio temperature

Il template fornisce cinque sensori di temperatura, tutti con conversione automatica /10 (valore grezzo del registro diviso per 10 per ottenere °C):

Water Inlet Temperature (Input 2) — temperatura dell’acqua in ingresso alla pompa di calore dal sistema di riscaldamento
Water Outlet Temperature (Input 3) — temperatura dell’acqua in uscita dalla pompa di calore verso il sistema di riscaldamento
Room Temperature (Input 7) — temperatura dell’aria ambiente dal circuito di riscaldamento 1, rilevata ogni 15 secondi
DHW Tank Temperature (Input 5) — temperatura del serbatoio dell’acqua calda sanitaria
Solar Collector Temperature (Input 6) — temperatura del collettore solare, disponibile solo sui modelli AWHP con installazione di collettore solare, rilevata ogni 15 secondi

Impostazioni temperatura target

Due impostazioni di temperatura target consentono il controllo diretto da TapHome:

Target Temperature (Circuit 1) (H:2) — temperatura target di riscaldamento/raffrescamento per il circuito primario. Intervallo 30–50 °C per il riscaldamento. Il registro utilizza Int16 con scalatura /10 (valore × 10 per la scrittura, /10 per la lettura).
DHW Target Temperature (H:1) — temperatura target dell’acqua calda sanitaria. Intervallo 45–60 °C. Utilizza la stessa scalatura /10.

Le temperature target possono essere regolate direttamente da TapHome e verranno visualizzate sul display del termostato della pompa di calore.

Funzionalità aggiuntive

La pompa di calore LG ThermaV supporta inoltre la modalità silenziosa (rumore ridotto dell’unità esterna), la disinfezione del serbatoio ACS (ciclo anti-legionella), l’arresto di emergenza e il funzionamento di emergenza (solo riscaldatore di backup) tramite registri coil aggiuntivi. Il sistema fornisce informazioni di stato estese tramite registri di ingresso discreti, tra cui flusso d’acqua, compressore, ciclo di sbrinamento, riscaldamento ACS, pompa solare e stato del riscaldatore di backup. Sono disponibili registri sensore aggiuntivi per temperatura dell’aria esterna, pressione dell’acqua, giri del compressore e pressioni del refrigerante. È supportato anche un secondo circuito di riscaldamento con temperatura target indipendente. Queste funzionalità potranno essere aggiunte in un futuro aggiornamento del template.

Risoluzione dei problemi

Nessuna comunicazione Modbus

Verificare i DIP switch: Confermare che SW1 DIP 1 e DIP 2 siano entrambi ON e SW2 DIP 1 sia ON
Controllare i cavi RS-485: Assicurarsi che A e B siano collegati correttamente e non invertiti
Verificare lo Slave ID: Il predefinito è 1 — controllare che il parametro di importazione TapHome corrisponda all’impostazione della pompa di calore
Controllare il baud rate: In TapHome deve essere 9600 baud, nessuna parità, 1 bit di stop

Scambio dei tipi di registro

Il manuale di installazione ufficiale LG ha i codici funzione dei registri holding e input invertiti. Il template TapHome utilizza già gli indirizzi di registro corretti (verificati dalla community). Se si fa riferimento direttamente al manuale LG, invertire i tipi di registro.

Valori di temperatura errati

Tutti i registri di temperatura utilizzano un fattore di scala di 0,1 (divisione per 10). Se in TapHome compaiono valori grezzi, verificare che il template sia stato importato correttamente con gli script di conversione /10.

Comunicazione intermittente o instabile

Alcune varianti di modello o versioni firmware dell’LG ThermaV hanno un supporto Modbus limitato
Gli adattatori USB RS-485 devono supportare esplicitamente il protocollo Modbus RTU
Gli errori „Cleanup recv buffer before send" indicano problemi di configurazione — verificare baud rate e impostazioni di parità

Dispositivi disponibili

LG ThermaV Modulo

Modalità riscaldamento e raffrescamento Interruttore multivalore

Interruttore combinato alimentazione e modalità — Off, Auto, Riscaldamento, Raffrescamento

Registro: C:0, H:0 Bool + Int16 multi-value

Valori / Stati: Off · Auto · Heating · Cooling · Heating

Modalità riscaldamento e raffrescamento

Lettura stato interruttore

var operate := MODBUSR(C, 0, Bool);
var operateMode := MODBUSR(H, 0, Int16);

if operate = 0
    return(0); # off
else
    if operateMode = 3
        return(1); # auto
    elseif operateMode = 4
        return(2); # heating
    elseif operateMode = 0
        return(3); # cooling
    else
        return(NaN);
    end
end

Scrittura stato interruttore

var operate := MODBUSR(C, 0, Bool);
var operateMode := Mu;

if operate = 0 and operateMode > 0
    MODBUSW(C, 0, Bool, 1); # turn on
end

if operateMode = 0
    MODBUSW(C, 0, Bool, 0); # off
elseif operateMode = 1
    MODBUSW(H, 0, Int16, 3); # auto
elseif operateMode = 2
    MODBUSW(H, 0, Int16, 4); # heating
elseif operateMode = 3
    MODBUSW(H, 0, Int16, 0); # cooling
else
    # magic happened
end

ACS On/Off Interruttore

Attiva o disattiva la produzione di acqua calda sanitaria

Registro: C:1 Bool

Temperatura acqua in ingresso Sensore di temperatura Solo lettura

Registro: implicit (Input 2) Temperature Unità: °C numeric

Temperatura acqua in uscita Sensore di temperatura Solo lettura

Registro: implicit (Input 3) Temperature Unità: °C numeric

Temperatura ambiente Sensore di temperatura Solo lettura

Registro: implicit (Input 7) Temperature Unità: °C numeric

Temperatura serbatoio ACS Sensore di temperatura Solo lettura

Temperatura del serbatoio dell'acqua calda sanitaria

Registro: implicit (Input 5) Temperature Unità: °C numeric

Temperatura collettore solare Sensore di temperatura Solo lettura

Temperatura del collettore solare — disponibile solo sui modelli AWHP con installazione solare

Registro: implicit (Input 6) Temperature Unità: °C numeric

Temperatura target (Circuito 1) Variabile

Temperatura target riscaldamento/raffrescamento per il circuito primario (30–50 °C)

Registro: H:2 Int16 Unità: °C numeric

Temperatura target ACS Variabile

Temperatura target dell'acqua calda sanitaria (45–60 °C)

Registro: H:1 Int16 Unità: °C numeric

Connessione: Modbus RTU • 9600 baud• 8N1 • Slave ID: $[SlaveId]

Possibili miglioramenti (20)

C:2 Silent Mode — Coil 2 — 0=Off, 1=On; reduces outdoor unit noise at night
C:3 DHW Disinfection — Coil 3 — triggers anti-legionella tank disinfection cycle
C:4 Emergency Stop — Coil 4 — emergency stop of heat pump operation
C:5 Emergency Operation — Coil 5 — triggers emergency operation (backup heater only)
H:0 (Control Method) Control Method — Holding 1 in community sources — 0=Water outlet, 1=Water inlet, 2=Room air temperature control
H:4 Shift Value Auto Mode (Circuit 1) — Auto mode temperature shift -5 to +5 K for circuit 1
H:5 Target Temperature (Circuit 2) — Heating/cooling setpoint for second heating circuit, range 20–40°C, scale 0.1
H:7 Shift Value Auto Mode (Circuit 2) — Auto mode temperature shift -5 to +5 K for circuit 2
Input 0 Error Code — Error code register — 0=no error, other values reference LG error table
Input 1 ODU Operation Cycle — Outdoor unit operation cycle counter
Input 4 Backup Heater Outlet Temperature — Backup heater outlet temperature, scale 0.1 °C
Input 8 Current Flow Rate — Water flow rate in L/min, scale 0.1
Input 9 Flow Temperature (Circuit 2) — Flow temperature for second heating circuit, scale 0.1 °C
Input 10 Room Air Temperature (Circuit 2) — Room air temperature from circuit 2, scale 0.1 °C
Input 12 Outdoor Air Temperature — Outdoor ambient air temperature, scale 0.1 °C
Input 13 Water Pressure — System water pressure in bar, scale 0.1
Input 22 High Pressure — Refrigerant high-side pressure in bar
Input 23 Low Pressure — Refrigerant low-side pressure in bar
Input 24 Compressor RPM — Compressor speed, raw value × 60 = RPM
Discrete 0–16 Status Registers (17 discrete inputs) — Water flow, water pump, compressor, defrost, DHW heating, silent mode, cooling, solar pump, backup heater steps, error status, emergency operation availability, mix pump — all binary read-only status flags
