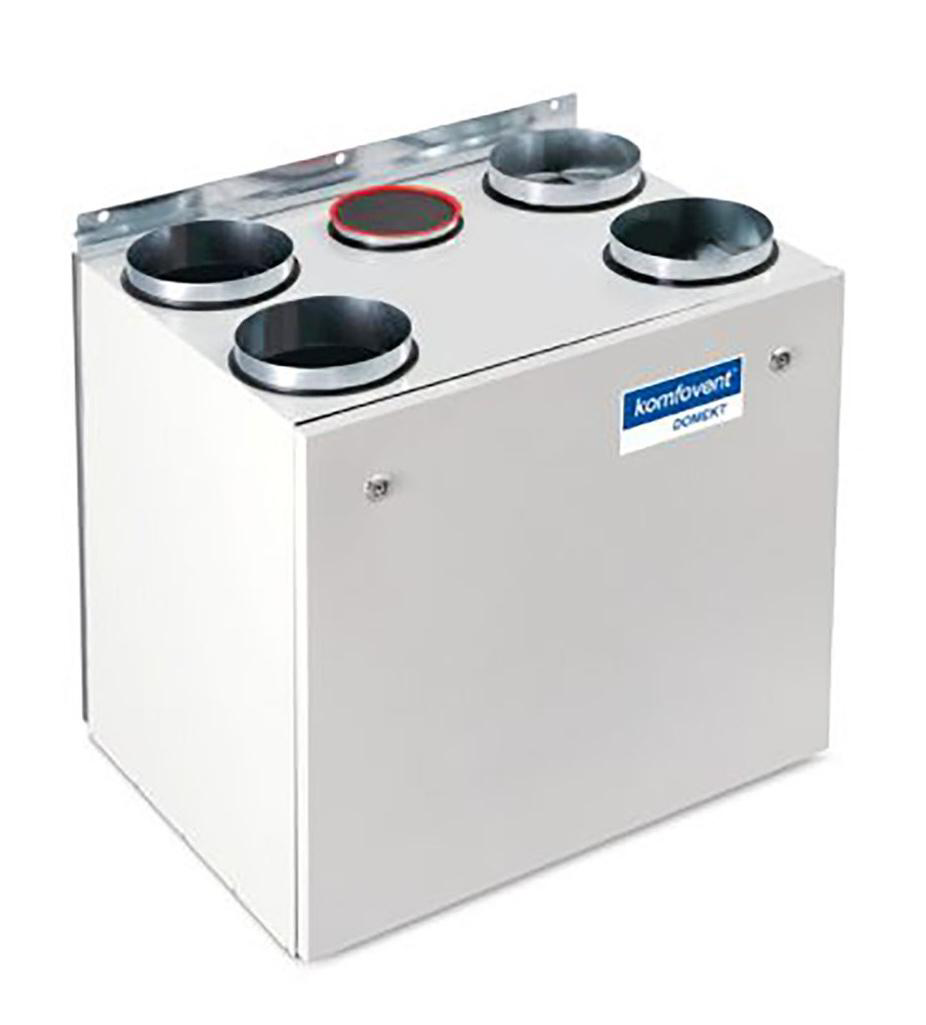

Il template Komfovent Air Recovery integra le unità di ventilazione residenziale DOMEKT con controller C6 o C6M in TapHome tramite Modbus RTU su RS-485. Il template consente la selezione della modalità di ventilazione, l’impostazione del punto di set temperatura, l’attivazione della modalità ECO, il monitoraggio delle temperature (aria di ripresa e aria esterna), la misurazione del consumo energetico e la gestione della manutenzione filtro.

I modelli compatibili includono DOMEKT R 450 V, DOMEKT R 400 V, DOMEKT R 400 H, DOMEKT CF 400 V e DOMEKT CF 500 F — qualsiasi unità DOMEKT con controller C6 o C6M.

Collegamento hardware

Collegamento fisico

Il controller C6/C6M dispone di morsetti di collegamento esterni all’interno del quadro di controllo dell’unità di trattamento aria. L’interfaccia RS-485 Modbus RTU utilizza i morsetti A (morsetto 1 sul C6, morsetto 41 sul C6M) e B (morsetto 2 sul C6, morsetto 42 sul C6M).

Controller Komfovent C6 e C6M con morsetti di collegamento

Schema di collegamento C6

Schema di collegamento Komfovent C6 per elementi esterni con RS-485, sensori, ingressi e uscite

Schema di collegamento C6M

Schema di collegamento Komfovent C6M per elementi esterni con morsetti RS-485 41-42

Cablaggio RS-485

Utilizzare un cavo a coppia intrecciata:

Morsetto A → A+/D+ su TapHome RS-485
Morsetto B → B-/D- su TapHome RS-485

Parametro	Valore
Tipo di cavo	Coppia intrecciata (CAT5 raccomandato)
Lunghezza massima cavo	150 m

Importante — Messa a terra
Se la distanza tra le interfacce RS-485 supera 10 m, il punto di messa a terra del controller C6/C6M e il punto di messa a terra di TapHome devono essere collegati insieme. Senza una corretta messa a terra possono verificarsi errori di comunicazione.

Configurazione

Impostazioni Modbus RTU

Le impostazioni predefinite dell’interfaccia RS-485 sono:

Parametro	Valore predefinito
Velocità di trasmissione	19200
Lunghezza parola	8
Parità	Pari
Bit di stop	1
Slave ID	254

Queste impostazioni possono essere modificate tramite l’interfaccia web del controller C6/C6M. Connettersi all’indirizzo IP predefinito del controller 192.168.0.60 nel browser. Accedere con nome utente user e password user. Navigare su Impostazioni → Connettività per trovare e modificare le impostazioni RS-485 e l’ID del protocollo Modbus RTU.

Impostazioni di connettività dell'interfaccia web Komfovent C6 con Modbus ID, velocità RS-485 e parità

In alternativa, l’indirizzo IP e la maschera di sottorete possono essere modificati tramite il pannello touch C6.1: premere il tasto Menu, quindi tenere premuto il tasto Impostazioni per più di 5 secondi per aprire la finestra Impostazioni avanzate. Selezionare Connettività per visualizzare e modificare i parametri di rete.

Configurazione TapHome

Durante l’importazione del template in TapHome sono richiesti due parametri:

Slave ID — deve corrispondere all’ID Modbus configurato sul controller (predefinito: 254)
Indirizzo IP — utilizzato per le connessioni TCP (predefinito: 192.168.0.1). Per le connessioni RTU tramite RS-485, questo parametro non viene utilizzato

Il tempo di polling minimo dovrebbe essere 500 ms o superiore. Quando più unità Komfovent sono collegate alla stessa rete Modbus, si raccomanda un tempo di polling di almeno 1 secondo.

Monitoraggio allarmi

Il modulo template ReadScript monitora gli allarmi attivi leggendo i registri H:599–H:609. Quando gli allarmi sono attivi, vengono riportati in TapHome come errori con il conteggio degli allarmi e i singoli codici di allarme. I codici di allarme seguono la codifica Komfovent: i codici di tipo F (1–127) indicano allarmi di guasto, i codici di tipo W (129–255) indicano allarmi di avviso.

Per reimpostare gli allarmi attivi, scrivere il valore 0x9C5 nel registro H:600 tramite TapHome.

Script di inizializzazione

Lo script di inizializzazione del template imposta l’unità di portata su m3/h (registro H:27 = 0) per garantire letture di portata d’aria coerenti su tutti i dispositivi.

Funzionalità del dispositivo

Panoramica del sistema

Controllo alimentazione

ON/OFF (H:0) — interruttore principale dell’unità di ventilazione. La scrittura di 1 accende l’unità, 0 la spegne.

Modalità di ventilazione

Modalità di ventilazione (H:4) seleziona la modalità operativa attiva tramite un selettore multi-valore con 10 opzioni:

Standby (0) — unità in standby
Assenza (1) — bassa ventilazione per periodi non occupati
Normale (2) — ventilazione giornaliera standard
Intensiva (3) — ventilazione aumentata per alta domanda
Boost (4) — ventilazione massima
Cucina (5), Caminetto (6), Override (7), Vacanza (8) — modalità speciali
Qualità dell’aria (9) — ventilazione gestita da sensore

Quando si scrivono le modalità 1–4 (Assenza, Normale, Intensiva, Boost), il template imposta automaticamente anche le percentuali di portata di mandata e ripresa corrispondenti (rispettivamente 20%, 50%, 70% e 100%).

Ogni modalità dispone di parametri configurabili accessibili tramite azioni di servizio (Imposta Assenza, Imposta Normale, Imposta Intensiva, Imposta Boost):

Portata di mandata (m3/h)
Portata di ripresa (m3/h)
Punto di set temperatura (°C, range 5–40)
Riscaldamento (On/Off)

19 attributi di servizio mostrano le impostazioni correnti per tutte e quattro le modalità configurabili (portata mandata/ripresa, set point, riscaldamento per Assenza, Normale, Intensiva e Boost), più la prossima modalità programmata, l’orario di avvio e il giorno della settimana.

Modalità AUTO ed ECO

Modalità AUTO (H:3) — abilita la ventilazione automatica controllata dalla pianificazione o dai sensori di qualità dell’aria. Due attributi di servizio mostrano la sorgente di controllo corrente della modalità AUTO (Pianificazione o Qualità dell’aria) e il programma scheduler attivo (A casa, Settimana lavorativa, Ufficio, Personalizzato). Un’azione di servizio consente di cambiare il programma scheduler.
Modalità ECO (H:2) — abilita la modalità di risparmio energetico con limiti di temperatura dell’aria di mandata e riscaldamento/raffreddamento gratuito opzionale. Sei attributi di servizio mostrano le impostazioni ECO correnti (temperatura minima/massima aria di mandata, riscaldamento/raffreddamento gratuito, riscaldamento negato, raffreddamento negato, recupero calore costante). L’azione di servizio Configurazione ECO configura tutti i parametri contemporaneamente.

Monitoraggio temperatura

Temperatura aria di ripresa (H:902) — sensore temperatura aria di mandata con conversione /10 in °C. Tre attributi di servizio mostrano la portata corrente dell’aria di ripresa (m3/h), l’intensità del ventilatore di ripresa (%) e la pressione dell’aria di ripresa (Pa).
Temperatura esterna (H:903) — sensore temperatura aria esterna con conversione /10 in °C.
Set point normale — dispositivo termostato che legge la temperatura attuale da H:902 (/10 °C) e legge/scrive il set point di temperatura desiderato per la modalità Normale tramite H:109 (/10 °C, range 5–40 °C). Due attributi di servizio mostrano la modalità di controllo temperatura (Mandata, Ripresa, Bilanciamento, Stanza) e la sorgente del sensore ambiente (Pannello 1 o Pannello 2). Le azioni di servizio consentono di modificare entrambe le impostazioni.

Controllo potenza recupero

Controllo potenza recupero — dispositivo dimmer per il controllo del livello di potenza del recupero calore. È un dispositivo segnaposto che potrebbe richiedere la configurazione manuale degli script di lettura/scrittura in TapHome.

Consumo energetico

Consumo energetico (H:930) — contatore energia che legge il consumo energetico totale da H:930 (UInt32, Wh → kWh con conversione /1000) e la domanda di potenza corrente da H:920 (UInt16, W → kW con conversione /1000).

Gestione filtro

Filtro — monitora lo stato del filtro con l’azione di servizio Reset filtro che scrive il valore 1 nel registro H:1050 per azzerare il contatore di intasamento del filtro. Il reset funziona solo se l’impurità del filtro è superiore all'1%.

Attributi di servizio a livello di modulo

Il modulo template espone otto attributi di servizio:

Ora di sistema — data/ora corrente dal controller (H:28–H:31)
Giorno della settimana — giorno corrente della settimana
DHCP — stato DHCP (On/Off), con azione di servizio per la commutazione
Indirizzo IP, Maschera, Gateway — configurazione di rete corrente
Riavvio allarme incendio — modalità di riavvio (Manuale/Automatico), con azione di servizio per la modifica
Unità di portata — impostazione corrente dell’unità di portata d’aria (m3/h o l/s)

Funzionalità aggiuntive

Il controller C6/C6M espone anche registri per temperatura esterna (H:904), temperatura acqua (H:905), temperatura aria di scarico (H:961), livello ed efficienza scambiatore di calore (H:912, H:924), livelli riscaldatore/refrigeratore elettrico e ad acqua (H:913–H:916), percentuale impurità filtro (H:917), temperatura e umidità stanza pannello (H:946–H:951), sensori qualità aria (H:952–H:953), bitmask stato (H:900), consumo energetico istantaneo (H:921), modalità controllo portata (H:12), impostazioni qualità aria (H:205–H:214) e programmazione completa dello scheduler (H:300–H:555). Questi potranno essere aggiunti in un futuro aggiornamento del template.

Il livello di impurità del filtro è disponibile nel registro H:917 (0–100%) ma il dispositivo Filtro nel template non ha uno script di lettura configurato. Per monitorare l’intasamento del filtro, aggiungere un dispositivo Modbus personalizzato che legga H:917 come UInt8.

Risoluzione problemi

Nessuna comunicazione Modbus

Verificare i cavi RS-485:
- Morsetto A correttamente collegato a A+/D+ su TapHome
- Morsetto B correttamente collegato a B-/D- su TapHome
- Messa a terra collegata se la lunghezza del cavo supera i 10 m
Verificare che lo Slave ID corrisponda all’ID Modbus nell’interfaccia web del controller (predefinito: 254)
Confermare che TapHome sia impostato su: 19200 baud, parità pari, 1 bit di stop, 8 bit dati
Verificare che l’intervallo di polling minimo sia di almeno 500 ms (1 s per configurazioni multi-unità)

Impossibile accedere all’interfaccia web

Verificare che il dispositivo e il computer siano nella stessa sottorete (IP predefinito controller: 192.168.0.60)
Se collegati direttamente, disabilitare DHCP e impostare un IP statico nella stessa sottorete (es. 192.168.0.61)
Verificare che JavaScript sia abilitato nel browser
Verificare che nessun server proxy o firewall stia bloccando la connessione

Le letture di temperatura mostrano valori errati

Verificare che le unità di portata siano impostate su m3/h (registro H:27 = 0) — lo script di inizializzazione del template lo imposta automaticamente
Verificare che la modalità di controllo temperatura (H:10) corrisponda alla sorgente sensore prevista
Notare che i registri temperatura utilizzano la codifica ×10 (es. 215 = 21,5°C)

Codici di allarme

I codici di allarme riportati in TapHome utilizzano la codifica Komfovent. Gli allarmi di guasto (tipo F) hanno codici 1–127, gli allarmi di avviso (tipo W) hanno codici 129–255. I codici comuni includono:

Codice	Tipo	Messaggio
1	F1	Portata mandata non raggiunta
2	F2	Portata ripresa non raggiunta
3	F3	Temperatura acqua B5 troppo bassa
9	F9	Incendio interno
10	F10	Incendio esterno
129	W1	Sostituire il filtro aria
130	W2	Modalità servizio

Consultare il manuale Modbus Komfovent C6/C6M per l’elenco completo dei codici di allarme.

Dispositivi disponibili

Komfovent Recupero d'Aria Modulo

Attributi di servizio

Ora di sistema

Giorno della settimana

DHCP

Indirizzo IP

Maschera

Gateway

Riavvio allarme incendio

Unità di portata

Azioni di servizio

DHCP

Impostazione riavvio allarme incendio

Komfovent Air Recovery

Lettura (modulo)

var alarm:= MODBUSR(H, 599, Uint16);
If(alarm>0, ADDERROR("There are " + alarm + " active alarms"));
If(alarm>0, ADDERROR(MODBUSR(H, 600, Uint16), "Alarm 1 active"));
If(alarm>1, ADDERROR(MODBUSR(H, 601, Uint16), "Alarm 2 active"));
If(alarm>2, ADDERROR(MODBUSR(H, 602, Uint16), "Alarm 3 active"));
If(alarm>3, ADDERROR(MODBUSR(H, 603, Uint16), "Alarm 4 active"));
If(alarm>4, ADDERROR(MODBUSR(H, 604, Uint16), "Alarm 5 active"));
If(alarm>5, ADDERROR(MODBUSR(H, 605, Uint16), "Alarm 6 active"));
If(alarm>6, ADDERROR(MODBUSR(H, 606, Uint16), "Alarm 7 active"));
If(alarm>7, ADDERROR(MODBUSR(H, 607, Uint16), "Alarm 8 active"));
If(alarm>8, ADDERROR(MODBUSR(H, 608, Uint16), "Alarm 9 active"));
If(alarm>9, ADDERROR(MODBUSR(H, 609, Uint16), "Alarm 10 active"));

Attributi di servizio

System Time

var time := MODBUSR(H, 28, Uint16);
var date := MODBUSR(H, 30, Uint16);

GETBITS(time, 8,8) + ":" + GETBITS(time, 0, 8) + " " + GETBITS(date, 0,8) + "." + GETBITS(date, 8,8) + "." + MODBUSR(H, 29, Uint16);

Weekday

SWITCH(MODBUSR(H, 31, Uint16),
1,"Monday",
2,"Tuesday",
3,"Wednesday",
4,"Thursday",
5,"Friday",
6,"Saturday",
7,"Sunday",
"Error"
)

DHCP

IF(MODBUSR(H, 34, Bool), "On", "Off");

IP adress

var reg := MODBUSR(H, 22, Uint32);
var first := GETBITS(reg, 0, 8);
var second := GETBITS(reg, 8, 8);
var third := GETBITS(reg, 16, 8);
var last := GETBITS(reg, 24, 8);
RETURN (last + "." + third + "." + second + "." + first)

Mask

var reg := MODBUSR(H, 24, Uint32);
var first := GETBITS(reg, 0, 8);
var second := GETBITS(reg, 8, 8);
var third := GETBITS(reg, 16, 8);
var last := GETBITS(reg, 24, 8);
RETURN (last + "." + third + "." + second + "." + first)

Gateway

var reg := MODBUSR(H, 26, Uint32);
var first := GETBITS(reg, 0, 8);
var second := GETBITS(reg, 8, 8);
var third := GETBITS(reg, 16, 8);
var last := GETBITS(reg, 24, 8);
RETURN (last + "." + third + "." + second + "." + first)

Fire Alarm Restart

SWITCH(MODBUSR(H, 41, Uint16),
1, "Auto",
0, "Manual",
"Error");

Flow units

SWITCH(MODBUSR(H, 27, Uint16),
 1, "l/s",
 0, "m3/h",
 "Error");

Azioni di servizio

DHCP

Parametri: DHCP (On / Off)

MODBUSW(H, 34, Bool, dhcp);

Fire Alarm Restart Setting

Parametri: Restart setting (Auto / Manual)

MODBUSW(H, 41, Bool, rs);

Modalità AUTO Interruttore

Modalità ventilazione automatica — segue il programma scheduler o il sensore qualità aria

Registro: H:3 Bool

Azioni di servizio

Modalità operativa scheduler

Modalità AUTO

Lettura stato interruttore

MODBUSR(H, 3, Bool)

Scrittura stato interruttore

MODBUSW(H, 3, Bool, St)

Attributi di servizio

Auto Mode Control

SWITCH(MODBUSR(H, 1, Uint16), 1, "Air Quality", 0, "Scheduling", "Error");

Scheduler Operation Mode

SWITCH(MODBUSR(H, 5, Uint16),
0, "Stay at home",
1, "Working Week",
2, "Office",
3, "Custom",
"Error"
);

Azioni di servizio

Scheduler Operation Mode

Parametri: Scheduler Operation Mode

MODBUSW(H, 5, Uint16, som);

Modalità ECO Interruttore

Modalità risparmio energetico con limiti di temperatura aria di mandata e riscaldamento/raffreddamento gratuito opzionale

Registro: H:2 Bool

Azioni di servizio

Configurazione ECO

Modalità ECO

Lettura stato interruttore

MODBUSR(H, 2, Bool)

Scrittura stato interruttore

MODBUSW(H, 2, Bool, St)

Attributi di servizio

Minimum supply air temperature

MODBUSR(H, 199, Uint16)/10 + " °C";

Maximum supply air temperature

MODBUSR(H, 200, Uint16)/10 + " °C";

Free heating/cooling

SWITCH(MODBUSR(H, 201, Uint16), 0, "Off", 1,"On", "Error");

Heating enable denied

SWITCH(MODBUSR(H, 202, Uint16), 0, "Off", 1,"On", "Error");

Cooling enable denied

SWITCH(MODBUSR(H, 203, Uint16), 0, "Off", 1,"On", "Error");

Constant heat recovery

SWITCH(MODBUSR(H, 216, Uint16), 0, "Off", 1,"On", "Error");

Azioni di servizio

Eco mode setup

Parametri: Minimum supply air temp (5–40 minAirT), Maximum Supply Air Temp (5–40 maxAirT), Free Heating/Cooling (${general_on} / ${general_off}), Heating enable denied (${general_on} / ${general_off}), Cooling enable denied (${general_on} / ${general_off}), Constant Heat Recovery (${general_on} / ${general_off})

MODBUSWNE(H, 199, Uint16, minAirT*10);
MODBUSWNE(H, 200, Uint16, maxAirT*10);
MODBUSWNE(H, 201, Uint16, freeHT);
MODBUSWNE(H, 202, Uint16, hed);
MODBUSWNE(H, 203, Uint16, ced);
MODBUSWNE(H, 216, Uint16, chr);

Temperatura aria di ripresa Sensore di temperatura Solo lettura

Temperatura aria di mandata dell'unità ventilazione con monitoraggio portata aria di ripresa e intensità ventilatore

Registro: H:902 Int16 Unità: °C numeric

Attributi di servizio

Portata corrente aria di ripresa

Intensità corrente ventilatore ripresa

Pressione aria di ripresa

Temperatura aria di ripresa

Lettura temperatura

MODBUSR(H, 902, Int16) / 10

Attributi di servizio

Current extract flow

MODBUSR(H, 907, Uint32) +  " m3/h"

Current extract fan intesivity

MODBUSR(H, 910, Uint16)/10 + " %"

Extract Pressure

MODBUSR(H, 919, Uint16) + " Pa";

Modalità di ventilazione Interruttore multivalore

Selettore modalità operativa — Standby, Assenza, Normale, Intensiva, Boost, Cucina, Caminetto, Override, Vacanza, Qualità dell'aria

Registro: H:4 UInt16 multi_value

Valori / Stati: Standby · •Away · •Normal · •Intensive · •Boost · Kitchen · Fireplace · Override · Holiday · Air Quality

Azioni di servizio

Imposta Assenza

Imposta Normale

Imposta Intensiva

Imposta Boost

Modalità di ventilazione

Lettura stato interruttore

MODBUSR(H, 4, UInt16)

Scrittura stato interruttore

SWITCH(Mu,
0, 0,
5,5,
6,6,
7,7,
8,8,
9,9,
10,10,
MODBUSW(H, 4, UInt16, Mu));

IF(Mu = 1, MODBUSW(H, 99, Uint32, 20));
IF(Mu = 1, MODBUSW(H, 101, Uint32, 20));
IF(Mu = 2, MODBUSW(H, 105, Uint32, 50));
IF(Mu = 2, MODBUSW(H, 107, Uint32, 50));
IF(Mu = 3, MODBUSW(H, 111, Uint32, 70));
IF(Mu = 3, MODBUSW(H, 113, Uint32, 70));
IF(Mu = 4, MODBUSW(H, 117, Uint32, 100));
IF(Mu = 4, MODBUSW(H, 119, Uint32, 100));

Attributi di servizio

Next Mode

SWITCH(MODBUSR(H, 6, Uint16),
0,"Standby",
1, "Away",
2, "Normal",
3, "Intensive",
4, "Boost",
5, "Kitchen",
6, "Fireplace",
7, "Override",
8, "Holidays",
"Error"
);

Next Mode Start Time

var time:= MODBUSR(H, 7, Uint16);
var hours:= FLOOR(time/60);
var minutes:= MOD(time, 60);
IF(time = 0, RETURN ("Not set"));
RETURN (hours + ":"+ minutes);

Next Mode Weekday

SWITCH(MODBUSR(H, 8, Uint16),
0, "None",
1, "Monday",
2, "Tuesday",
3, "Wednesday",
4, "Thursday",
5, "Friday",
6, "Saturday",
7, "Sunday",
"Error"
);

Away Supply flow

MODBUSR(H, 99, Uint32) + " %";

Away Extract flow

MODBUSR(H, 101, Uint32) + " %";

Away Setpoint

MODBUSR(H, 103, Int16)/10 + " °C";

Away Heating

SWITCH(MODBUSR(H, 104, Uint16), 1, "On", 0, "Off", "Error");

Normal Supply flow

MODBUSR(H, 105, Uint32) + " %";

Normal Extract flow

MODBUSR(H, 107, Uint32) + " %";

Normal Setpoint

MODBUSR(H, 109, Int16)/10 + " °C";

Normal Heating

SWITCH(MODBUSR(H, 110, Uint16), 1, "On", 0, "Off", "Error");

Intensive Supply flow

MODBUSR(H, 111, Uint32) + " %";

Intensive Extract flow

MODBUSR(H, 113, Uint32) + " %";

Intensive Setpoint

MODBUSR(H, 115, Int16)/10 + " °C";

Intensive Heating

SWITCH(MODBUSR(H, 116, Uint16), 1, "On", 0, "Off", "Error");

Boost Supply flow

MODBUSR(H, 117, Uint32) + " %";

Boost Extract flow

MODBUSR(H, 119, Uint32) + " %";

Boost Setpoint

MODBUSR(H, 121, Int16)/10 + " °C";

Boost Heating

SWITCH(MODBUSR(H, 122, Uint16), 1, "On", 0, "Off", "Error");

Azioni di servizio

Set Away

Parametri: Supply flow [m3/h] (0–200000 sf), Extract flow [m3/h] (0–200000 ex), Setpoint °C (5–40 sp), Heating (${general_on} / ${general_off})

MODBUSWNE(H, 99, Uint32, sf);
MODBUSWNE(H, 101, Uint32, ex);
MODBUSWNE(H, 103, Int16, sp*10);
MODBUSWNE(H, 104, Bool, he);

Set Normal

Parametri: Supply flow [m3/h] (0–200000 sf), Extract flow [m3/h] (0–200000 ex), Setpoint °C (5–40 sp), Heating (${general_on} / ${general_off})

var q := 6;
MODBUSWNE(H, 99+q, Uint32, sf);
MODBUSWNE(H, 101+q, Uint32, ex);
MODBUSWNE(H, 103+q, Int16, sp*10);
MODBUSWNE(H, 104+q, Bool, he);

Set Intensive

Parametri: Supply flow [m3/h] (0–200000 sf), Extract flow [m3/h] (0–200000 ex), Setpoint °C (5–40 sp), Heating (${general_on} / ${general_off})

var q := 12;
MODBUSWNE(H, 99+q, Uint32, sf);
MODBUSWNE(H, 101+q, Uint32, ex);
MODBUSWNE(H, 103+q, Int16, sp*10);
MODBUSWNE(H, 104+q, Bool, he);

Set Boost

Parametri: Supply flow [m3/h] (0–200000 sf), Extract flow [m3/h] (0–200000 ex), Setpoint °C (5–40 sp), Heating (1–100 he)

var q := 18;
MODBUSWNE(H, 99+q, Uint32, sf);
MODBUSWNE(H, 101+q, Uint32, ex);
MODBUSWNE(H, 103+q, Int16, sp*10);
MODBUSWNE(H, 104+q, Bool, he);

Set point normale Termostato

Termostato con lettura temperatura corrente e set point regolabile modalità Normale (5–40 °C)

Registro: H:902 → H:109 Int16 Unità: °C numeric

Attributi di servizio

Controllo temperatura

Sensore ambiente

Azioni di servizio

Controllo temperatura

Sensore ambiente

Set point normale

Lettura temperatura

MODBUSR(H, 902, Int16) / 10

Lettura temperatura desiderata

MODBUSR(H, 109, Int16)/10;

Scrittura temperatura desiderata

MODBUSW(H, 109, Int16, Se*10);

Attributi di servizio

Temperature Control

SWITCH(MODBUSR(H, 10, Uint16),
0, "Supply",
1, "Extract",
2, "Balance",
3, "Room",
"Error"
);

Room sensor

SWITCH(MODBUSR(H, 38, Uint16),
0, "Panel temperature(1)",
1, "Panel temperature(2)",
"Error"
);

Azioni di servizio

Temperature Control

Parametri: Temperature Control

MODBUSW(H, 10, Uint16, tc);

Room Sensor

Parametri: Panel Temperature

MODBUSW(H, 38, Uint16, pt);

Temperatura esterna Sensore di temperatura Solo lettura

Registro: H:903 Int16 Unità: °C numeric

Controllo potenza recupero Dimmer

Dimmer per il livello di potenza del recupero calore — potrebbe richiedere configurazione manuale script

Controllo potenza recupero

Lettura livello

SWITCH(MODBUSR(H, 4, Uint16),
 1,MODBUSR(H, 99, Uint32) /100,
  2,MODBUSR(H, 105, Uint32) /100,
   3,MODBUSR(H, 111, Uint32) /100,
    4,MODBUSR(H, 117, Uint32) /100,
0);

Scrittura livello

MODBUSW(H, 99, Uint32, Le * 100);
MODBUSW(H, 101, Uint32, Le * 100);
MODBUSW(H, 105, Uint32, Le * 100);
MODBUSW(H, 107, Uint32, Le * 100);
MODBUSW(H, 111, Uint32, Le * 100);
MODBUSW(H, 113, Uint32, Le * 100);
MODBUSW(H, 117, Uint32, Le * 100);
MODBUSW(H, 119, Uint32, Le * 100);

ON/OFF Interruttore

Registro: H:0 Bool

Consumo energetico Contatore elettrico Solo lettura

Consumo energetico totale (kWh) e domanda di potenza corrente (kW)

Registro: H:930 UInt32 Unità: kWh numeric

Filtro Ingresso analogico Solo lettura

Monitoraggio stato filtro con azione reset per azzerare il contatore di intasamento

Azioni di servizio

Reset filtro

Connessione: Modbus RTU • 19200 baud• 8E1 • Slave ID: $[SlaveId]

Possibili miglioramenti (18)

H:904 Outdoor Temperature (true) — Register 904 = Outdoor temp (x10 °C). Template reads H:903 (Extract temp) as Outdoor — may be intentional mapping or an offset
H:905 Water Temperature — Return water temperature sensor (x10 °C) for water heater/cooler coil
H:900 Status Icon Bit Mask — Bitmask: Starting, Stopping, Fan, Rotor, Heating, Cooling, HeatingDenied, CoolingDenied, FlowDown, FreeHeating, FreeCooling, AlarmF, AlarmW
H:912 Heat Exchanger Level — Heat exchanger operating level (x10 %, 0-100%)
H:913 Electric Heater Level — Electric heater operating level (x10 %, 0-100%)
H:914 Water Heater Level — Water heater operating level (x10 %, 0-100%)
H:915 Water Cooler Level — Water cooler operating level (x10 %, 0-100%)
H:917 Filters Impurity — Filter clogging percentage (0-100%). Filter device exists but has no read script for this register
H:924 Heat Exchanger Efficiency — Heat recovery efficiency percentage (0-100%)
H:921 Power Consumption (W) — Instantaneous power consumption in Watts. Template reads H:920 which is Extract pressure per source docs
H:946 Panel 1 Temperature — Panel 1 room temperature (x10 °C)
H:947 Panel 1 Humidity — Panel 1 room humidity (0-100%)
H:952 Air Quality Sensor 1 — CO2 (ppm) or VOC or RH from B8 sensor
H:961 Exhaust Temperature — Exhaust air temperature after heat exchanger (x10 °C)
H:12 Flow Control Mode — Flow control mode: 0=CAV, 1=VAV, 2=DCV, 3=OFF
H:205 Air Quality Enable — Enables/disables air quality function (0=Disabled, 1=Enabled)
H:206 Air Quality Temperature Setpoint — Temperature setpoint for air quality mode (x10 °C, 5-40)
H:300-H:555 Scheduler Programs — Full scheduler programming (weekday masks, events with mode/start/stop times). Complex multi-register structure not implemented

Scarica template

Fonti

Komfovent C6/C6M Controller Modbus Manual
www.komfovent.com 2026-03-20
Komfovent C6 Controller Product Page
www.komfovent.com 2026-03-20
Komfovent DOMEKT Residential Ventilation Units
www.komfovent.com 2026-03-20
Komfovent C6.1/C6.2 Electrical Installation and Operation Manual
www.komfovent.com 2026-03-20
Komfovent DOMEKT C6M Automation Installation Manual
www.komfovent.com 2026-03-20
TapHome Modbus Template - Komfovent Air Recovery
