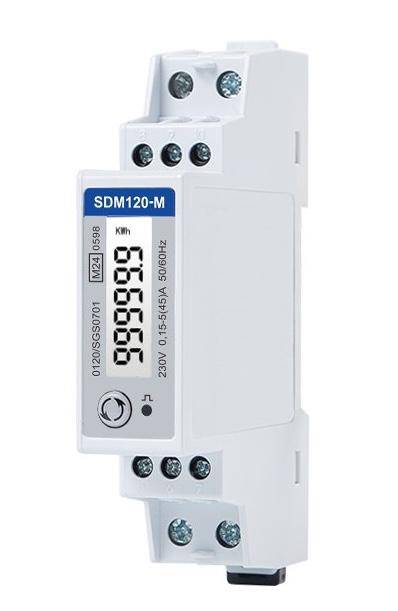

L’Eastron SDM120 è un contatore di energia monofase montato su guida DIN che comunica tramite Modbus RTU su RS-485. Il template TapHome fornisce 4 dispositivi che coprono l’energia totale con modalità di misurazione configurabili, la misurazione bidirezionale import/export e un sensore di corrente autonomo. Tutti i valori dei registri sono in formato IEEE 754 Float32 con ordine dei byte Big Endian, letti tramite codice funzione Modbus FC04 (registri di ingresso).
Il template espone inoltre attributi di servizio e azioni di servizio a livello di modulo per la lettura e la modifica dello Slave ID, del baud rate e della configurazione stop bit/parità direttamente da TapHome — senza strumenti esterni.
Collegamento hardware
Cablaggio RS-485
L’SDM120 dispone di un’interfaccia RS-485 a 2 fili sul blocco terminale inferiore. Collegare utilizzando una topologia daisy-chain:
- A+ (terminale 4) ad A+/D+ su TapHome RS-485
- B- (terminale 5) a B-/D- su TapHome RS-485
Utilizzare esclusivamente la topologia di cablaggio daisy-chain. Le topologie a stella e stub/tee causano riflessioni del segnale e corruzione dei dati. Terminare ciascuna estremità del bus con una resistenza da 120 ohm (minimo 0,25 W).
Specifiche del cavo:
- Tipo: Doppino intrecciato, schermato (Belden 8761 o equivalente)
- Impedenza: 120 ohm
- Lunghezza massima del cavo: 1200 m
- Numero massimo di nodi sul bus: 32
Configurazione
Parametri di comunicazione
Disallineamento baud rate: Il template TapHome utilizza di default 9600 bps, ma l’impostazione di fabbrica dell’SDM120 è 2400 bps. La comunicazione non funzionerà finché non si modifica il baud rate del contatore a 9600 o si adatta il baud rate del template TapHome a 2400. L’approccio consigliato è modificare il baud rate del contatore a 9600 utilizzando i pulsanti sul pannello frontale (consultare il manuale utente del contatore per la sequenza di pulsanti per accedere al parametro P05).
| Parametro | Default contatore | Default template | Opzioni |
|---|---|---|---|
| Baud rate | 2400 | 9600 | 1200, 2400, 4800, 9600 |
| Bit dati | 8 | 8 | Fisso |
| Parità | Nessuna | Nessuna | Nessuna, Pari, Dispari |
| Bit di stop | 1 | 1 | 1 (con o senza parità), 2 (senza parità) |
| Slave ID | 1 | 1 | 1-247 |
I parametri di comunicazione possono essere modificati tramite i pulsanti sul pannello frontale del contatore o da remoto tramite i registri holding Modbus. Il template TapHome fornisce azioni di servizio per la modifica del baud rate (H:28), dello stop bit/parità (H:18) e dello Slave ID (H:20) direttamente dall’app TapHome.
Slave ID
Quando si collegano più contatori SDM120 sullo stesso bus RS-485, ogni contatore deve avere uno Slave ID univoco (intervallo 1-247). Dopo l’importazione del template TapHome, modificare lo Slave ID nelle impostazioni di connessione del modulo in modo che corrisponda al contatore. Lo Slave ID attuale è leggibile tramite l’attributo di servizio del modulo.
Abilitazione della comunicazione Modbus
L’SDM120 ha il Modbus RTU abilitato di default — non sono necessari passaggi di attivazione. Il contatore risponde alle richieste Modbus con il baud rate e lo Slave ID configurati immediatamente dopo l’accensione. Per allinearsi alle impostazioni del template TapHome, modificare il baud rate del contatore dal valore di fabbrica di 2400 a 9600 bps utilizzando uno di questi metodi:
- Pulsanti sul pannello frontale — navigare al parametro P05 (baud rate) tramite la sequenza di pulsanti del contatore e impostare 9600
- Azione di servizio TapHome — se viene prima stabilita la comunicazione a 2400 bps, utilizzare l’azione di servizio “Baud Rate” sul modulo per scrivere il nuovo valore. Dopo la modifica, aggiornare l’impostazione del baud rate del template TapHome.
Funzionalità dei dispositivi
Il template crea 4 dispositivi: un contatore di energia totale con modalità di misurazione configurabili, contatori di energia bidirezionali import/export e un sensore di corrente autonomo.
Misurazione dell’energia totale
- Total Energy — energia attiva totale monofase (A:342, kWh) e potenza attiva (A:12, W convertiti in kW). Questo è l’unico dispositivo nel template con accesso in lettura e scrittura — supporta un’azione di modalità di misurazione che controlla come viene accumulata l’energia totale. Sette attributi di servizio forniscono monitoraggio in tempo reale: tensione (V), corrente (A), frequenza di alimentazione (Hz), fattore di potenza, potenza apparente (VA), potenza reattiva (VAr) ed energia reattiva totale (kVArh). Un attributo di servizio della modalità mostra la modalità di misurazione attualmente attiva.
L’azione di modalità di misurazione scrive nel registro holding H:4111 e accetta quattro valori:
| Modalità | Descrizione |
|---|---|
| To Grid | Solo energia di esportazione |
| From Grid | Solo energia di importazione |
| To Grid + From Grid | Somma di importazione ed esportazione |
| To Grid - From Grid | Energia netta (importazione meno esportazione) |
Misurazione bidirezionale dell’energia
Due dispositivi tracciano la direzione del flusso energetico, utile per impianti fotovoltaici o monitoraggio bidirezionale del carico:
- Export Energy — energia esportata in rete (A:74, kWh) e potenza di esportazione istantanea derivata da letture negative della potenza attiva (A:12). Include un attributo di servizio per l’energia reattiva di esportazione (A:78, kVArh).
- Import Energy — energia importata dalla rete (A:72, kWh) e potenza di importazione istantanea derivata da letture positive della potenza attiva (A:12). Include un attributo di servizio per l’energia reattiva di importazione (A:76, kVArh).
La separazione import/export si ottiene leggendo il registro della potenza attiva con segno (A:12). I valori positivi indicano consumo dalla rete (importazione), i valori negativi indicano immissione in rete (esportazione). Questo è particolarmente utile per monitorare l’autoconsumo dell’impianto fotovoltaico e l’interazione con la rete.
Monitoraggio della corrente
- Electric Current — sensore di corrente autonomo (A:6, A) per il monitoraggio della corrente in tempo reale. Include un attributo di servizio della tensione letto dal registro holding H:305 con fattore di scala 0,01 — questo registro non è documentato nel protocollo ufficiale ma fornisce un riferimento rapido della tensione.
Funzionalità aggiuntive
L’SDM120 espone anche registri per la potenza media richiesta (totale, importazione ed esportazione con massimi registrati), la corrente richiesta attuale con tracciamento del massimo e la misurazione dell’angolo di fase. Queste funzionalità possono essere aggiunte in un futuro aggiornamento del template.
Risoluzione dei problemi
Nessuna comunicazione
- Verificare che il cablaggio RS-485 sia in topologia daisy-chain (non a stella)
- Controllare i collegamenti dei terminali A/B (terminali 4 e 5) — invertire A e B se la comunicazione non funziona
- Confermare la terminazione del bus: resistenza da 120 ohm a ciascuna estremità del bus
- Controllare il baud rate — il problema più comune è il disallineamento tra l’impostazione di fabbrica del contatore di 2400 bps e l’impostazione predefinita del template TapHome di 9600 bps. Modificare il contatore a 9600 oppure adattare il template TapHome a 2400.
- Verificare che lo Slave ID in TapHome corrisponda al contatore (predefinito 1)
Letture errate
- Se i valori dell’energia totale sembrano errati, controllare la modalità di misurazione (attributo di servizio sul dispositivo Total Energy) — la modalità influisce sul modo in cui l’energia viene accumulata
- Verificare la corretta impostazione dello stop bit/parità — l’attributo di servizio del modulo mostra la configurazione attuale
Ordine dei byte dei registri
L’SDM120 utilizza di default l’ordine dei byte Big Endian (registro più significativo per primo). Se le letture appaiono come numeri estremamente grandi o piccoli, controllare la configurazione dell’ordine dei byte. Il template TapHome utilizza Float32 Big Endian, che corrisponde all’impostazione predefinita del contatore.
