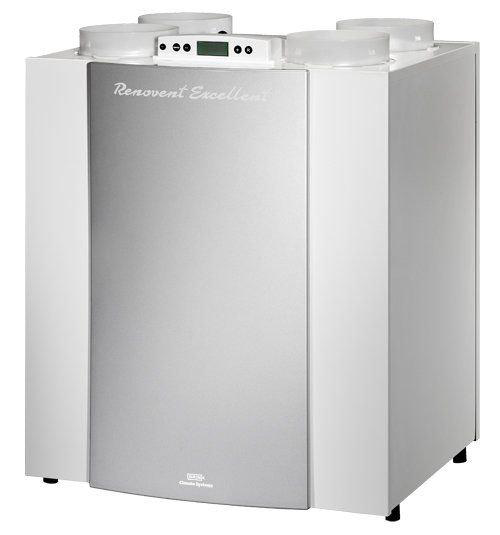

Brink Renovent Excellent

Il Brink Renovent Excellent è un’unità di ventilazione residenziale con recupero di calore (HRA), disponibile nelle varianti 300, 400 e 450 m3/h. Si collega a TapHome tramite Modbus RTU su RS-485 utilizzando la scheda di controllo integrata UWA2-B (versione standard) o la scheda di espansione UWA2-E (versione Plus). Non è necessario alcun gateway o modulo adattatore aggiuntivo.

Il template TapHome offre il controllo della velocità di ventilazione con modalità preset (Assente, Notte, Boost) e portata personalizzata, due sensori di temperatura (aria esterna di mandata e aria di estrazione dall’ambiente), monitoraggio dello stato del filtro con possibilità di reset e configurazione bypass/sbilanciamento tramite azioni di servizio. Tredici attributi di servizio a livello di modulo forniscono diagnostica aggiuntiva inclusi portate d’aria, pressioni, stato del preriscaldatore e indirizzo slave Modbus corrente.

Collegamento hardware

Cablaggio RS-485

Il collegamento Modbus RS-485 si trova sul connettore X15 della scheda UWA2-B (versione standard). Sui modelli Plus con scheda di espansione UWA2-E, utilizzare il connettore X06 sulla scheda UWA2-E.

Brink UWA2-B PCB — Connettore RS-485 X15 per modelli standard

Sui modelli Plus con scheda di espansione UWA2-E, il collegamento RS-485 si trova sul connettore X06 della scheda UWA2-E. Le schede UWA2-B e UWA2-E sono collegate tramite i jumper X12, X121 e X122:

Brink UWA2-E Plus PCB — Connettore RS-485 X06 per modelli Plus

Collegare il bus RS-485 al connettore X15 (o X06 sui modelli Plus):

  • RS485_A → A+/D+ su TapHome RS-485
  • RS485_B → B-/D- su TapHome RS-485
  • RS485_ground → GND sull’alimentatore TapHome

Importante — Resistore di terminazione

La scheda UWA2-B ha un resistore di terminazione rimovibile in X12. Se l’unità Brink non è l’ultimo dispositivo sul bus RS-485, rimuovere il terminatore X12. Sui modelli Plus, la scheda UWA2-E ha il terminatore X07 — rimuoverlo se non è in fondo al bus; in tal caso i jumper X12, X121 e X122 devono essere posizionati sulla scheda UWA2-B.

Importante — Sicurezza

Scollegare sempre l’apparecchio dalla rete elettrica prima di lavorare sul cablaggio RS-485. Staccare la spina di alimentazione prima di aprire l’unità.

Specifiche tecniche
  • Protocollo: Modbus RTU Slave, RS-485
  • Baud rate: 19200 (impostazione di fabbrica), configurabile: 1200–115200
  • Parità: Even (impostazione di fabbrica), configurabile: None / Even / Odd
  • Stop bit: 1
  • Data bit: 8
  • Indirizzo slave: 20 (impostazione di fabbrica), configurabile: 1–247
  • Firmware richiesto: scheda di controllo UWA versione software S1.06.06 o successiva

Il template TapHome utilizza di default 9600 baud e slave ID 1. Regolare le impostazioni dell’unità Brink (Passo 14.2–14.3) o le impostazioni di connessione del modulo TapHome per farle corrispondere.

Configurazione

Abilitazione comunicazione Modbus

Modbus deve essere abilitato e configurato sull’unità Brink tramite il display touchscreen o l’interfaccia utente Brink. Navigare alle impostazioni di comunicazione (Passo 14):

  1. Passo 14.1 — Tipo connessione bus: Impostare su ModBus (l’impostazione di fabbrica è già ModBus)
  2. Passo 14.2 — Indirizzo slave: Cambiare dal valore predefinito 20 all’indirizzo desiderato (es. 1 per corrispondere al default del template TapHome)
  3. Passo 14.3 — Baud rate: Impostare su 9600 per corrispondere a TapHome (l’impostazione di fabbrica è 19200)
  4. Passo 14.4 — Parità: Mantenere su Even (corrisponde al default TapHome)

Dopo aver configurato l’unità Brink, impostare gli stessi parametri in TapHome durante l’importazione del template: slave ID, baud rate (9600), parità (Even), 1 stop bit, 8 data bit.

Passaggio alla modalità di controllo Modbus

Di default, l’unità Brink è controllata dalle proprie impostazioni (modalità Brink). Per controllare la ventilazione tramite TapHome, utilizzare l’azione di servizio Set Control Mode sul modulo:

  • Modbus (4): Portata di ventilazione controllata tramite comandi Modbus da TapHome
  • Brink (0): Controllo portata secondo le impostazioni dell’apparecchio Brink (default)

In alternativa, il registro H:8000 può essere impostato su 2 (controllo portata) per abilitare i comandi Modbus di portata. Il template utilizza il registro H:6012 a questo scopo.

Se l’HRA Brink è stato scollegato dalla rete elettrica, i registri di telecomando (8000–8011) e le portate d’aria desiderate devono essere reimpostati.

Apparecchi Brink in cascata

Se più unità Brink HRA sono collegate in cascata, la connessione Modbus deve essere effettuata all’apparecchio Master con la scheda Plus UWA2-E. Ogni unità sul bus richiede un indirizzo slave univoco.

Funzionalità del dispositivo

Monitoraggio temperature

Il template fornisce due sensori di temperatura con conversione automatica da decimi di grado:

  • Outdoor Supply Temperature (H:4008) — temperatura dell’aria esterna all’ingresso del ventilatore di mandata
  • Extract Air Temperature (H:4009) — temperatura dell’aria di estrazione dall’ambiente al ventilatore di espulsione

Entrambi i sensori leggono valori Int16 con segno divisi per 10 per ottenere gradi Celsius. Due attributi di servizio aggiuntivi a livello di modulo rispecchiano queste letture (Supply Temperature ed Exhaust Temperature).

Controllo velocità di ventilazione

Ventilation Speed è un selettore multi-valore in sola scrittura con tre preset di portata:

PresetPortataCaso d’uso
Away50 m3/hVentilazione minima quando nessuno è in casa
Night125 m3/hVentilazione notturna ridotta
Boost250 m3/hVentilazione massima per cucina, doccia

Per un controllo preciso, l’azione di servizio Set Custom Flow Rate scrive qualsiasi valore tra 50 e 300 m3/h direttamente nel registro H:6000.

Monitoraggio filtro

Filter Status (H:4039) mostra lo stato attuale del filtro:

  • OK — il filtro è pulito
  • Polluted — il filtro necessita di sostituzione o pulizia

L’azione di servizio Reset Filter Warning a livello dispositivo scrive in H:6006 per cancellare l’indicatore di filtro sporco dopo la sostituzione o la pulizia del filtro.

Controllo sbilanciamento

Imbalance Allowed (H:4015 lettura / H:6003 scrittura) abilita o disabilita lo sbilanciamento del flusso d’aria di mandata/estrazione. Quando abilitato, i ventilatori di mandata e di estrazione possono funzionare a velocità diverse. L’azione di servizio Set Imbalance Offset Supply a livello modulo regola l’offset del flusso d’aria di mandata (da -15% a +15%) per la regolazione fine del bilanciamento.

Attributi di servizio a livello modulo

Il template espone 13 attributi di servizio per un monitoraggio completo:

AttributoRegistroDescrizione
Supply TemperatureH:4008Temperatura aria esterna di mandata (°C)
Exhaust TemperatureH:4009Temperatura aria di estrazione dall’ambiente (°C)
Supply PressureH:4011Pressione aria di mandata (Pa)
Exhaust PressureH:4010Pressione aria di estrazione (Pa)
Supply AirflowH:4028Volume misurato aria di mandata (m3/h)
Exhaust AirflowH:4027Volume misurato aria di estrazione (m3/h)
Preheater StateH:40360=Inizializzazione, 1=Inattivo, 2=Attivo, 3=Test
Preheater PowerH:4038Potenza di uscita preriscaldatore (0–100%)
Filter StatusH:40390=OK, 1=Sporco
Imbalance AllowedH:40150=Consentito, 1=Non consentito
Imbalance Offset SupplyH:4021Offset flusso aria di mandata (%)
Bypass ModeH:40300=Auto, 1=Chiuso, 2=Aperto
Modbus Slave AddressH:999Indirizzo slave corrente
Azioni di servizio a livello modulo

Quattro azioni di servizio forniscono il controllo della configurazione:

  • Set Bypass Mode — commuta tra funzionamento bypass automatico, chiuso e aperto (H:6005)
  • Set Imbalance Offset Supply — regola l’offset del flusso d’aria di mandata da -15% a +15% (H:6004)
  • Reset Filter Warning — cancella l’indicatore di filtro sporco (H:6006)
  • Set Control Mode — commuta tra controllo ventilazione Brink (0) e Modbus (4) (H:6012)
Funzionalità aggiuntive

Il Brink Renovent Excellent espone oltre 100 registri Modbus aggiuntivi non implementati nel template attuale. Questi includono letture RPM dei ventilatori, sensori di umidità (mandata e estrazione), valori dei sensori CO2 (fino a 4 sensori), stato della protezione antigelo con automa a 16 stati, posizione della valvola bypass, controllo scambiatore geotermico, sensori di temperatura NTC, contatori ore di funzionamento, lettura numero di serie e registri di telecomando (H:8000–8011) per posizione interruttore e controllo standby. Sono inoltre disponibili intervallo avviso filtro (1–365 giorni), soglie di temperatura bypass e configurazione ingressi digitali/analogici. Questi potranno essere aggiunti in un futuro aggiornamento del template.

Il registro di telecomando H:8001 fornisce un modo alternativo per impostare le modalità di ventilazione utilizzando preset denominati (Holiday, Low, Normal, High) anziché valori di portata diretti. Richiede l’impostazione di H:8000 su 1 (modalità controllo a interruttore).

Risoluzione problemi

Nessuna comunicazione Modbus
  1. Controllare i cavi RS-485:
    • RS485_A correttamente collegato ad A+/D+ su TapHome
    • RS485_B correttamente collegato a B-/D- su TapHome
    • GND collegato tra l’unità Brink e l’alimentatore TapHome
  2. Verificare che l’indirizzo slave Modbus corrisponda tra l’unità Brink (Passo 14.2) e il template TapHome
  3. Confermare la corrispondenza di baud rate e parità — il template TapHome utilizza di default 9600 baud, parità Even; l’impostazione di fabbrica Brink è 19200 baud, parità Even
  4. Verificare che il Passo 14.1 sia impostato su ModBus (non OFF o InternalBus)
  5. Verificare la versione firmware S1.06.06 o successiva — firmware precedenti potrebbero non supportare Modbus esterno
  6. Controllare il resistore di terminazione (X12 su UWA2-B, X07 su UWA2-E) — solo l’ultimo dispositivo sul bus dovrebbe averlo
La velocità di ventilazione non cambia
  1. Verificare che la modalità di controllo sia impostata su Modbus (4) tramite l’azione di servizio Set Control Mode
  2. Se si utilizzano preset di portata diretti (H:6000), assicurarsi che il valore sia nell’intervallo valido per il modello HRA (50–300 m3/h per la maggior parte dei modelli)
  3. Dopo un’interruzione di corrente, i registri 8000–8011 si resettano — la modalità di controllo e la portata desiderata devono essere reimpostati
Letture di temperatura errate
  1. I registri di temperatura restituiscono valori in decimi di grado — una lettura di 215 significa 21,5°C
  2. Se viene visualizzato 0 o -32768, il sensore potrebbe essere scollegato o guasto
  3. H:4008 misura l’aria esterna di mandata; H:4009 misura l’aria di estrazione dall’ambiente — verificare il sensore corretto
L’avviso filtro non si cancella
  1. Utilizzare l’azione di servizio Reset Filter Warning sul dispositivo Filter Status
  2. Se il reset non riesce, provare l’azione di servizio Reset Filter Warning a livello modulo (scrive in H:6006)
  3. Sostituire o pulire fisicamente il filtro prima del reset — l’avviso tornerà se il filtro è ancora sporco

Dispositivi disponibili

Brink Renovent Excellent Modulo
Attributi di servizio
Stato preriscaldatoreStato preriscaldatore protezione antigelo — Inizializzazione, Inattivo, Attivo o Test
Potenza preriscaldatorePotenza di uscita preriscaldatore in percentuale (0–100%)
Stato filtro
Sbilanciamento consentito
Offset sbilanciamento mandataOffset percentuale flusso d'aria di mandata per correzione sbilanciamento
Modalità bypassModalità corrente valvola bypass — Auto, Chiuso o Aperto
Indirizzo slave Modbus
Portata aria di estrazionePortata volumetrica misurata dell'aria di estrazione in m3/h
Portata aria di mandataPortata volumetrica misurata dell'aria di mandata in m3/h
Temperatura di estrazione
Temperatura di mandata
Pressione di estrazionePressione dell'aria di estrazione in Pascal
Pressione di mandataPressione dell'aria di mandata in Pascal
Azioni di servizio
Imposta offset sbilanciamento mandata
Imposta modalità bypass
Reset avviso filtro
Imposta modalità di controllo

Renovent Excellent

Attributi di servizio
Stav predhrievača [0: Inicializácia/1:Neaktívny/2: Aktívny/3:Testovací režim]
modbusr(H,4036,int16);
Výkon predhrievača [%]
modbusr(H,4038,int16);
Stav filtra
var state := modbusr(H,4039,int16);
return(switch(todouble(state), 0, "ok", "polluted"))
Nerovnováha povolená [0-on;1-off]
modbusr(H,4015,uint16)
Posun nerovnováhy pri prívode [%]
modbusr(H,4021, int16)
Režim obtoku [0 - auto; 1 - zatvoreny; 2 - otvoreny]
modbusr(H,4030,int16)
Adresa Slave Modbus
modbusr(H,999,int16)
(namerana hodnota) aktuálna hodnota prietoku výfukového vyduchu [m3/h]
MODBUSR(H, 4027, UInt16)
(namerana hodnota) aktuálna hodnota privádzaného vzduchu [m3/h]
MODBUSR(H, 4028, UInt16)
snímač teploty ventilátora odsávania [C]
MODBUSR(H, 4009, Int16) / 10
snímač teploty ventilátora prívodu [C]
MODBUSR(H, 4008, uInt16) / 10
aktuálny tlak odsávania [Pa]
MODBUSR(H, 4010, Int16)
aktualny tlak nasavania [PA]
MODBUSR(H, 4011, Int16)
Azioni di servizio
Nastavenie posunu nerovnováhy pri prívode
Parametri: Posun nerovnováhy pri prívode [%] (-15–15 per)
modbusw(H,6004,int16,per);
Nastavenie režimu obtoku
Parametri: Parameter3

modbusw(H,6005,int16, isonv);
Vynulovanie hlásenia filtra
modbusw(h, 6006, int16,0)
Zmena rezimu ovladania (modbus/brink)
Parametri: Parameter2
if cont=4
MODBUSW(H,6012,int16,4);
else
MODBUSW(H,6012,int16,0);
end
Stato filtro Interruttore multivalore Solo lettura

Indicatore condizione filtro — OK (pulito) o Sporco (sporco), con azione di servizio per resettare l'avviso filtro

Registro: H:4039 Int16 numeric
Valori / Stati: OK · Znecisteny
Azioni di servizio
Reset avviso filtro

Stato filtro

Lettura stato interruttore
modbusr(H,4039,int16);
Azioni di servizio
Vynulovanie hlasenia
modbusw(sh, 6006, int16,1)
Sbilanciamento consentito Interruttore

Abilita o disabilita lo sbilanciamento del flusso d'aria di mandata/estrazione — quando abilitato, i ventilatori possono funzionare a velocità diverse

Registro: H:4015 → H:6003 Bool

Sbilanciamento consentito

Lettura stato interruttore
MODBUSR(H, 4015, bool);
Scrittura stato interruttore
MODBUSW(H, 6003, bool, St);
Temperatura aria esterna di mandata Sensore di temperatura Solo lettura

Temperatura dell'aria esterna misurata all'ingresso del ventilatore di mandata

Registro: H:4008 Int16 Unità: °C numeric

Temperatura aria esterna di mandata

Lettura temperatura
MODBUSR(H, 4008, Int16) / 10
Temperatura aria di estrazione Sensore di temperatura Solo lettura

Temperatura dell'aria di estrazione dall'ambiente misurata al ventilatore di espulsione

Registro: H:4009 Int16 Unità: °C numeric

Temperatura aria di estrazione

Lettura temperatura
MODBUSR(H, 4009, Int16) / 10
Velocità di ventilazione Interruttore multivalore

Selettore preset portata ventilazione — Assente (50 m3/h), Notte (125 m3/h) o Boost (250 m3/h), con azione di servizio per portata personalizzata

Int16 Unità: m3/h numeric
Valori / Stati: Away · Night · Boost
Azioni di servizio
Imposta portata personalizzata

Velocità di ventilazione

Scrittura stato interruttore
if Mu = 0
 MODBUSW(H, 6000, Int16, 50);
elseif Mu = 1
 MODBUSW(H, 6000, Int16, 125);
elseif Mu = 2
 MODBUSW(H, 6000, Int16, 200);
elseif Mu = 3
 MODBUSW(H, 6000, Int16, 250);
elseif Mu = 4
 MODBUSW(H, 6000, Int16, 250);
else
END
Azioni di servizio
Požadované nastavenie rýchlosti prietoku
Parametri: Rychlost [50-300] (50–300 v)
MODBUSW(SH, 6000, Int16, v);
Connessione: Modbus RTU • 9600 baud• 8E1 • Slave ID: $[SlaveId]
Possibili miglioramenti (21)
  • H:8000 Modbus Control Enable — 0=Modbus control off, 1=Switch control, 2=Flow rate control. Must be set before flow commands via H:8001/8002 take effect. Template uses H:6012 for control mode instead
  • H:8001 Switch Position — 0=Holiday, 1=Low, 2=Normal, 3=High. Alternative to direct flow preset writing. Requires H:8000=1
  • H:8002 Desired Flow Rate — Direct flow rate in m3/h. Requires H:8000=2. Alternative to H:6000 used by template
  • H:8003 Request Standby — 0=No action, 1=Set standby, 2=Set normal mode. Puts entire unit in standby
  • H:8010 Reset Filter Warning (remote) — Write 1 to reset. Alternative to H:6006 used by template. Read returns 1=executed, 0xFF=failed
  • H:8011 Appliance Reset — Write 1 to reset appliance. Read returns 1=executed, 0xFF=failed
  • H:4020 HRA Active Function — Current operating mode: 0=Standby, 4=Manual, 5=Holiday, 6=Night Ventilation, 7=Party, 8=Bypass Boost, 9=Normal Boost, 10=Auto CO2, 12=Auto Modbus, etc.
  • H:4022 Ventilation Mode — 0=Holiday, 1=Low, 2=Normal, 3=High, 4=Auto. Current ventilation mode — useful for readback
  • H:4050 Bypass Status — 0=Initialize, 1=Open, 2=Close, 3=Open, 4=Closed. Actual bypass valve position
  • H:4060 Preheater Status — 0=Initialize, 1=Inactive, 2=Active, 3=Test mode. Already partially exposed via module service attribute
  • H:4070 Frost Status — 16-state frost protection status: No Frost, Ice Detected, Heating, Fan Off, etc.
  • H:4081 NTC1 Temperature — Additional temperature sensor, tenths of degrees. Available on UWA2-B PCB
  • H:4082 NTC2 Temperature — Additional temperature sensor, tenths of degrees. Available on UWA2-B PCB
  • H:4083 RHT Sensor Humidity — Relative humidity in tenths of percent (0–100.0%). Requires RHT sensor mode enabled
  • H:4201 CO2 Sensor 1 Value — CO2 level in ppm. Up to 4 CO2 sensors supported (H:4201/4203/4205/4207)
  • H:6100 Bypass Mode (config) — 0=Automatic, 1=Bypass closed, 2=Bypass open. Template uses H:6005 for bypass write which is listed as 'Bypass mode' in official docs at H:6100
  • H:6120 Days Before Filter Warning — 1–365 days, default 90. Configures when filter warning triggers
  • H:4034 Supply Fan Speed — Supply fan speed in RPM
  • H:4044 Exhaust Fan Speed — Exhaust fan speed in RPM
  • H:4037 Supply Fan Humidity — Relative humidity at supply fan in tenths of percent (0–100.0%)
  • H:4047 Exhaust Fan Humidity — Relative humidity at exhaust fan in tenths of percent (0–100.0%)
Scarica template

Fonti
