Rotovill — egy ipari telephely, egy TapHome rendszer

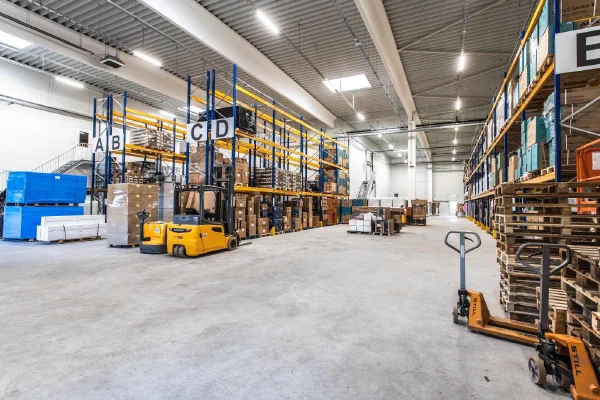

A magyarországi Rotovill telephelyén egyetlen TapHome rendszer kezeli a négy egymással összekapcsolódó részt — az ipari csarnokot, a kétszintes irodaépületet, a hozzá tartozó nagyméretű kiszolgáló részt és a raktárat. 104 világítási áramkör, 26 ARV (VRF) klímakészülék, 6 Wolf légkezelő, 3 hőszivattyú, 8 padlófűtési zóna, 33 sötétítő, 33 zsalúzia, riasztó és hozzáférés-vezérlés — mind egy felület alatt, egyetlen TapHome Core vezérlőegységen.

Mit kezel a rendszer

A számok önmagukban soknak tűnnek — egészen addig, amíg a HVAC, az árnyékolás, a riasztó és a fali nyomógombok ugyanahhoz a vezérlőhöz nem futnak be. A 33 sötétítő és a 33 zsalúzia automatikusan, programozott menetrend szerint működik, nem távirányítóval — miközben a Niko nyomógombok bármikor lehetővé teszik a kézi felülbírálást. A főbejárat reteszelése illetéktelen behatolás ellen véd, a külső sorompó pedig belülről engedélyezhető.

Egy interfész, négy szabvány

A Rotovill projekt erőssége nem egyetlen technológiában rejlik, hanem abban, ahogy a TapHome integrálja a többi gyártó rendszerét. A teljes telepítés négy különböző szabvány köré szerveződik, és mindegyik ugyanannak a Core-nak felel:

• Modbus — a 26 ARV klíma, a 3 hőszivattyú, a 6 Wolf légkezelő, az ECOVIT időjárásközpont és a Barani Meteo szélérzékelő mind Modbuson keresztül kommunikál a TapHome-mal. A gépészeti helyiségben a piros szelepkarokkal ellátott három egység maga a hőszivattyú-csoport.
• SOMFY Tahoma — a 33 sötétítőt és a 33 zsalúziát a SOMFY Tahoma rendszer mozgatja; a Core a teljes árnyékolási réteget vezérli.
• SATEL — a nagy mennyiségű mozgás- és nyitásérzékelő egy SATEL riasztón keresztül integrálódik.
• Niko — a fali Niko nyomógombok közvetlenül a TapHome bemeneteibe vannak kötve, és innen vezérlik a világítást és az árnyékolást.

Egyetlen TapHome rendszer — sok független gyártó. A Rotovill telephelyén a HVAC, az árnyékolás, a riasztó és a fali nyomógombok nem külön szigetekként működnek — mindegyik egyetlen közös vezérlő alá fut be. Ha valamelyik réteg a jövőben cserélődik vagy bővül, a logika a Core-on belül marad.

Az árnyékolás automata, a kapcsoló kéznél

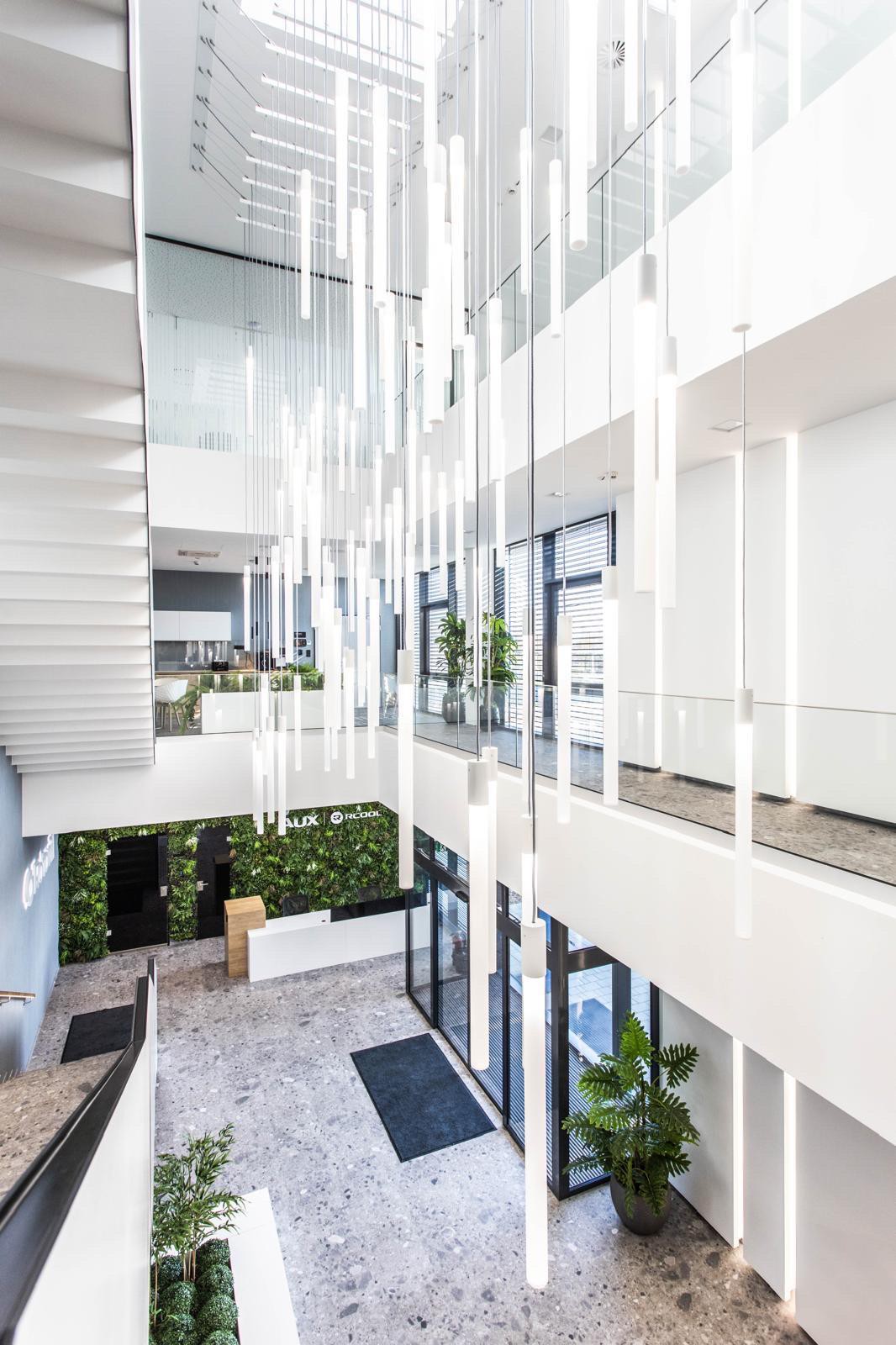

A kétszintes iroda atriumát mély üvegfelületek határolják, és a homlokzaton végigfutó motorizált lamellás árnyékolók kezelik a napsugárzás bevitelét. Egy fali Niko nyomógomb megnyomása elég ahhoz, hogy a tárgyalót egy mozdulattal elsötétítse, ha vetítésre van szükség — a kézi felülbírálás bármikor elérhető, a programozott menetrend mellett is.

A Barani Meteo szélérzékelő Modbuson keresztül kapcsolódik a Core-hoz — a kültéri szélmérés ugyanahhoz a vezérlőhöz fut be, amely a SOMFY árnyékolási réteget mozgatja.

A vezérlőszekrény

A teljes telephely vezérlését hat TapHome modulcsalád látja el — minden a központi Core körül szerveződik:

Tizennégy darab 12 DO 12 UI modul biztosítja a 104 világítási áramkör és a tucatnyi nyomógomb-bemenet feldolgozását, két 12 DO modul további relételjesítményt ad a kapcsolt körök számára. A 8 padlófűtési zóna szabályozását az MZC kezeli. A nyomógombok mind Niko típusúak, közvetlenül a TapHome bemeneti moduljaiba bekötve — innen mennek tovább a smart rules logikába, amely a világítási és árnyékolási szabályokat adja.
