Hotel u dobrého pastiera — kazánház, szobák és terv az egész völgyre

A Csutkovai-völgyben, Rózsahegy mellett áll egy hegyi hotel — fa chalet kőlábazaton, gorál faragott erkélyekkel, az épület fölött saját tó, az ablakok alatt patak. A Hotel u dobrého pastiera 2024. december 1-jén nyitott, és a megnyitás óta beavatkozás nélkül üzemel a gépészeti helyiség. Ez a történet két TapHome Core egységről szól, amelyek egyetlen szekrényben ülnek a gépészeti helyiségben — az egyik a kazánházat, a másik a szobákat vezérli — és arról a mérnöki elvről, hogy normál üzemben a gépészeti helyiségbe nem kell belépni.

A hotel, a völgy, a komplexum

A hotel egy nagyobb komplexum része a Csutkovai-völgyben — a hotelépület mellett található még egy szálláshely, több étterem, wellness, az Ursus kézműves sörfőzde és kongresszusi termek. A tulajdonos a Černovské drevenice s.r.o., a fő hotelépületet saját kivitelezésben a testvérvállalat LSS — Liptovská stavebná spoločnosť építette Peter Engler építész tervei alapján.

A TapHome ebben a fázisban a fő hotelépületet fedi le — a kazánházat, az épületgépészeti szabályozást (szlovákul MaR, beleértve a légtechnikát) és a szobákat. A komplexum többi objektuma egyelőre saját kazánházzal működik, egy másik gyártó régebbi technológiájával, amely morálisan elavult és instabil. Pontosan ez adott a TapHome-nak Rózsahegyen egyértelmű pozíciót a további növekedéshez — a projektet kezdettől fogva azzal a tervvel viszik, hogy a komplexum kazánházait fokozatosan egyetlen rendszer alá vonják.

Tóvíz — primer kör

A komplexum saját tóval rendelkezik az épület fölött. A víz gravitációsan, csöveken folyik a gépészeti helyiségbe, és primer közegként szolgál a körülbelül 40 kW teljesítményű hőszivattyú számára. A lejtés annyira erős, hogy a primer kör keringtetőszivattyújának egyáltalán nem kell járnia — a TapHome tartalékként van bekötve, arra az esetre, ha a gravitációs áramlás kiesne.

A primer kör (tóvíz) és a hőszivattyú között lemezes hőcserélő található. Intenzív hőkivételnél fagyásveszély fenyegeti — és a befagyás az egész kazánházra nézve pusztító lenne. A beruházónak korábbi telepítésekből rossz tapasztalatai voltak az áramlásmérőkkel és nyomásérzékelőkkel, ezért elutasította a beépítésüket. A CABELLAN ezért a hőcserélő védelmét kizárólag a hőcserélő előtti és utáni hőmérséklet-érzékelőkre és egy delta-T algoritmusra építette: amikor a hőmérsékletkülönbség közelít a kritikus értékhez, a TapHome megelőző jelleggel leállítja a hőszivattyút.

A hibaállapot kétszintű. Az 1. szint leállítja a hőszivattyút, ha fennáll a hőcserélő befagyásának vagy más kritikus hibának a kockázata. A 2. szint leállítás nélküli hibaállapot — a kazánház folytathatja a hőszállítást, ha a komplexumban más forrás rendelkezésre áll. Pontosan ez a második szint a csendes befektetés a következő szakaszban ismertetett tervbe.

Hőszivattyú Modbus nélkül, csak digitális I/O-n keresztül

A hőszivattyút kizárólag bináris be-/kikapcsolt vezérléssel (0/100%) szállították — teljes értékű moduláció és gyakorlatban használható Modbus út nélkül. 40 kW teljesítménynél a 0 → 100% ugrásszerű változás nehezen stabilizálható: ha a kazánház nem von el elég hőt, a szivattyú gyorsan hibára áll. A Cabellan és a HAPA ezért másként tervezte meg az interfészt.

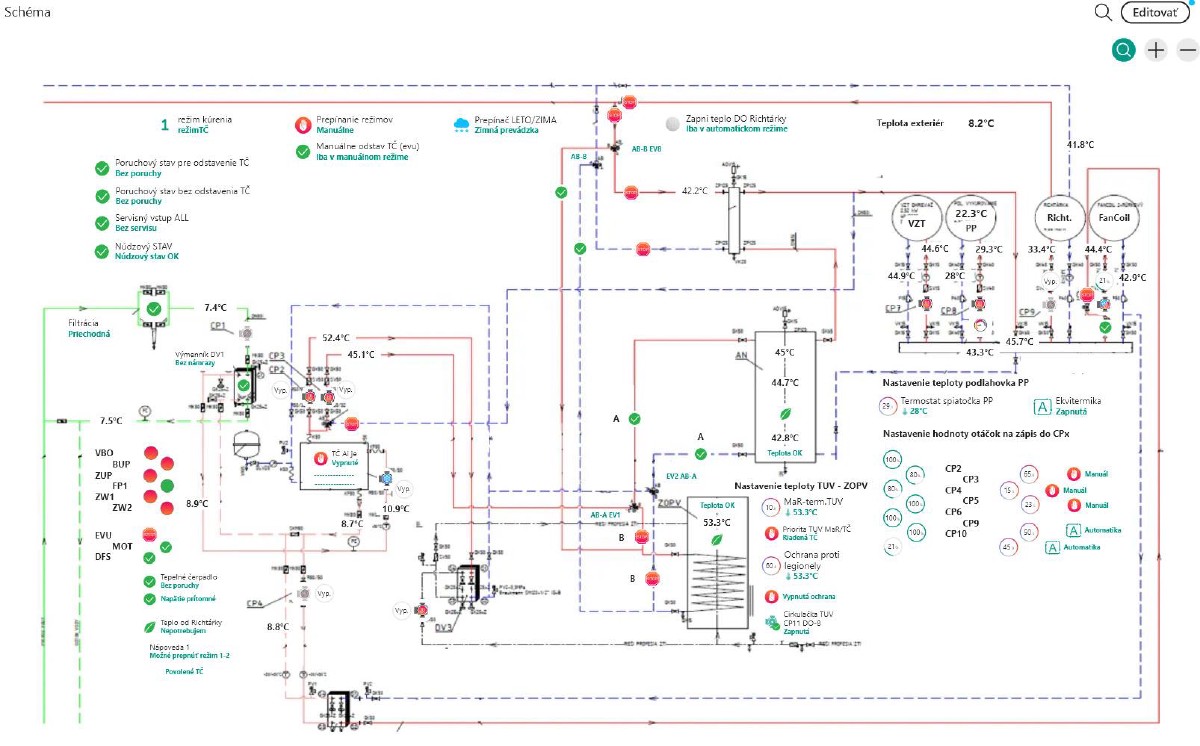

A TapHome a hőszivattyú állapotát hat állapotjel kombinációjából olvassa ki — ezek diszkrét digitális kimenetek, amelyeket a szivattyú egyúttal színes állapotpontokként is megjelenít a saját sémájában. Ezekből a TapHome megállapítja, mikor kéri a szivattyú a keringtetőszivattyúk indítását, mikor van utánfutásban, és mikor jelez hibát. Ez a digitális I/O-n keresztüli interfész stabil üzemben megbízhatónak bizonyult.

A hőszivattyú körül a TapHome modulációs keringtetőszivattyúk sorát vezérli 0–10 V-os jelen keresztül — hőelvonás a puffertartályba, átfolyós HMV-fűtés lemezes hőcserélőn keresztül, hőelvonás a HMV-tárolóba, elosztás a padlófűtésbe, a fan-coilokba és a hűtési körbe. További szivattyúk ON/OFF kapcsolásúak, háromjáratú keverőszelepek osztják fel a hidronikát körökre, és NTC érzékelők hálózata folyamatosan figyeli a hőmérsékleteket az egész kazánházban.

Szobák — ha a vendég kinyitja az ablakot, a fűtés visszahúz

Az elosztási oldalt — a szobákban a fűtést és hűtést — a HAPA, s.r.o. programozta Oravský Podzámokból, a CABELLAN hosszú távú partnere a gyengeáramú, kamera- és biztonságtechnikai szegmensből. A programozó Ján Holubčík, a technikus Martin Gerek.

A hotelben 19 szállásszoba és 6 mezzanin található — összesen 25 szabályozott fűtési és hűtési zóna, ebből 24 fűtési zóna (a mezzaninok időnként megosztják a zónát a fölöttük lévő tetőtéri szobával). Minden szoba saját multizónás kontrollerrel kijelzővel és a szobai szekrényben elhelyezett 6 UI / 6 UO modullal rendelkezik, kapcsolórelékkel. Az elektromos padlófűtés a szobai szekrényből, reléken keresztül kapcsol; a fan-coilok mind a fűtést, mind a hűtést biztosítják, és Modbus protokollon keresztül vannak integrálva.

Néhány finomság, amellyel a vendég naponta találkozik a szobában:

• Mágneses ablakérzékelők. Amikor a vendég kinyitja az ablakot, a TapHome megkapja a jelet, és a zóna fűtése vagy hűtése automatikusan kikapcsol. Nyitott ablak melletti fűtés ki van zárva.
• Törölközőszárító radiátor a fürdőszobában. Időkorláttal aktiválódik — a vendég bekapcsolja, reggelre megszárítja a törölközőt, magától kikapcsol. Senki nem felejti végtelen időre bekapcsolva.
• Recepciós master üzemmód. A recepción kijelzős pult áll, amelyen keresztül a személyzet beállítja a szobák foglaltságát, foglalt / üres állapot között váltogat, és szükség szerint engedélyezi vagy tiltja, hogy a vendég hozzányúljon a termosztáthoz. Üres szobában a TapHome automatikusan visszafogja az energiafogyasztást.

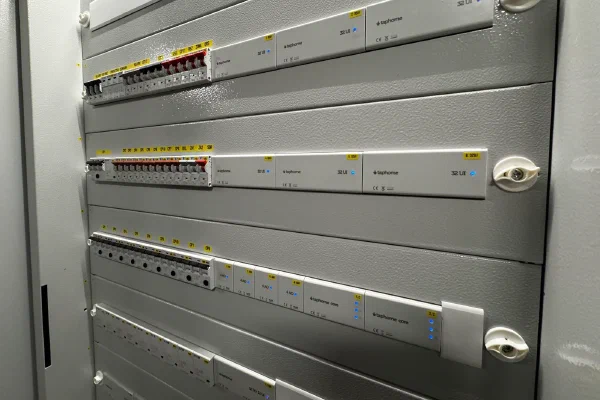

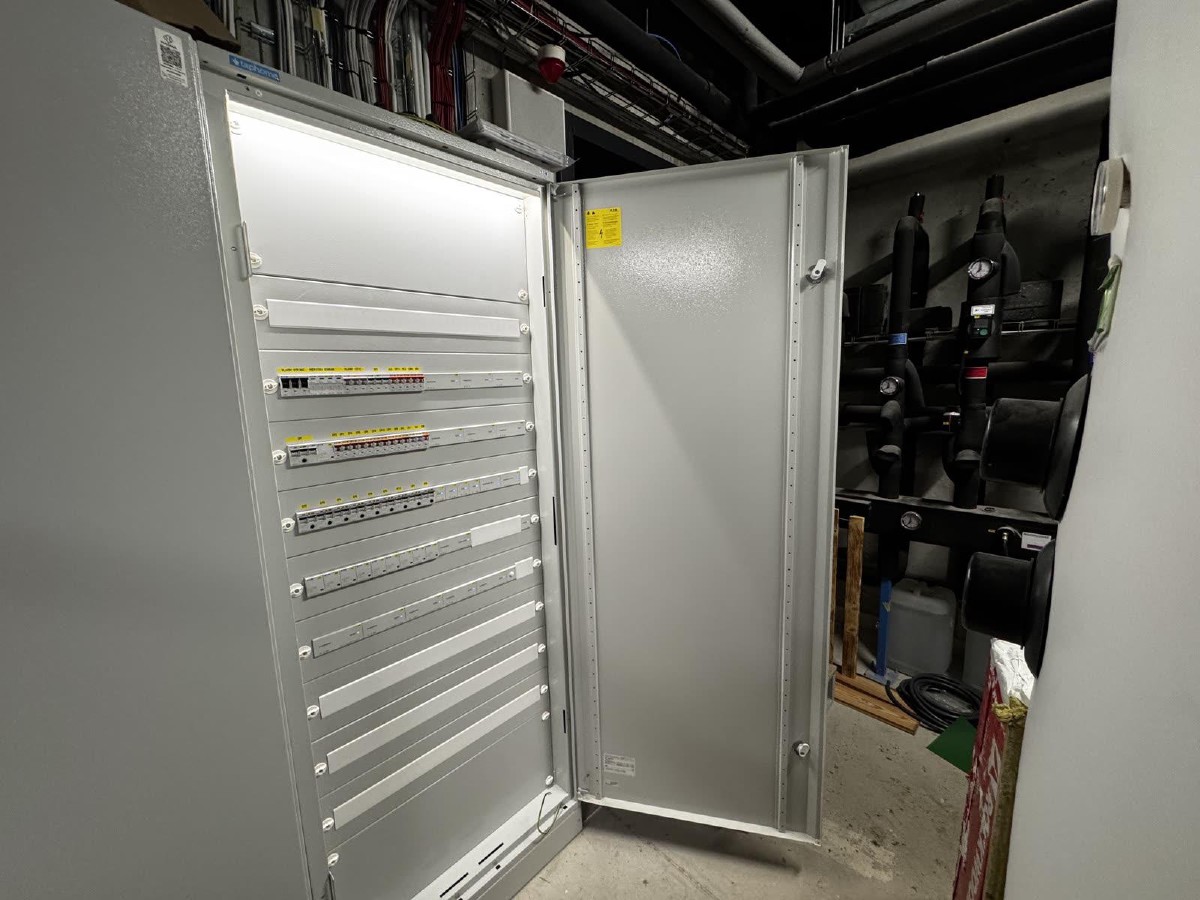

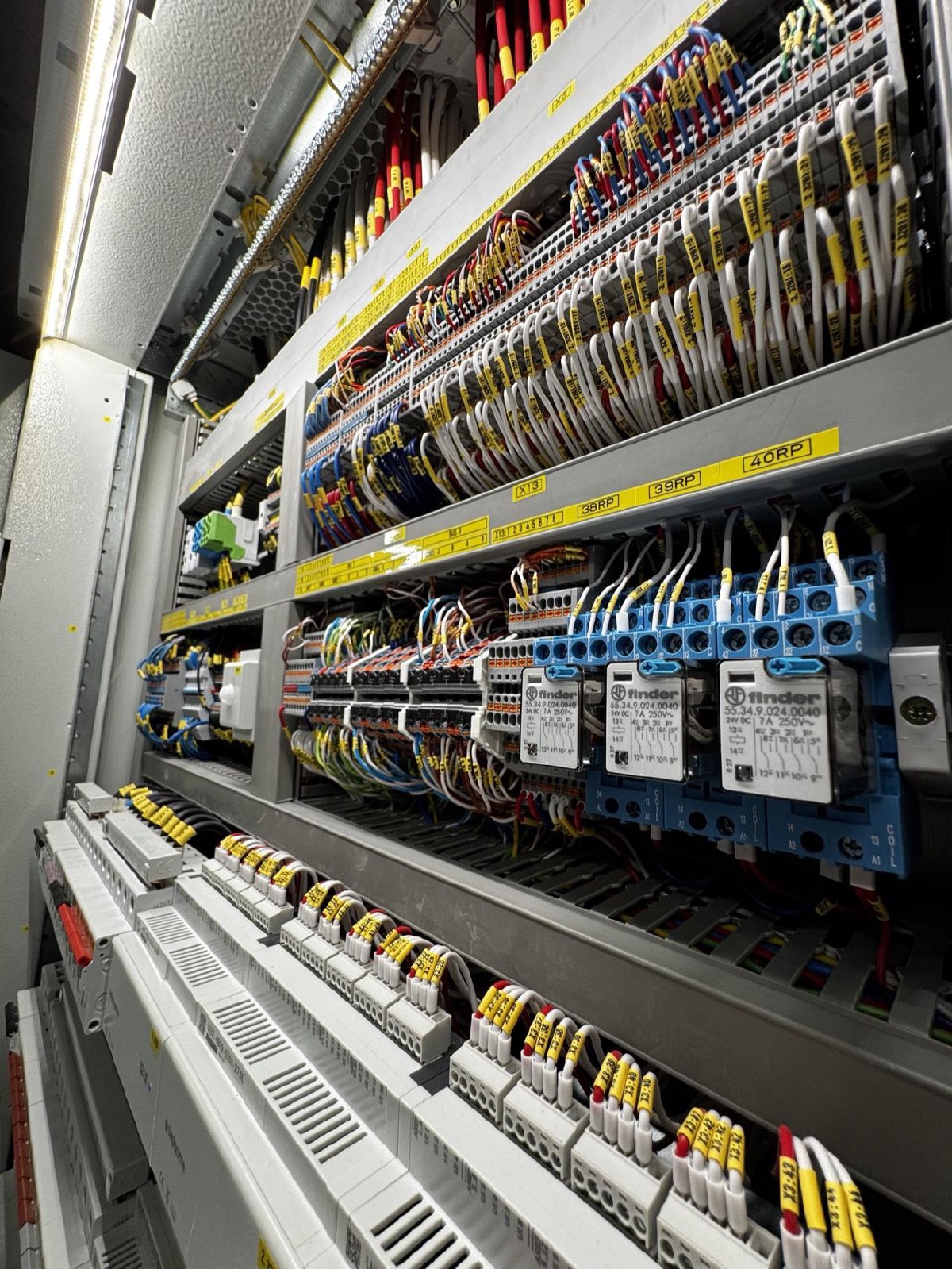

Fizikailag mind a 19 szoba minden modulja a gépészeti helyiség fő szekrényében van központosítva. A recepción csak egy kezelőpult áll — semmilyen relé, semmilyen modul, csak az interfész. A személyzet így egyetlen képernyőről kezeli az egész hotelt, miközben a fizikai infrastruktúra a gépészeti helyiségben, kulcs alatt marad.

Indulás karácsony előtt

A telepítés 2024 júniusában kezdődött, a határidő 2024. december 1. volt — az első hotelvendég-foglalást nem lehetett halasztani, és attól a pillanattól, hogy a hotel megnyitott, a kazánházat már nem lehetett leállítani. A Cabellan és a HAPA gyorsan átviharzott rajta — egyes döntések kompromisszumként maradtak a határidő nyomása alatt. A két TapHome Core kommunikációja a szekrényen belül például gyors megoldásként relés összeköttetéseken keresztül megy, a hűtési üzemmódba történő automatikus átkapcsolás finomhangolása az első nyári szezonra maradt — a decemberi külső hőmérsékletek egyszerűen nem tették lehetővé a hűtés reális tesztelését.

Terv — az egész komplexum egyetlen rendszer alatt

Itt válik a projekt hotelreferenciából infrastrukturális vízióvá. A komplexum hidraulikailag össze van kötve — minden kazánház (hotel, kolibák, wellness, Ursus sörfőzde) csővezetékeken keresztül egymással kapcsolatban áll. A cél az, hogy a kazánházak megosszák egymás között a hőt: ha az egyik nem győzi vagy hibás, a szomszédos átadja a felesleget. A TapHome már ma fel van készítve erre a stratégiára a kétszintű hibaállapoton keresztül (2. szint = leállítás nélküli hiba, a kazánház külső forrásból folytatja).

A további szakaszok fokozatosak lesznek — további TapHome Core egységek telepítése az egyes objektumok kazánházaiba, a köztük lévő kommunikáció átállítása relékről Modbus TCP-re, az Ursus sörfőzde távoli vezérlése helyi biztonsági elemekkel, és a régebbi technológia fokozatos cseréje a komplexum többi objektumában.
