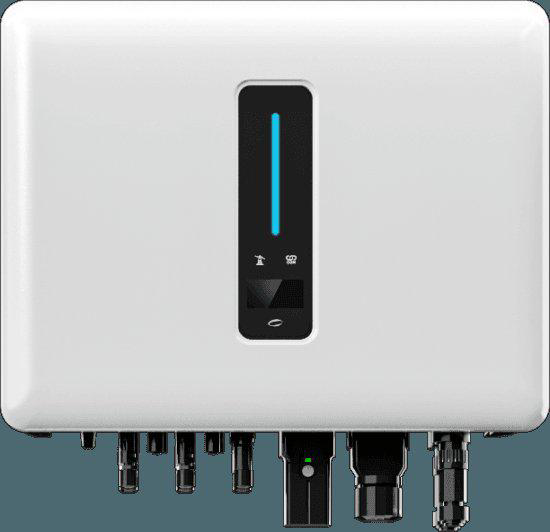

Wattsonic Hybrid Inverter G3

Modbus RTU

Beküldő

Utoljára frissítve: 03. 2026

Wattsonic hivatalos weboldal

A Wattsonic Hybrid Inverter G3 egy Gen3 Li-HV háromfázisú hibrid inverter sorozat, hat modellben érhető el: 6K-25-3P, 8K-25-3P, 10K-25-3P (25A akkumulátor-áram) és 12K-40-3P, 15K-40-3P, 20K-40-3P (40A akkumulátor-áram). Kettős MPPT PV bemeneteket támogat (legfeljebb 1000 V DC), lítium akkumulátoros tárolást (inverterenkénti legfeljebb 92 kWh), hálózati és szigetüzemi működést, valamint háromfázisú biztonsági kimenetet 10 ms-nál rövidebb átkapcsolási idővel.

A TapHome Modbus RTU protokollon keresztül, RS-485-ön kommunikál az inverterrel az EMS porton át. A sablon monitorozást biztosít az akkumulátor állapotához, hálózati teljesítményáramláshoz, PV termelési energiához, fázismérésekhez és belső hőmérsékletekhez, valamint vezérlést nyújt az EPS/UPS backuphoz, hálózati export korlátokhoz, AC teljesítménykimenet beállításokhoz, csúcsterhelés-eltoláshoz és szigetüzemi aszimmetrikus kimenethez.

A Wattsonic Gen3 eltérő regisztertérképet használ (10xxx–53xxx tartomány), mint a régebbi WTS/Gen2 sorozat (1xxxx–5xxxx). A két sorozat nem felcserélhető — használd az inverter generációjának megfelelő sablont. Az azonos Gen3 regiszterprotokollt használó kompatibilis márkák: Sunways, Solinteg, A-Tronix és St-ems.

Hardveres csatlakozás

RS-485 EMS csatlakozás

Csatlakoztasd a TapHome-ot az EMS RS-485 tűkhöz az inverter alján lévő Multi-COM kapocssínén:

Multi-COM tű	Meghatározás	TapHome csatlakozás
13	485 B1	B-/D- a TapHome RS-485-ön
14	485 A1	A+/D+ a TapHome RS-485-ön

A Multi-COM csatlakozó vízálló kábeltömítő szerelvényt használ. A kábel átmérője 4–6,5 mm, keresztmetszete 0,5–1,5 mm² kell legyen. A külső szigetelést 55 mm-re, a belső huzalszigetelést 8 mm-re kell lehúzni.

Műszaki adatok

Paraméter	Érték
Védelmi fokozat	IP65
Működési hőmérséklet	-30°C – +60°C
Kommunikáció	CAN, RS485, WiFi/LAN (opcionális)
Max. hatásfok	98,1–98,4% (modellfüggő)
Max. PV bemeneti feszültség	1000 V DC
MPPT nyomkövetők	2
Biztonsági átkapcsolás	< 10 ms

Konfiguráció

Kommunikációs paraméterek

Paraméter	Érték
Átviteli sebesség	9600
Adatbitek	8
Paritás	Nincs
Stop bitek	1
Slave cím (RTU)	247
Slave cím (TCP)	255
TCP port	502

Az EMS RS-485 port alapértelmezés szerint aktív. Csatlakoztasd az RS-485 vezetékeket a Multi-COM csatlakozó 13. és 14. tűjéhez, és állítsd be a 247-es Slave ID-t a TapHome-ban.

TCP/IP kapcsolat is támogatott (502-es port, 255-ös Slave ID), de Gen3-nál kevésbé dokumentált. Az RS-485 RTU 247-es Slave ID-vel az ajánlott csatlakozási módszer.

Eszköz képességek

Akkumulátor monitorozás

A Battery Mode az aktuális töltési/kisütési irányt jeleníti meg többértékű kapcsolóként — Discharge (0) vagy Charge (1). Három szerviz attribútum részletes akkumulátor méréseket biztosít:

Battery Voltage — DC feszültség V-ban (regiszter /10)
Battery Current — DC áram A-ban (pozitív = töltés, negatív = kisütés)
Battery Power — azonnali teljesítmény kW-ban

Inverter állapot

A Running Status valós idejű inverter üzemelési állapotot mutat: Wait, Self-check, On Grid, Fault, Flash/Firmware Update vagy Off Grid. Ez egy csak olvasható többértékű kapcsoló — az írási szkript le van tiltva a sablonban.

EPS/UPS és rendszerkapcsolók

Három be/ki kapcsoló vezérli az inverter funkciókat:

EPS/UPS Function Switch — biztonsági tápellátást engedélyez az akkumulátorból hálózatkimaradás esetén
Off-Grid Asymmetric Output Switch — aszimmetrikus teljesítménykimenetet engedélyez a fázisok között szigetüzemi módban
Peak Load Shifting Switch — engedélyezi az akkumulátor pótlását, ha a terhelés meghaladja a hálózati teljesítménykorlátot (v3+ firmware)

Hálózati export vezérlés

A Grid Injection Power Limit Switch engedélyezi vagy tiltja a hálózati export korlátot. A Grid Injection Power Limit Setting egy dimmer (0–100%), amely a hálózatba exportálható névleges teljesítmény maximális százalékát állítja be. A skálázási tényező ×1000, 0,1%-os felbontáshoz.

AC teljesítménykimenet beállítása

Az Inverter AC Power Setting a teljesítménykimenet módot választja ki: Off, Total Power Setting vagy Power on Each Phase Setting. Négy szerviz attribútum jeleníti meg a jelenlegi fázisenkénti és összesített teljesítmény beállításokat, négy szervizakció pedig lehetővé teszi az új értékek írását:

Set Total AC Power — összesített AC kimenet kW-ban (×100 skálázás)
Set Phase A/B/C Power — egyedi fázis teljesítmény beállítások kW-ban

Fázisenkénti hálózati mérés

Három villamos mérő eszköz (Phase A/B/C Power on Meter) a külső hálózati mérőből biztosítja a fázisenkénti azonnali aktív teljesítményt kW-ban. Ezek csak olvashatók, csak pillanatnyi leolvasásokkal (összesített fogyasztás letiltva).

A Total Power on Meter az összes fázis összegét adja — a pozitív értékek hálózati importot, a negatívak exportot jeleznek.

Napi energiaszámlálók

Hat villamos mérő eszköz követi a napi energiatermelést és -fogyasztást:

Grid Injection Energy Today — hálózatba exportált energia (mérőről)
Grid Purchasing Energy Today — hálózatból vásárolt energia (mérőről)
Energy from Grid Today — hálózatból vett energia az inverter oldalán
PV Generation Energy Today — napi PV termelés
Loading Energy Today — terhelések által összesen felhasznált energia

Minden napi számláló /10 skálázást használ kWh-ban.

Kumulatív energiaösszegek

Kilenc villamos mérő eszköz követi az élettartamra vetített energiaszámlálókat:

Total Energy Injected to Grid — kumulatív hálózati export (H:31102, /10)
Total Energy from Grid (Meter) — kumulatív hálózati import a mérőről (H:31104, /10)
Total Energy from Grid (Inverter) — kumulatív hálózati import az inverter oldalán (H:31118, /10)
Total Output Energy on Backup Port — kumulatív biztonsági energia (H:31106, /10)
Total Loading Energy (Grid Side) — kumulatív terhelési fogyasztás (H:31114, /10)
Total PV Generation — kumulatív PV energia (H:31112, /10)
Total PV Generation from Installation — alternatív PV számláló (H:11020, nyers kWh), tartalmaz egy szerviz attribútumot a Total PV Generation Time-hoz órában
Total PV Generation Today — napi PV számláló (H:11018, /10)
Total Grid-Injection Energy on Meter — hálózati export a mérőről (H:11002, /100)
Total Purchasing Energy on Meter — hálózati import a mérőről (H:11004, /100)

Két különböző skálázási tényező van: a 31xxx tartományú regiszterek /10-et, a 11xxx tartományú regiszterek /100-at használnak.

Rendszerdiagnosztika

A modul ReadScript figyeli a H:10112 és H:10114 hibajel regisztereket (UInt32 bitmaszkok), és egyedi hibaállapotokat jelez: Mains Lost, Grid Voltage/Frequency Fault, DCI Fault, ISO Over Limitation, GFCI Fault, PV Over Voltage, Bus Voltage Fault, Inverter Over Temperature, SPI/E2 Fault, GFCI Device Fault, AC Transducer Fault, Relay Check Fail, valamint Internal/External Fan Fault.

A modul szintű szerviz attribútumok további diagnosztikát biztosítanak:

Inverter SN — sorozatszám
Equipment Info és Firmware Version — hardver/szoftver azonosítás
Grid Regulation — konfigurált hálózati szabvány kód
Fault FLAG1/FLAG2/FLAG3 és ARM Fault FLAG1 — nyers hibabitmaszkok haladó hibakereséshez
Grid Phase A/B/C Voltage and Current, Grid Lines A/B, B/C, C/A Voltage — fázisenkénti hálózati mérések
Grid Frequency — hálózati frekvencia Hz-ben
Inverter AC Power (P_AC) — összesített AC kimenet kW-ban
Temperature Sensor 1–4 — inverter belső hőmérsékletek °C-ban
Max Grid Power Setting — jelenlegi maximális hálózati teljesítmény kVA-ban, szervizakcióval az érték módosításához

További képességek

A Wattsonic Gen3 inverterek regisztereket tesznek elérhetővé az üzemmód választóhoz (General, UPS, Peak Shift, Feed-In, Off-Grid, ToU), PV string feszültségekhez és áramokhoz (PV1/PV2), PV bemeneti összteljesítményhez, biztonsági terhelés összteljesítményéhez, BMS diagnosztikához (SOC, SOH, csomag hőmérséklet, cellaenkénti feszültségek, hiba-/figyelmeztetési kódok, szoftver-/hardver verziók), akkumulátor töltési/kisütési napi és összesített energiaszámlálókhoz, akkumulátor teljesítmény beállításokhoz AC teljesítmény korlátokkal, prioritásos teljesítménykimenethez (PV/akkumulátor), akkumulátor konfigurációhoz, SOC védelemhez konfigurálható végső SOC értékkel hálózati és szigetüzemi üzemmódhoz, töltési/kisütési áramkorlátokhoz, valamint Economy/ToU üzemmód ütemezéséhez legfeljebb 6 időszakkal. Ezek egy jövőbeli sablon frissítésben adhatók hozzá.

Hibaelhárítás

Nincs Modbus kommunikáció

Ellenőrizd a bekötést: 13. tű (485 B1) B-/D–hez és 14. tű (485 A1) A+/D+-hoz a TapHome-on. A felcserélt A/B vezetékek a leggyakoribb csatlakozási probléma.
Erősítsd meg, hogy a TapHome-ban 247-es Slave ID van beállítva (nem 1 — a Gen3 alapértelmezés szerint 247-et használ, ellentétben a WTS-sel, amelynek alapértelmezése 1).
Erősítsd meg a kommunikációs paramétereket: 9600 baud, 8 adatbit, nincs paritás, 1 stop bit.
Ha hosszú RS-485 kábelt használsz, engedélyezd a lezáró ellenállást az utolsó eszközön. A TapHome Core beépített 120 Ohm lezáró ellenállással rendelkezik a BUS csatlakozóin.

Regiszter cím megjegyzés

A közösségi dokumentáció szerint a Gen3 regiszterek olvasásakor szükség lehet +1 hozzáadására a hivatalos protokolltáblázatban felsorolt címekhez. A TapHome sablon ezt már figyelembe veszi — nincs szükség manuális kiigazításra.

Hibajel regiszter eltérés

A sablon ReadScript a Fault Flag3-at H:10120 címen hivatkozza, míg egyes forrás dokumentációk H:10116-ot jelölnek. Mindkettő érvényes lehet a firmware verziótól függően. Ha a hibajel-jelentés inkonzisztens, ellenőrizd a megfelelő címet a saját firmware-edhez.

Cloud app és Modbus vezérlési ütközések

A Wattsonic cloud alkalmazáson (WattDesk) keresztül és a Modbus helyi írásokon keresztül végzett változtatások nem feltétlenül szinkronizálnak kétirányban. Amikor a TapHome-ot használod az inverter vezérlésére, kerüld az ütköző változtatásokat a cloud alkalmazáson keresztül egyidejűleg.

Elérhető eszközök

Wattsonic Hybrid Inverter G3 Modul

Szerviz attribútumok

Inverter sorozatszám

Eszközinformáció

Firmware-verzió

Hálózati szabvány

Hibajel FLAG1

Hibajel FLAG2

Hibajel FLAG3

Hálózati A/B vezetéken lévő feszültség

Hálózati B/C vezetéken lévő feszültség

Hálózati C/A vezetéken lévő feszültség

Hálózati A fázis feszültsége

Hálózati A fázis áramerőssége

Hálózati B fázis feszültsége

Hálózati B fázis áramerőssége

Hálózati C fázis feszültsége

Hálózati C fázis áramerőssége

Hálózati frekvencia

Inverter AC teljesítménye

1. hőmérséklet-érzékelő

2. hőmérséklet-érzékelő

3. hőmérséklet-érzékelő

4. hőmérséklet-érzékelő

ARM hibajel FLAG1

Max. hálózati teljesítmény beállítása

Szerviz műveletek

Max. hálózati teljesítmény beállítása

Wattsonic Hybrid inverter G3

Olvasás (modul)

#GEN3-Wattsonic Hybrid Inverter MODBUS RTU Protocol- page 17/27, table 3.3 Fault Registers Map
var flag1 := MODBUSR(H, 10112, Uint32);
IF(GETBIT(flag1, 0) = 1, ADDERROR("Mains Lost", 1));
IF(GETBIT(flag1, 1) = 1, ADDERROR("Grid Voltage Fault", 2));
IF(GETBIT(flag1, 2) = 1, ADDERROR("Grid Frequency Fault", 3));
IF(GETBIT(flag1, 3) = 1, ADDERROR("DCI Fault", 4));
IF(GETBIT(flag1, 4) = 1, ADDERROR("ISO Over Limitation", 5));
IF(GETBIT(flag1, 5) = 1, ADDERROR("GFCI Fault", 6));
IF(GETBIT(flag1, 6) = 1, ADDERROR("PV Over Voltage", 7));
IF(GETBIT(flag1, 7) = 1, ADDERROR("Bus Voltage Fault", 8));
IF(GETBIT(flag1, 8) = 1, ADDERROR("Inverter Over Temperature", 9));
var flag2 := MODBUSR(H, 10114, Uint32);
IF(GETBIT(flag2, 1) = 1, ADDERROR("SPI Fault", 34));
IF(GETBIT(flag2, 2) = 1, ADDERROR("E2 Fault", 35));
IF(GETBIT(flag2, 3) = 1, ADDERROR("GFCI Device Fault",36 ));
IF(GETBIT(flag2, 4) = 1, ADDERROR("AC Transducer Fault", 37));
IF(GETBIT(flag2, 5) = 1, ADDERROR("Relay Check Fail", 38));
IF(GETBIT(flag2, 6) = 1, ADDERROR("Internal Fan Fault", 39));
IF(GETBIT(flag2, 7) = 1, ADDERROR("External Fan Fault", 40));

Szerviz attribútumok

Inverter SN

modbusr(h,10000,string,8)

Equipment info

modbusr(h,10008,uint16)

Firmware version

modbusr(h,10011,uint32)

Grid regulation

modbusr(H,10104,uint16)

Fault FLAG1

modbusr(H,10112,uint32)

Fault FLAG2

modbusr(h,10114,uint32)

Fault FLAG3

modbusr(h, 10120,uint32)

Grid Lines A/B Voltage [V]

modbusr(h,11006,uint16) /10

Grid Lines B/C Voltage [V]

modbusr(h,11007,uint16) /10

Grid Lines C/A Voltage [V]

modbusr(h,11008,uint16)/10

Grid Phase A Voltage [V]

modbusr(h,11009,uint16)/10

Grid Phase A Current [A]

modbusr(h,11010,uint16)/10

Grid Phase B Voltage [V]

modbusr(h,11011,uint16)/10

Grid Phase B Current [A]

modbusr(h,11012,uint16)/10

Grid Phase C Voltage [V]

modbusr(h,11013,uint16)/10

Grid Phase C Current [A]

modbusr(h, 11014, uint16)/10

Grid Frequency [Hz]

modbusr(h,11015,uint16)/100

P_AC [kW]

modbusr(h,11016,int32)/1000

Temperature Sensor 1 [C]

modbusr(h,11032,int16)/10

Temperature Sensor 2 [C]

modbusr(h,11033,int16)/10

Temperature Sensor 3 [C]

modbusr(h,11034,int16)/10

Temperature Sensor 4 [C]

modbusr(h,11035,int16)/10

ARM Fault FLAG1

modbusr(h,18000,uint32)

Max. Grid Power Value Setting [kVA]

modbusr(h, 50009, uint16)/10

Szerviz műveletek

Set Max. Grid Power Value Setting

Paraméterek: Parameter1 (1–1e+06 Abr1)

modbusw(h,50009,uint16,Abr1*10)

Akkumulátor üzemmód Többértékű kapcsoló Csak olvasható

Az akkumulátor aktuális töltési/kisütési iránya — Kisütés vagy Töltés, feszültség, áram és teljesítmény szervizattribútumokkal

Regiszter: H:30256 UInt16 numeric

Értékek / Állapotok: Discharge · Charge

Akkumulátor üzemmód

Kapcsoló állapot olvasása

MODBUSR(H, 30256, uInt16)

Szerviz attribútumok

Battery_V [V]

modbusr(h,30254,uint16)/10

Battery_I [I]

modbusr(h,30255,int16)/10

Battery_I [kW]

modbusr(h,30258,int32)/1000

Mai hálózatból vett energia Villanyóra Csak olvasható

Regiszter: H:31008 UInt16 Egység: kWh numeric

EPS/UPS kapcsoló Kapcsoló

Akkumulátoros tartalék tápellátást engedélyez hálózatkiesés esetén

Regiszter: H:50001 UInt16

Értékek / Állapotok: ON · OFF

Mai hálózatba betáplált energia Villanyóra Csak olvasható

Regiszter: H:31000 UInt16 Egység: kWh numeric

Hálózati export korlát beállítása Fényerőszabályzó

A névleges teljesítmény százalékában megadott maximális hálózati export teljesítmény (0–100%)

Regiszter: H:25103 UInt16 Egység: % numeric

Hálózati export korlát kapcsoló Kapcsoló

Regiszter: H:25100 UInt16

Értékek / Állapotok: ON · OFF

Mai hálózatból vásárolt energia Villanyóra Csak olvasható

Regiszter: H:31001 UInt16 Egység: kWh numeric

AC teljesítmény beállítása Többértékű kapcsoló

AC teljesítménykimenet módja — Ki, Összes teljesítmény beállítása vagy Teljesítmény fázonként, fázisszintű teljesítménykonfigurációval

Regiszter: H:50202 UInt16 numeric

Értékek / Állapotok: Off · Total Power Setting · Power on each Phase Setting

Szerviz műveletek

Összes AC teljesítmény beállítása

A fázis teljesítményének beállítása

B fázis teljesítményének beállítása

C fázis teljesítményének beállítása

AC teljesítmény beállítása

Kapcsoló állapot olvasása

MODBUSR(H, 50202, uInt16)

Kapcsoló állapot írása

MODBUSW(H, 50202, uInt16, Mu)

Szerviz attribútumok

Total AC Power Setting [kW]

modbusr(h,50203,int16)/100

Phase A Power Setting [kW]

modbusr(h,50204,int16)/100

Phase B Power Setting [kW]

modbusr(h,50205,int16)/100

Power C Power Setting [kW]

modbusr(h,50206,int16)/100

Szerviz műveletek

Set Total AC Power Setting

Paraméterek: kW (1–1e+06 x)

modbusw(h,50203,int16,x*100)

Set Phase A Power Setting

Paraméterek: kW (1–1e+06 x)

modbusw(h,50204,int16,x*100)

Set Phase B Power Setting

Paraméterek: kW (1–1e+07 x)

modbusw(h,50205,int16,x*100)

Set Power C Power Setting

Paraméterek: kW (1–1e+06 x)

modbusw(h,50206,int16,x*100)

Működési állapot Többértékű kapcsoló Csak olvasható

Az inverter aktuális működési állapota — Várakozás, Öndiagnosztika, Hálózatra kapcsolva, Hiba, Flash/Firmware-frissítés, Szigetüzem

Regiszter: H:10105 UInt16 numeric

Értékek / Állapotok: Wait · Self-check · On grid · Fault · Flash/Firmware update · Off grid

Mai terhelési energia Villanyóra Csak olvasható

Regiszter: H:31006 UInt16 Egység: kWh numeric

Szigetüzemi aszimmetrikus kimenet kapcsoló Kapcsoló

Kiegyensúlyozatlan teljesítménykimenetet tesz lehetővé három fázison át a szigetüzemi módban

Regiszter: H:50006 UInt16

Értékek / Állapotok: ON · OFF

Csúcsterhelés-eltolás kapcsoló Kapcsoló

Lehetővé teszi az akkumulátoros pótlást, ha a terhelés meghaladja a hálózati teljesítménykorlátot

Regiszter: H:50007 UInt16

Értékek / Állapotok: ON · OFF

A fázis teljesítménye a mérőn Villanyóra Csak olvasható

Regiszter: H:10994 Int32 Egység: kW numeric

B fázis teljesítménye a mérőn Villanyóra Csak olvasható

Regiszter: H:10996 Int32 Egység: kW numeric

C fázis teljesítménye a mérőn Villanyóra Csak olvasható

Regiszter: H:10998 Int32 Egység: kW numeric

Mai PV termelési energia Villanyóra Csak olvasható

Regiszter: H:31005 UInt16 Egység: kWh numeric

Hálózatba betáplált összes energia Villanyóra Csak olvasható

Regiszter: H:31102 UInt32 Egység: kWh numeric

Hálózatból vett összes energia (inverter) Villanyóra Csak olvasható

Regiszter: H:31118 UInt32 Egység: kWh numeric

Hálózatból vett összes energia (mérő) Villanyóra Csak olvasható

Regiszter: H:31104 UInt32 Egység: kWh numeric

Hálózatba betáplált összes energia a mérő szerint Villanyóra Csak olvasható

Regiszter: H:11002 UInt32 Egység: kWh numeric

Összes terhelési energia (hálózati oldal) Villanyóra Csak olvasható

Regiszter: H:31114 UInt32 Egység: kWh numeric

Összes kimeneti energia a tartalék porton Villanyóra Csak olvasható

Regiszter: H:31106 UInt32 Egység: kWh numeric

Összes teljesítmény a mérőn Villanyóra Csak olvasható

A külső mérőről vett azonnali összes hálózati teljesítmény — pozitív az import, negatív az export

Regiszter: H:11000 Int32 Egység: kW numeric

Összes vásárolt energia a mérő szerint Villanyóra Csak olvasható

Regiszter: H:11004 UInt32 Egység: kWh numeric

Összes PV termelés Villanyóra Csak olvasható

Regiszter: H:31112 UInt32 Egység: kWh numeric

Összes PV termelés a telepítés óta Villanyóra Csak olvasható

Kumulatív PV energiaszámláló kWh-ban (nyers érték, skálázás nélkül), a teljes termelési idővel órában

Regiszter: H:11020 UInt32 Egység: kWh numeric

Szerviz attribútumok

Összes PV termelési idő

Összes PV termelés a telepítés óta

Összes fogyasztás olvasása

MODBUSR(H, 11020, uInt32)

Igény olvasása

#MODBUSR(H, -1, Int16) / 100

Szerviz attribútumok

Total PV Generation Time from Installation [H]

modbusr(h,11022,uint32)

Mai összes PV termelés Villanyóra Csak olvasható

Regiszter: H:11018 UInt32 Egység: kWh numeric

Kapcsolat: Modbus RTU • 9600 baud• 8N1 • Slave ID: $[SlaveId]

Lehetséges fejlesztések (37)

H:50000 Hybrid Inverter Working Mode Setting — 257=General, 258=Economic, 259=UPS, 260=PeakShift, 261=FeedIn, 512=OffGrid, 1024=ToU. Critical working mode selector — surprisingly missing from template
H:10116 Fault Flag3 — Int32 fault bitmask — referenced in readscript comment but uses 10120 instead of 10116. Sources list 10116 as the correct address
H:11028 PV Input Total Power — Int32 /1000 kW — total PV input power (both MPPT trackers combined)
H:11038 PV1 Voltage — Int16 /10 V — PV string 1 DC voltage
H:11039 PV1 Current — Int16 /10 A — PV string 1 DC current
H:11040 PV2 Voltage — Int16 /10 V — PV string 2 DC voltage
H:11041 PV2 Current — Int16 /10 A — PV string 2 DC current
H:11062 PV1 Input Power — Int32 /1000 kW — PV string 1 power
H:11064 PV2 Input Power — Int32 /1000 kW — PV string 2 power
H:30230 Total Backup Power — Int32 /1000 kW — total backup/EPS load power
H:33000 Battery SOC — Int16 /100 % — battery state of charge. Critical for energy management
H:33001 Battery SOH — Int16 /100 % — battery state of health
H:33002 BMS Status — Int16 — BMS operational status
H:33003 BMS Pack Temperature — Int16 /10 °C — battery pack temperature
H:33013 Max Cell Voltage — Int16 /1000 V — highest cell voltage in pack
H:33015 Min Cell Voltage — Int16 /1000 V — lowest cell voltage in pack
H:33016 BMS Error Code — Int32 — BMS error code bitmask
H:33018 BMS Warn Code — Int32 — BMS warning code bitmask
H:31002 Backup Output Energy Today — Int16 /10 kWh — daily energy delivered through backup port
H:31003 Battery Charge Energy Today — Int16 /10 kWh — daily energy charged to battery
H:31004 Battery Discharge Energy Today — Int16 /10 kWh — daily energy discharged from battery
H:31108 Total Battery Charge Energy — Int32 /10 kWh — cumulative total battery charge energy
H:31110 Total Battery Discharge Energy — Int32 /10 kWh — cumulative total battery discharge energy
H:50207 Battery Power Setting — Int16 /100 kW — configurable battery power setpoint
H:50208 Battery Max AC Power Limit Setting — Int16 /100 kW — maximum AC power limit for battery
H:50209 Battery Min AC Power Limit Setting — Int16 /100 kW — minimum AC power limit for battery
H:50210 Priority Power Output Setting — UInt16 — 0=PV Priority, 1=Battery Priority
H:52500 Battery Configuration — Int16 — 1=Solinteg, 2=EMS, 10=Wattsonic Li-HV
H:52502 On-grid Battery SOC Protection Switch — UInt16 — 0=Off, 1=On. Protects battery from over-discharge on grid
H:52503 On-grid Battery End SOC — Int16 /10 % — minimum SOC before battery stops discharging (on-grid)
H:52504 Off-grid Battery SOC Protection Switch — UInt16 — 0=Off, 1=On. Protects battery from over-discharge off-grid
H:52505 Off-grid Battery End SOC — Int16 /10 % — minimum SOC before battery stops discharging (off-grid)
H:52601 Charge Current Limit — Int16 /10 A — maximum battery charge current (default 200A)
H:52603 Discharge Current Limit — Int16 /10 A — maximum battery discharge current (default 200A)
H:53006 Ecomode Period Enable Flag — Int16 — bitmask bit0-bit5 enable periods 1-6 for Economy/ToU scheduling
H:32003 BMS Software Version — Int16 — BMS firmware version
H:32004 BMS Hardware Version — Int16 — BMS hardware version

Sablon letöltése

Források

Home Assistant Wattsonic GEN3 Modbus Integration (GiZMoSK1221)
github.com 2026-03-28
Wattsonic Li-HV Residential Three Phase Hybrid Series Datasheet
oss.wattsonic.com 2026-03-28
PDF
