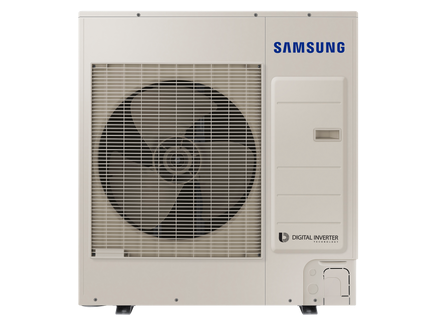

Das Samsung MIM-B19N ist ein Modbus RTU Gateway, das Samsung HE, HT und EHS Wärmepumpen über RS-485 mit TapHome verbindet. Das Gateway übersetzt zwischen dem internen Samsung R1/R2 Busprotokoll und Standard Modbus RTU — es stellt Wassertemperatursensoren, Warmwassersteuerung, Betriebsmodi und Komfortfunktionen als Holding-Register bereit.
Jedes MIM-B19N kann bis zu 1 Außengerät (4 einschließlich Untereinheiten bei Modulinstallationen) und 48 Innengeräte verwalten. Die Gateway-Adresse wird über eine Kombination aus DIP-Schaltern und einem Drehschalter eingestellt (Bereich 1–247).
Hardwareanschluss
Spezifikationen
- Stromversorgung: DC 12 V über CN12 auf der Hauptplatine des Außengeräts
- Betriebstemperatur: -10 °C bis +50 °C
- Protokoll: Modbus RTU Slave, RS-485
- Baudrate: 9600, gerade Parität, 1 Stoppbit, 8 Datenbits
- Max. Geräte: 48 Innengeräte + 1 Außengerät pro Gateway
- Max. Buslänge: 1000 m (RS-485)
RS-485 Verkabelung
Verbinden Sie das MIM-B19N mit TapHome über eine 2-Draht RS-485 Verbindung:
- A (R1) –> A+/D+ am TapHome RS-485
- B (R2) –> B-/D- am TapHome RS-485
Das MIM-B19N wird über den DC 12 V Anschluss (CN12) vom Außengerät versorgt. Die interne Samsung-Kommunikation nutzt den F1-F2 Bus zur Verbindung mit Innen- und Außengeräten.
Wichtig — RS-485 Polarität
Achten Sie auf die korrekte RS-485 Polarität zwischen MIM-B19N und TapHome. Vertauschte A/B-Drähte verhindern die Kommunikation. Die rote LED am Modul blinkt bei aktiver Modbus-Kommunikation — bleibt sie aus, überprüfen Sie die Verkabelung.
Verkabelungstopologie
| |
Konfiguration
DIP- und Drehschalter-Adressierung
Die MIM-B19N Adresse ergibt sich aus der Summe der DIP-Schalterwerte plus dem Drehschalterwert.
| Schalter | Position | ON-Wert |
|---|---|---|
| SW4-1 | DIP | 128 |
| SW4-2 | DIP | 64 |
| SW5-1 | DIP | 32 |
| SW5-2 | DIP | 16 |
| SW1 | Drehschalter | 0–15 (hex) |
Adressbeispiele:
| SW4 (1,2) | SW5 (1,2) | SW1 (Drehschalter) | Adresse |
|---|---|---|---|
| OFF, OFF | OFF, OFF | 1 | 1 |
| OFF, OFF | OFF, OFF | 2 | 2 |
| OFF, OFF | OFF, ON | 3 | 19 |
| OFF, OFF | ON, ON | 5 | 53 |
Empfehlung: Adresse 1 für ein einzelnes Gateway (alle DIP-Schalter OFF, Drehschalter auf 1).
Adresse 0 ist ungültig. Gültiger Bereich ist 1–247.
Voraussetzung für Innengeräte
Bevor das MIM-B19N Innengeräte steuern kann, muss die Einstellung „Use of central control" (SEG5) an jedem Innengerät auf „Use (1)" gesetzt sein. Ohne diese Einstellung kann das Gateway den Status lesen, aber keine Steuerbefehle senden.
Adressierung mehrerer Geräte
Bei Systemen mit mehreren Innengeräten verschieben sich die Registeradressen um 50 pro Gerät:
| Innengerät | Basisregister | ON/OFF Register |
|---|---|---|
| Gerät 0 (erstes) | 50 | H:52 |
| Gerät 1 | 100 | H:102 |
| Gerät 2 | 150 | H:152 |
Die TapHome-Vorlage ist für das erste Innengerät (IU=0) konfiguriert. Für weitere Geräte duplizieren Sie die Vorlage und passen die Register-Offsets an, indem Sie 50 × Geräteindex addieren.
Gerätefunktionen
Wassertemperaturüberwachung
Die Vorlage bietet zwei Wassertemperatursensoren für den Hydraulikkreislauf:
- Wassereinlasstemperatur (H:65) — Rücklauftemperatur, nur lesbar, °C × 10 Umrechnung
- Wasserauslasstemperatur (H:66 Lesen / H:68 Schreiben) — Vorlauftemperatur mit Sollwertsteuerung. Die Sollwertbereiche hängen vom Gerätetyp ab:
- HE: Kühlen 5–25 °C / Heizen 15–50 °C
- HT: Heizen 25–80 °C (keine Kühlung)
- EHS: Kühlen 5–25 °C / Heizen 15–55 °C
Warmwassersteuerung (DHW)
Die Warmwasserbereitung wird über drei Geräte gesteuert:
- Warmwasser EIN/AUS (H:72) — aktiviert oder deaktiviert die TWW-Bereitung
- Warmwassermodus (H:73) — wählt den TWW-Modus: ECO, Standard, Power, Force (nur EHS) oder Cool
- Warmwassertemperatur (H:75 Lesen / H:74 Schreiben) — aktuelle TWW-Speichertemperatur und Sollwert. Sollwertbereiche:
- HE: 30–75 °C
- HT: 35–75 °C
- EHS: 30–70 °C
Gerätesteuerung und Betriebsmodus
- Zentralheizung EIN/AUS (H:52) — schaltet die Wärmepumpe ein oder aus
- Betriebsmodus (H:53) — wählt Auto, Cool, Dry, Fan oder Heat Modus
Leise-Modus und Abwesenheitsfunktion
- Leise-Modus (H:78) — aktiviert oder deaktiviert die Geräuschreduzierung des Außengeräts (Silence On/Off)
- Abwesenheitsfunktion — als Serviceattribut (Lesen H:79) und Serviceaktion (Schreiben H:79) am Leise-Modus Gerät verfügbar. Aktiviert den Abwesenheitsmodus zur Energieeinsparung, wenn niemand zu Hause ist
Servicediagnose
Das Modul stellt drei Serviceattribute zur Systemüberwachung bereit:
- Kommunikationsstatus (H:50) — Bitfeld: Exist, Type OK, Ready, Communication error
- Gerätetyp (H:51) — identifiziert den angeschlossenen Gerätetyp (HE, HT, EHS, FCU, ERV, AHU, Chiller)
- Fernbedienungssperre (H:64) — zeigt an, ob die Fernbedienung gesperrt ist
Zwei Serviceaktionen stehen zur Verfügung:
- Summer (H:3) — schaltet den Summer des Außengeräts ein oder aus
- Fernbedienungssperre (H:64) — sperrt oder entsperrt die kabelgebundene Fernbedienung (Schreiben 0x6363 für Sperre, 0x0000 ohne Sperre)
Das ReadScript des Moduls überwacht das MIM-B19N Fehlerregister (H:0) auf Adressfehler, R1/R2 Kommunikationsfehler und Tracking-Fehler und meldet den Fehlercode des Außengeräts (H:1) in TapHome.
Weitere Funktionen
Die MIM-B19N Registerzuordnung bietet zusätzlich Register für die Innengerät-Solltemperatur (H:58, Bereich 16–30 °C Heizen / 18–30 °C Kühlen), Druckgastemperatur (H:60), Kühl- und Heiz-Druckgas-Sollwerte (H:61, H:62), Innengerät-Fehlercodes (H:63), Außentemperatur (von der Community entdeckt, H:5), Raumtemperatur (H:59) und Abtaustatus (H:2). Diese können in einem zukünftigen Vorlagen-Update hinzugefügt werden.
Das Innengerät-Solltemperatur Register (H:58) ist in der aktuellen Vorlage nicht enthalten. Zur Steuerung des Raum-Sollwerts kann es als benutzerdefiniertes Modbus-Gerät in TapHome mit Holding-Register 58, Bereich 16–30 und Multiplikator ×10 hinzugefügt werden.
LED- und 7-Segment-Anzeigen
| Anzeige | Funktion |
|---|---|
| Y-GRN LED | Blinkt während der Kommunikation zwischen MIM-B19N und Außengerät |
| RED LED | Blinkt während der Modbus RS-485 Kommunikation mit BMS/TapHome |
7-Segment Fehlercodes:
| Anzeige | Zustand |
|---|---|
| E6 / 16 | Kommunikation mit allen Innen-/Außengeräten seit >3 Minuten unterbrochen |
| E6 / 15 | Kommunikation mit einem bestimmten Innengerät seit >3 Minuten unterbrochen |
| E6 / 04 | Tracking nicht innerhalb von 10 Minuten nach Einschalten abgeschlossen |
| E6 / 54 | EEPROM-Fehler |
| E6 / 34 | Adressfehler |
Fehlerbehebung
Keine Modbus-Kommunikation (rote LED blinkt nicht)
- RS-485 Kabel überprüfen:
- A-Draht korrekt an A+/D+ am TapHome angeschlossen
- B-Draht korrekt an B-/D- am TapHome angeschlossen
- Polarität nicht vertauscht
- Gateway-Adresse über DIP- und Drehschalter überprüfen
- TapHome-Einstellungen bestätigen: 9600 Baud, gerade Parität, 1 Stoppbit, 8 Datenbits
- Sicherstellen, dass die RS-485 Buslänge 1000 m nicht überschreitet
Gerät nicht getrackt (Kommunikationsstatus Bits 0–2 nicht alle = 1)
- Sicherstellen, dass das Innengerät eingeschaltet und mit dem Samsung F1/F2 Bus verbunden ist
- Prüfen, dass „Use of central control" (SEG5) am Innengerät auf „Use (1)" gesetzt ist
- Bis zu 10 Minuten auf den Abschluss des Trackings nach dem Einschalten warten
- Wenn die 7-Segment-Anzeige E6/04 zeigt, MIM-B19N Modul neu starten
Steuerbefehle werden nicht ausgeführt
- Bestätigen, dass das Kommunikationsstatus-Register (H:50) Bits 0–2 alle auf 1 gesetzt zeigt (Exist + Type OK + Ready)
- Prüfen, dass die Fernbedienungssperre nicht aktiv ist (H:64 = 0x0000)
- Sicherstellen, dass die Innengerät-Adresse im Bereich (0–47) liegt
- Mindestens 10 ms Abstand zwischen aufeinanderfolgenden Modbus Lese-/Schreibbefehlen einhalten
Temperaturen zeigen 0 oder falsche Werte
- Sicherstellen, dass das Gerät das Tracking abgeschlossen hat (Kommunikationsstatus = Ready)
- Korrekten Gerätetyp überprüfen — einige Register sind nur für HE/HT/EHS verfügbar
- Serviceattribut „Unit Type" in TapHome prüfen, um das erkannte Modell zu bestätigen
