Optická izolace sběrnice

Optický oddělovač sběrnice galvanicky oddělí sběrnici RS-485 nebo Modbus RTU na stranu MASTER (TapHome Core a moduly) a stranu SLAVE. Funguje jen tehdy, když má zařízení na straně SLAVE vlastní napájecí zdroj, oddělený od strany MASTER; pokud mají obě strany společný zdroj 24 V, oddělení se obejde. Oddělovač zároveň tvaruje signál na dlouhých sběrnicích a na straně SLAVE přidává základní ESD ochranu (impulz max. 600 W), není to však přepěťová ochrana pro bleskové proudy. Výsledkem je plnohodnotné galvanické oddělení dvou napájecích systémů.

Optická izolace sběrnice#

Linkové vedení je možné oddělit také obousměrným optickým oddělovačem. Tím vznikne plnohodnotné galvanické oddělení dvou napájecích systémů, pokud má strana SLAVE vlastní napájecí zdroj (viz níže). Na straně SLAVE je oddělovač také vybaven základní ESD ochranou (impulz max. 600 W), která je určená pro datové přenosy po sběrnici RS-485, případně Modbus. Nejde o přepěťovou ochranu pro bleskové proudy.

Kdy použít optickou izolaci#

Oddělení tohoto typu doporučujeme vždy, když je kabeláž vedena na místech, kde by mohlo dojít k jejímu mechanickému poškození. Taková místa jsou zároveň více vystavena napětím indukovaným přímo do systému.

Oddělovač sběrnice je vhodné použít:

• Na posílení signálu – jako tvarovač signálu na dlouhých sběrnicích
• Při mechanickém poškození – když je kabeláž vedena na rizikových místech
• Při indukčních problémech – tam, kde vzniká možnost přímé indukce napětí
• Při komunikačních problémech – tam, kde na sběrnici z neidentifikovatelného důvodu vzniká zpětné vlnění napětí na datových kabelech, interference a odrazy

Důležité upozornění#

Oddělovač sběrnice neplní plnohodnotně funkci přepěťové ochrany.

Oddělovač sběrnice izoluje master a slave mezi sebou, ale nesvede indukované napětí na svorku PE. Kde sběrnice opouští ochrannou zónu systému ochrany před bleskem, je nutná také přepěťová ochrana.

Napájení strany SLAVE#

Oddělení funguje, jen pokud je zařízení na straně SLAVE napájeno z jiného zdroje než strana MASTER (TapHome Core a moduly). Pokud mají obě strany společný zdroj 24 V, oddělení se obejde přes napájecí vodiče.

Oddělovač se montuje na stranu MASTER, obvykle k TapHome Core, co nejblíže k ní.

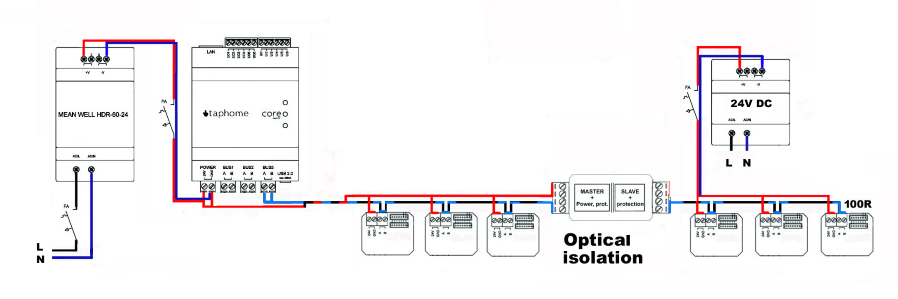

Schéma zapojení#

Diagram znázorňuje oddělenou linku se dvěma zdroji napájení a optickým oddělovačem.

Technické specifikace#

• Typ izolace: Galvanická optická izolace
• Přepěťová ochrana: základní ESD ochrana na straně SLAVE (impulz max. 600 W)
• Napájení strany SLAVE: vlastní zdroj, oddělený od strany MASTER
• Podporované protokoly: RS-485, Modbus RTU
• Typ komunikace: Dvousměrná
• Funkce: Oddělení napájecích systémů, tvarování signálu
