Příklady kabeláže Modbus RTU

Zařízení Modbus RTU se k TapHome připojuje přes sběrnici RS-485 pomocí dvou vodičů A a B a sběrnice se ukončuje odporem 100 Ω, pokud jej produkt nemá již zabudovaný. Tato stránka uvádí pravidla a příklady zapojení takových zařízení včetně adresování, komunikačních parametrů a požadavků na kabeláž. Potřebujete zařízení komunikující protokolem Modbus RTU, každé s jedinečnou adresou v rozsahu 1–247 a všechna nastavená na stejnou přenosovou rychlost, paritu a počet stop bitů. Výsledkem je sběrnice Modbus RTU s řídicími bloky TapHome, pro kterou lze použít kabely jako Cat5E nebo Cat6.

Příklady zapojení Modbus RTU#

Pro zařízení připojená k lince Modbus RTU platí odlišná pravidla při jejich připojování. Zařízení jsou připojena pomocí dvou vodičů A a B.

Realizace připojení GND ze zdroje 24 V DC není nutná. Pokud však zařízení toto připojení podle podmínek výrobce vyžaduje, je nutné tento požadavek splnit.

Adresování zařízení#

Vzhledem k tomu, že výrobci obvykle nastavují své periferie na adresu 1, je třeba každému zařízení při sekvenčním zapojování přiřadit platnou identifikační adresu v rozsahu 1–247.

Zařízení se stejnou adresou v systému nebudou fungovat.

Ukončení sběrnice#

Sběrnici se doporučuje ukončit odporem 100 Ω. Některé produkty již mají tento odpor zabudovaný, v takovém případě jej není třeba dodatečně montovat na připojovací svorky.

Typy zařízení#

Zařízení, která komunikují protokolem Modbus RTU, jsou obvykle rekuperační jednotky, klimatizační jednotky, elektroměry, reléové výstupní moduly a vstupní moduly.

Komunikační parametry#

Pro správnou komunikaci přes Modbus musí mít všechny periferie nastavený stejný komunikační protokol – shodnou přenosovou rychlost, paritu a počet stop-bitů.

Požadavky na kabeláž#

Pro klasické rozvody RS485 a Modbus RTU je pro průmyslové instalace předepsaný typ kabelu splňující požadavky EIA RS-485 s impedancí 120 Ω.

Pro vytvoření sběrnice Modbus RTU s řídicími bloky TapHome lze použít kabely typu Cat5E, Cat6, Cat6A a další.

Kabeláž certifikovaná pro sítě RS-485 není nutná.

Také není striktně předepsané použití stíněné kabeláže jako celku ani samostatně v jednotlivých párech.

U kabeláže, která nemá jednotlivé páry samostatně stíněné, se nedoporučuje vést dvě různé sběrnice, například RS-485 a LAN 100/1000 MBit, případně jiné sběrnicové rozvody EZS, EPS, Modbus RTU a podobně.

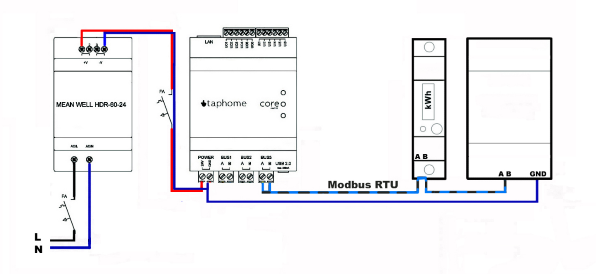

Schéma zapojení#
