Impulzní elektroměr

TapHome čte impulzní elektroměr přes libovolný digitální vstup nastavený jako počítadlo impulzů a napočítané impulzy přepočítává na spotřebu energie podle nastavení Počet impulzů na kWh, standardně 1000. Impulzní výstup elektroměru zapojíte na vstup (+24 V pro napájení, bílý vodič na vstup), vstup nastavíte jako počítadlo impulzů, poté vytvoříte virtuální zařízení „Elektroměr (počítadlo impulzů)“ a propojíte je s tímto vstupem. Výsledkem je virtuální elektroměr s widgetem a detailem, který zobrazuje Energie a Výkon, kde Výkon je pětiminutový průměr. Pro elektroměry se doporučuje Modbus, protože poskytuje mnohem více údajů; impulzní měření se hodí pro vodoměry, plynoměry a měřiče bez Modbusu.

Doporučujeme použít Modbus sběrnici pro připojení elektroměrů

Modbus sběrnice nabízí podstatně více informací, které lze z elektroměru načíst (okamžitý výkon, napětí, proud, frekvence, účiník atd.), ve srovnání s impulzním měřením, které poskytuje pouze informaci o spotřebě energie.

Impulsní měření je vhodnější pro jiné typy měřičů:

• Vodoměry
• Plynoměry
• Jiné měřiče, které nepodporují Modbus komunikaci

Elektrické zapojení#

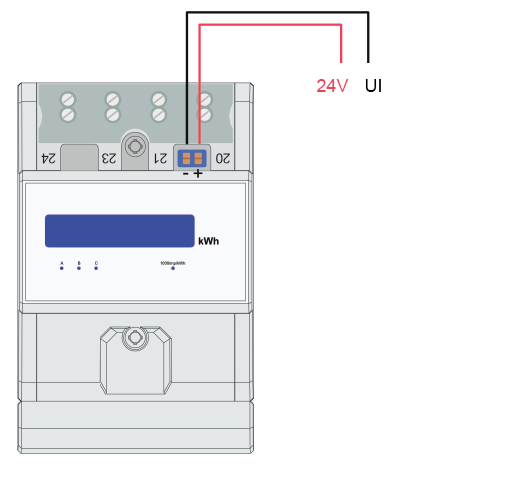

Impulzní výstup elektroměru musí být připojen k libovolnému digitálnímu vstupu TapHome. Kabel je +24 V, bílý vodič je připojen přímo na vstup (např. modrý na +24 V, bílý na UI1).

Konfigurace digitálního vstupu#

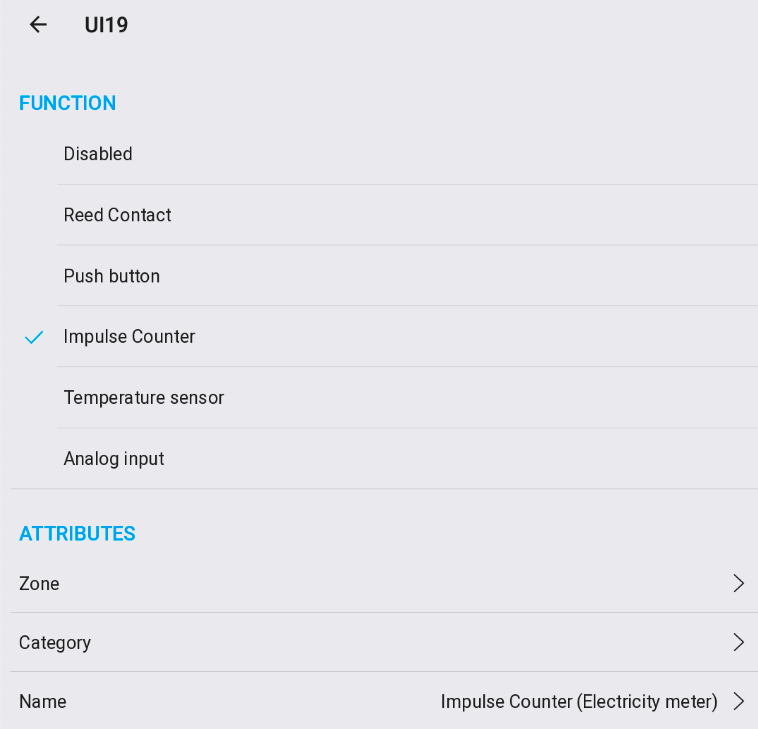

Vstup musí být nastaven jako počítadlo impulsů: “Zařízení -> otevřete příslušné zařízení (např. UI – univerzální vstup)”

Konfigurace virtuálního zařízení#

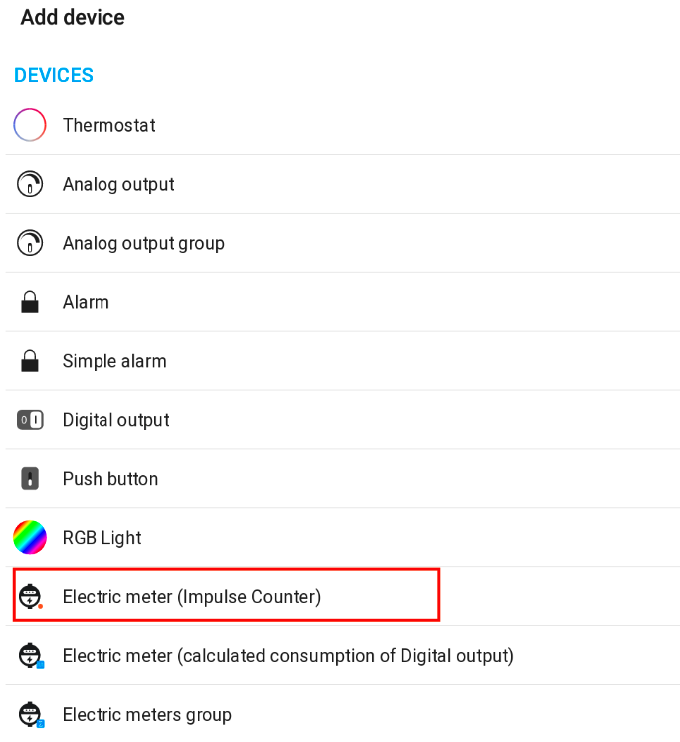

Definujte virtuální zařízení „Elektroměr (počítadlo impulsů)" v Nastavení → Virtuální zařízení → Přidat zařízení

Propojení virtuálního zařízení se skutečným elektroměrem#

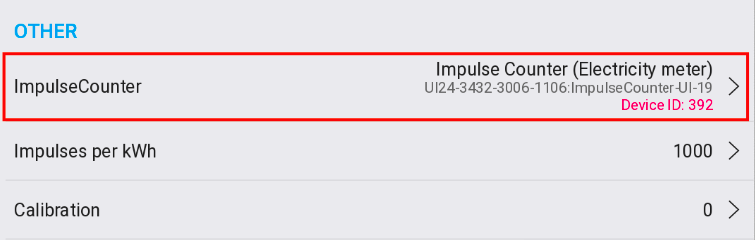

Nový virtuální elektroměr musí být nakonfigurován a propojen se skutečným snímačem elektroměru (příslušným vstupem):

• Nastavení zařízení → Počítadlo impulsů → zvolte Elektroměr je již připojen
• Počet impulzů na kWh je standardně nastaven na 1000, ale lze jej změnit
• Kalibrace se nastavuje, pokud elektroměr již zobrazuje naměřené hodnoty

Konečný výsledek#

Widget#

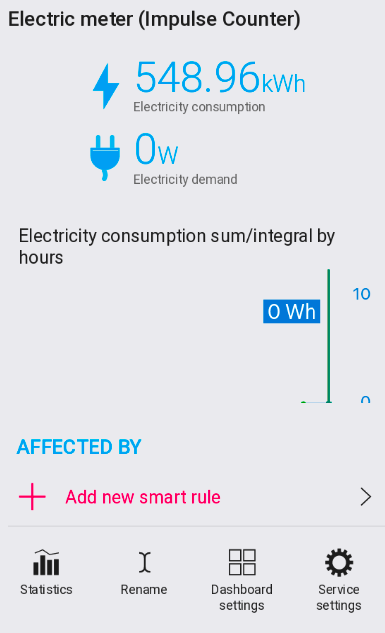

Detail#

Důležité poznámky:

• Energie lze kalibrovat v části Servisní nastavení → Zařízení → Kalibrace
• Výkon zobrazuje pětiminutový průměr, aby se předešlo rušení
