Viessmann Vitogate 300 (typ BN/MB) je brána, která propojuje sběrnici Viessmann LON na Modbus RTU nebo Modbus TCP, což umožňuje TapHome ovládat tepelná čerpadla Vitocal 200 přes regulátor Vitotronic 200 WO1C. Tato šablona zpřístupňuje 27 zařízení pokrývajících topný okruh HC1, samostatný chladicí okruh, teplou užitkovou vodu (TUV), monitorování solárního systému, diagnostiku kompresoru a obecný alarm.

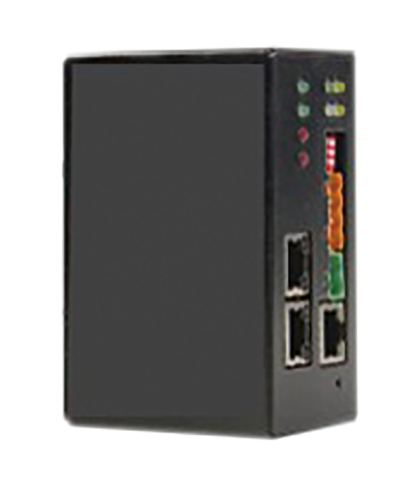

Vitogate 300 je kompaktní modul na DIN lištu (100 x 48 x 70 mm) s porty RS-485, LAN (RJ45), LON (2x RJ45) a USB. Připojuje se k regulátoru Vitotronic přes LON a překládá vybrané datové body do Modbus registrů přístupných pro TapHome.

Dynamické přiřazení registrů – Vitogate 300 přiřazuje čísla Modbus registrů dynamicky na základě datových bodů LON vybraných ve webovém rozhraní. Čísla registrů v TapHome šabloně odpovídají konkrétnímu výběru datových bodů. Pokud změníte výběr datových bodů ve webovém rozhraní Vitogate, čísla registrů se posunou a šablona bude číst nesprávné hodnoty.

Hardwarové zapojení

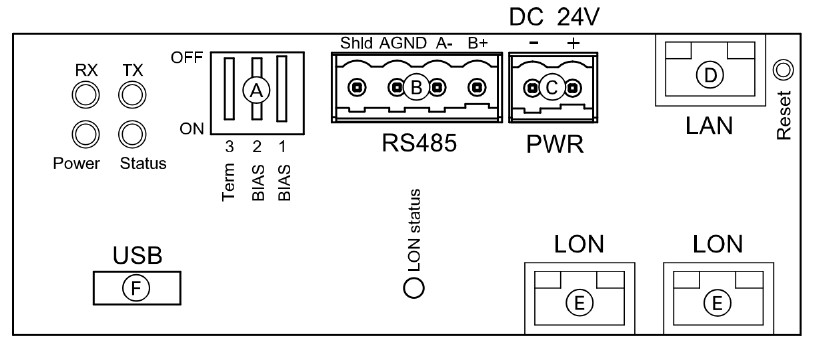

Schéma zapojení

Připojení na předním panelu (zleva doprava):

• LED napájení – svítí zeleně při zapnutém napájení
• Stavová LED – vícebarevná (červená, zelená, oranžová) pro provozní stav
• RX / TX LED – blikají žlutě během příjmu/odesílání dat
• DIP přepínač (A) – 1: Bias napětí RS-485, 2: Bias napětí RS-485, 3: 120 ohm terminátor
• RS-485 (B) – odnímatelná svorkovnice: Shld, AGND, A- (Data-), B+ (Data+)
• PWR (C) – připojení napájecího zdroje 24 VDC
• LAN (D) – RJ45 pro Modbus TCP/IP nebo přístup k webovému rozhraní
• LON (E) – 2x RJ45, stíněné, pro LON připojení k Vitotronic
• USB (F) – pro aktualizaci firmwaru
• Reset – tlačítko reset

Technické specifikace

• Rozměry: 100 x 48 x 70 mm (montáž na DIN lištu, TS35)
• Napájení: 12-24 V AC/DC, max 320 mA (3,85 W)
• Provozní teplota: 0°C až +45°C
• Protokol: Modbus RTU (RS-485) nebo Modbus TCP/IP (LAN port 502)
• Nastavení RS-485: 9600 baud, 8 datových bitů, bez parity, 1 stop bit

Zapojení RS-485

Připojte pomocí 4-vodičového RS-485 připojení k odnímatelné svorkovnici RS-485 (B):

• B+ (Data+) –> A+/D+ na TapHome RS-485
• A- (Data-) –> B-/D- na TapHome RS-485
• AGND –> GND na TapHome
• Shld –> Stínění (volitelné, pro dlouhé kabelové trasy)

Terminace RS-485 – DIP přepínač 3 aktivuje 120 ohm terminační odpor. Aktivujte jej pouze pokud je Vitogate 300 posledním zařízením na sběrnici RS-485. TapHome Core má vestavěný 120 ohm odpor na svých BUS svorkách.

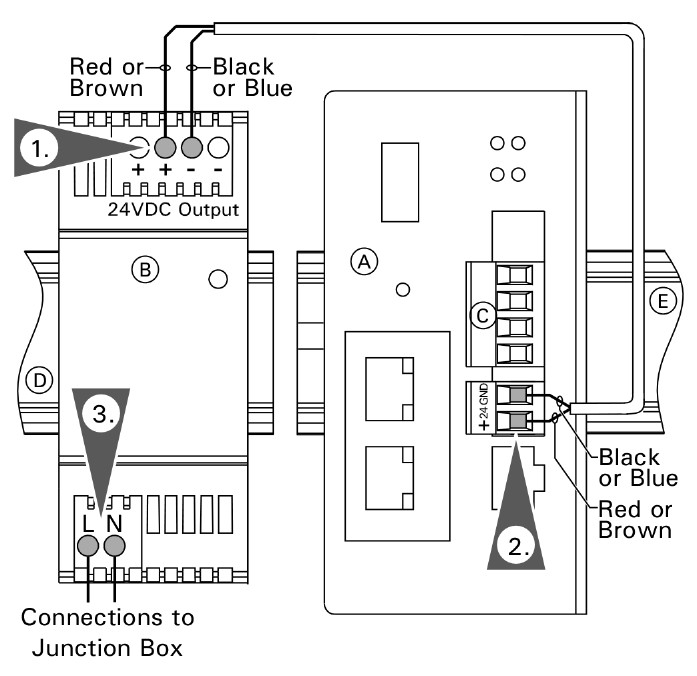

Zapojení v rozvaděči

Vitogate 300 a jeho napájecí zdroj se montují na DIN lištu uvnitř rozvaděče tepelného čerpadla. RS-485 připojení (C) vede do TapHome. Napájení je zajištěno 24 VDC z přiloženého napájecího zdroje.

Připojení LON

Vitogate 300 se připojuje k regulátoru Vitotronic přes LON (RJ45). Sběrnice Viessmann LON používá topologii “Line” s koncovými odpory na obou koncích. Použijte 2-žilový stíněný CAT5 kabel nebo telefonní kabel JY(St)Y 2x2x0,8 mm. Maximální vzdálenost: 900 m s místní kabeláží.

Komunikační modul LON musí být nainstalován v řídicí jednotce Vitotronic. V závislosti na modelu regulátoru se může jednat o dodatečné příslušenství. Viz Instalační a servisní pokyny Vitotronic.

Konfigurace

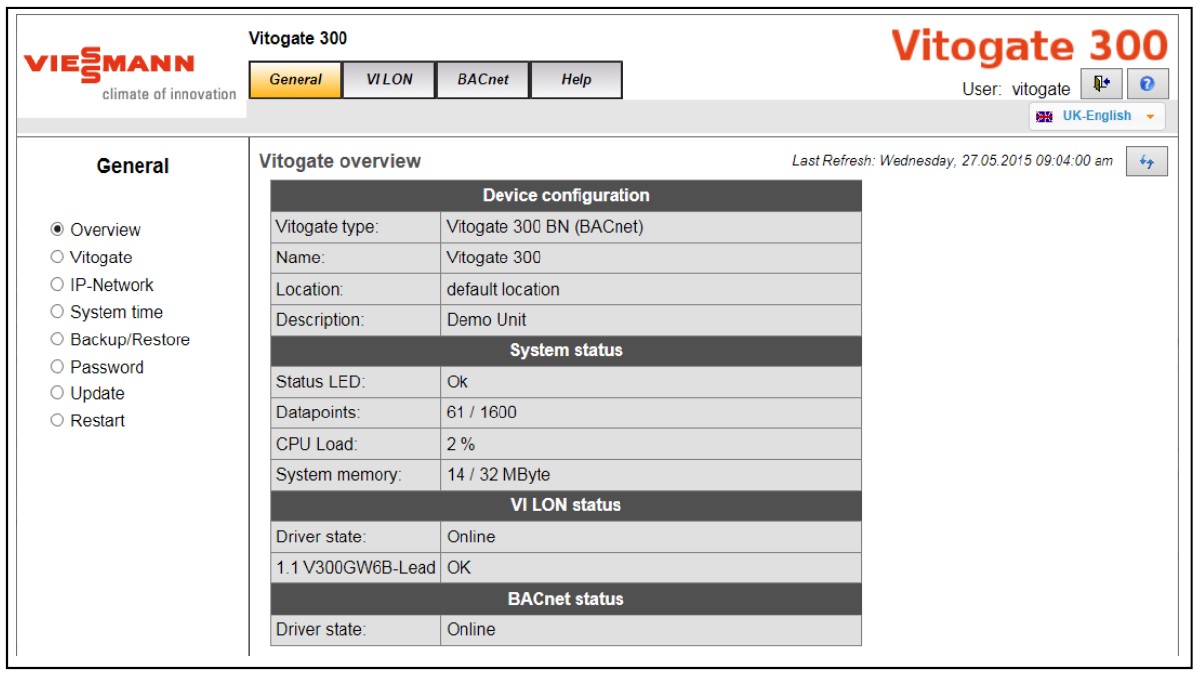

Přístup k webovému rozhraní

1. Připojte PC/notebook k LAN portu Vitogate 300 ethernetovým kabelem
2. Nastavte IP adresu počítače na 169.254.0.20 (maska podsítě 255.255.0.0)
3. Otevřete prohlížeč a zadejte http://169.254.0.1
4. Přihlaste se s uživatelským jménem vitogate a heslem viessmann

Od druhé poloviny 2024 se nové jednotky Vitogate 300 dodávají s unikátním heslem vytištěným na štítku zařízení. Po obnovení továrního nastavení se heslo vrátí na “viessmann”.

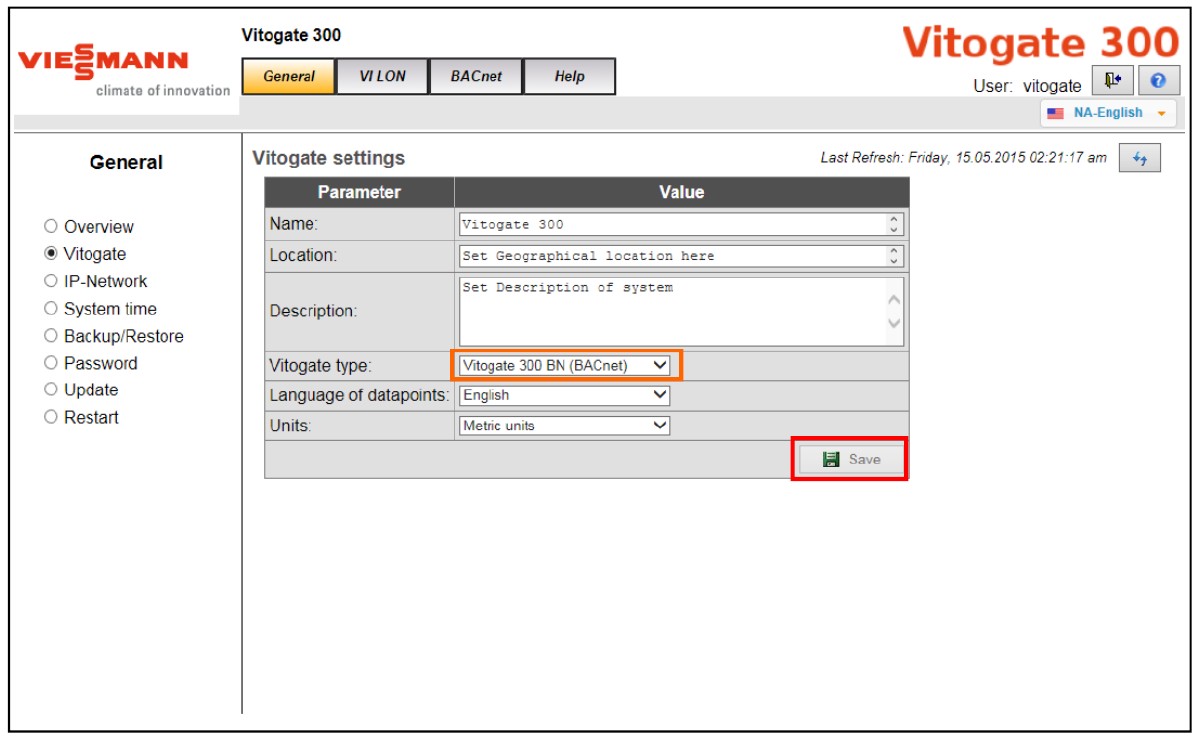

Přepnutí do režimu Modbus

1. Přejděte na General > Vitogate ve webovém rozhraní
2. Nastavte “Vitogate type” na “Vitogate 300 MB (Modbus)”
3. Nastavte “Language of datapoints” na English a “Units” na SI units
4. Stiskněte Save, poté přejděte na General > Restart a stiskněte Restart

Skenování LON účastníků

1. Přejděte na VI LON > Scan participants
2. Nastavte System number: 1 a rozsah čísel účastníků (např. 1 až 10)
3. Stiskněte Start – brána vyhledá regulátory Vitotronic na sběrnici LON
4. Po dokončení skenování zaškrtněte požadované účastníky a stiskněte Save
5. Přejděte na General > Restart a stiskněte Restart (nevybírejte “complete system restart”)

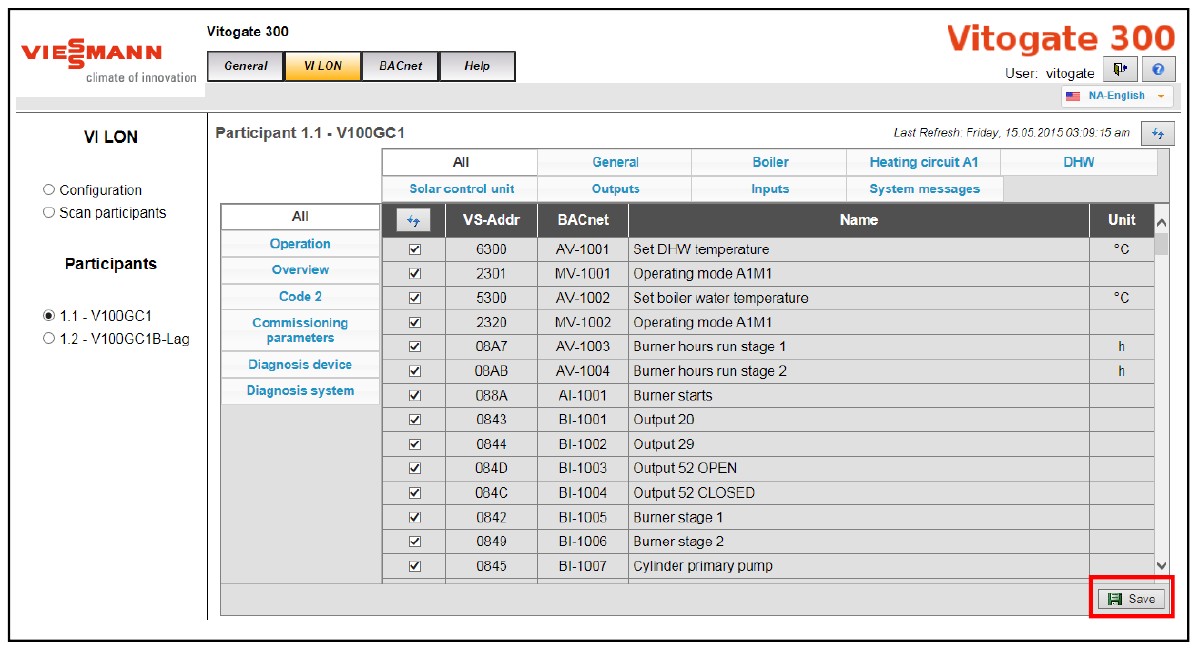

Výběr datových bodů

1. V sekci VI LON > Participants klikněte na účastníka (např. 1.1)
2. Vyberte záložky datových bodů (All, General, Heating circuit A1, Cooling, DHW, Solar atd.)
3. Zaškrtněte požadované datové body pro přenos do Modbus
4. Stiskněte Save

Kritický krok – Datové body vybrané zde určují přiřazení Modbus registrů. Musíte vybrat přesně tytéž datové body, které TapHome šablona očekává, ve stejném pořadí. Změna výběru posune všechna čísla registrů.

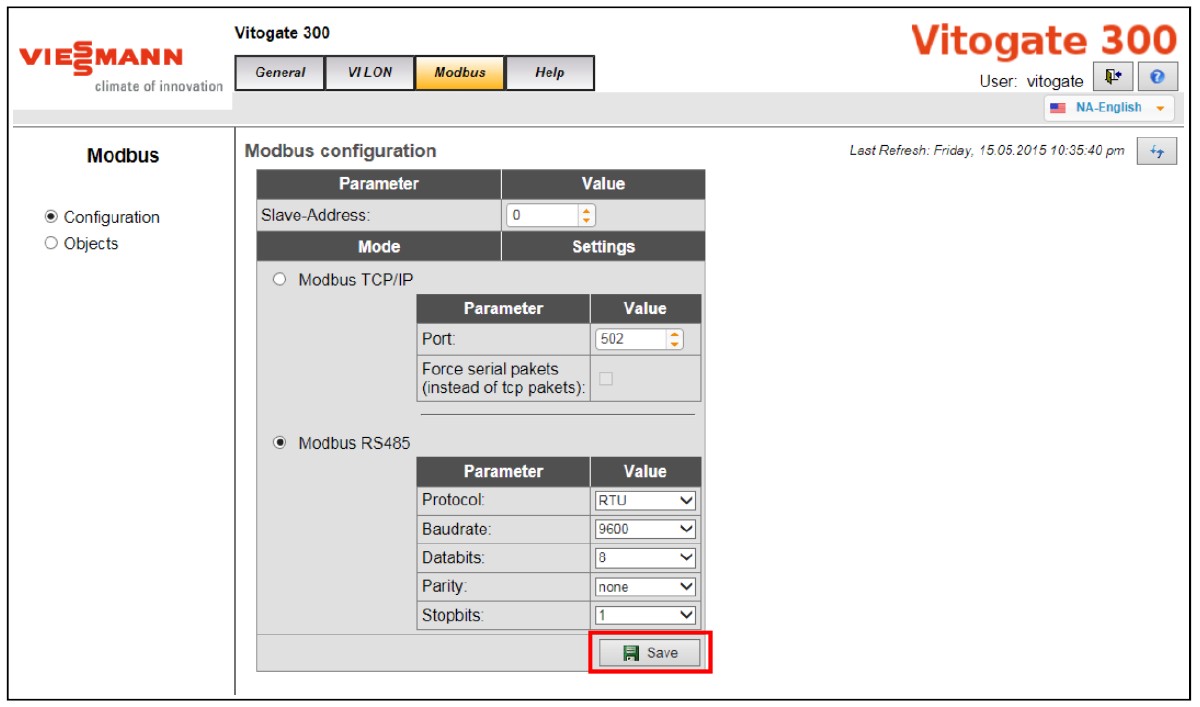

Konfigurace Modbus

1. Přejděte na Modbus > Configuration
2. Nastavte Slave address (musí odpovídat Slave ID v TapHome)
3. Pro RS-485 připojení ověřte: Protocol RTU, Baudrate 9600, Databits 8, Parity none, Stopbits 1
4. Pro TCP/IP připojení je výchozí port 502
5. Stiskněte Save

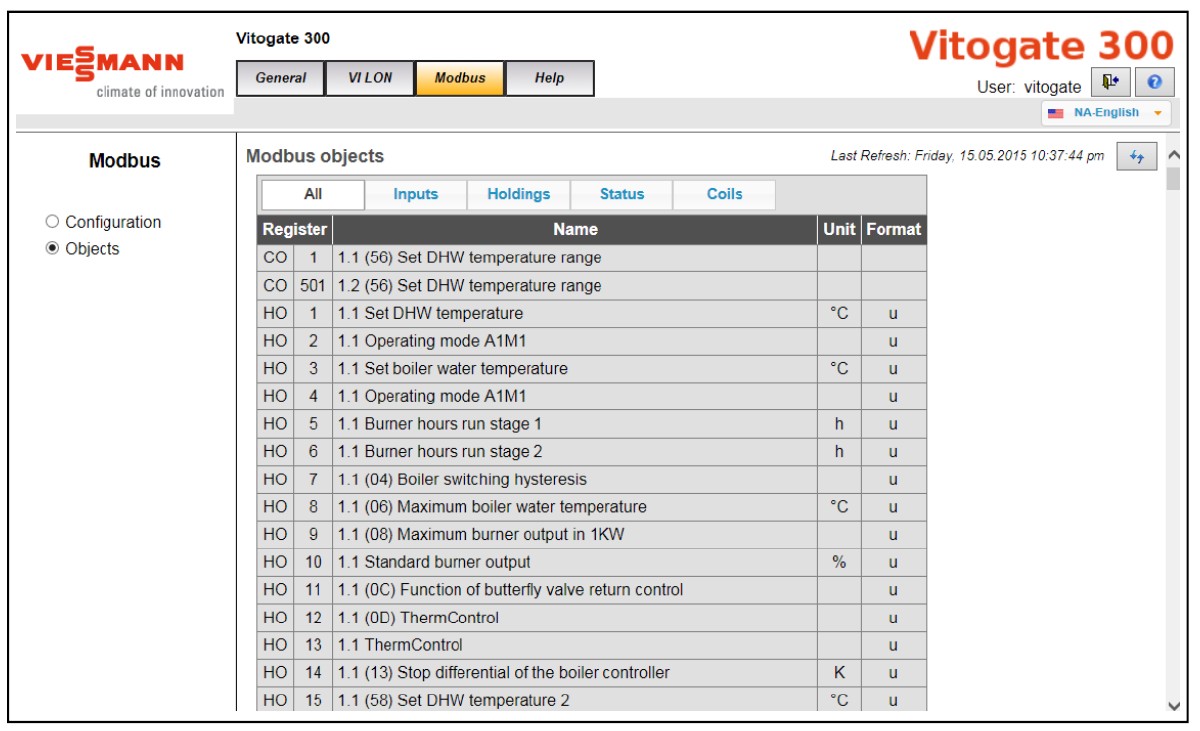

Stránka Modbus > Objects zobrazuje dynamicky přiřazenou mapu registrů se sloupci: Type (CO/HO/IN/ST), Register number, Name, Unit a Format.

Indikátory stavové LED

Možnosti zařízení

Monitorování teplot

Šablona poskytuje teplotní senzory pro systém, topný okruh a solární systém, čtoucí z analogových vstupních registrů s automatickou konverzí /10:

• Venkovní teplota (A:88) – tlumená venkovní teplota z regulátoru Vitotronic
• Teplota zásobníku TUV (A:102) – skutečná teplota zásobníku teplé užitkové vody
• Teplota přívodu (A:100) – systémová teplota přívodu (toku)
• Pokojová teplota HC1 (A:54) – skutečná pokojová teplota pro topný okruh 1
• Teplota solárního kolektoru (A:110) – teplota solárního kolektoru
• Teplota solárního zásobníku (A:114) – teplota zásobníku solární energie

Řízení topného okruhu (HC1)

Topný okruh HC1 má nezávislý provozní program, provozní stav a termostatické řízení:

Provozní program HC1 (H:33) – výběr provozního režimu se 7 možnostmi:

• 0 = Pohotovost
• 1 = Pouze TUV
• 2 = Topení/Chlazení/TUV
• 3 = Trvalé snížené
• 4 = Trvalé normální
• 5 = Normální VYP
• 6 = Pouze chlazení

Provozní stav HC1 (A:139) – zobrazuje aktivní stav (Pohotovost, Snížený, Normální, Pevná teplota) jako indikátor pouze ke čtení.

Termostaty umožňují regulaci pokojové teploty se snímačem aktuální teploty a zapisovatelným setpointem:

• Setpoint pokojové teploty HC1 – čte A:54 (aktuální), zapisuje H:12 (normální setpoint, 10-30°C)
• Snížený setpoint pokojové teploty HC1 – čte A:54 (aktuální), zapisuje H:13 (snížený setpoint, 10-30°C)
• Setpoint pokojové teploty párty režimu HC1 – čte A:54 (aktuální), zapisuje H:34 (setpoint párty, 10-30°C)

Řízení chladicího okruhu

• Setpoint teploty chladicího okruhu (H:24) – požadovaná teplota pro samostatný chladicí okruh, čte aktuální teplotu z A:54

Řízení TUV

• Setpoint teploty TUV (6000) (H:29) – požadovaná teplota teplé užitkové vody (čtení/zápis)
• Setpoint teploty TUV 2 (600C) (H:28) – sekundární setpoint teploty TUV (čtení/zápis)

Provozní režim topení/chlazení

Provozní režim topení/chlazení (H:77) umožňuje přepínání mezi primárními provozními režimy systému:

• 0 = Topení
• 1 = Chlazení
• 2 = Automaticky

Režimy párty a úsporný

• Režim párty HC1 (C:5) – přepínač režimu párty pro topný okruh 1 (čtení/zápis)
• Úsporný režim HC1 (C:8) – přepínač úsporného (útlumového) režimu pro topný okruh 1 (čtení/zápis)

Monitorování čerpadel

• Čerpadlo topného okruhu HC1 (D:8) – stav čerpadla topného okruhu 1 (pouze čtení)
• Nabíjecí čerpadlo TUV (D:21) – stav nabíjecího čerpadla zásobníku (pouze čtení)
• Oběhové čerpadlo (D:15) – stav oběhového čerpadla TUV (pouze čtení)

Monitorování kompresoru

• Frekvence kompresoru (A:126) – provozní výkon/frekvence kompresoru
• Provozní hodiny kompresoru 1 (A:162) – kumulativní provozní hodiny pro stupeň 1 kompresoru
• Provozní hodiny kompresoru 2 (A:44) – kumulativní provozní hodiny pro stupeň 2 kompresoru

Monitorování solárního systému

• Teplota solárního kolektoru (A:110) – teplota kolektorového panelu
• Teplota solárního zásobníku (A:114) – teplota zásobníku
• Výnos solární energie (A:47) – kumulativní produkce solární energie v kWh
• Solární čerpadlo (interní řízení) (D:19) – stav solárního čerpadla (interní regulátor) (pouze čtení)
• Solární čerpadlo (Vitosolic) (D:20) – stav solárního čerpadla (externí regulátor Vitosolic) (pouze čtení)

Monitorování alarmů

• Obecný alarm (C:200) – stav obecné poruchy/alarmu ze systému tepelného čerpadla (pouze čtení) (0=bez alarmu, 1=alarm aktivní)

Další možnosti

Vitocal 200 / Vitotronic 200 WO1C také zpřístupňuje LON datové body pro řízení topných okruhů M2/M3 (pokojové setpointy, provozní programy, režimy párty/úsporný), řízení ventilace (teploty přiváděného/odváděného vzduchu, CO2, vlhkost, stav filtrů), energetickou bilanci (hodnoty COP, spotřeba elektrické energie), úpravy topné křivky (úroveň a sklon) a stav odmrazování. Tyto lze přidat v budoucí aktualizaci šablony výběrem dalších datových bodů ve webovém rozhraní Vitogate.

Setpointy a provozní programy topných okruhů M2/M3 nejsou zahrnuty v aktuální šabloně. Pro ovládání dalších topných okruhů přidejte odpovídající LON datové body ve webovém rozhraní Vitogate a vytvořte vlastní Modbus zařízení v TapHome s nově přiřazenými čísly registrů.

Řešení problémů

Stavová LED bliká oranžově (žádná konfigurace)

1. Otevřete webové rozhraní na http://169.254.0.1
2. Přejděte na General > Vitogate a ověřte, že typ Vitogate je nastaven na “Vitogate 300 MB (Modbus)”
3. Přejděte na VI LON > Scan participants a vyhledejte regulátory Vitotronic
4. Vyberte datové body a uložte

Žádná Modbus komunikace

1. Zkontrolujte RS-485 kabely:
   • B+ (Data+) správně připojené na A+/D+ na TapHome
   • A- (Data-) správně připojené na B-/D- na TapHome
   • AGND připojené na zemnění TapHome
2. Ověřte, že Modbus Slave adresa ve webovém rozhraní Vitogate odpovídá TapHome
3. Zkontrolujte DIP přepínač 3 terminace – aktivujte pouze na posledním zařízení na sběrnici
4. Potvrďte nastavení TapHome: 9600 baud, bez parity, 1 stop bit
5. Zkuste Modbus TCP/IP přes LAN port (port 502) jako alternativu

Hodnoty registrů jsou nesprávné nebo posunuté

1. Vitogate 300 přiřazuje registry dynamicky. Pokud se změnil výběr datových bodů, čísla registrů se posunou
2. Přejděte na Modbus > Objects ve webovém rozhraní a porovnejte mapu registrů s TapHome šablonou
3. Pokud se registry neshodují, znovu vyberte správné LON datové body odpovídající očekávanému mapování šablony

Chyby LON komunikace

1. Zkontrolujte RJ45 LON kabely mezi Vitogate a Vitotronic
2. Ověřte, že koncové odpory jsou nainstalovány na obou koncích LON sběrnice
3. Ujistěte se, že komunikační modul LON je nainstalován v regulátoru Vitotronic
4. Zkontrolujte číslo LON systému a čísla účastníků (Kód “77:x” a “98:x” na Vitotronic)
