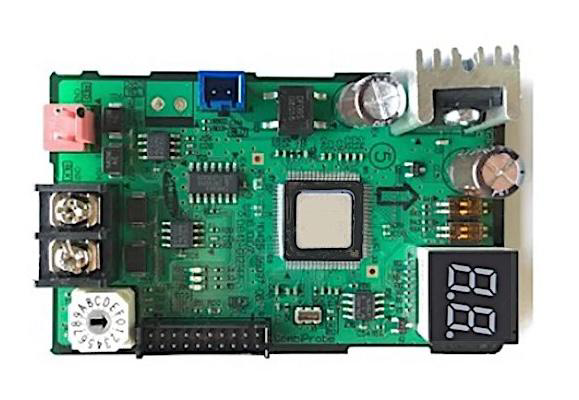

Toto je diagnostický modul pro Modbus RTU bránu Samsung MIM-B19N. Monitoruje chybový registr brány a chybový kód venkovní jednotky a poskytuje službu objevování vnitřních jednotek, která skenuje všech 48 IU slotů s automatickou detekcí typu.
Tato šablona neobsahuje ovladatelná zařízení. Pro ovládání vnitřních jednotek použijte šablonu Samsung MIM-B19N (IU). Pro řízení tepelného čerpadla (jednotky EHS/HE/HT) použijte šablonu Samsung MIM-B19N (EHS).
Hardwarové připojení
Hardwarové připojení je stejné pro všechny tři šablony MIM-B19N. Kompletní pokyny pro zapojení, nastavení DIP/rotačních přepínačů a konfiguraci RS-485 najdete na stránce Samsung MIM-B19N (EHS).
Stručný přehled
- Napájení: DC 12 V z konektoru CN12 na hlavní desce venkovní jednotky
- Protokol: Modbus RTU Slave, RS-485
- Přenosová rychlost: 9600, sudá parita, 1 stop bit, 8 datových bitů
- Max. jednotek: 48 vnitřních jednotek + 1 venkovní jednotka na bránu
- Max. délka sběrnice: 1000 m (RS-485)
Funkce modulu
Monitorování chyb
ReadScript modulu průběžně monitoruje dva registry:
- H:0 – Chybový registr (bitové pole) – detekuje tři chybové stavy:
- Bit 0: Chyba adresy
- Bit 1: Chyba komunikace R1/R2
- Bit 2: Chyba sledování
- H:1 – Chybový kód venkovní jednotky – hlásí číslo chybového kódu venkovní jednotky; jakákoli nenulová hodnota spustí chybu v TapHome
Tyto chyby se zobrazují ve stavu modulu TapHome, což umožňuje okamžité upozornění při problému s bránou nebo venkovní jednotkou.
Units Found (servisní atribut)
Servisní atribut „Units Found" provádí skenování všech 48 slotů vnitřních jednotek. Pro každý slot čte:
- H:base+0 – Bitové pole stavu komunikace (Exist, Type OK, Ready, Communication error)
- H:base+1 – Registr typu jednotky
Kde base = 50 + IU x 50 (IU = 0..47).
Atribut dekóduje bajt typu jednotky na čitelný popis:
| Rozsah bajtu typu | Detekovaný typ jednotky |
|---|---|
| 0x6E | HE |
| 0x78 | HT |
| 0x73–0x75 | EHS |
| Upper byte = 10 | FCU |
| 0x64–0x65 | ERV |
| 0x6C | ERV+ |
| 0x5A–0x63 | AHU |
| 0x8C–0x95 | Chiller |
| 0xA0–0xA9 | FCU kit |
| 0xFFFF | Nedefinovaný |
Výstup zobrazuje každou nalezenou jednotku s indexem slotu, detekovaným typem a stavovými příznaky – například: IU 0 Exist (EHS), Type OK, Ready.
Kdy použít tuto šablonu
Tuto diagnostickou šablonu brány použijte, když potřebujete:
- Monitorovat stav brány – sledovat chyby na sběrnici R1/R2 a poruchy venkovní jednotky
- Objevit připojené jednotky – zjistit počet a typ vnitřních jednotek na sběrnici Samsung před konfigurací ovládacích šablon
- Diagnostikovat problémy s instalací – ověřit, že všechny očekávané jednotky byly nalezeny a jsou ve stavu „Ready"
Po objevení importujte příslušnou ovládací šablonu pro každý typ jednotky:
- Samsung MIM-B19N (EHS) – pro tepelná čerpadla HE, HT a EHS
- Samsung MIM-B19N (IU) – pro vnitřní klimatizační jednotky (FCU, ERV, AHU)
Řešení problémů
Žádné jednotky nebyly nalezeny
- Ověřte, že MIM-B19N je napájen (DC 12 V z CN12 na venkovní jednotce)
- Zkontrolujte, zda jsou vnitřní jednotky zapnuté a připojené ke sběrnici Samsung F1/F2
- Po zapnutí počkejte až 10 minut na dokončení sledování
- Pokud chybový registr hlásí chybu sledování (bit 2), restartujte modul MIM-B19N
Chybový registr hlásí chybu komunikace R1/R2
- Zkontrolujte zapojení sběrnice F1/F2 mezi MIM-B19N a venkovní jednotkou
- Ověřte, že MIM-B19N je nainstalován na správném konektoru PCB venkovní jednotky
- Zkontrolujte konflikty na sběrnici s dalším příslušenstvím Samsung
Žádná Modbus komunikace s TapHome
- Zkontrolujte polaritu zapojení RS-485 (A na A+, B na B-)
- Ověřte adresu brány pomocí DIP a rotačních přepínačů
- Potvrďte nastavení TapHome: 9600 baud, sudá parita, 1 stop bit, 8 datových bitů
