LG klimatizace (PI-485 / LGAP)

TapHome komunikuje přímo s venkovními jednotkami a split jednotkami klimatizací LG přes RS485 (BUS 1, BUS 2 nebo BUS 3 terminál) pomocí komunikační karty LG PI-485 a proprietárního protokolu LGAP. Více split jednotek lze z TapHome plně ovládat s minimálními dodatečnými náklady.

LGAP je nativní rozhraní TapHome — neexistuje žádná šablona ke stažení ani importu. Připojíte kartu PI-485 přes RS485 a přidáte rozhraní LGAC přímo v aplikaci (Nastavení → Hardware → Přidat nové rozhraní → LGAC). Kartu PI-485 vám dodá přímo váš dodavatel LG.

Každou split jednotku lze ovládat samostatně:

• Zapnutí / vypnutí
• Provozní režim — Chlazení, Odvlhčování, Pouze ventilátor, Auto, Topení
• Termostat — nastavená teplota a aktuální teplota
• Rychlost ventilátoru — Nízká, Střední, Vysoká, Auto
• Ovládání lamel — Zapnuto / vypnuto

Kompatibilita#

Požadavky#

• Rozšiřující karta LG PI-485 — modely PMNFP14A1 nebo PMNFP14A0
• 1 volný TapHome Bus terminál na řídicí jednotce TapHome Core

Zapojení#

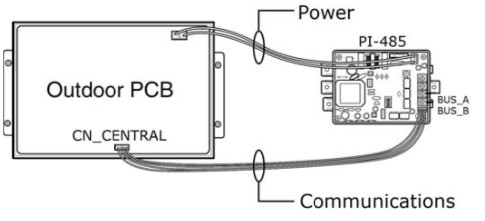

Připojení PI-485 karty k venkovní kondenzátorové jednotce

1. Vypněte napájení systému.
2. Připojte CN_OUT na PI-485 k CN_CENTRAL na ODU PCB.
3. Připojte BUS_A a BUS_B na PI-485 k centrálnímu ovladači LG nebo ke gateway.
4. Nastavte správnou konfiguraci DIP přepínače: 1 a 4 zapnuto, ostatní vypnuto.
5. Připojte CN_PWR na PI-485 k napájecímu konektoru PCB venkovní jednotky.
6. Znovu zapněte napájení systému.

Kontrola správné funkce karty PI-485

• Červená LED — bliká podle počtu připojených vnitřních jednotek, poté zhasne. Tento cyklus se opakuje každé 3 minuty.
• Oranžová a žlutá LED — blikají nepřetržitě.
• Zelená RS485 LED — bliká, když PI-485 přijímá data z centrálního ovladače.

Podrobnosti viz instalační příručka LG PI-485.

Připojení PI-485 k TapHome#

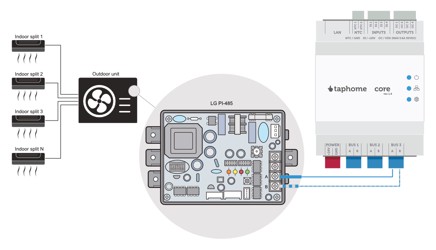

Jednu nebo více karet PI-485 lze připojit k TapHome BUS terminálu.

Tuto komunikační linku nelze kombinovat se zařízeními TapHome Bus ani se zařízeními Modbus RTU na stejném terminálu. Vyhraďte BUS terminál pro komunikaci s LG.

Konfigurace#

Přiřazení adres LG split jednotkám

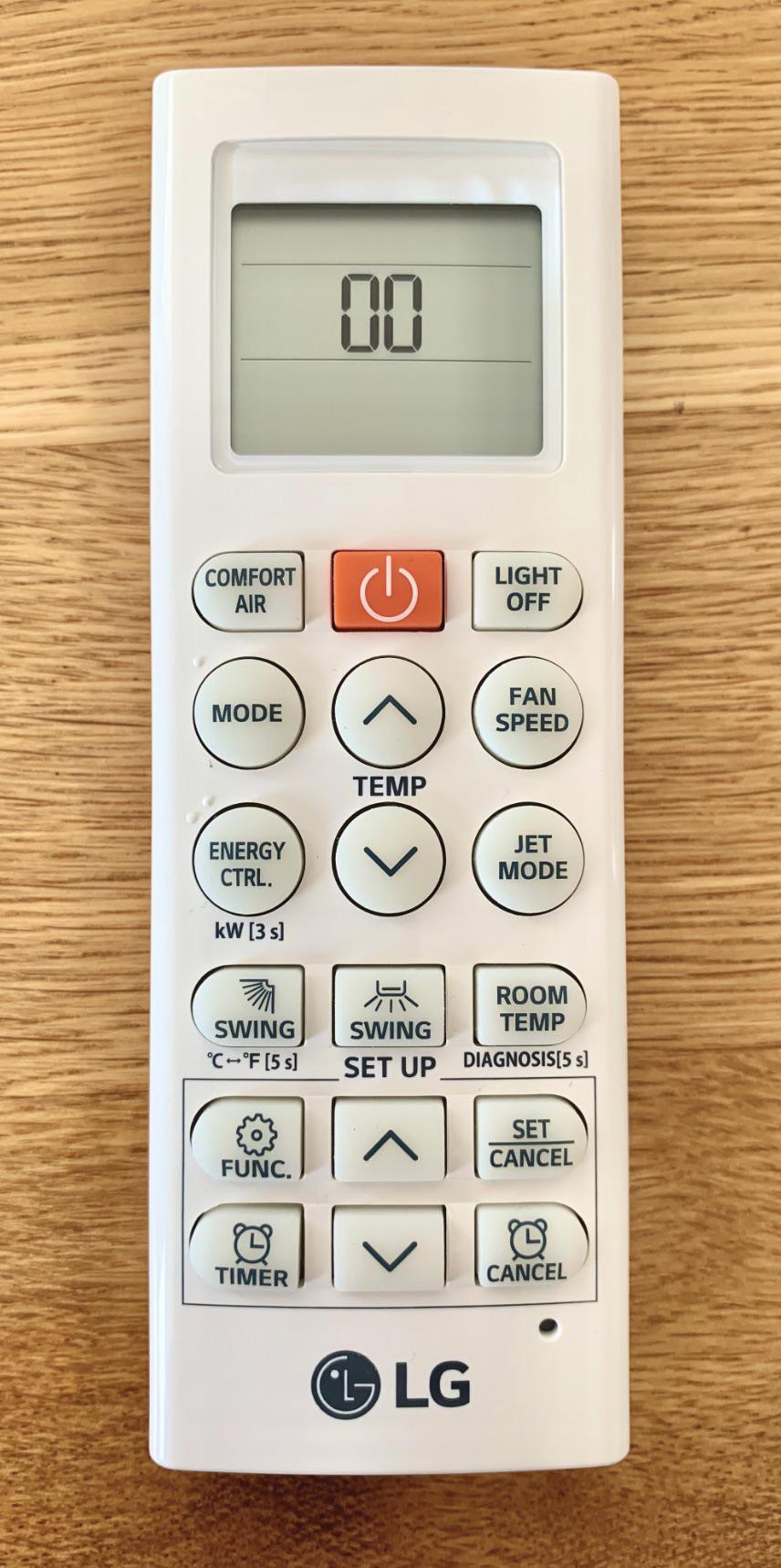

Zapněte vnitřní split jednotku. Pro nastavení její jedinečné identifikační adresy použijte kombinaci tlačítek na infračerveném dálkovém ovladači.

Vyjměte baterii z dálkového ovladače. Současně podržte tlačítko FAN SPEED a vložte baterii zpět. Jakmile vstoupíte do režimu konfigurace adres, na displeji se zobrazí dvě čísla — adresu změňte tlačítky TEMPERATURE UP / DOWN a potvrďte tlačítkem POWER.

Adresa LG jednotky na dálkovém ovladači je hexadecimální číslo, zatímco v TapHome je desítkové. Např. 0A nastavené na LG dálkovém ovladači se převede na 10 v TapHome a 10 na LG dálkovém ovladači se převede na 16 v TapHome.

Definování LGAC rozhraní v TapHome

1. Otevřete Nastavení → Hardware → TapHome Bus → Terminály a deaktivujte jeden BUS terminál, aby jej bylo možné použít pro komunikaci s LG.
2. Přejděte do Nastavení → Hardware → Přidat nové rozhraní → LGAC.
3. Přidejte split jednotky se správnými (desítkovými) adresami.
