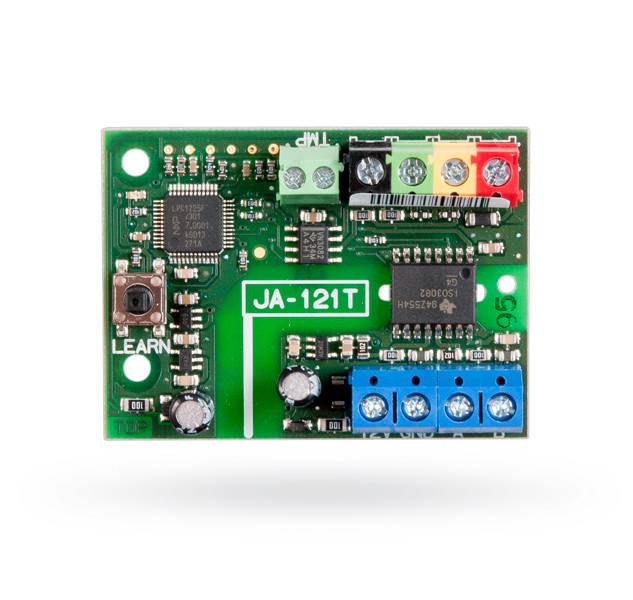

Alarmový systém Jablotron 100 poskytuje RS485 bránu (sběrnicové rozhraní JA-121T) pro bezpečné připojení k systémům třetích stran. TapHome podporuje protokol Jablotron nativně, takže může číst stavy senzorů a PG výstupy z alarmu a používat je jako spouštěče automatizace.

JablotronCCU je nativní rozhraní TapHome — není potřeba stahovat ani importovat žádnou šablonu. Po zapojení JA-121T přes RS485 přidejte rozhraní v aplikaci (Nastavení → Hardware → Přidat nové rozhraní → Jablotron). Řídicí jednotka TapHome Core poskytuje 3 terminály pro zařízení TapHome Bus nebo jiná zařízení založená na RS485.

Komunikační protokol Jablotron neposkytuje ochranu proti kolizím paketů. Pokud TapHome vyžaduje stav senzoru ve chvíli, kdy Jablotron pošle událost (např. aktivovaný alarm, odpojený magnetický kontakt), obě zprávy budou ztraceny — proto nelze zaručit 100% přenos dat. Spojení považujte pouze za informativní. TapHome periodicky synchronizuje aktuální stavy senzorů, což může občas způsobit zpoždění.

TapHome musí rozdělovat zprávy na kratší části (max. 100 bajtů), což může zpomalit zobrazování stavu senzorů. PG kontakty používejte pouze pro informace, které musí být doručeny co nejrychleji, a nepřekračujte počet 30 PG vstupů/výstupů.

Musíte vypnout volbu „vypnutí alarmu" pro uživatelský účet v jednotce Jablotron. Kvůli chybě v komunikačním protokolu považuje systém Jablotron jakoukoli snahu o komunikaci za automatické vypnutí alarmu, pokud není tato funkce výslovně zakázána.

Zapojení#

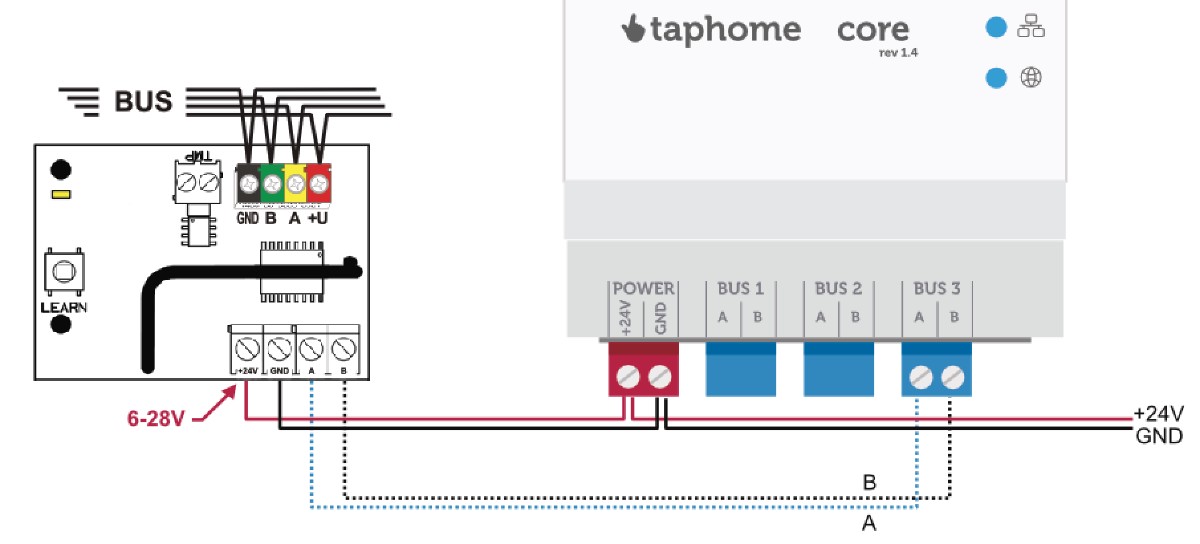

Připojte JA-121T k TapHome Core.

JA-121T poskytuje galvanické oddělení, takže zemní svorky (GND) Jablotronu a napájecího zdroje TapHome by neměly být propojeny.

Bránu Jablotron nelze kombinovat s žádným jiným zařízením na stejném sběrnicovém terminálu. Všechny terminály jsou dle standardu RS485, ale to zajišťuje pouze elektrickou, nikoli datovou kompatibilitu.

Konfigurace#

Přidání rozhraní JablotronCCU

1. Otevřete Nastavení → Hardware:
   • Vypněte Terminál 3 v TapHome Bus → Terminály
   • Přidat nové rozhraní → Jablotron
2. Otevřete Nastavení → Hardware → Jablotron:
   • Povolte Terminál 3
   • Nastavte heslo pro Jablotron ve formátu 1 * 2345, kde 1 je externí ID uživatele a 2345 je heslo (nebo jiný formát, který používáte). Toto heslo musí být nejprve vytvořeno v systému Jablotron.

Programování PG výstupů v Jablotronu

Aby byla dosažena okamžitá odezva např. z pohybového senzoru, musí být tento senzor naprogramován jako PG výstup v Jablotronu. Typické použití:

• Zabezpečený stav domu — pro řízení žaluzií, topení, chlazení a ventilace
• Pohybový senzor — pro rozsvícení světla v chodbě, když je v noci zaznamenán pohyb
• Otevřená okna v zóně — pro zaslání push notifikace při odchodu z domu s otevřenými okny

V pokročilých nastaveních každého PG můžete definovat jeho typ zařízení pro úpravu ikony a konfigurace.

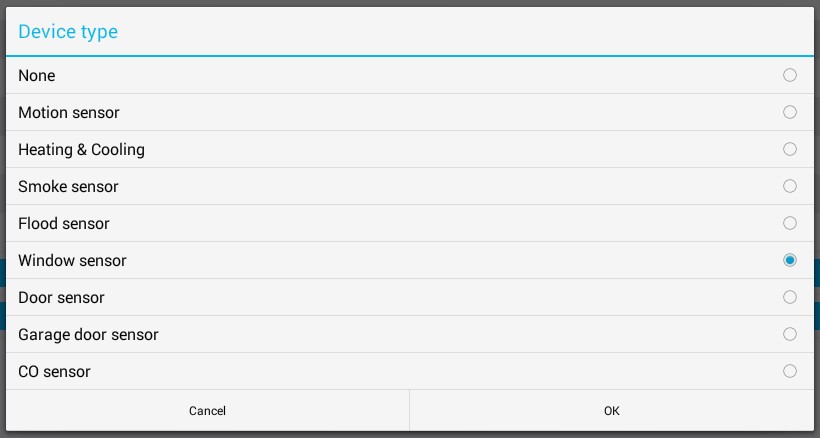

Typy zařízení pouze pro čtení (reedové kontakty)

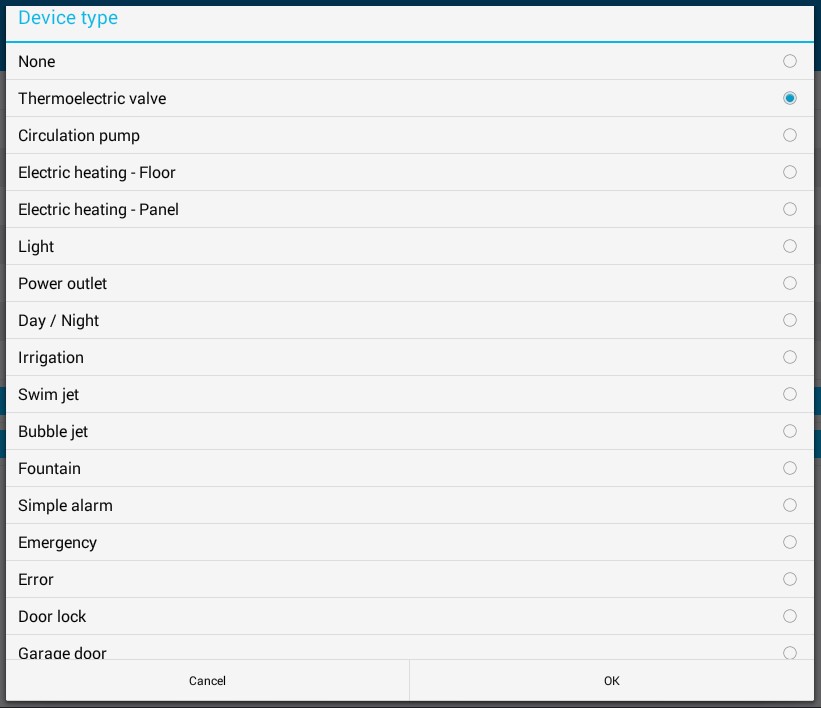

Typy zařízení pro čtení i zápis (spínače)
