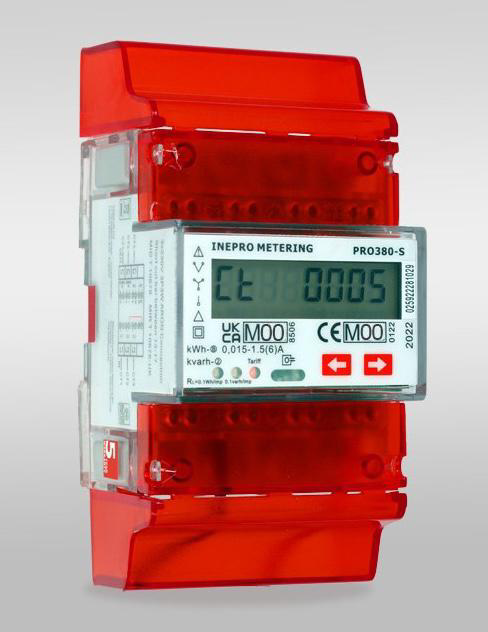

Inepro PRO380-S-CT je MID certifikovaný třífázový elektroměr na DIN lištu určený pro instalace s proudovými transformátory (CT). Komunikuje přes Modbus RTU po RS-485 a měří činnou energii (kWh), jalovou energii (kvarh) a okamžité elektrické parametry (napětí, proud, výkon, účiník, frekvenci). Šablona TapHome poskytuje 15 zařízení pokrývajících celkové, fázové (L1/L2/L3) a obousměrné (import/export) měření s rozdělením podle tarifů (T1/T2) jako servisní atributy.
Měřič podporuje více konfigurací zapojení: 3-fázové 4-vodičové (3P4W), 3-fázové 3-vodičové Open Delta (Aron), 3-fázové 3-vodičové Delta a jednofázové 2-vodičové (1P2W). Všechny měřicí a energetické registry používají IEEE 754 Float32 v pořadí Big Endian, čtené přes Modbus funkční kód FC03 (holding registry).
Hardwarové zapojení
Zapojení CT
PRO380-S-CT vyžaduje externí proudové transformátory se sekundárem 5A. Převod CT musí být nastaven předtím, než budou hodnoty energie platné (viz sekce Konfigurace níže).

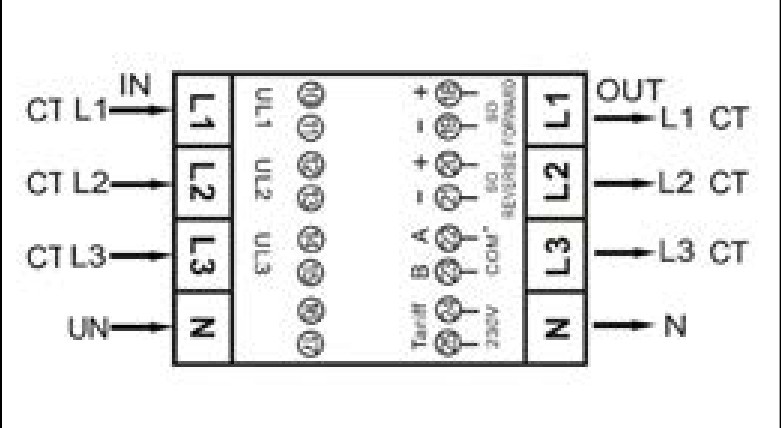

3-fázové 4-vodičové (3P4W)
| Svorka | Funkce |
|---|---|
| 1, 2 | CT L1 (S1 vstup, S2 výstup) |
| 3, 4 | CT L2 (S1 vstup, S2 výstup) |
| 5, 6 | CT L3 (S1 vstup, S2 výstup) |
| 7 | Napěťový vstup L1 |
| 8 | Napěťový vstup L2 |
| 9 | Napěťový vstup L3 |
| 10 | N (Nulový vodič) |

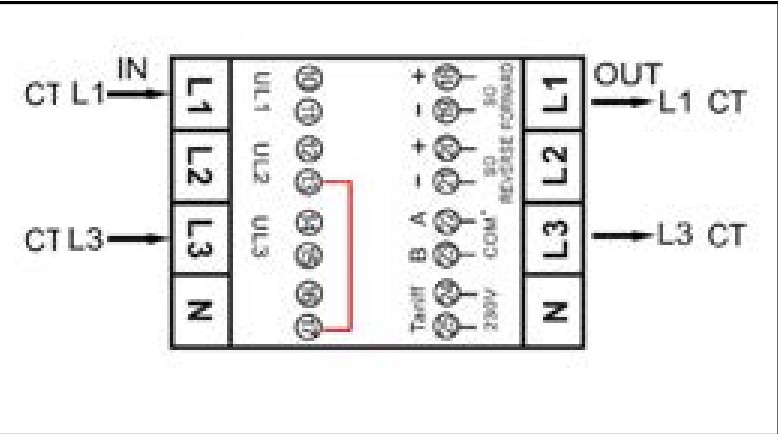

3-fázové 3-vodičové Open Delta — Aron (3P3W)
| Svorka | Funkce |
|---|---|
| 1, 2 | CT L1 (S1 vstup, S2 výstup) |
| 3, 4 | Nepoužívané |
| 5, 6 | CT L3 (S1 vstup, S2 výstup) |
| 7 | Napěťový vstup L1 |
| 8 | Napěťový vstup L2 |
| 9 | Napěťový vstup L3 |
| 10 | Nepoužívané |

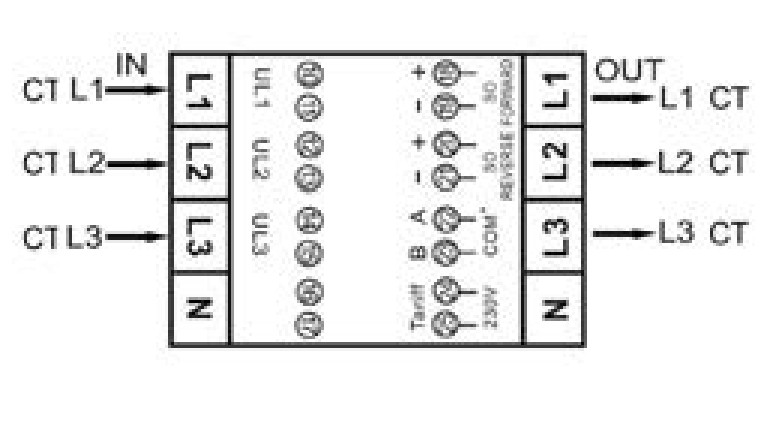

3-fázové 3-vodičové Delta (3P3W)
| Svorka | Funkce |
|---|---|
| 1, 2 | CT L1 (S1 vstup, S2 výstup) |
| 3, 4 | CT L2 (S1 vstup, S2 výstup) |
| 5, 6 | CT L3 (S1 vstup, S2 výstup) |
| 7 | Napěťový vstup L1 |
| 8 | Napěťový vstup L2 |
| 9 | Napěťový vstup L3 |
| 10 | Nepoužívané |

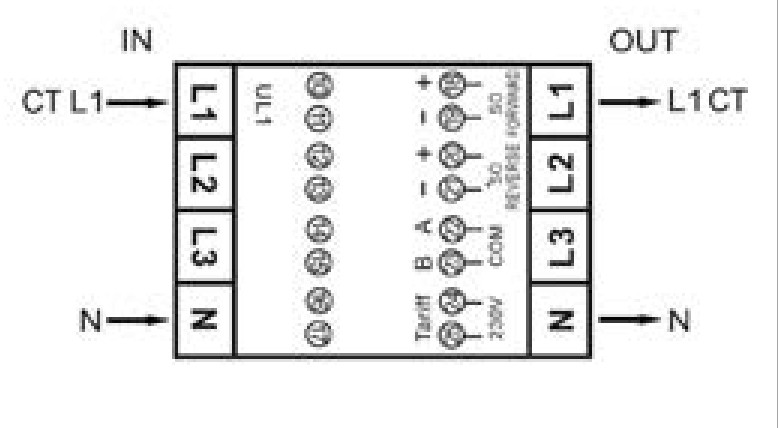

Jednofázové 2-vodičové (1P2W)
| Svorka | Funkce |
|---|---|
| 1, 2 | CT L1 (S1 vstup, S2 výstup) |
| 3, 4 | Nepoužívané |
| 5, 6 | Nepoužívané |
| 7 | Napěťový vstup L1 |
| 8, 9 | Nepoužívané |
| 10 | N (Nulový vodič) |
Sekundární obvody CT nesmí být nikdy přerušeny, když je primár pod napětím. Otevřené sekundáry CT generují nebezpečné vysoké napětí. Před odpojením měřiče vždy zkratujte sekundární svorky CT.

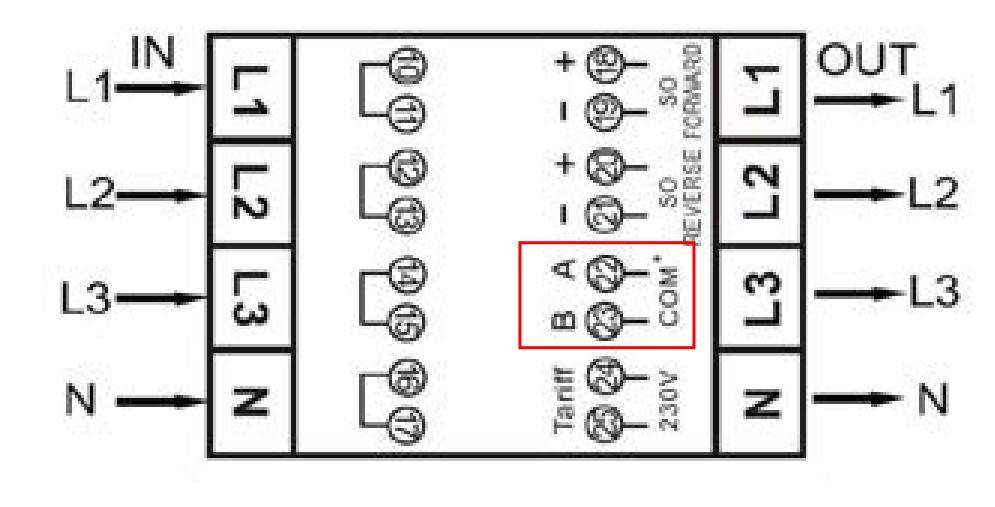

Zapojení RS-485
Připojte sběrnici RS-485 ke svorkám měřiče:
- Svorka 22 — RS-485 A (Data+)
- Svorka 23 — RS-485 B (Data-)
Použijte kroucenou dvojlinku (Cat5 nebo dedikovaný RS-485 kabel). Při délce kabelu nad 50 m přidejte na každý konec sběrnice 120 ohmový zakončovací odpor (minimálně 0,25 W). Maximální délka kabelu je přibližně 1200 m při 9600 baud. Na jednu sběrnici RS-485 lze připojit až 32 zařízení.
Konfigurace
Komunikační parametry
Výchozí nastavení Modbus odpovídají šabloně TapHome:
| Parametr | Výchozí hodnota | Konfigurovatelné |
|---|---|---|
| Přenosová rychlost | 9600 | Ano (300–9600) |
| Datové bity | 8 | Ne (fixní) |
| Parita | Even | Ano (Even, Odd, None) |
| Stop bity | 1 | Ne (fixní) |
| Slave ID | 1 | Ano (1–247) |
Komunikační parametry lze měnit přes Modbus registry: Slave ID (registr 0x4003), přenosová rychlost (registr 0x4004) a parita (registr 0x4011). Slave ID lze změnit také přes menu měřiče pomocí tlačítka.
Při připojování více měřičů PRO380 na stejnou sběrnici RS-485 musí mít každý měřič unikátní Slave ID. Po importování šablony TapHome upravte Slave ID v nastavení připojení modulu tak, aby odpovídalo měřiči.
Konfigurace převodu CT
Při prvním zapnutí CT verze zobrazí varování o převodu CT. Převod CT musí být nastaven předtím, než budou hodnoty energie platné. Výchozí převod je 5/5 (1:1).
Konfigurace přes menu měřiče:
- Stiskněte a podržte tlačítko 3 sekundy pro vstup do nastavení
- Přejděte na obrazovku převodu CT
- Nastavte hodnotu primárního proudu (např. 200 pro CT 200/5)
- Potvrďte tlačítkem
Převod CT lze také zapsat do Modbus registru 0x400C (Float32). Běžné převody: 100/5, 200/5, 400/5, 600/5, 800/5, 1000/5, 1500/5, 2000/5.
Pokud převod CT není správně nastaven, všechny hodnoty energie a výkonu budou nesprávné. Měřič škáluje všechna měření odvozená z proudu podle nastaveného převodu CT.
Kombinační kód (směr energie)
Kombinační kód (registr 0x400F) určuje, jak se počítá činná energie ve směru importu a exportu:
| Kód | Popis |
|---|---|
| 1 | Aritmetický součet (L1+L2+L3) — standardní 3P4W |
| 2 | Absolutní součet (|L1|+|L2|+|L3|) |
| 3 | Pouze L1 (jednofázové) |
| 4 | L1+L2 (zapojení Aron) |
| 5 | L1+L3 |
Výchozí kombinační kód by měl odpovídat konfiguraci zapojení. Pro standardní 3-fázové 4-vodičové instalace použijte kód 1.
Schopnosti zařízení
Šablona vytváří 15 zařízení organizovaných do pěti skupin: fázové senzory napětí a proudu, fázové a celkové měřiče činné energie, fázové a celkové senzory činného výkonu, monitoring zdánlivého výkonu a účiníku a měření jalové energie/výkonu. Všechna zařízení jsou pouze pro čtení.
Monitoring napětí a proudu
Šest senzorů poskytuje fázová elektrická měření:
- L1 Voltage, L2 Voltage, L3 Voltage — fázová napětí vůči nulovému vodiči (V)
- L1 Current, L2 Current, L3 Current — fázové proudy (A)
Další senzor Grid Frequency zobrazuje frekvenci sítě (Hz).
Měření činné energie
Tři zařízení měří činnou energii s rozdělením podle tarifů (T1/T2) a fází (L1/L2/L3) jako servisní atributy:
- Total Active Energy — celková třífázová energie (kWh) a okamžitý celkový činný výkon (kW). Servisní atributy poskytují součty podle tarifů T1/T2 a fází L1/L2/L3.
- Forward Active Energy (Import) — energie importovaná ze sítě (kWh) s rozdělením T1/T2 a L1/L2/L3.
- Reverse Active Energy (Export) — energie exportovaná do sítě (kWh) s rozdělením T1/T2 a L1/L2/L3. Užitečné pro solární FV instalace s obousměrným měřením.
Monitoring činného výkonu
Zařízení Total Active Power poskytuje okamžitý celkový činný výkon (kW) s fázovým rozdělením jako servisní atributy (L1/L2/L3 Active Power ve W, konvertované z kW šablonou).
Zdánlivý výkon a účiník
- Total Apparent Power — okamžitý zdánlivý výkon (kVA) s fázovými servisními atributy (L1/L2/L3 v kVA).
- Total Power Factor — celkový účiník systému (0,00–1,00) s fázovým účiníkem jako servisní atributy (zobrazené jako procento).
Jalová energie a výkon
- Total Reactive Energy — celková jalová energie (kvarh) a okamžitý jalový výkon (kvar), s rozdělením podle tarifů T1/T2, fází L1/L2/L3 a směrových (import/export) počítadel jalové energie jako servisní atributy.
- Total Reactive Power — okamžitý celkový jalový výkon (kvar) s fázovým rozdělením (L1/L2/L3 v kvar).
Rozdělení energie na import/export (Forward/Reverse Active Energy) je obzvláště užitečné pro monitoring vlastní spotřeby solární FV elektrárny a interakce se sítí. Nastavení kombinačního kódu určuje, jak měřič počítá směr energie.
Další schopnosti
PRO380 také poskytuje registry pro mezifázové napětí (L1-L2), celkový proud (součet všech fází), fázové a tarifní rozdělení importní/exportní jalové energie, zpětné čtení převodu CT a komunikačních parametrů, chybové kódy, počítadlo výpadků napájení a indikátory kvadrantů výkonu. Registr L3 Apparent Power (0x5028) je v měřiči dostupný, ale servisní atribut šablony momentálně čte nesprávný registr (0x502A). Tyto lze přidat nebo opravit v budoucí aktualizaci šablony.
Řešení problémů
Žádná komunikace
- Ověřte zapojení RS-485: svorka 22 na A/D+ a svorka 23 na B/D- na převodníku TapHome
- Zkontrolujte prohozené připojení A/B — prohoďte svorky 22 a 23, pokud komunikace nefunguje
- Potvrďte, že přenosová rychlost a parita odpovídají mezi měřičem a TapHome (výchozí: 9600, 8E1)
- Ověřte, že Slave ID v TapHome odpovídá nastavení měřiče (výchozí: 1)
- Při dlouhých kabelových trasách zajistěte, aby byly na obou koncích sběrnice instalovány 120 ohmové zakončovací odpory
Nesprávné hodnoty
- Nenastavený převod CT — nejčastější problém. Ověřte, že převod CT je správně nastaven pro instalované CT (registr 0x400C nebo přes menu). Pokud je převod nesprávný, všechny hodnoty proudu, výkonu a energie budou nesprávně škálovány.
- Nesprávný kombinační kód — pokud se hodnoty činné energie import/export zdají nesprávné, zkontrolujte, zda kombinační kód (registr 0x400F) odpovídá konfiguraci zapojení.
- Obrácená polarita CT — zkontrolujte indikátory směru proudu L1/L2/L3 (registry 0x4012–0x4014). Znak „-" označuje obrácenou orientaci CT na dané fázi. Prohoďte připojení S1/S2 na dotčeném CT.
Nulové nebo chybějící hodnoty
- Potvrďte, že konfigurace zapojení odpovídá jednomu z podporovaných typů (3P4W, 3P3W, Delta, 1P2W)
- Při konfiguracích 3P3W mohou některé fázové napěťové registry vracet nulu — to je očekávané
- Ověřte, že napěťové vstupy (svorky 7-10) jsou připojeny, protože měřič je napájen přes tyto svorky
