Helios easyControls 3.0

Modbus RTU

Submitted by

Last updated: 03. 2026

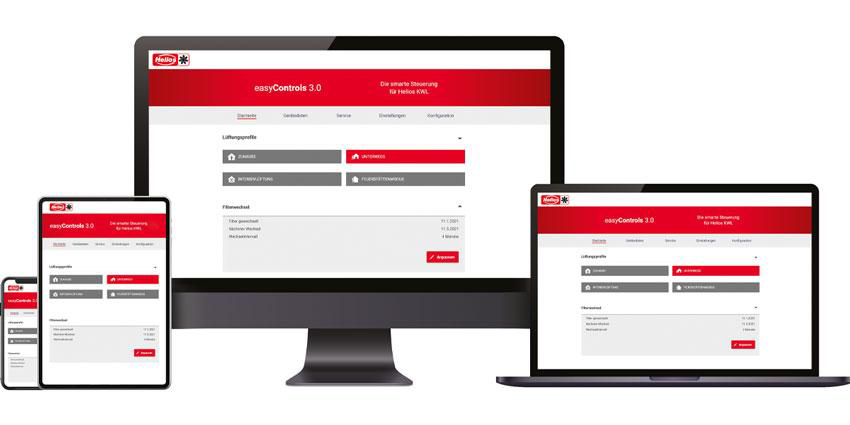

Helios easyControls 3.0 je rozhraní řídicího systému budov pro větrací jednotky Helios KWL s rekuperací tepla. Komunikuje s TapHome přes Modbus RTU po RS-485 a poskytuje přístup k hodnotám senzorů CO2 a vlhkosti, monitorování a nastavení otáček ventilátoru, přepínání větracích režimů (Doma, Pryč, Boost, Krb) a správě časovačů.

Systém používá holding registry v rozsahu H:4353 až H:21772. Teplotní hodnoty se přenášejí v centikelvinech (cK), kde 0 stupňů C odpovídá 27315 cK.

Hardwarové zapojení

Zapojení RS-485

Jednotka Helios KWL má rozhraní RS-485 Modbus RTU na svorkovnici desky plošných spojů. Více jednotek lze zapojit do řetězce (daisy-chain) na jedné sběrnici se 120 ohmovým zakončovacím odporem na poslední jednotce.

Schéma zapojení Helios easyControls Modbus RTU RS-485 — řetězové zapojení master-slave se 120 ohmovým zakončením

Připojte pomocí 3-vodičového zapojení RS-485 na svorkovnici jednotky KWL:

MB_A (Data+) na A+/D+ na TapHome RS-485
MB_B (Data-) na B-/D- na TapHome RS-485
GND na GND napájecího zdroje TapHome

Poslední jednotka na sběrnici vyžaduje 120 ohmový zakončovací odpor mezi MB_A a MB_B.

Důležité — Uzemnění
Vodič GND musí být propojen mezi jednotkou Helios a napájecím zdrojem TapHome. Bez správného uzemnění mohou nastat chyby v komunikaci.

Konfigurace

Povolení komunikace Modbus

Výchozí nastavení Modbus RTU lze změnit přes panel KWL-BE Touch nebo přes interní webový server jednotky.

Obrazovka nastavení Modbus na Helios easyControls 3.0 — adresa, přenosová rychlost, parita a stop bit

Výchozí parametry Modbus:

Parametr	Výchozí hodnota
Adresa	1
Přenosová rychlost	19200
Parita	Even (sudá)
Stop bit	1

Nastavte TapHome podle těchto parametrů: Sběrnici RS-485 nastavte na 19200 baud, sudá parita, 1 stop bit. Použijte Slave ID 1 (nebo adresu nastavenou na jednotce).

Priorita profilů

Pokud je aktivních více profilů současně, profil s vyšší prioritou přepíše profil s nižší prioritou. Pořadí priorit (od nejvyšší po nejnižší):

Časovač konfigurovatelného vstupu (přiřazený digitálním vstupům)
Funkce krbu
Intenzivní větrání (Boost)
Doma/Pryč

Pokud jsou například současně aktivní profily funkce krbu i intenzivního větrání, funkce krbu přepíše intenzivní větrání díky vyšší prioritě.

Možnosti zařízení

Monitorování CO2

CO2 Value (H:4364) čte nejvyšší naměřenou hodnotu CO2 ze všech připojených senzorů CO2 v PPM. Pokud není připojen žádný senzor CO2, hodnota je 0 a v TapHome se zobrazí varování.

Zařízení poskytuje sedm servisních atributů:

CO2 Sensor 0 až CO2 Sensor 5 (H:4379 až H:4384) — individuální hodnoty senzorů v PPM. Hodnota 65535 znamená, že na dané pozici není připojen senzor.
CO2 Threshold (H:20491) — aktuální práh CO2 pro řízení větrání (rozsah 500 až 2000 PPM).

Servisní akce CO2 Threshold umožňuje nastavit prahovou hodnotu CO2 pro automatické přizpůsobení větrání.

Monitorování a profily otáček ventilátoru

Fan Speed (H:4353) zobrazuje aktuální otáčky ventilátoru v procentech (0 až 100 %). Jedná se o skutečnou provozní rychlost větrací jednotky.

Servisní atributy zobrazují nastavené otáčky ventilátoru pro každý profil:

Away Fan Speed (H:20501) — otáčky ventilátoru v profilu Pryč
Home Fan Speed (H:20507) — otáčky ventilátoru v profilu Doma
Boost Fan Speed (H:20513) — otáčky ventilátoru v profilu Boost
Boost Air Target Temperature (H:20514) — cílová teplota přiváděného vzduchu v profilu Boost (převod z centikelvinů na stupně C)
Boost CO2 Control a Boost RH Control (H:20512, H:20511) — zapnutí/vypnutí automatické regulace podle CO2 a vlhkosti v režimu Boost

Dvě servisní akce umožňují konfiguraci parametrů ventilátoru:

Fan Speed Setup — nastaví procentuální otáčky ventilátoru pro profily Doma, Pryč a Boost současně
Boost Set Up — konfiguruje profil Boost včetně otáček ventilátoru, cílové teploty přiváděného vzduchu a přepínačů řízení CO2/RH

Interní senzor (teplota a vlhkost)

Internal Sensor (H:4369/H:4370) čte teplotu a relativní vlhkost z vestavěného multisenzoru. Teplota používá 12bitové interní kódování a vlhkost se dělí 100 pro získání procentuální hodnoty.

Toto zařízení poskytuje rozsáhlé servisní atributy pro monitorování větracího systému:

Teploty vzduchu (všechny v centikelvinech, převedené na stupně C):

Extract Air Temperature (H:4354) — vzduch vstupující do rekuperačního výměníku z interiéru
Exhaust Air Temperature (H:4355) — vzduch vystupující z rekuperačního výměníku do exteriéru
Outdoor Air Temperature (H:4356) — čerstvý vzduch vstupující do jednotky zvenku
Supply Air Temperature (H:4358) — upravený vzduch přiváděný do místností za ohřívačem

Senzory vlhkosti:

RH Sensor 0 až RH Sensor 5 (H:4373 až H:4378) — individuální hodnoty relativní vlhkosti v procentech. Hodnota 65535 znamená, že senzor není připojen.
RH Basic Level (H:20490) — vypočtená nebo manuálně nastavená základní úroveň RH (65535 pokud ještě nebyla vypočtena)
RH Level Mode (H:20543) — 0 pro automatickou aktualizaci úrovně, 1 pro manuální

Stav systému:

Cell State (H:4616) — provoz rekuperačního výměníku: 0 = Rekuperace tepla, 1 = Rekuperace chladu, 2 = Bypass, 3 = Odmrazování
Filter Change Date (H:20546 až H:20548) — datum poslední výměny filtru (den, měsíc, rok)
Filter Change Interval (H:20537) — interval ve dnech pro indikátor výměny filtru (30 až 365)

Servisní akce zařízení Internal Sensor:

Filter Change Date — zaznamená nové datum výměny filtru
RH Basic Level — nastaví referenční úroveň vlhkosti (0 až 100 %)
RH Level Mode — zvolí automatické nebo manuální řízení úrovně vlhkosti

Ovládání větracího režimu

Mode (H:4609) je vícehodnotový přepínač větracího profilu se čtyřmi stavy:

Hodnota	Režim	Popis
0	Doma	Běžné větrání s nastavením profilu Doma
1	Pryč	Snížené větrání pro neobývané období
2	Boost	Intenzivní větrání (řízené časovačem přes H:21766)
3	Krb	Režim přetlaku pro domy s krbem (řízený časovačem přes H:21767)

Zařízení Mode poskytuje dvanáct servisních atributů s konfigurací jednotlivých profilů:

Nastavení Pryč: otáčky ventilátoru, cílová teplota přiváděného vzduchu, řízení RH, řízení CO2
Nastavení Doma: otáčky ventilátoru, cílová teplota přiváděného vzduchu, řízení RH, řízení CO2
Otáčky ventilátoru Krb: samostatné otáčky odtahového a přívodního ventilátoru
Stav Týdenního časovače (zapnuto/vypnuto) a Den v týdnu (1 = pondělí až 7 = neděle)

Pět servisních akcí umožňuje kompletní konfiguraci profilů:

Away Set Up / Home Set Up — konfiguruje otáčky ventilátoru, cílovou teplotu přiváděného vzduchu, řízení RH a CO2 pro každý profil
Fan Speed Set Up — nastaví procentuální otáčky ventilátoru pro profily Doma, Pryč a Boost současně
Fireplace Set Up — konfiguruje otáčky odtahového a přívodního ventilátoru pro režim krbu
Weekly Timer — zapne nebo vypne týdenní časový program

Servisní diagnostika na úrovni modulu

Modul poskytuje devět servisních atributů pro monitorování systému:

Date a Time — aktuální hodiny jednotky (den, měsíc, rok, hodiny, minuty)
Fireplace Timer a Fireplace Time — stav časovače režimu krbu a trvání v minutách
Boost Timer a Boost Time — stav časovače intenzivního větrání a trvání v minutách
Extra Timer — stav konfigurovatelného časovače digitálního vstupu
Weekly Timer — stav týdenního programu (zapnuto/vypnuto)
Filter Change Date — datum poslední výměny filtru

Čtyři servisní akce na úrovni modulu:

Set Date and Time — nastaví hodiny jednotky (rok, měsíc, den, hodina, minuta)
Timers Control — zapíná/vypíná časovače boost, krbu a extra vstupu
Timers Set Up — konfiguruje trvání časovačů boost a krbu (1 až 1440 minut)
Filter Change — zaznamená datum výměny filtru

Další možnosti

Helios easyControls 3.0 také poskytuje registry pro čtyři individuální teploty vzduchu (venkovní, odtahový vstupní, odtahový výstupní, přívodní) jako samostatná senzorová zařízení, samostatnou agregovanou hodnotu RH, volitelný externí teplotní senzor (H:4389) a počítadla zbývajícího času časovačů boost/krbu. Tyto jsou momentálně dostupné jako servisní atributy na zařízeních Internal Sensor a Mode. V budoucí aktualizaci šablony mohou být přidány jako samostatná zařízení TapHome.

Čtyři teplotní senzory vzduchu (venkovní, odtahový vstupní, odtahový výstupní, přívodní) jsou dostupné jako servisní atributy na zařízení Internal Sensor. Pokud potřebujete samostatná teplotní zařízení, můžete je přidat jako vlastní Modbus zařízení v TapHome s použitím příslušných adres registrů a převodů z centikelvinů na stupně Celsia (odečíst 27315, dělit 100).

Řešení problémů

Žádná komunikace Modbus

Zkontrolujte kabely RS-485:
- MB_A správně připojen na A+/D+ na TapHome
- MB_B správně připojen na B-/D- na TapHome
- GND připojen na uzemnění napájecího zdroje TapHome — nejčastější problém
Ověřte, že adresa Modbus Slave odpovídá konfiguraci jednotky (výchozí: 1)
Zkontrolujte 120 ohmový zakončovací odpor na poslední jednotce
Ověřte nastavení TapHome: 19200 baud, sudá parita, 1 stop bit
Změřte napětí mezi MB_A a MB_B — v klidovém stavu by mělo být 1,5 až 5 V

Varování senzorů CO2 nebo RH

Pokud TapHome zobrazuje varování „No CO2 sensor" nebo „No RH sensor":

Ověřte, že externí senzory CO2/RH jsou fyzicky připojeny k jednotce KWL
Zkontrolujte individuální hodnoty senzorů v servisních atributech (CO2 Sensor 0 až 5, RH Sensor 0 až 5) — hodnota 65535 znamená, že na dané pozici není senzor
Pokud všechny senzory ukazují 65535, zkontrolujte zapojení senzorů na svorkovnici KWL

Nesprávné hodnoty teploty

Teplotní hodnoty se přenášejí v centikelvinech. Pokud se hodnoty zobrazují jako velká čísla (např. 29315 místo 20 stupňů C):

Ověřte, že TapHome správně aplikuje převod
Správný vzorec je: Teplota ve stupních C = (hodnota cK - 27315) / 100
Platný rozsah teplotních registrů je 21000 až 33224 cK (přibližně -63 stupňů C až +59 stupňů C)

Kompatibilita s easyControls 2.0

Systém easyControls 2.0 používá nestandardní protokol Modbus TCP/IP s ASCII kódovanými názvy proměnných. Není kompatibilní s touto šablonou ani se standardní integrací TapHome Modbus. Tuto šablonu mohou používat pouze jednotky easyControls 3.0 s podporou Modbus RTU.

Dostupná zařízení

Helios easyControls 3.0 Modul

Servisní atributy

Datum
Čas
Časovač krbu
Čas krbu	Trvání časovače krbu v minutách
Časovač Boost
Čas Boost	Trvání časovače intenzivního větrání v minutách
Extra časovač	Stav konfigurovatelného časovače digitálního vstupu
Týdenní časovač
Datum výměny filtru

Servisní akce

Nastavit datum a čas
Ovládání časovačů	Zapíná a vypíná časovače boost, krbu a extra vstupu
Nastavení časovačů	Konfiguruje trvání časovačů boost a krbu (1 až 1440 minut)
Výměna filtru	Zaznamená datum výměny filtru

Helios

Servisní atributy

Date

ModbusR(H, 4851, Uint16)
+ "." + ModbusR(H, 4852, Uint16)
+ " 20" + ModbusR(H, 4853, Uint16)

Time

var min := ModbusR(H, 4849, Uint16);

ModbusR(H, 4850, Uint16) + ":" + IF(min < 10, "0", "") + min

Fireplace Timer

IF(MODBUSR(H, 21767, Uint16) > 0, "ON", "OFF")

Fireplace Time

MODBUSR(H, 20545, Uint16) + " min";

Boost Timer

IF(MODBUSR(H, 21766, Uint16) > 0, "ON", "OFF")

Boost Time

MODBUSR(H, 20544, Uint16) + " min";

Extra Timer

IF(MODBUSR(H, 21772, Uint16) > 0, "ON", "OFF")

Weekly Timer

IF(MODBUSR(H, 4615, Uint16) > 0, "Enabled", "Disabled")

Filter Change Date

ModbusR(H, 20546, Uint16)
+ "." + ModbusR(H, 20547, Uint16)
+ " 20" + ModbusR(H, 20548, Uint16)

Servisní akce

Set Date and Time

Parametry: Year 20__ (1–99 Y), Month (1–12 Mo), Day (1–31 Da), Hours (0–23 Ho), Minutes (0–59 Min)

ModbusW(H, 4849, Uint16, Min);
ModbusW(H, 4850, Uint16, Ho);
ModbusW(H, 4851, Uint16, Da);
ModbusW(H, 4852, Uint16, Mo);
ModbusW(H, 4853, Uint16, Y);

Timers Control

Parametry: Boost Timer (On / Off), Fireplace Timer (On / Off), Extra Timer (On / Off)

ModbusWNE(H, 21766, Uint16, bt);
ModbusWNE(H, 21767, Uint16, ft);
ModbusWNE(H, 21772, Uint16, et);

Timers Set Up

Parametry: Boost Time (1–1440 btt), Fireplace Time (1–1440 ftt)

MODBUSWNE(H, 20544, Uint16, btt);
MODBUSWNE(H, 20545, Uint16, ftt);

Filter Change

Parametry: Day (1–31 Da), Month (1–12 Mo), Year (1–99 Y)

ModbusW(H, 20546, Uint16, Da);
ModbusW(H, 20547, Uint16, Mo);
ModbusW(H, 20548, Uint16, Y);

Hodnota CO2 Stmívač Pouze ke čtení

Nejvyšší naměřená hodnota CO2 ze všech připojených senzorů v PPM — varuje pokud není připojen žádný senzor

Registr: H:4364 UInt16 Jednotka: PPM numeric

Servisní atributy

CO2 Sensor 0
CO2 Sensor 1
CO2 Sensor 2
CO2 Sensor 3
CO2 Sensor 4
CO2 Sensor 5
Práh CO2	Práh CO2 pro automatické přizpůsobení větrání (500 až 2000 PPM)

Servisní akce

Práh CO2

Nastaví práh CO2 pro automatické řízení větrání

Hodnota CO2

Čtení (modul)

IF(MODBUSR(H, 4364, Uint16)=0, ADDWARNING("No CO2 sensor"));

Čtení úrovně

MODBUSR(H, 4364, Uint16) / 1000000

Servisní atributy

CO2 Sensor 0

var press := MODBUSR(H, 4379, Uint16);
IF(press=65535, "No sensor", press/1000000);

CO2 Sensor 1

var press := MODBUSR(H, 4380, Uint16);
IF(press=65535, "No sensor", press/1000000);

CO2 Sensor 2

var press := MODBUSR(H, 4381, Uint16);
IF(press=65535, "No sensor", press/1000000);

CO2 Sensor 3

var press := MODBUSR(H, 4382, Uint16);
IF(press=65535, "No sensor", press/1000000);

CO2 Sensor 4

var press := MODBUSR(H, 4383, Uint16);
IF(press=65535, "No sensor", press/1000000);

CO2 Sensor 5

var press := MODBUSR(H, 4384, Uint16);
IF(press=65535, "No sensor", press/1000000);

Co2 Threshold

MODBUSR(H, 20491, Uint16) + " PPM"

Servisní akce

CO2 Threshold

Parametry: Threshold (500–2000 co)

MODBUSW(H, 20491, Uint16, (co))

Otáčky ventilátoru Stmívač Pouze ke čtení

Aktuální otáčky ventilátoru v procentech (0 až 100 %)

Registr: H:4353 UInt16 Jednotka: % numeric

Servisní atributy

Otáčky ventilátoru Pryč
Otáčky ventilátoru Doma
Otáčky ventilátoru Boost
Cílová teplota vzduchu Boost	Cílová teplota přiváděného vzduchu v profilu Boost
Boost řízení CO2
Boost řízení RH

Servisní akce

Nastavení Boost	Konfiguruje profil Boost — otáčky ventilátoru, cílová teplota vzduchu, řízení RH a CO2
Nastavení otáček ventilátoru	Nastaví procentuální otáčky ventilátoru pro profily Doma, Pryč a Boost

Otáčky ventilátoru

Čtení úrovně

MODBUSR(H, 4353, Int16) / 100

Servisní atributy

Away Fan Speed

MODBUSR(H, 20501, Uint16) + "%";

Home Fan Speed

MODBUSR(H, 20507, Uint16) + "%";

Boost Fan Speed

MODBUSR(H, 20513, Uint16) + "%";

Boost Air Target Temperature

(MODBUSR(H, 20514, UInt16) - 27315)/100 + "°C"

Boost CO2 Control

IF(MODBUSR(H, 20512, Uint16) > 0, "Enabled", "Disabled")

Boost RH Control

IF(MODBUSR(H, 20511, Uint16) > 0, "Enabled", "Disabled")

Servisní akce

Boost Set Up

Parametry: Fan Speed [%] (1–100 fsb), Supply Air [5-25°C] (5–25 sab), RH Control (Enabled / Disabled), CO2 Control (Enabled / Disabled)

MODBUSWNE(H, 20511,Uint16,rhb);
MODBUSWNE(H, 20512, Uint16, cob);
MODBUSWNE(H,20513, Uint16, fsb);
MODBUSWNE(H, 20514, UInt16, (sab*100) + 27315);

Fan Speed Setup

Parametry: Home (0–100 ho), Away (0–100 aw), Boost (0–100 bo)

MODBUSW(H, 20501, Uint16, aw);
MODBUSW(H, 20507, Uint16, ho);
MODBUSW(H, 20513, Uint16, bo);

Interní senzor Teplotní senzor Pouze ke čtení

Vestavěný multisenzor teploty a vlhkosti s monitorováním kvality vzduchu, stavem filtru a stavem rekuperačního výměníku

Registr: H:4369 Int16 Jednotka: °C numeric

Servisní atributy

Datum výměny filtru
Interval výměny filtru	Počet dnů mezi připomínkami výměny filtru (30 až 365)
Stav výměníku	Provoz rekuperačního výměníku — Rekuperace tepla, Rekuperace chladu, Bypass nebo Odmrazování
Teplota odtahového vzduchu	Vzduch vystupující z rekuperačního výměníku do exteriéru
Teplota odváděného vzduchu	Vzduch vstupující do rekuperačního výměníku z interiéru
Teplota venkovního vzduchu	Čerstvý vzduch vstupující do jednotky zvenku
Teplota přiváděného vzduchu	Upravený vzduch přiváděný do místností za ohřívačem
RH Sensor 0
RH Sensor 1
RH Sensor 2
RH Sensor 3
RH Sensor 4
RH Sensor 5
Základní úroveň RH	Referenční úroveň vlhkosti pro automatické řízení větrání
Režim úrovně RH	Automatické nebo manuální řízení úrovně vlhkosti

Servisní akce

Datum výměny filtru	Zaznamená datum výměny filtru
Základní úroveň RH	Nastaví referenční úroveň vlhkosti (0 až 100 %)
Režim úrovně RH

Interní senzor

Čtení vlhkosti

MODBUSR(H, 4370, Int16) / 100

Čtení (modul)

IF(MODBUSR(H, 4363, Uint16)=0, ADDWARNING("No RH sensor"));

Čtení teploty

MODBUSR(H, 4369, Int16)

Servisní atributy

Filter Change Date

MODBUSR(H, 20546, Uint16) + "." + MODBUSR(H, 20547, Uint16) + ".20" + MODBUSR(H, 20548, Uint16)

Filter Change Interval

MODBUSR(H, 20537, Uint16) + " days";

Cell State

SWITCH(MODBUSR(H, 4616, Uint16), 0, "Heat Recovery", 1, "Cool Recovery", 2, "Bypass", 3, "Defrosting", "Unknown")

Exhaust Air Temperature

(MODBUSR(H, 4355, UInt16) - 27315)/100 + " °C"

Extract Air Temperature

(MODBUSR(H, 4354, UInt16) - 27315)/100 + " °C"

Outdoor Air Temperature

(MODBUSR(H, 4356, UInt16) - 27315)/100 + " °C"

Supply Air Temperature

(MODBUSR(H, 4358, UInt16) - 27315)/100 + " °C"

RH Sensor 0

var temp := MODBUSR(H, 4373, Uint16);
IF(temp=65535, "No sensor", temp);

RH Sensor 1

var temp := MODBUSR(H, 4374, Uint16);
IF(temp=65535, "No sensor", temp);

RH Sensor 2

var temp := MODBUSR(H, 4375, Uint16);
IF(temp=65535, "No sensor", temp);

RH Sensor 3

var temp := MODBUSR(H, 4376, Uint16);
IF(temp=65535, "No sensor", temp);

RH Sensor 4

var temp := MODBUSR(H, 4377, Uint16);
IF(temp=65535, "No sensor", temp);

RH Sensor 5

var temp := MODBUSR(H, 4378, Uint16);
IF(temp=65535, "No sensor", temp);

RH Basic Level

var rh := MODBUSR(H, 20490, Uint16);
IF(rh = 65535, "Not Calculated", rh + "%")

RH Level Mode

IF(MODBUSR(H, 20543, Uint16) > 0, "Manual", "Automatic Level Update");

Servisní akce

Filter Change Date

Parametry: Day (1–31 day), Month (1–12 mon), Year (2000–2099 ye)

MODBUSWNE(H, 20546, Uint16, day);
MODBUSWNE(H, 20547, Uint16, mon);
MODBUSWNE(H, 20548, Uint16, ye);

RH Basic Level

Parametry: Basic Level [%] (0–100 bl)

MODBUSW(H, 20490, Uint16, bl);

RH Level Mode

Parametry: Mode (Manual / Automatic Level Update)

MODBUSW(H, 20543, Uint16, mo);

Režim Vícestavový přepínač

Přepínač větracího profilu — režim Doma, Pryč, Boost nebo Krb s nastavením otáček ventilátoru a kvality vzduchu pro každý profil

Registr: H:4609 UInt16 multi-register

Hodnoty / Stavy: Home · Away · Boost · Fireplace

Servisní akce

Týdenní časovač	Zapne nebo vypne týdenní časový program
Nastavení Pryč	Konfiguruje profil Pryč — otáčky ventilátoru, cílová teplota vzduchu, řízení RH a CO2
Nastavení Doma	Konfiguruje profil Doma — otáčky ventilátoru, cílová teplota vzduchu, řízení RH a CO2
Nastavení otáček ventilátoru	Nastaví procentuální otáčky ventilátoru pro profily Doma, Pryč a Boost
Nastavení Krb	Konfiguruje otáčky odtahového a přívodního ventilátoru pro režim Krb

Režim

Čtení stavu přepínače

if(MODBUSR(H, 4609, Uint16) = 1, return(1));
if(MODBUSR(H, 21767, Uint16) = 1, return(3));
if(MODBUSR(H, 21772, Uint16) = 1, return(2));
return(0);

Zápis stavu přepínače

IF Mu = 0
MODBUSWNE(H, 21767, Uint16, 0);
MODBUSWNE(H, 21772, Uint16, 0);
MODBUSWNE(H, 4609, Uint16, 0);
END
IF Mu = 1
MODBUSWNE(H, 21767, Uint16, 0);
MODBUSWNE(H, 21772, Uint16, 0);
MODBUSWNE(H, 4609, Uint16, 1);
END
IF Mu = 2
MODBUSWNE(H, 21767, Uint16, 0);
MODBUSWNE(H, 21772, Uint16, 1);
MODBUSWNE(H, 4609, Uint16, 0);
END
IF Mu = 3
MODBUSWNE(H, 21767, Uint16, 1);
MODBUSWNE(H, 21772, Uint16, 0);
MODBUSWNE(H, 4609, Uint16, 0);
END

Servisní atributy

WeekDay

SWITCH(MODBUSR(H, 4854, Uint16), 1,"Monday",2,"Tuesday",3,"Wednesday",4,"Thursday",5,"Friday",6,"Saturday",7,"Sunday","Unknown")

Weekly Timer

IF(MODBUSR(H, 4615, Uint16) = 1, "ON", "OFF")

Away Fan Speed

MODBUSR(H, 20501, Uint16) + "%"

Away Supply Air

(MODBUSR(H, 20502, UInt16) - 27315)/100 + "°C"

Away RH Control

IF(MODBUSR(H, 20499, Uint16) > 0, "Enabled", "Disabled")

Away CO2 Control

IF(MODBUSR(H, 20500, Uint16) > 0, "Enabled", "Disabled")

Home Fan Speed

MODBUSR(H, 20507, Uint16) + "%"

Home Supply Air

(MODBUSR(H, 20508, UInt16) - 27315)/100 + "°C"

Home RH Control

IF(MODBUSR(H, 20505, Uint16) > 0, "Enabled", "Disabled")

Home CO2 Control

IF(MODBUSR(H, 20506, Uint16) > 0, "Enabled", "Disabled")

Fireplace Extract Fan Speed

MODBUSR(H, 20487, Uint16) + " %"

Fireplace Supply Fan Speed

MODBUSR(H, 20487, Uint16) + " %"

Servisní akce

Weekly Timer

Parametry: Tmer (ON / OFF)

MODBUSWNE(H, 4615, Uint16, tim);

Away Set Up

Parametry: Fan Speed [%] (0–100 fsa), Supply Air [5-25°C] (5–25 sata), RH Control (Enabled / Disabled), CO2 Control (Disabled / Enabled)

MODBUSWNE(H, 20499,Uint16,rha);
MODBUSWNE(H, 20500, Uint16, coa);
MODBUSWNE(H,20501, Uint16, fsa);
MODBUSWNE(H, 20502, UInt16, (sata*100) + 27315);

Home Set Up

Parametry: Fan Speed[%] (0–100 fsh), Supply Air [5-25°C] (5–25 sath), RH Control (Enabled / Disabled), CO2 Control (Enabled / Disabled)

MODBUSWNE(H, 20505,Uint16,rhh);
MODBUSWNE(H, 20506, Uint16, coh);
MODBUSWNE(H,20507, Uint16, fsh);
MODBUSWNE(H, 20508, UInt16, (sath*100) + 27315);

Fan Speed Set Up

Parametry: Home [%] (0–100 ho), Away [%] (0–100 aw), Boost [%] (0–100 bo)

MODBUSW(H, 20501, Uint16, aw);
MODBUSW(H, 20507, Uint16, ho);
MODBUSW(H, 20513, Uint16, bo);

Fireplace Set Up

Parametry: Exctract Speed [%] (0–100 ex), Supply Speed [%] (0–100 sup)

MODBUSW(H, 20487, Uint16, ex);
MODBUSW(H, 20488, Uint16, sup);

Připojení: Modbus RTU • 19200 baud• 8E1 • Slave ID: $[SlaveId]

Možná vylepšení (8)

H:4356 Outdoor Air Temperature (as device) — TEMP_OUTDOOR_AIR — exposed only as service attribute on Internal Sensor, not as standalone temperature device
H:4354 Extract Air Temperature (as device) — TEMP_EXTRACT_AIR — exposed only as service attribute on Internal Sensor, not as standalone temperature device
H:4355 Exhaust Air Temperature (as device) — TEMP_EXHAUST_AIR — exposed only as service attribute on Internal Sensor, not as standalone temperature device
H:4358 Supply Air Temperature (as device) — TEMP_SUPPLY_AIR — exposed only as service attribute on Internal Sensor, not as standalone temperature device
H:4363 RH Value (as device) — RH_VALUE — highest RH measurement across sensors. Only used for warning check in readscript, not as standalone humidity device
H:4389 Optional External Temperature Sensor — TEMP_OPTIONAL in centiKelvin — not used in template
H:4612 Boost Timer Remaining Time — Remaining minutes for boost ventilation timer (65535=duration active). Not exposed as sensor device
H:4613 Fireplace Timer Remaining Time — Remaining minutes for fireplace mode timer (65535=duration active). Not exposed as sensor device

Stáhnout šablonu

Zdroje

https://www.heliosventilatoren.de/en/products/ventilation-with-heat-recovery/domestic-units-for-wall-ceiling-installation/helios-kwl-r-with-easycontrols-3-0
www.heliosventilatoren.de
