GTD IOT 8tlačítkový dotykový spínač

GTD IOT 8tlačítkový kapacitní dotykový panel (model 15D-BK-MODBUS) s Modbus RTU přes RS-485. 8 nezávislých spínacích kanálů s LED podsvícením přes TapHome.

GTDModbus RTU8 zařízeníRevize 1.0 Poslední aktualizace: 30. března 2026
GTD IOT 8tlačítkový dotykový spínač

Import do aplikace TapHomeHardware › Modbus › Přidat ze šablony

Stáhnout šablonu
Na této stránce

Návod na integraci

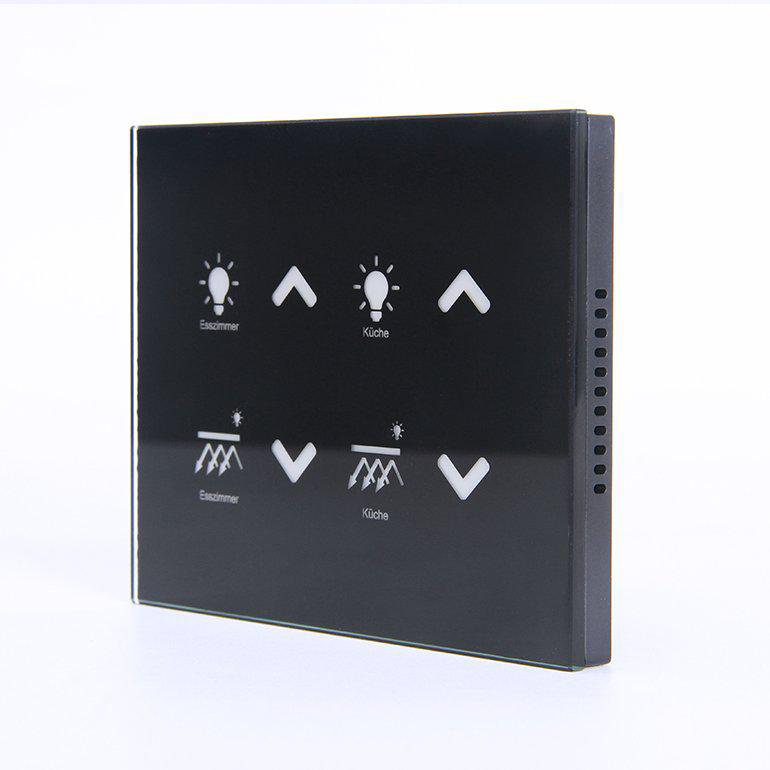

GTD IOT 8tlačítkový dotykový spínač (model 15D-BK-MODBUS) je kapacitní dotykový panel s 8 tlačítky na povrchu z tvrzeného skla. Komunikuje přes Modbus RTU po RS-485 a je určen pro nástěnné spínání osvětlení a ovládání scén. Šablona TapHome zpřístupňuje všech 8 tlačítek jako nezávislé spínače se zrcadlením LED podsvícení.

Panel pracuje na 12–24 V DC a podporuje přizpůsobitelné barvy LED podsvícení (červená, zelená, modrá, bílá, žlutá, oranžová). Stisknutí tlačítka přepne odpovídající stav spínače a LED indikátoru.

Hardwarové připojení

Zapojení RS-485

Připojte panel k TapHome Core standardním RS-485 připojením:

  • A+ → A+/D+ na TapHome RS-485
  • B- → B-/D- na TapHome RS-485
  • GND → GND na napájecím zdroji TapHome

Nastavení komunikace:

  • Přenosová rychlost: 19200
  • Parita: žádná
  • Stop bity: 1
  • Datové bity: 8

Napájení: 12–24 V DC přes stejný konektor nebo samostatný napájecí přívod.

Důležité — Uzemnění

Vodič GND musí být propojen mezi dotykovým panelem a napájecím zdrojem TapHome. Bez správného uzemnění mohou nastat chyby komunikace.

Konfigurace

Slave ID

Modbus Slave ID se nastavuje při importu šablony v TapHome. Výchozí hodnota je 1. Každý panel na sběrnici musí mít unikátní Slave ID.

Inicializace

Šablona automaticky inicializuje každé tlačítko do režimu touch-to-toggle při prvním připojení:

  • H:30–H:37 — nastaveno na 1 (režim touch-to-toggle pro tlačítka 1–8)
  • H:47 — nastaveno na 1 (globální povolení dotykového vstupu)

Tato inicializace proběhne jednorázově přes InitializeScript při první komunikaci TapHome s panelem.

Funkce zařízení

Ovládání tlačítek (tlačítka 1–8)

Všech 8 tlačítek funguje identicky. Každé tlačítko je v TapHome zobrazeno jako spínač:

  • Čtení: Stav spínače se čte z holding registrů H:0 až H:7 (jeden na tlačítko)
  • Zápis: Při přepnutí z TapHome šablona zapíše stav do H:0–H:7 a zrcadlí ho do LED registru H:10–H:17

Fyzická LED na panelu tak vždy odpovídá aktuálnímu stavu spínače — bez ohledu na to, zda bylo tlačítko stisknuto lokálně nebo přepnuto vzdáleně z TapHome.

TlačítkoRegistr spínačeLED registrInterval čtení
Tlačítko 1H:0H:10100 ms
Tlačítko 2H:1H:11100 ms
Tlačítko 3H:2H:12100 ms
Tlačítko 4H:3H:13100 ms
Tlačítko 5H:4H:14100 ms
Tlačítko 6H:5H:15100 ms
Tlačítko 7H:6H:16100 ms
Tlačítko 8H:7H:17100 ms

Zápisový skript

WriteScript na úrovni modulu aktualizuje všech 8 stavů spínačů a odpovídajících LED stavů v jedné Modbus transakci. Při změně stavu libovolného tlačítka v TapHome skript zapíše registr spínače (H:0–H:7) i LED registr (H:10–H:17) pro synchronizaci.

Další funkce

GTD IOT dotykový panel podporuje i funkce, které nejsou v šabloně TapHome implementovány:

  • Ovládání barvy LED (pravděpodobně H:20–H:27) — výběr barvy LED podsvícení pro každé tlačítko (červená, zelená, modrá, bílá, žlutá, oranžová)
  • Konfigurace režimu tlačítka (pravděpodobně H:40–H:46) — výběr režimu pro každé tlačítko (toggle, momentary, dimmer). Aktuální šablona používá pouze režim toggle

Tyto funkce lze přidat jako vlastní Modbus zařízení v TapHome.

Řešení problémů

Žádná Modbus komunikace

  1. Zkontrolujte RS-485 kabely:
    • A+ správně připojeno na A+/D+ na TapHome
    • B- správně připojeno na B-/D- na TapHome
    • GND připojeno — nejčastější problém
  2. Ověřte, že Slave ID se shoduje mezi panelem a TapHome
  3. Zkontrolujte nastavení TapHome: 19200 baud, žádná parita, 1 stop bit, 8 datových bitů
  4. Zkontrolujte terminaci sběrnice — pokud je panel poslední zařízení na sběrnici, může být potřeba 120 Ohm terminační odpor

Stisknutí tlačítka není detekováno

  1. Ověřte, že InitializeScript proběhl (H:30–H:37 a H:47 by měly být nastaveny na 1)
  2. Zkontrolujte, že panel je napájen (12–24 V DC)
  3. Zkuste znovu importovat šablonu v TapHome pro opětovnou inicializaci

LED neodpovídá stavu spínače

  1. Zkontrolujte, že WriteScript je aktivní — zrcadlí stav spínače do LED registrů
  2. Pokud byla LED změněna manuálně přes vlastní skript, znovu importujte šablonu pro obnovení synchronizace

Dostupná zařízení 8

Tato zařízení se po importu zobrazí v TapHome.

GTD IOT 8tlačítkový dotykový spínač Modul

GTD IOT 8-button touch switch

Zápis (modul)
MODBUSW(H, 0, Bool, St2); MODBUSW(H, 10, Bool, St2);
MODBUSW(H, 1, Bool, St3); MODBUSW(H, 11, Bool, St3);
MODBUSW(H, 2, Bool, St4); MODBUSW(H, 12, Bool, St4);
MODBUSW(H, 3, Bool, St5); MODBUSW(H, 13, Bool, St5);
MODBUSW(H, 4, Bool, St6); MODBUSW(H, 14, Bool, St6);
MODBUSW(H, 5, Bool, St7); MODBUSW(H, 15, Bool, St7);
MODBUSW(H, 6, Bool, St8); MODBUSW(H, 16, Bool, St8);
MODBUSW(H, 7, Bool, St9); MODBUSW(H, 17, Bool, St9)
Tlačítko 1 Přepínač Čtení i zápis

Kapacitní dotykové tlačítko 1 — spínač s LED podsvícením

Registr: H:0 → H:0, H:10 Bool
Hodnoty / Stavy: ON · OFF

Tlačítko 1

Čtení stavu přepínače
MODBUSR(H, 0, Bool)
Inicializace
MODBUSW(H, 30, Bool, 1); MODBUSW(H, 47, Bool, 1)
Tlačítko 2 Přepínač Čtení i zápis

Kapacitní dotykové tlačítko 2 — spínač s LED podsvícením

Registr: H:1 → H:1, H:11 Bool
Hodnoty / Stavy: ON · OFF

Tlačítko 2

Čtení stavu přepínače
MODBUSR(H, 1, Bool)
Inicializace
MODBUSW(H, 31, Bool, 1); MODBUSW(H, 47, Bool, 1)
Tlačítko 3 Přepínač Čtení i zápis

Kapacitní dotykové tlačítko 3 — spínač s LED podsvícením

Registr: H:2 → H:2, H:12 Bool
Hodnoty / Stavy: ON · OFF

Tlačítko 3

Čtení stavu přepínače
MODBUSR(H, 2, Bool)
Inicializace
MODBUSW(H, 32, Bool, 1); MODBUSW(H, 47, Bool, 1)
Tlačítko 4 Přepínač Čtení i zápis

Kapacitní dotykové tlačítko 4 — spínač s LED podsvícením

Registr: H:3 → H:3, H:13 Bool
Hodnoty / Stavy: ON · OFF

Tlačítko 4

Čtení stavu přepínače
MODBUSR(H, 3, Bool)
Inicializace
MODBUSW(H, 33, Bool, 1); MODBUSW(H, 47, Bool, 1)
Tlačítko 5 Přepínač Čtení i zápis

Kapacitní dotykové tlačítko 5 — spínač s LED podsvícením

Registr: H:4 → H:4, H:14 Bool
Hodnoty / Stavy: ON · OFF

Tlačítko 5

Čtení stavu přepínače
MODBUSR(H, 4, Bool)
Inicializace
MODBUSW(H, 34, Bool, 1); MODBUSW(H, 47, Bool, 1)
Tlačítko 6 Přepínač Čtení i zápis

Kapacitní dotykové tlačítko 6 — spínač s LED podsvícením

Registr: H:5 → H:5, H:15 Bool
Hodnoty / Stavy: ON · OFF

Tlačítko 6

Čtení stavu přepínače
MODBUSR(H, 5, Bool)
Inicializace
MODBUSW(H, 35, Bool, 1); MODBUSW(H, 47, Bool, 1)
Tlačítko 7 Přepínač Čtení i zápis

Kapacitní dotykové tlačítko 7 — spínač s LED podsvícením

Registr: H:6 → H:6, H:16 Bool
Hodnoty / Stavy: ON · OFF

Tlačítko 7

Čtení stavu přepínače
MODBUSR(H, 6, Bool)
Inicializace
MODBUSW(H, 36, Bool, 1); MODBUSW(H, 47, Bool, 1)
Tlačítko 8 Přepínač Čtení i zápis

Kapacitní dotykové tlačítko 8 — spínač s LED podsvícením

Registr: H:7 → H:7, H:17 Bool
Hodnoty / Stavy: ON · OFF

Tlačítko 8

Čtení stavu přepínače
MODBUSR(H, 7, Bool)
Inicializace
MODBUSW(H, 37, Bool, 1); MODBUSW(H, 47, Bool, 1)
Připojení: Modbus RTU • 19200 baud• 8N1 • Slave ID: $[SlaveId]
Možná vylepšení (2)
  • H:20–H:27 LED Color Control (per button) — Product page mentions LED backlight with customizable colors (red, green, blue, white, yellow, orange). Likely configurable per-button via dedicated registers, not exposed in template
  • H:40–H:46 Button Mode Configuration (per button) — Product name mentions 'Light Dimmer Control' — panel may support toggle/momentary/dimmer modes per button. Template only uses on/off toggle mode (H:30–H:37 init). Registers H:40–H:46 gap suggests config space
