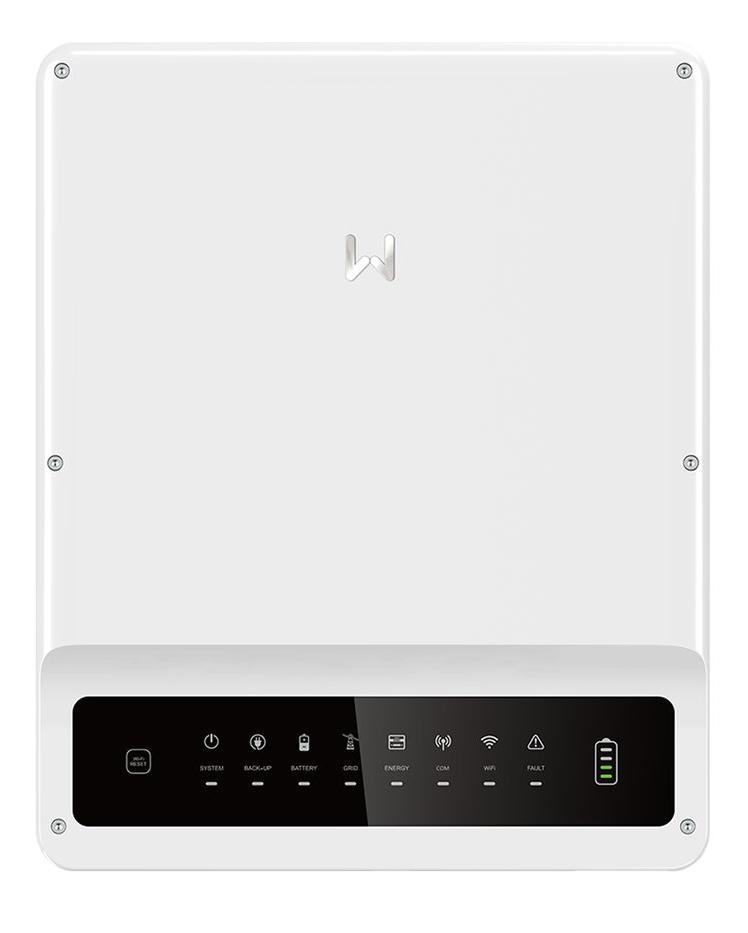

GoodWe ET Plus+ Invertory

Střídače GoodWe ET Plus+ jsou třífázové hybridní střídače s podporou bateriového úložiště, záložním výstupem a integrovaným měřením sítě. TapHome se připojuje přes Modbus TCP prostřednictvím LAN modulu (nebo WiFi+LAN modulu) zapojeného do komunikačního portu střídače. Připojení využívá standardní Modbus TCP na portu 502 s výchozím slave ID 247.

Šablona poskytuje monitoring FV výroby v režimu jen pro čtení (4 vstupy MPPT), stav nabití baterie a tok energie, třífázové elektrické parametry sítě a záložního výstupu, kumulativní energetická počítadla a diagnostiku střídače včetně chybových příznaků a teplotního monitoringu.

Hardwarové připojení

GoodWe ET Plus+ podporuje dvě komunikační metody pro integraci třetích stran:

  • Modbus TCP — prostřednictvím volitelného LAN modulu nebo WiFi+LAN modulu (nahrazuje výchozí WiFi modul). Toto je doporučená metoda pro TapHome.
  • Modbus RTU — přes RS-485 EMS port na 18PIN svorkovnici (piny 1–2: 485_A1/485_B1). Dostupné nativně bez dalšího hardware.
LAN modul

Výchozí komunikační modul řady ET Plus+ podporuje pouze WiFi. Pro Modbus TCP je nutné zakoupit samostatně LAN modul nebo WiFi+LAN modul od GoodWe. Řada ET používá modul typu USB terminal.

Schéma zapojení

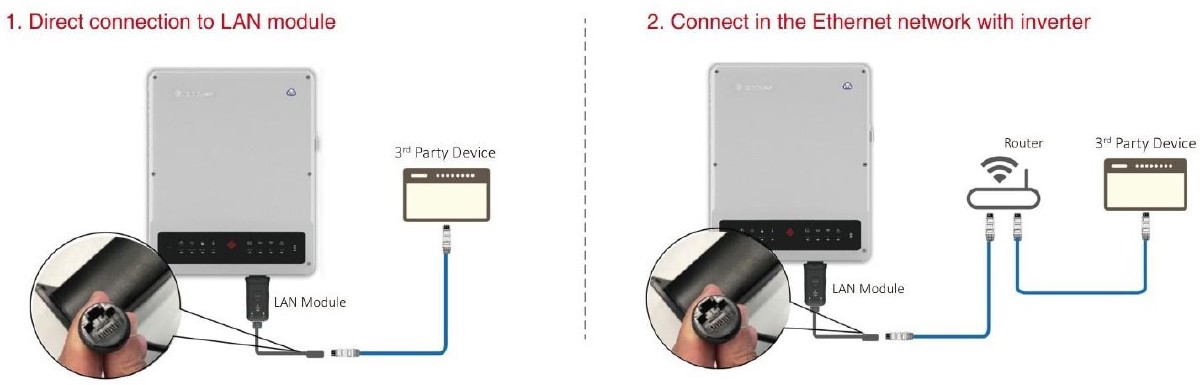

Zapojení GoodWe Modbus TCP — přímé připojení k LAN modulu nebo přes ethernetovou síť s routerem

K dispozici jsou dvě možnosti připojení:

  1. Přímé připojení — ethernetový kabel z TapHome Core přímo do LAN modulu na střídači
  2. Síťové připojení — TapHome Core i střídač připojeny do stejné lokální sítě přes router nebo switch
EMS port (alternativa RS-485)

Pro komunikaci Modbus RTU použijte EMS port na 18PIN svorkovnici ve spodní části střídače:

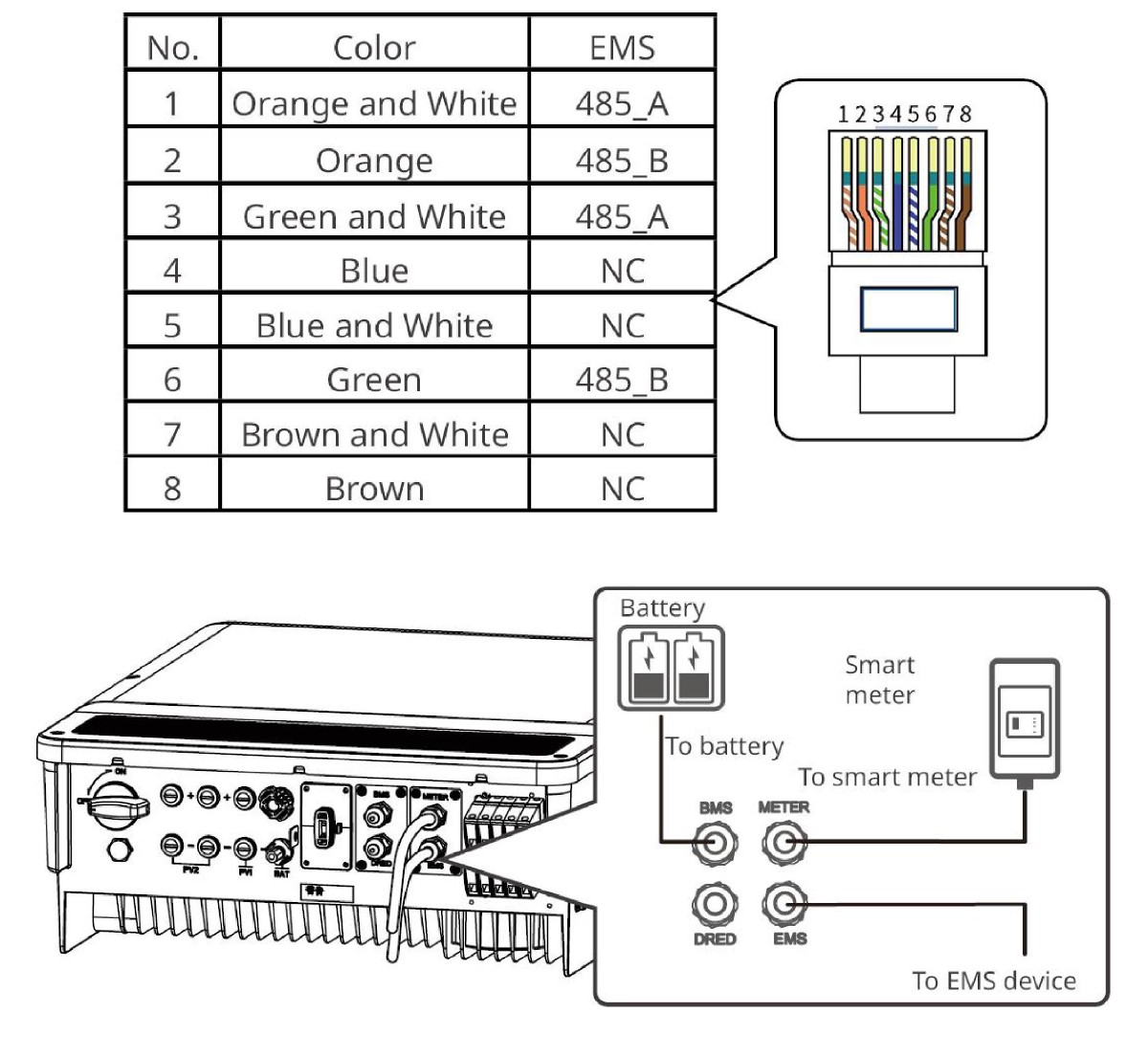

Zapojení EMS komunikačního kabelu GoodWe ET Plus+ — RS-485 připojení k baterii, smart meteru a EMS zařízení
PinOznačeníFunkce
1485_A1RS-485 A+ (EMS)
2485_B1RS-485 B- (EMS)
10GND-SSignálová zem

Šablona TapHome je nakonfigurována pro Modbus TCP (parametr IP adresy). Při připojení přes RS-485 upravte nastavení komunikace modulu v TapHome odpovídajícím způsobem.

Konfigurace

Aktivace komunikace Modbus TCP

Požadavek na firmware: Pro střídače s HV baterií je vyžadována verze ARM firmware 13 nebo vyšší, pro střídače s LV baterií ARM 15 nebo vyšší.

Nakonfigurujte střídač pro Modbus TCP přes aplikaci SolarGo nebo webové rozhraní:

  1. Otevřete nastavení komunikace
  2. Nastavte typ připojení na Modbus TCP/IP
  3. Nastavte IP adresu — ověřte, že střídač a TapHome Core jsou ve stejné podsíti
  4. Nastavte port serveru na 502
  5. Potvrďte tlačítkem OK

Při importu šablony v TapHome zadejte:

  • IP adresa — IP adresa střídače v lokální síti
  • Slave ID — Modbus slave adresa (výchozí z výroby: 247, nastavitelná 1–247)

Přiřaďte střídači statickou IP adresu (rezervací DHCP v routeru), aby se adresa nezměnila po výpadku napájení. Střídač GoodWe nepodporuje mDNS názvy hostitelů.

Nastavení RS-485 (při použití RTU)
  • Přenosová rychlost: 9600 bps (výchozí)
  • Formát dat: 8 datových bitů, bez parity, 1 stop bit
  • Slave ID: 247 (výchozí z výroby)

Možnosti zařízení

Šablona zpřístupňuje 26 senzorů jen pro čtení uspořádaných do následujících skupin:

Monitoring FV stringů

Čtyři vstupy MPPT jsou monitorovány jednotlivě:

  • PV1 Power — výkon FV stringu 1 v kW, se servisními atributy pro napětí PV1 (V), proud (A) a provozní režim (No PV / Standby / Work)
  • PV2 Power — výkon FV stringu 2 v kW, s napětím, proudem a režimem
  • PV3 Power — výkon FV stringu 3 v kW, s napětím, proudem a režimem
  • PV4 Power — výkon FV stringu 4 v kW, s napětím, proudem a režimem
Monitoring baterie
  • Battery State of Charge — aktuální SOC v procentech, se servisními atributy pro výkon baterie (W), proud (A) a napětí (V)
  • Battery Mode — aktuální provozní stav baterie: No Battery, Standby, Discharging, Charging, Waiting for Charge nebo Waiting for Discharge
  • Charge Energy Total — kumulativní energie nabití baterie v kWh
  • Discharge Energy Total — kumulativní energie vybití baterie v kWh
Třífázový záložní výstup

Monitoring záložního (UPS) výstupu po fázích pro L1, L2 a L3:

  • L1/L2/L3 Back-Up Load Voltage — napětí záložního výstupu (V), s napětím sítě jako servisní atribut
  • L1/L2/L3 Back-Up Load Current — proud záložního výstupu (A), s proudem sítě jako servisní atribut
  • L1/L2/L3 Back-Up Load Frequency — frekvence záložního výstupu (Hz), s frekvencí sítě jako servisní atribut
  • L1/L2/L3 Back-Up Load Power — výkon záložního výstupu (kW), s výkonem sítě jako servisní atribut

Každý záložní výstup obsahuje odpovídající servisní atribut na straně sítě, který umožňuje porovnání záložních a síťových hodnot pro každou fázi.

Měření energie
  • Total PV Energy Production — kumulativní energie FV v kWh, s okamžitým odečtem celkového výkonu střídače (kW)
  • PV Production Daily — energie vyrobená FV panely dnes v kWh
  • Load Energy Total — kumulativní celková spotřeba zátěže v kWh
  • Total Purchased Energy — kumulativní energie odebraná ze sítě v kWh (z elektroměru)
  • Total Supplied Energy — kumulativní energie dodaná do sítě v kWh (z elektroměru)
Diagnostika střídače
  • Radiator Temperature — teplota chladiče střídače v °C, s teplotou IGBT modulu jako servisní atribut

Servisní atributy na úrovni modulu poskytují doplňující informace: identifikaci typu zařízení, sériové číslo, pracovní režim (Wait / On-Grid / Off-Grid / Fault / Flash / Check), stav připojení elektroměru a komunikace, typ střídavého výstupu (jednofázový / třífázový) a režim sítě (Loss / OK / Fault). Monitoring chyb čte 32bitový bitmask registr pokrývající 24 poruchových stavů včetně GFCI, relé, sítě, FV, teploty, izolace a komunikačních poruch.

Další možnosti

GoodWe ET Plus+ také zpřístupňuje registry pro AC činný/jalový/zdánlivý výkon, celkový záložní a celkový výkon zátěže, výkon zátěže po fázích (nejen záložní), teploty vzduchu a sběrnice, procentuální vytížení UPS, teplotu BMS packu, stav zdraví baterie (SOH) a energetická počítadla sítě z registrů střídače. K dispozici jsou také zapisovatelné registry pro řízení exportu do sítě, výběr režimu EMS a konfiguraci hloubky vybití baterie. Tyto funkce mohou být přidány v budoucí aktualizaci šablony.

Řešení problémů

Žádná komunikace Modbus TCP
  1. Ověřte, zda je nainstalován LAN modul (nebo WiFi+LAN modul) — výchozí WiFi modul Modbus TCP nepodporuje
  2. Zkontrolujte, zda verze ARM firmware splňuje minimální požadavek (13+ pro HV baterie, 15+ pro LV baterie)
  3. Ověřte, zda je typ připojení nastaven na Modbus TCP/IP v aplikaci SolarGo
  4. Zkontrolujte, zda jsou TapHome Core a střídač ve stejné síti/podsíti
  5. Ujistěte se, že port 502 není blokován firewallem
Chyby připojení elektroměru

Šablona monitoruje stav připojení elektroměru prostřednictvím servisních atributů:

  • bMeter Status: 0 = Nekontrolováno, 1 = Připojeno správně, 2 = Připojeno obráceně, 3 = Připojeno nesprávně
  • Meter communication status: 1 = OK, 0 = NG (bez komunikace)

Pokud stav elektroměru zobrazuje “obráceně”, jsou kleště CT (proudový transformátor) nasazeny v nesprávném směru. Otočte orientaci CT na příslušné fázi.

Střídač nereaguje

Střídač musí být napájen ze stejnosměrného zdroje (FV panely) nebo ze střídavého zdroje (síť), aby byla komunikace Modbus dostupná. Pokud je střídač v pohotovostním režimu bez zdroje napájení, na dotazy Modbus neodpovídá.

Dostupná zařízení

GoodWe ET Plus+ Inverter Modul
Servisní atributy
Typ zařízení
Sériové číslo
Provozní režimProvozní režim střídače — Čekání, Připojený k síti, Ostrovní, Porucha, Flash, Kontrola
Stav připojení měřičeKontrola zapojení smart metru — Nekontrolováno, Zapojeno správně, Zapojeno opačně, Zapojeno nesprávně
Stav komunikace měřičeStav komunikace smart metru — OK nebo NG (žádná komunikace)
Typ AC výstupuFázová konfigurace střídače — Jednofázový, Trojfázový čtyři vodiče, Trojfázový tři vodiče
Stav sítěStav připojení k síti — Výpadek, OK, Porucha
Frekvence sítě

GoodWe ET 10K

Čtení (modul)
#error register
var err:= MODBUSR(H, 35189, Uint32);
#errors
IF(GETBIT(err, 0) = 1, ADDERROR("GFCI Device Check Failure-The GFCI detecting circuit is abnormal"));
IF(GETBIT(err, 1) = 1, ADDERROR("AC HCT Check Failure-The output current sensor is abnormal"));
IF(GETBIT(err, 3) = 1, ADDERROR("DCI Consistency Failure-Different value between Master and Slave for output DC current"));
IF(GETBIT(err, 4) = 1, ADDERROR("GFCI Consistency Failure-Different value between Master and Slave for GFCI"));
IF(GETBIT(err, 6) = 1, ADDERROR("GFCI Device Failure-GFCI check failure 3 times"));
IF(GETBIT(err, 7) = 1, ADDERROR("Relay Device Failure-Relay check failure 3 times"));
IF(GETBIT(err, 8) = 1, ADDERROR("AC HCT Failure-AC HCT check failure 3 times"));
IF(GETBIT(err, 9) = 1, ADDERROR("Utility Loss-Utility is unavailable"));
IF(GETBIT(err, 10) = 1, ADDERROR("Ground I Failure-Ground current is too high"));
IF(GETBIT(err, 11) = 1, ADDERROR("DC Bus High-Dc bus is too high"));
IF(GETBIT(err, 12) = 1, ADDERROR("InternalFan Failure-The fan in case failure"));
IF(GETBIT(err, 13) = 1, ADDERROR(" Over Temperature-Temperature is too high"));
IF(GETBIT(err, 14) = 1, ADDERROR("Utility Phase Failure - Utility Phase Failure"));
IF(GETBIT(err, 15) = 1, ADDERROR("PV Over Voltage - Pv input voltage is over the tolerable maximum value"));
IF(GETBIT(err, 16) = 1, ADDERROR("External Fan Failure - The external fan failure"));
IF(GETBIT(err, 17) = 1, ADDERROR("Vac Failure - Grid voltage out of tolerable range"));
IF(GETBIT(err, 18) = 1, ADDERROR(" Isolation Failure - Isolation resistance of PV-plant out of tolerable range"));
IF(GETBIT(err, 19) = 1, ADDERROR("DC Injection High - The DC injection to grid is too high"));
IF(GETBIT(err, 20) = 1, ADDERROR("Back-Up Over Load"));
IF(GETBIT(err, 22) = 1, ADDERROR("Fac Consistency Failure - Different value between Master and Slave for grid frequency"));
IF(GETBIT(err, 23) = 1, ADDERROR("Vac Consistency Failure - Different value between Master and Slave for grid voltage"));
IF(GETBIT(err, 25) = 1, ADDERROR("Relay Check Failure - Relay check is failure"));
IF(GETBIT(err, 27) = 1, ADDERROR("PhaseAngleFailure - Phase angle out of range(110°~140°)"));
IF(GETBIT(err, 28) = 1, ADDERROR(" DSP communication failure - Communication between ARM and DSP is failure"));
IF(GETBIT(err, 29) = 1, ADDERROR("Fac Failure - The grid frequency is out of tolerable range"));
IF(GETBIT(err, 30) = 1, ADDERROR("EEPROM R/W Failure - EEPROM cannot be read or written"));
IF(GETBIT(err, 31) = 1, ADDERROR(" Internal Communication Failure - Communication between microcontrollers is failure"));
Servisní atributy
Device Type
MODBUSR(H, 35011, String, 5)
Serial Number
MODBUSR(H, 35003, String, 8)
Work mode
SWITCH( MODBUSR(H, 35187, Uint16),
0, "Wait",
1, "On-grid",
2, "Off-grid",
3, "Fault",
4, "Flash",
5, "Check",
"Communication error");
bMeter Status
SWITCH(MODBUSR(H, 36003, Uint16),
 0, "Not checked",
 1, "Connected correctly",
 2, "Connected reverse",
 3, "Connected incorrectly",
 "Error");
Meter communication status
IF(MODBUSR(H, 36004, Uint16) = 1, "OK", "NG" );
AC output type
SWITCH(MODBUSR(H, 35002, Uint16),
0, "single phase",
1, "three phase, four wire system",
2, "three phase, three wire system",
"Unknown")
Grid Mode
SWITCH(MODBUSR(H, 35136, Uint16),
 0, "Loss",
 1, "OK",
 2, "Fault",
 "Communication Error")
Network Frequency [Hz]
MODBUSR(H, 35123, UInt16)/100
Režim baterie Vícestavový přepínač Pouze ke čtení

Provozní stav baterie — Žádná baterie, Pohotovost, Vybíjení, Nabíjení, Čekání na nabíjení, Čekání na vybíjení

Registr: H:35184 UInt16 numeric
Hodnoty / Stavy: Žádná baterie · Pohotovost · Vybíjení · Nabíjení · Čekání na nabíjení · Čekání na vybíjení

Režim baterie

Čtení stavu přepínače
MODBUSR(H, 35184, uint16);
Stav nabití baterie Stmívač Pouze ke čtení

Dostupná energie baterie v procentech, s výkonem baterie (W), proudem (A) a napětím (V) jako servisními atributy

Registr: H:37007 UInt16 Jednotka: % numeric
Servisní atributy
Výkon baterie
Proud baterie
Napětí baterie

Stav nabití baterie

Čtení úrovně
MODBUSR(H, 37007, Uint16)/100
Servisní atributy
Battery power
MODBUSR(H, 35183, int16) + "W";
Battery Current
MODBUSR(H, 35181, Uint16)/10 + "A";
Battery Voltage
MODBUSR(H, 35180, Uint16)/10 + "V";
Celková vybitá energie Proměnná Pouze ke čtení

Celková kumulativní energie vybitá z baterie v kWh

Registr: H:35209 UInt32 Jednotka: kWh numeric

Celková vybitá energie

Čtení
MODBUSR(H, 35209, uInt32)/10;
Celková nabitá energie Proměnná Pouze ke čtení

Celková kumulativní energie nabitá do baterie v kWh

Registr: H:35206 UInt32 Jednotka: kWh numeric

Celková nabitá energie

Čtení
MODBUSR(H, 35206, uInt32)/10;
L1 proud záložní zátěže Proměnná Pouze ke čtení
Registr: H:35146 UInt16 Jednotka: A numeric
Servisní atributy
L1 proud sítě

L1 proud záložní zátěže

Čtení
MODBUSR(H, 35146, UInt16)/10
Servisní atributy
L1 Grid Current
MODBUSR(H, 35122, UInt16)/10 + "A"
L1 frekvence záložní zátěže Proměnná Pouze ke čtení
Registr: H:35147 UInt16 Jednotka: Hz numeric
Servisní atributy
L1 frekvence sítě

L1 frekvence záložní zátěže

Čtení
MODBUSR(H, 35147, UInt16)/100
Servisní atributy
L1 Grid Frequency
MODBUSR(H, 35123, UInt16)/100 + "Hz"
L1 výkon záložní zátěže Proměnná Pouze ke čtení

Výkon záložní zátěže fáze R v kW, s výkonem na straně sítě jako servisním atributem

Registr: H:35150 Int16 Jednotka: kW numeric
Servisní atributy
L1 výkon sítě

L1 výkon záložní zátěže

Čtení
MODBUSR(H, 35150, Int16)/1000
Servisní atributy
L1 Grid Power
MODBUSR(H, 35125, Int16) + "W"
L1 napětí záložní zátěže Proměnná Pouze ke čtení
Registr: H:35145 UInt16 Jednotka: V numeric
Servisní atributy
L1 napětí sítě

L1 napětí záložní zátěže

Čtení
MODBUSR(H, 35145, UInt16)/10
Servisní atributy
L1 Grid Voltage
MODBUSR(H, 35121, UInt16)/10 + "V"
L2 proud záložní zátěže Proměnná Pouze ke čtení
Registr: H:35152 UInt16 Jednotka: A numeric
Servisní atributy
L2 proud sítě

L2 proud záložní zátěže

Čtení
MODBUSR(H, 35152, UInt16)/10
Servisní atributy
L2 Grid Current
MODBUSR(H, 35127, UInt16)/10 + "A"
L2 frekvence záložní zátěže Proměnná Pouze ke čtení
Registr: H:35153 UInt16 Jednotka: Hz numeric
Servisní atributy
L2 frekvence sítě

L2 frekvence záložní zátěže

Čtení
MODBUSR(H, 35153, UInt16)/100
Servisní atributy
L2 Grid Frequency
MODBUSR(H, 35128, UInt16)/100 + "Hz"
L2 výkon záložní zátěže Proměnná Pouze ke čtení

Výkon záložní zátěže fáze S v kW, s výkonem na straně sítě jako servisním atributem

Registr: H:35156 Int16 Jednotka: kW numeric
Servisní atributy
L2 výkon sítě

L2 výkon záložní zátěže

Čtení
MODBUSR(H, 35156, Int16)/1000
Servisní atributy
L2 Grid Power
MODBUSR(H, 35130, Int16) + "W"
L2 napětí záložní zátěže Proměnná Pouze ke čtení
Registr: H:35151 UInt16 Jednotka: V numeric
Servisní atributy
L2 napětí sítě

L2 napětí záložní zátěže

Čtení
MODBUSR(H, 35151, UInt16)/10
Servisní atributy
L2 Grid Voltage
MODBUSR(H, 35126, UInt16)/10 + "V"
L3 proud záložní zátěže Proměnná Pouze ke čtení
Registr: H:35158 UInt16 Jednotka: A numeric
Servisní atributy
L3 proud sítě

L3 proud záložní zátěže

Čtení
MODBUSR(H,35158 , UInt16)/10
Servisní atributy
L3 Grid Current
MODBUSR(H, 35132, UInt16)/10 + "A"
L3 frekvence záložní zátěže Proměnná Pouze ke čtení
Registr: H:35159 UInt16 Jednotka: Hz numeric
Servisní atributy
L3 frekvence sítě

L3 frekvence záložní zátěže

Čtení
MODBUSR(H, 35159, Uint16)/100
Servisní atributy
L3 Grid Frequency
MODBUSR(H, 35133, UInt16)/100 + "Hz"
L3 výkon záložní zátěže Proměnná Pouze ke čtení

Výkon záložní zátěže fáze T v kW, s výkonem na straně sítě jako servisním atributem

Registr: H:35162 Int16 Jednotka: kW numeric
Servisní atributy
L3 výkon sítě

L3 výkon záložní zátěže

Čtení
MODBUSR(H, 35162, Int16)/1000
Servisní atributy
L3 Grid Power
MODBUSR(H, 35135, Int16) + "W"
L3 napětí záložní zátěže Proměnná Pouze ke čtení
Registr: H:35157 UInt16 Jednotka: V numeric
Servisní atributy
L3 napětí sítě

L3 napětí záložní zátěže

Čtení
MODBUSR(H, 35157, UInt16)/10
Servisní atributy
L3 Grid Voltage
MODBUSR(H, 35131, UInt16)/10 + "V"
Celková energie zátěže Proměnná Pouze ke čtení

Celková kumulativní energie spotřebovaná zátěží v kWh

Registr: H:35203 UInt32 Jednotka: kWh numeric

Celková energie zátěže

Čtení
MODBUSR(H, 35203, uInt32)/10;
Denní výroba FV Proměnná Pouze ke čtení

Energie vyrobená fotovoltaikou dnes v kWh

Registr: H:35193 UInt32 Jednotka: kWh numeric

Denní výroba FV

Čtení
MODBUSR(H, 35193, UInt32)/10
PV1 výkon Proměnná Pouze ke čtení

Výkon PV řetězce 1 v kW, s napětím (V), proudem (A) a provozním režimem jako servisními atributy

Registr: H:35105 UInt32 Jednotka: kW numeric
Servisní atributy
RežimProvozní režim PV1 — Žádné PV, Pohotovost, Práce
PV1 proud
PV1 napětí

PV1 výkon

Čtení
MODBUSR(H, 35105, uInt32)/1000
Servisní atributy
Mode
var reg:= MODBUSR(H, 35119, Uint32);
SWITCH(GETBYTE(reg, 0),
 0, "No PV",
 1, "Standby",
 2, "Work",
 "Error");
PV1 - current
MODBUSR(H, 35104, Uint16)/10 + "A";
PV1 - voltage
MODBUSR(H, 35103, Uint16)/10 + "V";
PV2 výkon Proměnná Pouze ke čtení

Výkon PV řetězce 2 v kW, s napětím (V), proudem (A) a provozním režimem jako servisními atributy

Registr: H:35109 UInt32 Jednotka: kW numeric
Servisní atributy
RežimProvozní režim PV2 — Žádné PV, Pohotovost, Práce
PV2 napětí
PV2 proud

PV2 výkon

Čtení
MODBUSR(H, 35109, UInt32)/1000
Servisní atributy
Mode
var reg:= MODBUSR(H, 35119, Uint32);
SWITCH(GETBYTE(reg, 1),
 0, "No PV",
 1, "Standby",
 2, "Work",
 "Error");
PV2 - voltage
MODBUSR(H, 35107, Uint16)/10 + "V";
PV2 - current
MODBUSR(H, 35108, Uint16)/10 + "A";
PV3 výkon Proměnná Pouze ke čtení

Výkon PV řetězce 3 v kW, s napětím (V), proudem (A) a provozním režimem jako servisními atributy

Registr: H:35113 UInt32 Jednotka: kW numeric
Servisní atributy
PV3 proud
PV3 napětí
RežimProvozní režim PV3 — Žádné PV, Pohotovost, Práce

PV3 výkon

Čtení
MODBUSR(H, 35113, UInt32)/1000
Servisní atributy
PV3 - current
MODBUSR(H, 35112, Uint16)/10 + "A";
PV3 - voltage
MODBUSR(H, 35111, Uint16)/10 + "V";
Mode
var reg:= MODBUSR(H, 35119, Uint32);
SWITCH(GETBYTE(reg, 2),
 0, "No PV",
 1, "Standby",
 2, "Work",
 "Error");
PV4 výkon Proměnná Pouze ke čtení

Výkon PV řetězce 4 v kW, s napětím (V), proudem (A) a provozním režimem jako servisními atributy

Registr: H:35117 UInt32 Jednotka: kW numeric
Servisní atributy
RežimProvozní režim PV4 — Žádné PV, Pohotovost, Práce
PV4 proud
PV4 napětí

PV4 výkon

Čtení
MODBUSR(H, 35117, Uint32)/1000
Servisní atributy
Mode
var reg:= MODBUSR(H, 35119, Uint32);
SWITCH(GETBYTE(reg, 3),
 0, "No PV",
 1, "Standby",
 2, "Work",
 "Error");
PV4 - current
MODBUSR(H, 35116, Uint16)/10 + "A";
PV4 - voltage
MODBUSR(H, 35115, Uint16)/10 + "V";
Teplota chladiče Teplotní senzor Pouze ke čtení

Teplota chladiče střídače, s teplotou modulu IGBT jako servisním atributem

Registr: H:35176 Int16 Jednotka: °C numeric
Servisní atributy
Teplota modulu

Teplota chladiče

Čtení teploty
MODBUSR(H, 35176, int16)/10
Servisní atributy
Module temperature
MODBUSR(H, 35175, Int16) / 10  + "°C";
Celková odebraná energie Proměnná Pouze ke čtení

Celková kumulativní energie odebraná ze sítě v kWh (ze smart metru)

Registr: H:36017 Float Jednotka: kWh numeric

Celková odebraná energie

Čtení
MODBUSR(H, 36017, Float)/10
Celková výroba energie FV Elektroměr Pouze ke čtení

Celková kumulativní energie FV v kWh, s aktuálním celkovým výkonem střídače (kW) jako okamžitým odběrem

Registr: H:35191 UInt32 Jednotka: kWh numeric

Celková výroba energie FV

Čtení celkové spotřeby
MODBUSR(H, 35191, UInt32)/10
Čtení odběru
MODBUSR(H, 35138, Int16) / 1000
Celková dodaná energie Proměnná Pouze ke čtení

Celková kumulativní energie dodaná do sítě v kWh (ze smart metru)

Registr: H:36015 Float Jednotka: kWh numeric

Celková dodaná energie

Čtení
MODBUSR(H, 36015, Float)/10
Připojení: Modbus RTU • 9600 baud• 8N1 • Slave ID: $[SlaveId]
Možná vylepšení (20)
  • H:35140 AC Active Power — S16, W, read-only — total AC active power output
  • H:35142 AC Reactive Power — S16, VAR, read-only
  • H:35144 AC Apparent Power — S16, VA, read-only
  • H:35170 Total Back-Up Load Power — S16, W, read-only — total backup load across all phases
  • H:35172 Total Load Power — S16, W, read-only — total load power across all phases
  • H:35174 Air Temperature — S16, °C, /10, read-only — inverter internal air temperature
  • H:35178 BUS Voltage — U16, V, /10, read-only — DC bus voltage
  • H:35195 E-Total Grid Feed (Export) — U32, kWh, /10, read-only — total energy fed to grid (from inverter registers, not meter)
  • H:35200 E-Total Grid Buy (Import) — U32, kWh, /10, read-only — total purchased energy (from inverter registers, not meter)
  • H:35173 UPS Load Percent — U16, %, /100, read-only
  • H:37003 BMS Pack Temperature — U16, °C, /10, read-only — battery pack temperature
  • H:37008 Battery SOH — U16, %, read-only — battery state of health
  • H:36008 Meter Total Active Power — S16, W, read-only — smart meter total active power
  • H:35164 Load Power R (L1) — S16, W, read-only — R phase total load power (not just backup)
  • H:35166 Load Power S (L2) — S16, W, read-only — S phase total load power
  • H:35168 Load Power T (L3) — S16, W, read-only — T phase total load power
  • H:47509 Grid Export Enable — U16, R/W — enable/disable grid export
  • H:47510 Grid Export Limit — U16, W, R/W — grid export power limit
  • H:47511 EMS Mode — U16, R/W — energy management system mode selection
  • H:45356 Battery Discharge Depth — U16, %, R/W — minimum SOC for discharge

Zdroje

  • GoodWe EMS Modbus Protocol (Hybrid ET/EH/BH/BT) V1.7
    2026-03-26
    PDF
  • GoodWe HA Integration — ET Register Map (goodwe PyPI library)
    github.com 2026-03-26
  • GoodWe Modbus TCP/IP Communication Solution (VER 03)
    PDF
  • GoodWe ET/ET Plus+/BT Series User Manual V1.9
    en.goodwe.com 2026-03-26
    PDF
